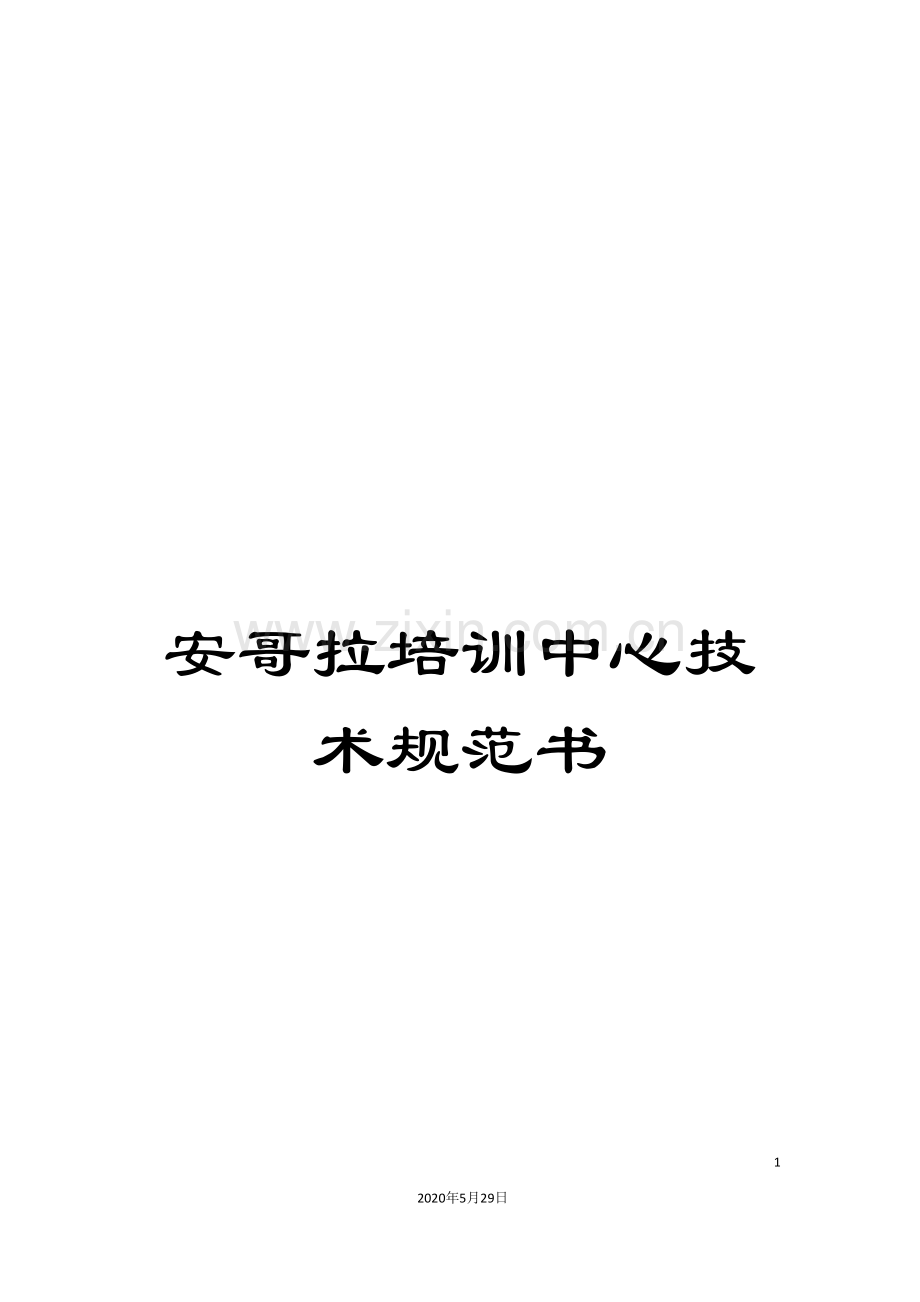

安哥拉培训中心技术规范书.doc

资源描述

安哥拉培训中心技术规范书 34 2020年5月29日文档仅供参考安哥拉罗安达市城市电网改造和扩建项目四期工程培训中心技术规范书中国机械设备工程股份有限公司 9月目录 1.建设依据 2.使用条件 3.典型客户配电实训室建设目的和功能 4.典型客户配电实训室建设原则 5.典型客户配电实训室总体方案 6.中压开关设备要求 7.卖方工作内容 8.现场培训、工程实施、安装管理、调试、试运行及验收 9.变更 10.备品、备件与专用工具 11.供货范围 1建设依据 1.1.<国家电网公司实训基地建设指导意见>［国网人资 (456)号］; 1.2.<国家电网公司”十一五”教育培训规划>; 1.3 <省电力公司”十一五”发展规划>; 1.4 <省电力公司教育培训管理暂行规定>; 1.5 <国家电网公司15kV配电及业扩工程典型设计>; 1.6 国家和行业设计规程、标准; 2使用条件 2.1海拔: ≤1000 m。 2.2环境温度最高气温: 40 ℃。最低气温: 5 ℃。年平均气温: 30 ℃。 2.3最大风速: 30 m/s。 2.4年平均相对湿度85 %。 2.5日照强度: 0.1 W/cm2(风速0.5m/s)。 2.6污秽等级: Ⅳ 。 2.7耐震能力地震烈度:6 度。共振、正弦拍波试验法,激振5次,每次持续时间5个周波,各次间隔2s,变压器套管考虑其端部连接导线振动和导线张力的影响。安全系数不小于1.67。变压器的本体结构和基础的动力反应放大系数取2.0。 2.8安装地点: 户外。 3典型客户配电实训室建设目的和功能 3.1培训对象 3.1.1从事用电检查、变电运行工(针对变配电所值班员)、农网配电营业工、电能计量; 3.1.2继电保护工、直流设备检修工、变电所调试检修员、电测仪表工等相关专业和工种的辅助培训; 2.1.3以上工种的技术考核和技术等级鉴定。 3.2项目建设目的典型客户配电实训建设的目的是把真实典型客户配电系统与计算机网络系统、仿真系统有机地组合在一起;实现教学与生产实际操作的零距离衔接。使培训方式更加贴近生产实际。克服了软件仿真系统不能真实体现现场设备,不能实际操作的弊端;而实际系统在实训室中不能完全呈现现场可能出现的各种故障和各种继电保护动作及安全问题。而仿真系统又能够把真实现场不容易出现的各种故障(除机械和低周减载外)和各种保护动作在培训实训室中完全呈现出来。虚负荷电源技术又能够使典型配电实训系统在不通15kV电的情况下达到模拟负荷效果;使设备、教师和学员安全可靠问题得到解决,同时还节约电能。使该系统成为”教、学、练、考”为一体的多功能技能实训系统。 3.3实现功能 3.3.1模拟真实现场15kV典型配电客户运行环境:设备系统外观与真实系统完全一致,各类保护及仪表指示与现场运行状态一致,设备开关动作及负荷运行关系及状态与现场一致,电容补偿状态与现场一致, 3.3.2节能:系统采用虚拟负荷,不加载真实用电设备,节省电能; 3.3.3系统功能模拟:系统具备用电方案审核软件、刀闸操作调度软件、系统通讯控制软件,模拟用电管理操作流程,包括客户供电方案设计审核、现场验收、客户停送电、安全检查、窃电查处功能;配电开关站现场验收、运行维护、工作票和操作票办理、倒闸操作、工作许可、缺陷处理、一次元器件的更换和继电保护调试功能。 3.3.4故障模拟演示功能:系统能够模拟二次回路故障、计量回路、变压器运行故障等各类现场出现但不变演示的故障,故障设定经过计算机控制实现,故障恢复能够现场恢复也能够经过计算机控制实现。 3.3.5计量点关系模拟:模拟高低压计量关系,模拟低压出现各点计量与总表计量的总分表关系,模拟线路和变压器损耗;可进行电能计量装置现场校验、高压PT、CT容量测试、高压PT二次压降测试。 3.3.6典型配电站图纸审核功能:系统经过典型15kV配电站图纸的设定,让学员经过学员机进行判断、改正,经过系统上传到教师机,系统自动进行判断,给出评分结果,培训学员的图纸审核与验收能力。 3.3.7培训功能模拟:系统经过典型客户运行设备,教练员机,学员机的系统互连与互动,使该系统成为”教、学、练、考”为一体的多功能技能实训系统。 3.4培训规模典型客户配电实训室培训规模为每次30人。 3.5培训项目 3.5.1客户供电方案设计审核、现场验收、接电前检查、客户停送电、用电安全检查、违约用电及异常、故障及事故分析处理指导、反事故演习培训; 3.5.2配电开关站方案设计审核、现场验收、运行维护、正常监视及巡视、工作票和操作票办理、倒闸操作、工作许可、异常、故障及事故分析处理; 3.5.3一次设备的更换、检修及试验;二次元器件的更换、保护装置及回路调试、缺陷处理、蓄电池和充电器等直流设备运行维护,故障判断、查找及处理等培训功能; 3.5.4电能计量的现场装表、换表、校表,异常和故障查找、分析及处理。 3.6功能特点在该系统上经过对学员的系统培训、演示、操作和考核,使学员了解配电开关站环境要求与功能特点,掌握配电设备配置的基本原理与实际操作技能;学会常见故障的分析与排查、提高突发事件的处理能力。全面提高电力营销、供用电技术、用电检查、继电保护、配电运行维护等相关工种岗位的综合业务技能水平和现场实际操作水平。 4典型客户配电实训室建设原则 4.1典型客户配电实训系统采用”国家电网公司15kV配电及业扩工程典型设计”规范要求,高低压开关柜等变配电设备全部实物安装,高压柜采用KYN28柜体,低压开关柜使用GCS型低压开关柜,实现高低压柜体、开关、显示、标示等与真实现场一致;实现培训与生产实际操作的零距离衔接。 4.2系统使用虚负荷电源(节约电能同时安全可靠),通电演示常见的故障、控制回路故障和现场运行环境出现的常见事故,学员可在系统上进行停送电操作票填写,实际倒闸操作,对装置进行安全检查、功能验收和整组传动;设置和观察各种故障现象等。 4.3系统设置各种漏电保护功能,保证教师、学员和设备的安全。另外在不使用耗能的真实负载下就可真实呈现现场效果,达到了节省电能的目的。 4.4系统不但能够操作运行,而且使用模拟仿真技术设置常见故障及其组合,使实训系统具备”教、学、练、考”等多层次的培训功能。 5典型客户配电实训室总体方案 5.1硬件系统 5.1.1高压部分采用单母线单电源运行方式。15kV进线采用电缆线,出线采用电缆出线。高压配电柜分为进线柜、计量柜、PT柜、出线柜、直流柜等。系统高压主接线图如图1所示。图1 5.1.2低压部分采用电网典型设计规范单回进线单母线运行方式。 5.1.3配置一台干式变压器,使学员了解配电变压器基本知识,熟悉配电变压器的名称、结构、用途;掌握变压器组别的含义、测试项目和方法及配电变压器选择方法。与后台控制软件配合可演示超温跳闸、过温报警等保护功能。 5.1.4第一实训室:低压成套配电安装、低压电缆安装。低压成套安装采用单母线分段方式,电缆安装实训能够训练电缆接头工艺、操作规程、工具的使用等,具体包括以下部分: 1、低压成套配电安装:低压进线柜2台、低压出线柜2台、低压联络柜2台、低压计量柜1台 2、低压电缆安装:电缆安装架4台、电缆头 3、工具:工具柜2台 5.1.5第三实训室:低压照明电路安装、电动机安装。低压照明电路安装实训,采用通用的WT-F32型多功能配线培训装置,具有模数化网孔板,能够方便安装各类低压元器件,断路器等,也可根据用户需求设计不同的配套安装版,更好的贴近实训需要,放线柜能够放置多盘导线方便培训需要,也便于现场清洁;电动机安装实训采用采用通用的WT-F32型多功能配线培训装置,安装专用的电动机拖动板,能够满足电动机电路的实训需求,具体包括以下部分: 1、低压照明电路安装:多功能配线培训装置3台、低压照明安装板10块、 2、电动机安装:电动机电路安装板10块、电动机10台 3、工具:组合工具20套、工具柜2台 5.1.6建设模拟线路。为参加电力生产技能培训的学员进行送电线路、配电线提供实际的模拟线路,具体包括以下部分: 1、15kV模拟线路1条 2、0.4kV模拟线路1条 3、沿墙敷设接户线:有三相四线、有单相、三相电表箱 6中压开关设备要求 6.1中压柜产品基本技术数据 6.1.1 15kV高压柜表19 需方要求值供方响应值型式户内交流铠装KYN移开式金属封闭开关柜户内交流铠装KYN移开式金属封闭开关柜运行电压 15kV 15kV 产品额定电压 24kV 24kV 额定频率 50Hz 50Hz 额定电流 2500A (进线) 630A(出线) 2500A (进线) 630A(出线) 额定短时耐受电流及时间 25kA/2s 25kA/2s 额定峰值耐受电流 63kA 63kA 绝缘水平雷电冲击耐压:相对地、相间,断路器断口: 105kV 雷电冲击耐压:相对地、相间,断路器断口: 105kV 工频耐压(1min):相对地、相间,断路器断口: 45kV 工频耐压(1min):相对地、相间,断路器断口: 45kV 柜体防护等级外壳:IP3X;内部间隔:IP2X 外壳:IP3X;内部间隔:IP2X 6.1.2 15kV高压开关柜内断路器为VD4真空断路器,其基本技术参数表20 需方要求值供方响应值型式三相三相运行电压 15kV 15kV 产品额定电压 24kV 24kV 额定电流 2500A (进线) 630A(出线) 2500A (进线) 630A(出线) 额定短时耐受电流及时间 25kA/2s 25kA/2s 额定峰值耐受电流 63kA 63kA 额定关合电流 63kA 63kA 额定操作顺序 O—0.3s-CO-180s—CO O—0.3s-CO-180s—CO 开断时间 £60ms £60ms 分闸时间 £40ms £40ms 合闸时间 £100ms £100ms 6.1.3变电所测量二次侧为AC100V/5A。电能计量: (1) 15kV出线多功能计量准确度0.5级;电度计量准确度2级。安装于相应的15kv柜内。 (2)所用变低压侧单向有功电度计量准确度1级。 6.1.4 15kV高压开关柜内保护装置使用阿海珐的P127 6.2高压柜详细技术要求 A) 开关柜性能参数: a)局放量:局放量£10pC。 b)柜体温升:运行人员易触及部位 £30K; 可触及但正常操作时无需触及部位 £40K; 运行人员不易触及个别部位 £65K。 c)开关柜大修周期: ³ 。 e)断路器、接地开关机械操作次数: 断路器:30000次;接地开关:3000次。 B) 结构要求: 开关柜结构设计除应满足GB3906 <3.6kV～40.5kV交流金属封闭开关设备和控制设备>之要求外,还应满足下列要求: - 开关柜外形尺寸为:宽*高*深:1000x2400x1650 - 外壳由完全接地的金属板经折弯后铆接而成,为拼装式。 - 柜体材料为敷铝锌钢板,柜门、后盖板、侧封板及泄压板为优质酸洗钢板,并进行粉末喷涂。 - 每个隔室都用接地的金属隔板完全隔离成各自独立的小室,使意外事故仅限制在发生的隔室内;每个隔室均有独立的泄压通道,用于释放由于内部燃弧所产生的压力,确保人身安全。 - 仪表室位于开关柜前上部,与高压室完全隔开。除仪表门上可安装二次元件外,仪表室内还设置有元件安装板,亦可安装二次元件,仪表采用数字式。 - 手车室位于开关柜前中部,其主要特点有:手车在手车室有两个位置:工作位置和试验/断开位置。柜门关闭的状态下,断路器可在工作、试验／断开位置移动;柜门打开时,断路器则无法在工作、试验／断开位置移动。断路器不在试验／断开位置时,前门无法打开。 - 门上有观察窗,能够在柜门关闭的情况下方便地查看断路器所处的位置及其分合状态和储能状态。 - 断路器上设有二次插头,若二次插头不插入,则前门不能关闭,断路器无法移动。 - 将断路器推入工作位置,活门可自动开启,拉出至试验/断开位置,活门则上下对称滑动盖住静触头。活门分为母线侧和回路侧两部分,每部分都可单独开启与关闭,切实做到静触头不裸露。 - 同型号规格的手车具有良好的互换性。 - 开关柜内绝缘支架采用BMC复合材料整体模压成型,三相一体式结构。BMC具有优良的电气性能及很好的强度、耐热性、阻燃性、成型尺寸精确等特性,不但能改进整体结构,缩小体积,减少零件,而且还可提高开关柜的绝缘及机械强度。 - 开关柜采用电缆下接线、母排下接线方式。 - 电缆室位于开关柜后部,安装与维护方便。电缆室的空间宽敞,其内可同时配备接地开关、电流互感器等电气元件。设观察窗,观察接地开关和电缆头状态,并设照明灯,并在能够不停电情况下更换、维修。 - 主母线室位于开关柜中上部,相邻柜间采用环氧套管隔开,真正做到了隔室独立。 - 母线采用高导电性铜导体制作,表面采用无间隙的FBC处理,也就是环氧粉末流化涂敷。与母线表面加装热缩套管相比较,其强度高、绝缘性能好、耐老化,而且对潮湿、污秽、盐雾、粉尘等都有良好的耐受性,其耐压可达20kV/mm;母线接头处镀银并采用绝缘包缚。主母线为分段式,即各柜均有各自独立的主母线,使生产、运输、安装均很方便。 - 母线三相编号分别为R、S、T。母线应有标明相别的相序色标,R、S、T相分别为红、绿、黄色。 - 开关柜有下列防误联锁功能(五防功能): a.防止误分、误合断路器;断路器在合闸状态下不能推进拉出;断路器在推进拉出过程中不能合闸。只有当手车在工作与试验位置时,才能操作断路器的分合。 b.防止带接地开关送电;当接地开关在合闸状态时,断路器无法从试验位置推到工作位置。 c.防止带电合接地开关;断路器在试验位置或柜外时,接地开关才能合闸; d.防止误入带电间隔。电缆出线柜装有能反映线路侧有无电压的带电显示装置,当线路侧有电时,闭锁接地开关的合闸及后柜门的打开;后柜门的打开的情况下,闭锁接地开关的分闸。 - 开关柜中电流、二次回路均采用铜质导线,电压回路截面为2.5mm2,电流回路截面为4mm2。 -断路器分、合闸状态,断路器储能状态和手车位置都有信号灯指示。 15kV开关柜操作采用就地\远方控制方式,就地位置是在开关柜上操作,远方位置是经过测控装置操作。 6.3元件详细技术要求 a)断路器 - VD4真空断路器 - 首相开断系数:1.5。 - 合分闸不同期最大时间:£1ms - 机械操作次数:30000次 - 额定电流开断次数:10000次 - 额定短路开断次数:50 - 断路器应为自由脱扣型的操动机构,并采用弹簧机构。 - 断路器面板上有手动分合闸按钮,以便能在失去控制电源时操作断路器。为了消除真空断路器在操作过程中产生的操作过电压,在进线柜内的断路器回路应加装过电压保护器。过电压保护器额定电压24kV,标称放电电流10kA,持续运行电压19.2kV,直流一毫安,电压相地不小于34kV,相间不小于35.5kV。保护器雷电残压不大于不大于70kV,操作波残压不大于59.5kV,泄漏电流不小于50微安。 - 所有控制设备,包括合分闸线圈,应采用正常工作电压为110V的直流系统。其操作电压范围: 合闸线圈 80%～110% 分闸线圈 65%～110% - 应安装能显示断路器操作次数的计数器。该计数器与操作回路应无电气联系,且不影响断路器的合分闸操作。 - 断路器带防跳功能,并能方便闭锁此功能。 - 弹簧未储能接点输出。 b)电流互感器采用环氧浇注型,型号:LZZBJ9-,或同类型的产品。电流互感器主要技术参数: 额定一次电压 15kV 额定热稳定电流(3s,有效值) 25kA 额定动稳定电流(峰值) 63kA 额定二次电流 5A 额定频率 50Hz 电流互感器二次线圈容量及准确等级表22 铁芯编号额定电流变比 (二次抽头) 额定输出 (VA) 准确级准确限值(或保安)系数进线 2500/5 20 10P25、0.5 ≤5 馈出 600/5 20 10P40、0.2 ≤5 在所用变柜中变压器低压侧安装电流互感器,所用变低压侧单相有功电度计量准确度1级。 c)电压互感器采用环氧浇注型,型号:JDZX9-,或同类型的产品。电压互感器柜内应配一次消谐装置。电压互感器主要技术参数: 额定一次电压 15/√3 kV 额定热稳定电流(3s,有效值) 25kA 额定动稳定电流(峰值) 63kA 额定二次电压 (a)二次绕组 (b)剩余电压绕组 100V 功率因数为0.8(滞后)时额定输出及准确级: 电压比为的电压互感器表23 绕组编号用途额定输出(VA) 准确级备注 1＃测量 20 0.2 2＃测量-保护 50 0.5-3P 3# 保护 50 3P d)母线铜质导体。在额定持续电流下,母线及其连接点的温升应符合IEC的标准。规格:TMY-3(80x8) e)高压熔断器 - 型号 :XRNP-,或同类型的产品。其它具体参数见图纸。 f)氧化锌避雷器 15kV PT柜内的避雷器:额定电压:24(kV) 。持续运行电压:15(kV) 。雷电冲击10kA标称放电电流残压: 80(kV)。 g)高压带电显示装置用于接地开关闭锁。 h)315/50kVA站用变压器详细技术要求 1) 损耗损耗不大于下列值: 315/50kVA站用变:变压器的空载损耗和负载损耗应按满足国家10型变压器的损耗要求 2) 315/50kVA站用变压器,配15kV 电流互感器,变比150/5A,0.5 20VA。 3) 局部放电水平局部放电试验方法应符合GB1094.3附录A”局部放电量测量导则”的有关规定。局部放电量为1.5倍额定电压下≤80pC。 4) 噪音水平距离设备0.3m处噪声水平不应大于60dB。 5)使用寿命:正常运行及维护条件下30年。 6)未尽事宜均按相关标准执行。 7卖方工作内容 1)卖方应提供如下技术资料(中英版): 电气设备及附属部件的电气参数和技术要求; 电气设备外形及安装图,设备上的所有标识均必须是中英文的; 技术说明书; 设计标准; 所提供设备的产品质量保证书; 生产许可证及其它有关文件。 2) 合同签定后,卖方应指定负责本工程的项目技术负责人,负责协调卖方在工程全过程的各项技术工作,如设计制造、图纸文件、投产的技术确认、包装运输、安装技术配合、调试配合等。能够接受项目技术负责人与商务项目经理是同一人。卖方向买方提供一般性资料如:如鉴定证书、报价书、典型说明书、二次原理图、总装图和主要技术参数。图纸深度应满足GB6988的要求。供货方应提供的技术资料: 电气设备外形及正面布置图与设备明细表; 一次主接线图、排列布置图、二次原理图; 电气设备有关的安装资料; 操作和维修手则、备件手册及说明书; 部件、原材料检验合格证书及理化检验报告; 出厂合格证; 性能试验报告; 检验记录; 控制柜及机构的电气原理接线图。卖方提供的技术文件应满足买方提出的技术要求。权威部门提供的有效型式、试验报告和主管部门提供的同类产品鉴定证书。卖方在提供确认图纸时必须提供为审核该张图纸所需的资料。买方有权要求卖方对其图纸中的任一装置任一部件作必要修改,而买方不需承担额外费用。在收到买方最终认可图纸前,卖方所购买的材料或制造所发生的费用及其风险全由卖方单独承担。生产的成品应符合合同的技术规范。买方对图纸的确认并不能解除卖方对其图纸的完善性和准确性应承担的责任。卖方应提供如下资料:设计依据、计算成果、图纸;组装和试验程序;安装、运行和维修说明书;安装检查、现场试验和试运行程序;接线和控制原理图、逻辑图;产品样本等;本条以及技术规格其它各节中所列出的产品性能和试验报告。资料提交的日期应符合合同规定。卖方提交的图纸和设计数据应该有卖方授权代表签署。与设计联络会有关的图纸和资料,卖方应在设计联络会召开前5天全部提交给买方。只有当所有规定的全部文件提交,买方才签发一份交接证明给卖方,否则,将认为该项工作未完全完成。卖方向买方提交的技术文件、图纸、资料及邮寄或传真这些技术文件、图纸、资料的费用均应包括在合同总价内,不再另行支付。卖方应按本条款的要求,向买方提供图纸、计算书、说明书、设备清单、安装进度表、试验报告的份数如下: 规定的提交资料份数序号图纸、资料分类图纸提交买方的数量 1 供审查图纸 4 2 最终图纸 4 3 全部卖方图纸合订本(缩小图幅) 8 4 计算书、说明书、设备清单、安装进度表等 8 5* 图纸和所有技术文件CD-ROM 2 6 试验报告(包括附件) 4 * 图纸应以AutoCAD的文件格式提供,技术文件也应以Word的文档格式提供。所有文件经过国际特快专递分别邮寄到: 业主代表: 邮政编码: 工程设计者代表: 邮政编码: 设计院在收到图纸后 2 周内返回主要确认意见,并有权根据需要召开设计联络会。卖方在提供确认图纸时必须提供为审核该张图纸所需的资料。买方有权要求卖方对其图纸中的任一装置任一部件作必要修改,在设计图纸完成之前应保留设计院对卖方图纸的其它确认权限,而买方不需承担额外费用。为协调设备设计、工程设计及其它方面的工作,保证合同有效及顺利地实施,买方和卖方应召开设计联络会。本合同设备安排1～2次设计联络会,卖方应制定相应详细的设计联络会计划和日程。设计联络会的旅差费及会务费由卖方承担。每次设计联络会的时间为5天,买方参加会议的人数为8人。在收到确认意见或设计联络会后7天内,卖方应提供2份修改后的正式技术资料。设备供货时提供下列资料:设备的开箱资料,还应包括还应包括安装、运行、维护、修理说明书,部件清单,工厂试验报告,产品合格证等。资料要求8份数,使用英文和中文。供方提供的图纸、资料应满足设计、施工、调试及运行的需要。卖方提交的所有图纸、文件、说明书(安装、检修、运行、使用)、手册、产品样本、计算书、部件清单和试验报告均采用中、英、葡文对照。 3)监造及工厂检验: 同意业主安排专业技术人员在发货前到制造厂进行工厂检验,卖方将提供必要的帮助。所有设备出厂前均按有关标准完成全部出厂试验,并提供完整的出厂试验报告。 8现场培训、工程实施、安装管理、调试、试运行及验收 1)在设备安装、调试时,卖方免费安排工程师对买方人员给予必要的培训,使得她们掌握设备的维护、检修及运行等技能,从而保证所供设备能够安全、可靠地运行,并提供培训资料。 2)设备到货前,卖方将书面提供所需货物堆放和安装场地的资料。在设备安装、调试、投运过程中供货方应派有经验的技术人员在现场,免费提供现场服务。现场人员协助购货方按标准检查安装质量,处理调试投运过程中出现的问题。供货方应选派有经验的技术人员,对安装和运行人员免费培训。在产品质保期内有制造质量的设备,由卖方负责修理或更换。对非卖方责任造成的设备损坏,卖方有优先提供配件和修理的义务。对买方选购的与本合同设备有关的配套设备,卖方有提供技术配合的义务,并不由此而增加任何费用。卖方有为买方培训运行维护人员的义务。 3)卖方提供所有调试和试运行所需工具、材料、仪器,并对设备进行安装、调试和试运行指导。 a.调试:电器设备安装完毕后,应在买方工程师的监督下进行调试,以证明设备能够进行试运行。 b.试运行:设备试运行也应在买方工程师监督下按规定进行摸拟。内容包括: (1)准备好有关设备试运行的一切技术资料; (2)试运行中检测所有数据; (3)运行和检测安全保护装置(包括手动操作及自动操作); (4)设备的电控程序及接线按要求进行测试、调整好; (5)试运转前提供所有试运行程序,记录表格及要求,并参加试运行工作。 (6)工程安装、调试工作完成后,试运行工作时间为1个月。 4)对包装标准的要求卖方应对所供货物进行包装方可发货运输,包装质量应符合合同条款要求的能保证所供货物安全装卸、运输、转运、贮存的要求。卖方应提交所供货物部件的详细包装资料,买方有权要求卖方对包装进行改进。 (1) 卖方提交的货物包装应能保证所供货物安全装卸、运输(包括海运)、转运、贮存。卖方应对提交的包装完整性、安全性和可靠性负责,并承担供货中因包装不善而引起的损失和索赔。 (2) 提交包装的基本要求根据提供货物的种类、品质、重量、尺寸、不同运输要求和特点,将货物划分为若干类,每类货物分别明确包装标准,并应根据各种部件经受的环境条件、运输条件、装卸条件、贮存条件、贵重、精密、危险程度制定分级档次进行包装。包装的随货文件内容应包括产品合格证、使用说明、装箱清单、随机条件、安装图及有关技术文件等。 (3) 包装标志 ¨ 包装储运图示标志 ¨ 危险货物包装标志 ¨ 运输包装收发货标志 ¨ 起吊点 ¨ 其它有关标志 (4) 包装件运输 ¨ 符合有关运输规章的规定 ¨ 适应的运输条件、运输方式(海运、内陆、水运、多次转运和装卸) ¨ 允许的运输持续时间(海运3个月+内陆2个月) ¨ 装卸要求 (5) 包装件存贮 ¨ 存储场所(仓库、遮篷、露天等场所要求) ¨ 存储条件(温度、湿度、通风、有害物质防护) ¨ 存贮方式(单放、推放、推码形式、高度) ¨ 存贮期限 5)培训为保证合同设备的正常运行,达到预期性能,卖方将进行2次技术培训。即一次工厂技术培训,一次工地现场技术培训。卖方应派出有经验的技术人员到工地现场对买方技术人员就合同设备的装配、运行和维护等技术培训。卖方对买方人员在工厂进行一次技术培训,买方将派出技术人员在卖方工厂或具有类似卖方供货合同设备的变电站进行合同设备的装配、修理、运行和维护的技术培训。卖方对买方的培训任务包括以下培训内容(但不限于此): ¨ 合同设备的结构特点,组装工艺及工厂试验。 ¨ 合同设备的电气和机械性能及有关试验方法。 ¨ 合同设备的运输及安装注意事项。掌握各组件的安装、拆卸及质量保证要点。 ¨ 合同设备的调试、运行及维护。 ¨ 故障处理方法。卖方应随技术文件提供1份对买方技术人员培训的大纲,包括时间、计划、地点、要求等。卖方应在培训开始之前7天,将初步培训计划提交给买方审阅。卖方应指派熟练、称职的技术人员,对买方人员进行指导和培训,并解释本合同范围内的所有技术问题。卖方应在买方人员到达之前准备好技术培训用的技术资料。卖方参加指导和培训人员的费用和技术资料的准备费用已包括在合同总价中。卖方应保证买方人员了解和掌握设备的生产、操作、检验、修理和维护等。卖方应保证买方的人员在培训结束时将与培训有关的全部技术资料和笔记带回。培训开始前,卖方应向买方人员详细阐明与工作有关的规则和其它注意事项。在工厂培训期间,卖方除应免费向买方人员提供技术文件、图纸、参考资料外,还应免费提供的工作服、安全用品和其它必须品,以及办公室、试验仪表和工具的使用等。双方应根据合同的规定,以及买方人员到达卖方后的实际需求,经过协商确定详细的培训计划。买方(用户)参加工厂培训的人员数量为:5人－10天 6)验收 (1)现场验收设备到达现场后,买方应提前一周电传告知供货方开箱验收的时间、地点。接收方电传通知后,供货方应及时派出人员参加开箱验收。开箱验收应检查如下内容: a.包装及密封是否良好; b.型号、规格是否符合设计要求; c.设备应无损伤,附件、备件齐全; d.产品的技术文件是否齐全; e.按本规格书要求外观检查合格。开箱验收合格后,买方签署交货验收证书。 (2)工程交接验收买方在整个工程施工完毕,经过检测与试验证明全部满足规格书要求,而且提供的图纸与资料也全部满足规格书要求的情况下,可最终接收。 a.验收时检查在验收时,应按下列要求进行检查: 柜的固定及接地应可靠,漆层应完好、清洁; 柜内所接仪表、电器元件应完好,安装位置正确,固定牢固; 所有二次回路接线准确、连接可靠、标志齐全清晰、绝缘符合要求; 开关柜机械闭锁可靠; 柜内一次设备的安装质量验收要求应符合国家现行有关规范和规定。 b.验收时应提交的文件资料制造厂提供的产品说明书、调试大纲、试验方法、试验记录、合格证书及安装图纸等技术文件; 根据合同提供的备品备件清单; 安装技术记录; 调试试验记录。 (3)验收合格条件 a.试运行性能、参数达到规格书要求; b.试运行的问题得以全部解决; c.卖方已提供合同的全部货物和资料。工程最终验收合格后,买方签署设备验收证书。工程最终验收必须经过当地权威供电部门审验经过。 9变更购买方保留签约前后对设备规格、数量变更的权利。配合购买方的设计修改及变更,并及时调整供货设备。卖方在提供确认图纸时必须提供为审核该张图纸所需的资料。买方有权要求卖方对其图纸中的任一装置任一部件作必要修改,而买方不需承担额外费用。 10备品、备件与专用工具卖方应在以”专用工具”为标题的专门章节中,列出设备在安装调试中,所需要的专用工具及仪器,并列出单价。卖方应根据自己产品的特点,以及供货的经验,列出每套设备的备品、备件,并标明正常使用2年所需的备品备件数量。备品、备件均要求列出单价。卖方应在以”备品、备件”为标题的专门章节中,列出这些内容。如正常使用不需备品、备件,卖方应在技术规格书中声明。 11供货范围安哥拉四期培训中心设备表实验室名称典型客户配电实训室培训机构主要设备列表序号设备(项目)名称型号数量备注 1 低压进线柜加载系统 WT-JXJZ 1 第一实训室设备低压进线柜设故系统 WT-JXSG 1 第一实训室设备低压进线柜 GGD 1 第一实训室设备 GCK 1 第一实训室设备 2 低压电容补偿柜加载系统 WT-DRJZ 1 第一实训室设备低压电容补偿柜设故系统 WT-JDSG 1 第一实训室设备低压电容补偿柜 GGD 1 第一实训室设备 GCK 1 第一实训室设备 3 低压出线柜加载系统 WT-CXJZ 1 第一实训室设备低压出线柜设故系统 WT-CXSG 1 第一实训室设备低压出线柜 GGD 1 第一实训室设备 GCK 1 第一实训室设备 4 低压联络柜加载系统 WT-LLJZ 1 第一实训室设备低压联络柜设故系统 WT-LLSG 1 第一实训室设备低压联络柜 GCK 1 第一实训室设备 5 高压进线柜 KYN28-12 1 第一实训室设备高压进线柜加载系统 WT-GJXJZ 1 第一实训室设备 6 高压计量柜 KYN28-12 1 第一实训室设备高压设故系统 WT-GJXSG 1 第一实训室设备 7 高压PT柜 KYN28-12 1 第一实训室设备 8 高压出线柜 KYN28-12 1 第一实训室设备 9 负载箱 10 第一实训室设备 10 电缆安装架 4 第一实训室设备 11 工具柜 2 第一实训室设备 12 通讯转换控制器 3 第一实训室设备 13 多功能配线培训装置 WT-F32A 10 第二实训室设备 14 工具柜 2 第二实训室设备 15 三相交流电源 1 16 持续可调直流125V 直流电源 1 17 示波器 1 18 信号源 1 19 多功能仪表 1 20 多输出电流互感器 1 21 一个220V交流电源
