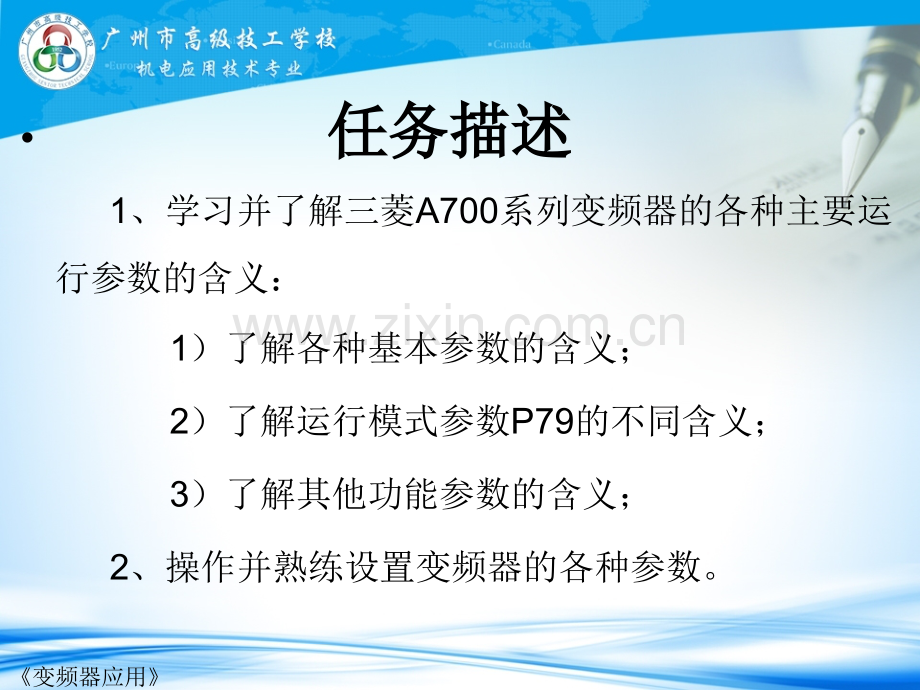

变频器应用 2024年9月27日项目一项目一任务任务3 设定变频器的参数设定变频器的参数 崇德尚技崇德尚技崇德尚技崇德尚技 博学精工博学精工博学精工博学精工变频器应用 任务描述任务描述 1、学习并了解三菱A700系列变频器的各种主要运行参数的含义：1）了解各种基本参数的含义；2）了解运行模式参数P79的不同含义；3）了解其他功能参数的含义；2、操作并熟练设置变频器的各种参数。变频器应用任务分析任务分析1、变频器的基本功能参数有哪些？2、Pr.0，Pr.3等基本功能参数的含义是什么？3、Pr.79是什么参数，不同设置值代表什么含义？4、Pr.13，Pr.32，Pr.77各是什么参数，什么情况下需要设置这些参数？5、参数设置的步骤是怎样的？变频器应用知识技能目标：知识技能目标：1、了解变频器的各种主要参数的功能含义；2、实践并掌握变频器参数的设置方法；素质目标：素质目标：1、6S教育，良好的职业素养，理论联系实际，勤于思考、自主开放的学习能力；2、良好的自我表现、与人沟通能力。变频器应用任务实施流程：任务实施流程：变频器应用任务知识：任务知识：一、设定变频器的基本参数 本次实践操作主要为变频器提供一个基本功能设置，包括：转矩提升、基底频率、基底频率电压、加减速时间和电子过流保护功能。变频器运行实物图如图4.56所示。变频器应用一、基本功能参数一、基本功能参数变频器应用(1)转矩提升(Pr.0)此参数主要用于设定电动机起动时的转矩大小，通过设定此参数，补偿电动机绕组上的电压降，改善电动机低速时的转矩性能，假定基底频率电压为100%，用百分数设定0时的电压值。图1-94Pr.0参数的意义变频器应用图图Pr.1Pr.1、Pr.2Pr.2参数的意义参数的意义(2)上限频率(Pr.1)和下限频率(Pr.2)这是两个设定电动机运转上限和下限频率的参数。变频器应用(3)基底频率(Pr.3)此参数主要用于调整变频器输出到电动机的额定值，当用标准电动机时，通常设定为电动机的额定频率，当需要电动机运行在工频电源与变频器切换时，设定与电源频率相同。(4)多段速度(Pr.4、Pr.5、Pr.6)用此参数将多段运行速度预先设定，经过输入端子进行切换。变频器应用(5)加、减速时间(Pr.7、Pr.8)及加、减速基准频率(Pr.20)Pr.7、Pr.8用于设定电动机加速、减速时间，Pr.7的值设得越大，加速时间越长；Pr.8的值设得越大，减速越慢。Pr.7Pr.7、Pr.8Pr.8参数的意义参数的意义变频器应用(6)电子过电流保护(Pr.9)通过设定电子过流保护的电流值，可防止电动机过热，可以得到最优的保护性能。1)当变频器带动两台或三台电动机时，此参数的值应设为“0”，即不起保护作用，每台电动机外接热继电器来保护。2)特殊电动机不能用过电流保护和外接热继电器保护。3)当控制一台电动机运行时，此参数的值应设为11.2倍的电动机额定电流。变频器应用图Pr.15、Pr.16参数的意义(7)点动运行频率(Pr.15)和点动加、减速时间(Pr.16)Pr.15参数设定点动状态下的运行频率。变频器应用(8)操作模式选择(Pr.79)变频器应用(9)直流制动相关参数(Pr.10、Pr.11、Pr.12)Pr.10是直流制动时的动作频率，Pr.11是直流制动时的动作时间(作用时间)，Pr.12是直流制动时的电压(转矩)，通过这3个参数的设定，可以提高停止的准确度，使之符合负载的运行要求。变频器应用(10)起动频率(Pr.13)Pr.13参数设定在电动机开始起动时的频率，如果设定频率(运行频率)设定值较此值小，电动机不运转；若Pr.13的值低于Pr.2的值，起动后电动机也将运行在Pr.2的设定值。图Pr.13参数的意义变频器应用(11)负载类型选择参数(Pr.14)用此参数可以选择与负载特性最适宜的输出特性(U/f特性)，如图所示。图图Pr.14Pr.14参数的意义参数的意义a)Pr.14=0a)Pr.14=0b)Pr.14=1b)Pr.14=1c)Pr.14=2c)Pr.14=2d)Pr.14=3d)Pr.14=3变频器应用(13)参数写入禁止选择(Pr.77)和逆转防止选择(Pr.78)Pr.77用于参数写入禁止或允许，主要用于参数被意外改写；Pr.78用于泵类设备，防止反转，具体设定值见下表。变频器应用参数预置参数预置变频器在运行前，通常要根据负载和用户的要求，给变频器预置一些参数如：上、下限频率，加减速时间。1、将加速时间预置为5 s。查表3-4基本参数功能表得：上限频率的参数号为Pr.7，预置的步骤如图3-35所示，如下：1）合上电源，变频器处于“监示模式”，LED显示屏显示为“0.00”。2）按【MODE】键至“运行模式”。3）按【】键改变至“PU操作模式”。4）按【MODE】键至参数给定模式，此时显示Pr。5）按【】键改变参数号使之变为“7”。6）按【SET】键读出原数据。7）按【】键更改数据为“5”，按【SET】键1.5S，保存写入的数据。8）按【MODE】键至“监示模式”。变频器应用2、将加、减速参考频率预置为50HZ。查表3-5基本参数功能表得：加、减速参考频率的参数号为Pr.20，预置的步骤如图3-25所示。变频器应用 第一行参数设定的步骤示意图变频器应用效果验证：画出电机加/减速运行的曲线。根据上述操作内容，观察电机的加速时间和减速时间，并在图4.65中画出电机运行的曲线。变频器应用任务实施任务实施设置变频器的运行模式（Pr.79）变频器运行模式的选择是通过操作模式选择参数Pr.79进行设定的，Pr.79的设定范围0-4、6-7.本节主要了解Pr.79设定范围0-4的相关内容（表4.5）。变频器应用1.设定参数Pr.79=0（外部/PU模式切换）目标：实现变频器外部运行模式与PU模式的相互切换。变频器外部运行模式与PU运行模式的相互切换的设置步骤：第一步：设定参数Pr.79=0.第二步：按下 键，依次切换外部、PU和点动运行模式，详细操作参照任务二实践操作第2点“操作三菱通用变频器（FR-A700系列操作面板FR-U07的（4）运行模式的操作。）”变频器应用2.设定参数Pr.79=1（运行、频率内部控制）目标：锁定在变频器PU运行模式下，通过操作面板控制电机完成连续运行和点动运行。PU运行模式接线图如图4.67所示。变频器应用3.设定参数Pr.79=2（运行、频率外部控制）目标：锁定在变频器外部运行模式下，通过操作变频器外部控制端子控制电机完成连续运行和点动运行。外部运行模式接线图如图4.68所示。变频器应用任务拓展：任务拓展：三、设定变频器的其他参数功能1.设定电机启动频率目标：是电机获得一定的启动转矩而顺利启动。启动频率功能如图4.73所示；外部接线图如图4.74所示。变频器应用设定参数Pr.77（参数设置、修改或清除条件）目标：保护用户参数，防止用户参数被意外修改或清除。设定参数Pr.77的操作步骤：1.按下 键，选择“PU”灯亮状态，使变频器处于PU运行模式。2.根据表4.7设定值对参数Pr.77设定。知识巩固：变频器应用操作顺序Pr.77设定值变频器工作状态操作内容操作是否成功操作面板显示内容10停止修改参数20运行中修改参数30停止清除参数40运行中清除参数51停止修改参数61运行中修改参数71停止清除参数81运行中清除参数92停止修改参数102运行中修改参数112停止清除参数122运行中清除参数变频器应用
