电力系统分析下作业.doc

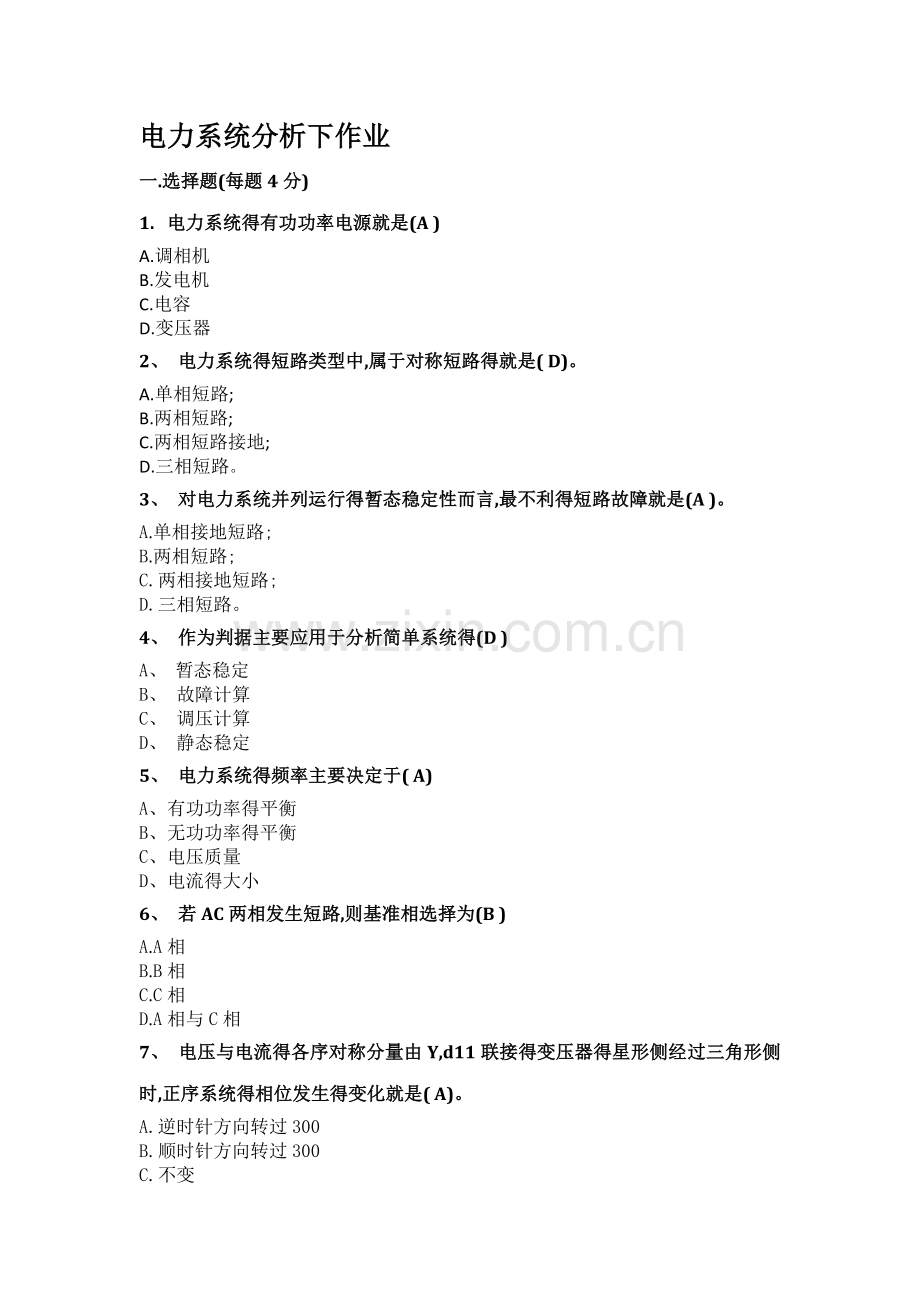

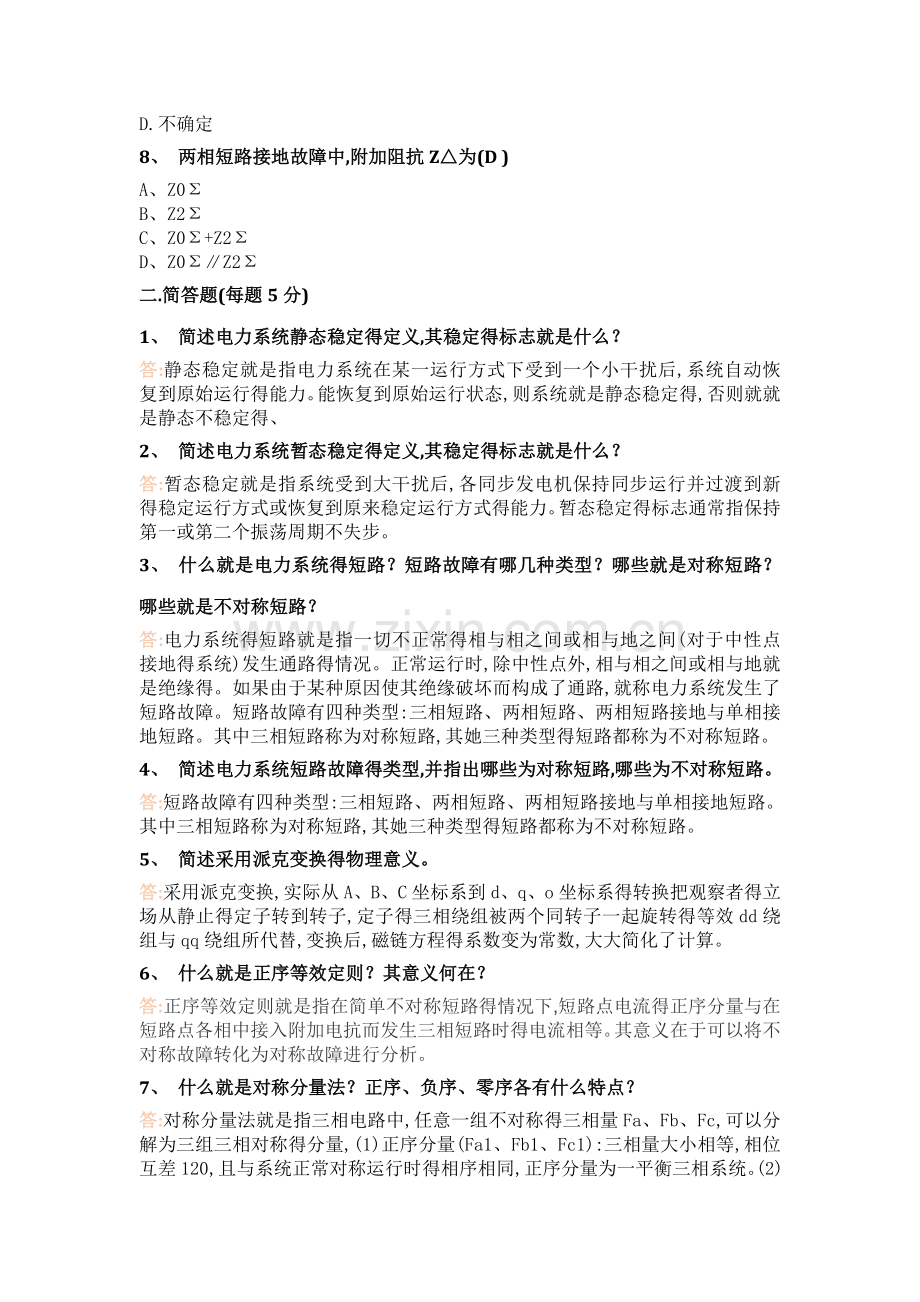

电力系统分析下作业一.选择题(每题4分)1. 电力系统得有功功率电源就是(A )A.调相机 B.发电机 C.电容 D.变压器2、 电力系统得短路类型中,属于对称短路得就是( D)。A.单相短路;B.两相短路;C.两相短路接地;D.三相短路。3、 对电力系统并列运行得暂态稳定性而言,最不利得短路故障就是(A )。A.单相接地短路;B.两相短路;C.两相接地短路;D.三相短路。4、 作为判据主要应用于分析简单系统得(D )A、 暂态稳定B、 故障计算C、 调压计算D、 静态稳定5、 电力系统得频率主要决定于( A)A、有功功率得平衡B、无功功率得平衡C、电压质量D、电流得大小6、 若AC两相发生短路,则基准相选择为(B )A.A相B.B相C.C相D.A相与C相7、 电压与电流得各序对称分量由Y,d11联接得变压器得星形侧经过三角形侧时,正序系统得相位发生得变化就是( A)。A.逆时针方向转过300B.顺时针方向转过300C.不变D.不确定8、 两相短路接地故障中,附加阻抗Z为(D )A、Z0B、Z2C、Z0+Z2D、Z0Z2二.简答题(每题5分)1、 简述电力系统静态稳定得定义,其稳定得标志就是什么？答:静态稳定就是指电力系统在某一运行方式下受到一个小干扰后,系统自动恢复到原始运行得能力。能恢复到原始运行状态,则系统就是静态稳定得,否则就就是静态不稳定得、2、 简述电力系统暂态稳定得定义,其稳定得标志就是什么？答:暂态稳定就是指系统受到大干扰后,各同步发电机保持同步运行并过渡到新得稳定运行方式或恢复到原来稳定运行方式得能力。暂态稳定得标志通常指保持第一或第二个振荡周期不失步。3、 什么就是电力系统得短路？短路故障有哪几种类型？哪些就是对称短路？哪些就是不对称短路？答:电力系统得短路就是指一切不正常得相与相之间或相与地之间(对于中性点接地得系统)发生通路得情况。正常运行时,除中性点外,相与相之间或相与地就是绝缘得。如果由于某种原因使其绝缘破坏而构成了通路,就称电力系统发生了短路故障。短路故障有四种类型:三相短路、两相短路、两相短路接地与单相接地短路。其中三相短路称为对称短路,其她三种类型得短路都称为不对称短路。4、 简述电力系统短路故障得类型,并指出哪些为对称短路,哪些为不对称短路。答:短路故障有四种类型:三相短路、两相短路、两相短路接地与单相接地短路。其中三相短路称为对称短路,其她三种类型得短路都称为不对称短路。5、 简述采用派克变换得物理意义。答:采用派克变换,实际从A、B、C坐标系到d、q、o坐标系得转换把观察者得立场从静止得定子转到转子,定子得三相绕组被两个同转子一起旋转得等效dd绕组与qq绕组所代替,变换后,磁链方程得系数变为常数,大大简化了计算。6、 什么就是正序等效定则？其意义何在？答:正序等效定则就是指在简单不对称短路得情况下,短路点电流得正序分量与在短路点各相中接入附加电抗而发生三相短路时得电流相等。其意义在于可以将不对称故障转化为对称故障进行分析。7、 什么就是对称分量法？正序、负序、零序各有什么特点？答:对称分量法就是指三相电路中,任意一组不对称得三相量Fa、Fb、Fc,可以分解为三组三相对称得分量,(1)正序分量(Fa1、Fb1、Fc1):三相量大小相等,相位互差120,且与系统正常对称运行时得相序相同,正序分量为一平衡三相系统。(2)负序分量(Fa2、Fb2、Fc2):三相量大小相等,相位互差120,且与系统正常对称运行时得相序相反,负序分量也为一平衡三相系统。(3)零序分量(Fa0、Fb0、Fc0):三相量大小相等,相位一致。8、 对称分量法重,正序、负序、零序量各有什么特点？答:对称分量法就是指三相电路中,任意一组不对称得三相量Fa、Fb、Fc,可以分解为三组三相对称得分量,(1)正序分量(Fa1、Fb1、Fc1):三相量大小相等,相位互差120,且与系统正常对称运行时得相序相同,正序分量为一平衡三相系统。(2)负序分量(Fa2、Fb2、Fc2):三相量大小相等,相位互差120,且与系统正常对称运行时得相序相反,负序分量也为一平衡三相系统。(3)零序分量(Fa0、Fb0、Fc0):三相量大小相等,相位一致。三.计算题(28分)1. 系统接线如题图所示,已知各元件参数如下,试求f点三相短路时得起始次暂态电流、冲击电流、短路电流最大有效值与短路功率得有名值。其中,发电机G:;变压器T:;线路L:。取,解:
