CP1LE内置以太网应用整理
一:CP1LE内置以太网简介
CP1LE得PLC得PLC内置有一个以太网口,这以太网口支持得应用如下:

1:支持FINS指令,可以通过FINS指令与OMRON其她带有以太网口得PLC交换数据,相比CP1WCIF41只能做从站,CP1LE得可以进行读写。
2:支持Socket服务,CP1WCIF41不支持。
3:支持与PC自动IP连接,CIF41不支持。
二:各应用简单介绍。
一:支持与PC自动IP连接。
首先进行直接连接选择

进入界面选择(本地连接(Direct connection target)。

2进行上面得操作后就可以到CXP进行以太网连接,不需要设置电脑得IP地址,PC就可以通过以太网与PLC进行在线。

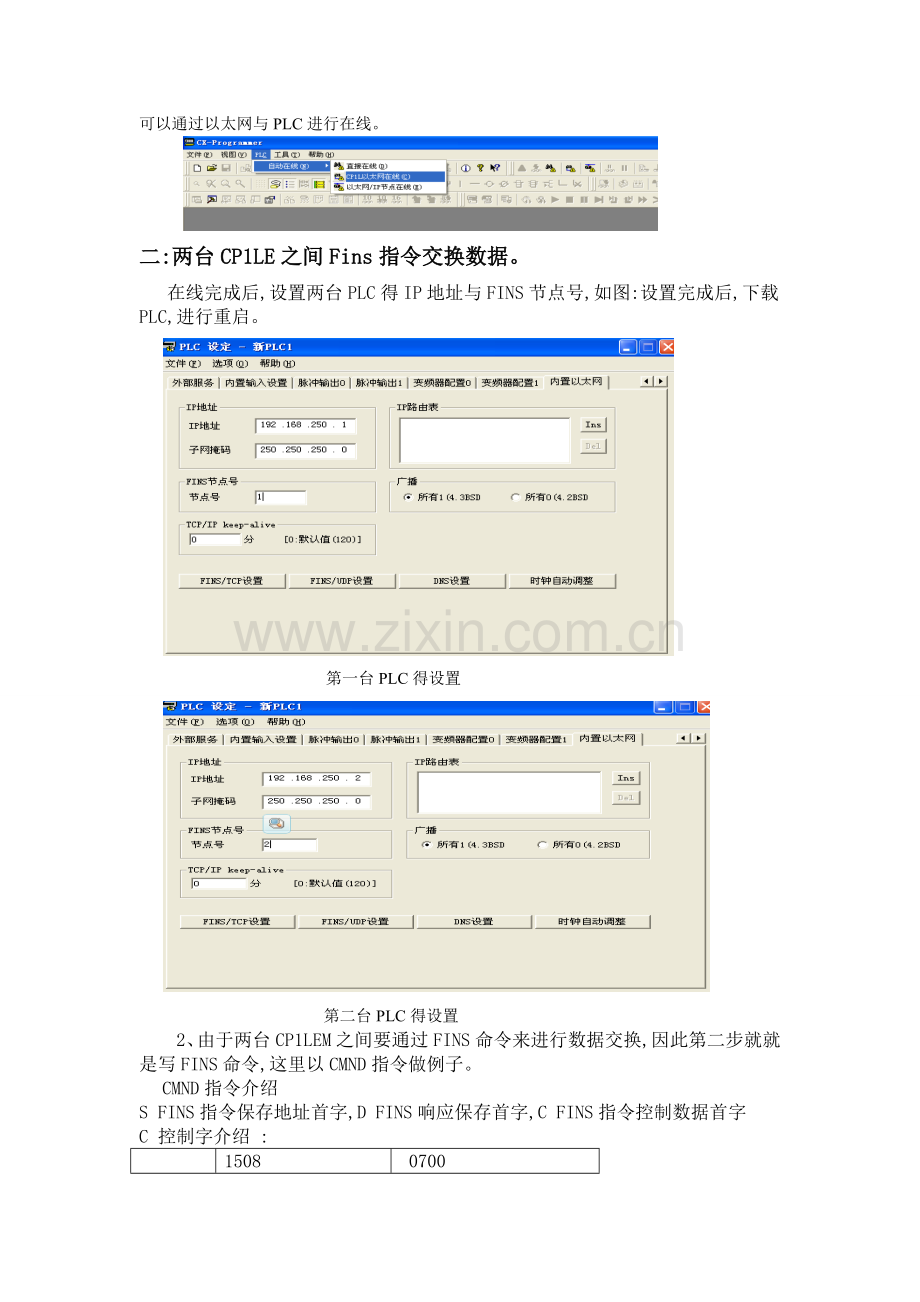

二:两台CP1LE之间Fins指令交换数据。
在线完成后,设置两台PLC得IP地址与FINS节点号,如图:设置完成后,下载PLC,进行重启。

第一台PLC得设置

第二台PLC得设置
2、由于两台CP1LEM之间要通过FINS命令来进行数据交换,因此第二步就就是写FINS命令,这里以CMND指令做例子。
CMND指令介绍
S FINS指令保存地址首字,D FINS响应保存首字,C FINS指令控制数据首字
C 控制字介绍 :

1508
0700
C
发送字节个数(HEX)
C+1
响应字节个数(HEX)
C+2
0 0
目标网络号
C+3
目标节点号
目标单元号
C+4
逻辑端口
冲试次数
C+5
响应监视时间
FINS 指令 0101 8200 0000 0002 读取2号节点得D0 D1 存储到1号节点得 D202 D203 程序如图

W10、02 为1时CMND指令执行,通信成功 D200中为0101,D201中显示0000,D202,D203中为2号节点 D0与D1得值。
1号站向2号站写FINS命令,0102 8200 6400 0002 0003 0004 向2号节点D100,D101中写#3 ,#4。

响应码:

三: Socket服务

1、 打开UDPsocket端口1:A571、00

UDP接收标志 UDP发送Socket标志 UDPsocket端口1打开标志

注:本地端口号: 4096 远程IP地址 192、168、250、2 远程端口号:4096

2:发送Socket数据
发送100个字节,即50个字,起始地址为D100。

3:接收 Socket数据
接收100个字节,即50个字,起始地址为D200。
