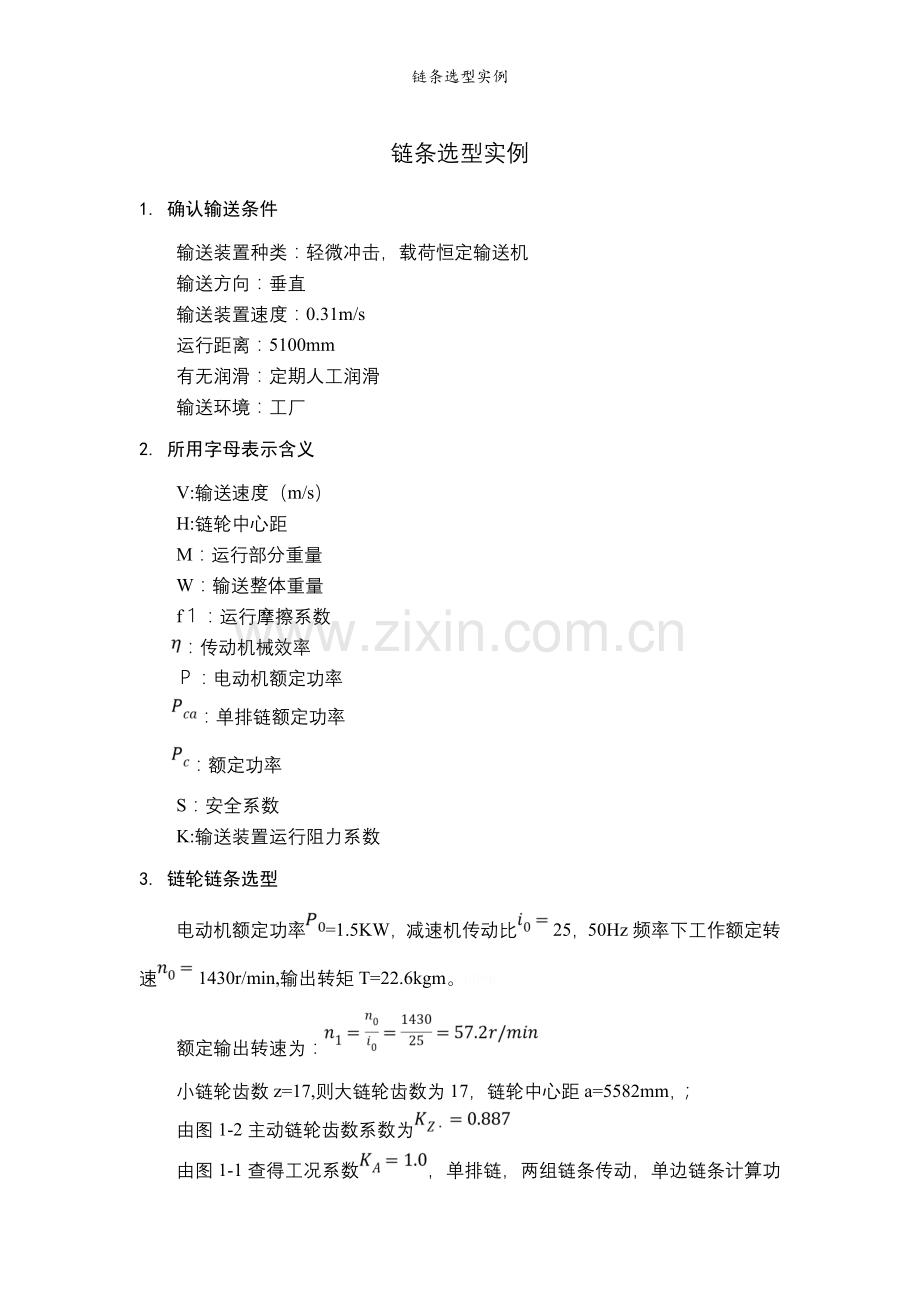

链条选型实例
链条选型实例
1. 确认输送条件
输送装置种类：轻微冲击，载荷恒定输送机
输送方向：垂直
输送装置速度：0.31m/s
运行距离：5100mm
有无润滑：定期人工润滑
输送环境：工厂
2. 所用字母表示含义
V:输送速度（m/s）
H:链轮中心距
M：运行部分重量
W：输送整体重量
f１：运行摩擦系数
：传动机械效率
Ｐ：电动机额定功率
：单排链额定功率
：额定功率
S：安全系数
K:输送装置运行阻力系数
3. 链轮链条选型
电动机额定功率=1.5KW，减速机传动比25，50Hz频率下工作额定转速1430r/min,输出转矩T=22.6kgm。G7PYH。
额定输出转速为：
小链轮齿数z=17,则大链轮齿数为17，链轮中心距a=5582mm，；
由图1-2主动链轮齿数系数为
由图1-1查得工况系数，单排链，两组链条传动，单边链条计算功率为

——工况系数，见表1-1
——主动链轮齿数系数，见图1-1
——多排链系数
P——传动的功率，KW

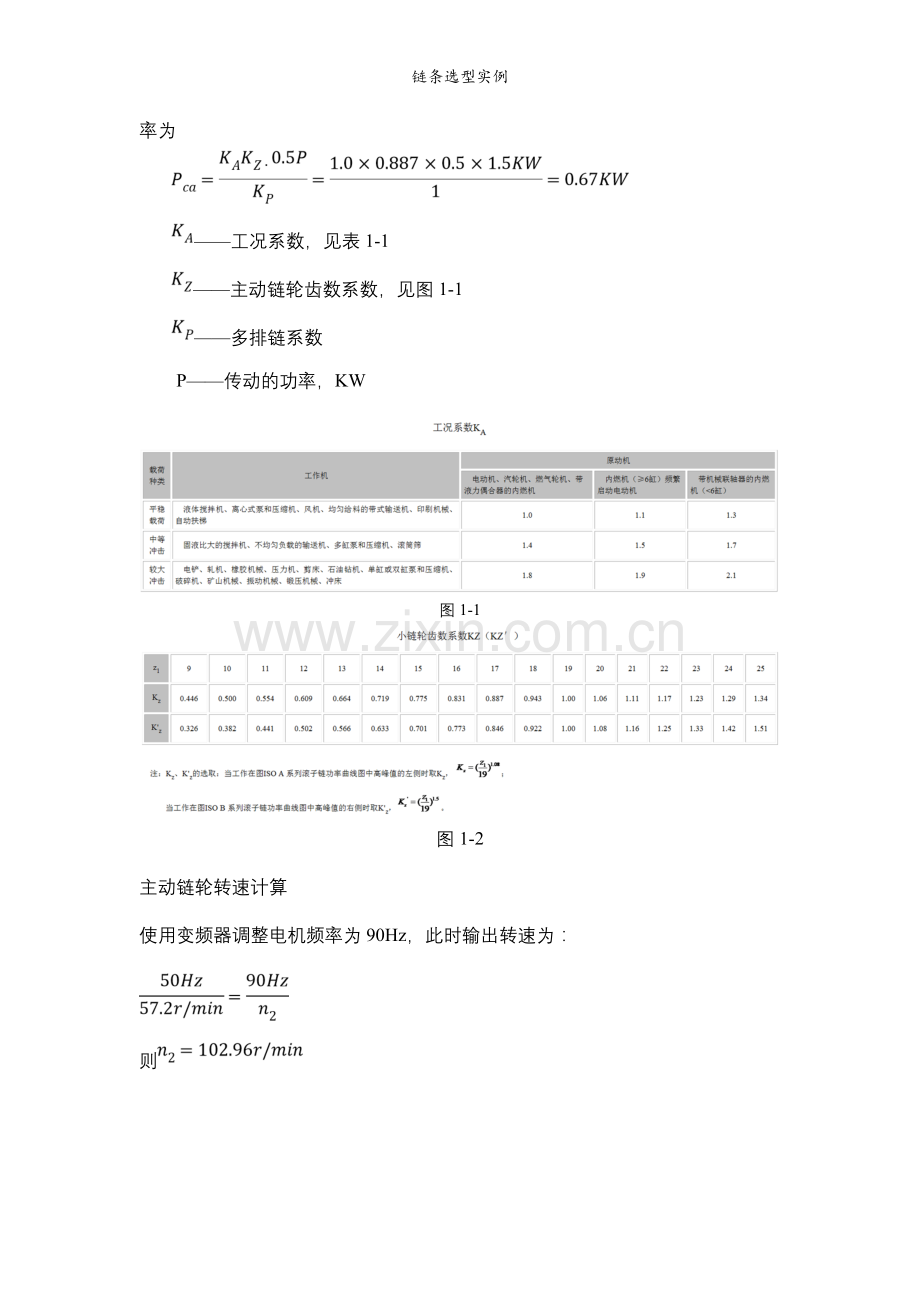

图1-1

图1-2
主动链轮转速计算
使用变频器调整电机频率为90Hz，此时输出转速为：

则

图1-3
由图1-3 得，当，可选08A，节距为12.7.6jOyk。
4. 校核链条最大张力
由
由图1-4可知，输送装置为低速传动，故链条主要承受静载荷
货叉自重30Kg,承重50Kg,横移组自重200Kg，运行阻力为：
F=mg=280=5488N
单边链条受力为：
F=5488/2=2.74KN
式中：m=30+50+200kg=280kg
由图1-4可知08A单链抗拉强度

故满足使用要求

图1-4
