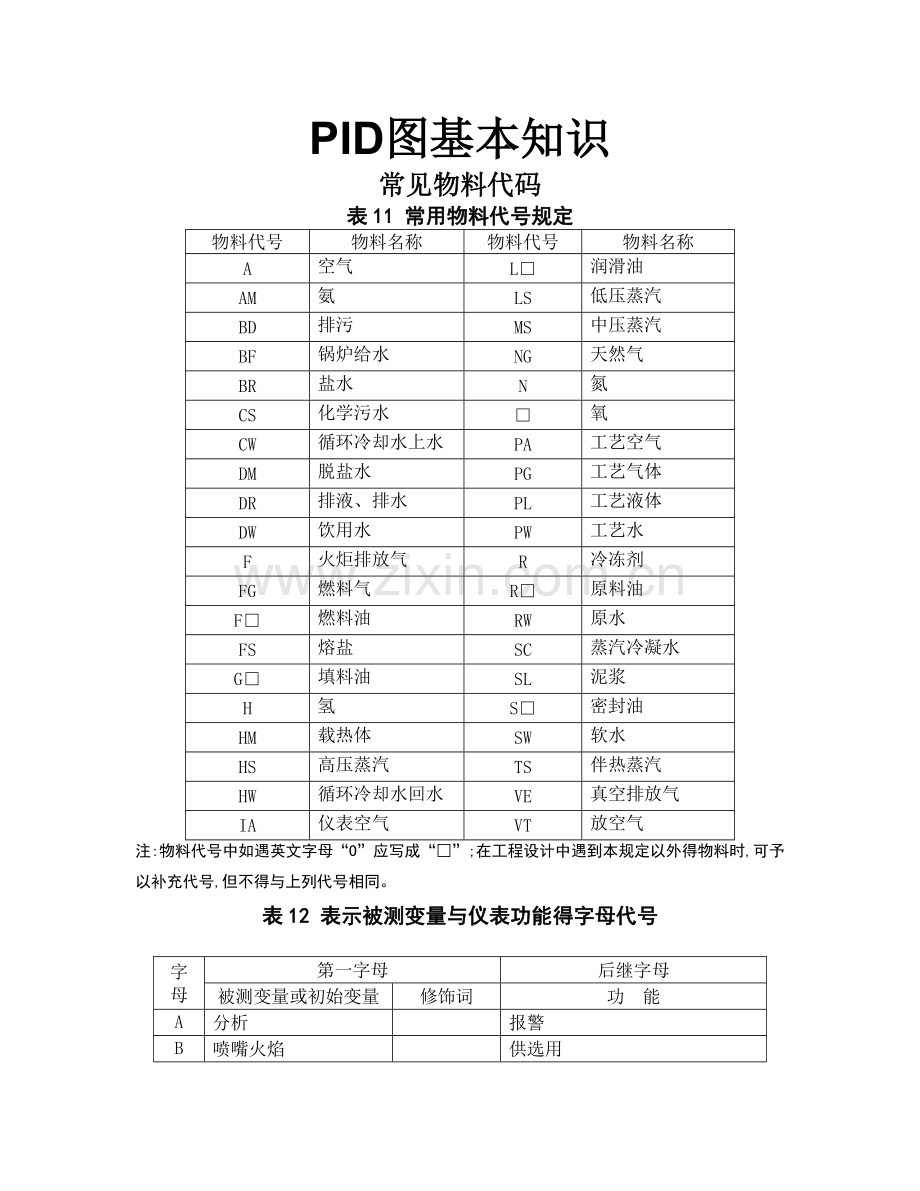

PID图基本知识
常见物料代码
表11 常用物料代号规定
物料代号
物料名称
物料代号
物料名称
A
空气
L□
润滑油
AM
氨
LS
低压蒸汽
BD
排污
MS
中压蒸汽
BF
锅炉给水
NG
天然气
BR
盐水
N
氮
CS
化学污水
□
氧
CW
循环冷却水上水
PA
工艺空气
DM
脱盐水
PG
工艺气体
DR
排液、排水
PL
工艺液体
DW
饮用水
PW
工艺水
F
火炬排放气
R
冷冻剂
FG
燃料气
R□
原料油
F□
燃料油
RW
原水
FS
熔盐
SC
蒸汽冷凝水
G□
填料油
SL
泥浆
H
氢
S□
密封油
HM
载热体
SW
软水
HS
高压蒸汽
TS
伴热蒸汽
HW
循环冷却水回水
VE
真空排放气
IA
仪表空气
VT
放空气
注:物料代号中如遇英文字母“O”应写成“□”;在工程设计中遇到本规定以外得物料时,可予以补充代号,但不得与上列代号相同。
表12 表示被测变量与仪表功能得字母代号
字母
第一字母
后继字母
被测变量或初始变量
修饰词
功 能
A
分析

报警
B
喷嘴火焰

供选用

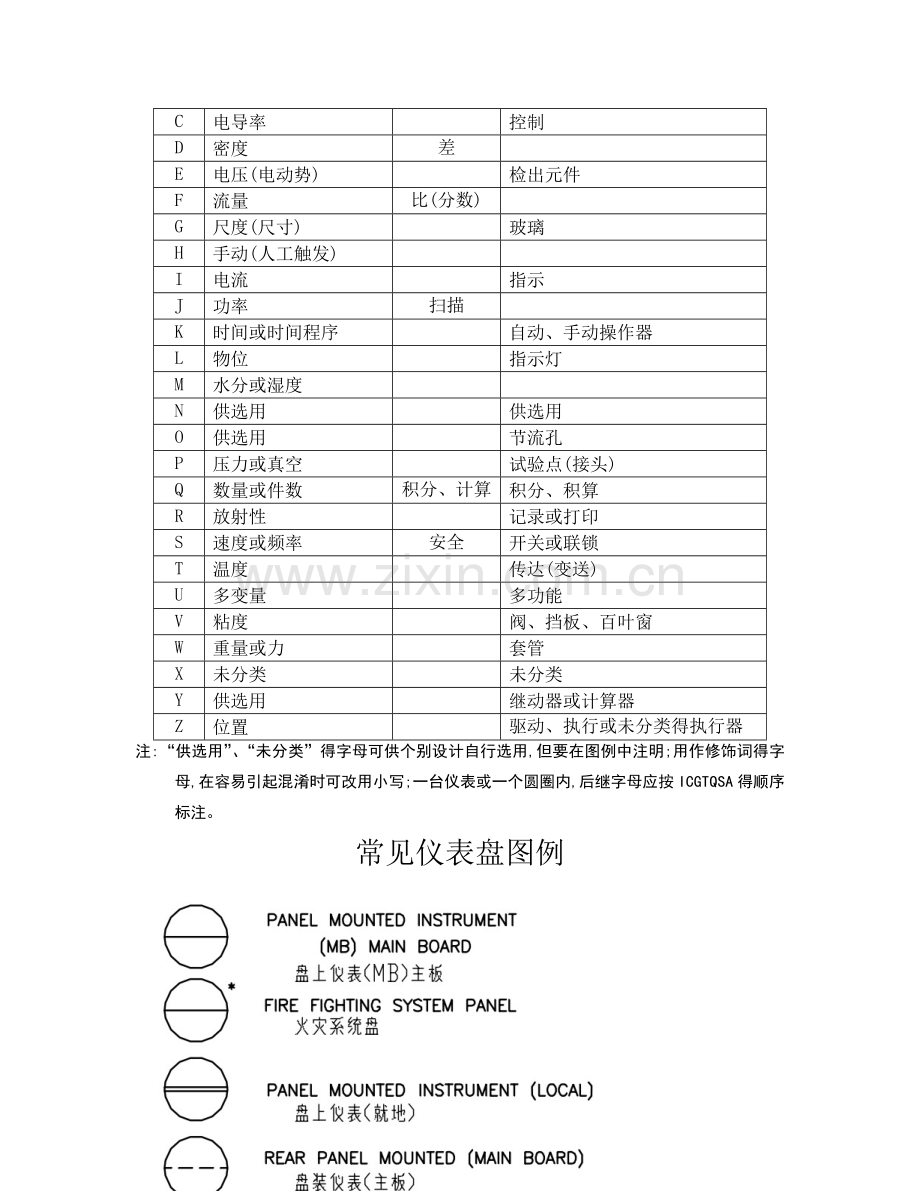

C
电导率

控制
D
密度
差

E
电压(电动势)

检出元件
F
流量
比(分数)

G
尺度(尺寸)

玻璃
H
手动(人工触发)

I
电流

指示
J
功率
扫描

K
时间或时间程序

自动、手动操作器
L
物位

指示灯
M
水分或湿度

N
供选用

供选用
O
供选用

节流孔
P
压力或真空

试验点(接头)
Q
数量或件数
积分、计算
积分、积算
R
放射性

记录或打印
S
速度或频率
安全
开关或联锁
T
温度

传达(变送)
U
多变量

多功能
V
粘度

阀、挡板、百叶窗
W
重量或力

套管
X
未分类

未分类
Y
供选用

继动器或计算器
Z
位置

驱动、执行或未分类得执行器
注:“供选用”、“未分类”得字母可供个别设计自行选用,但要在图例中注明;用作修饰词得字母,在容易引起混淆时可改用小写;一台仪表或一个圆圈内,后继字母应按ICGTQSA得顺序标注。
常见仪表盘图例

常见阀门代号组合举例
n XZSL 限位开关
n XZLL 阀位指示灯(关)
n XZSH 限位开关
n XZLH 阀位指示灯(开)
n HIC 比值设定
n FFIC流量计算控制
n HS 开关
n XV/PV/LV/TV/KV /HV 电磁阀
n LE 流量测量原件
n TE 温度测量原件
n AE 分析仪(气相色谱仪)
n KC 计时器
n BSH 火焰检测报警
n PDI 压力差
n LSH/LSL浮球就是液位开关
n YLH状态开关
n LAH高液位报警
n LAHH液位高高报警
