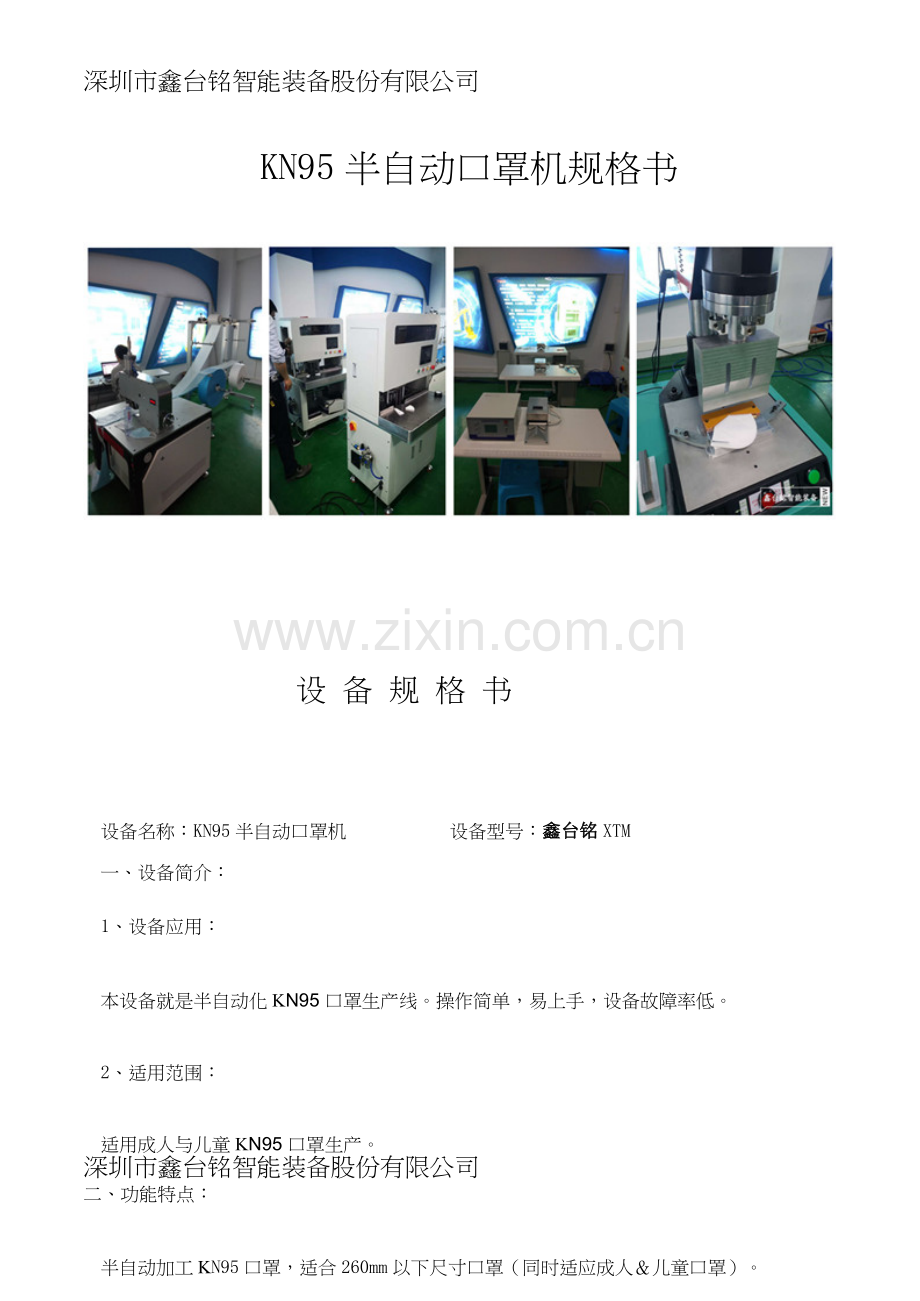

深圳市鑫台铭智能装备股份有限公司
KN95半自动口罩机规格书

设 备 规 格 书
设备名称：KN95半自动口罩机 设备型号：鑫台铭XTM
一、设备简介：
1、设备应用：
本设备就是半自动化 KN95 口罩生产线。操作简单，易上手，设备故障率低。
2、适用范围：
适用成人与儿童 KN95 口罩生产。
深圳市鑫台铭智能装备股份有限公司
二、功能特点：
半自动加工 KN95口罩，适合 260mm以下尺寸口罩（同时适应成人＆儿童口罩）。

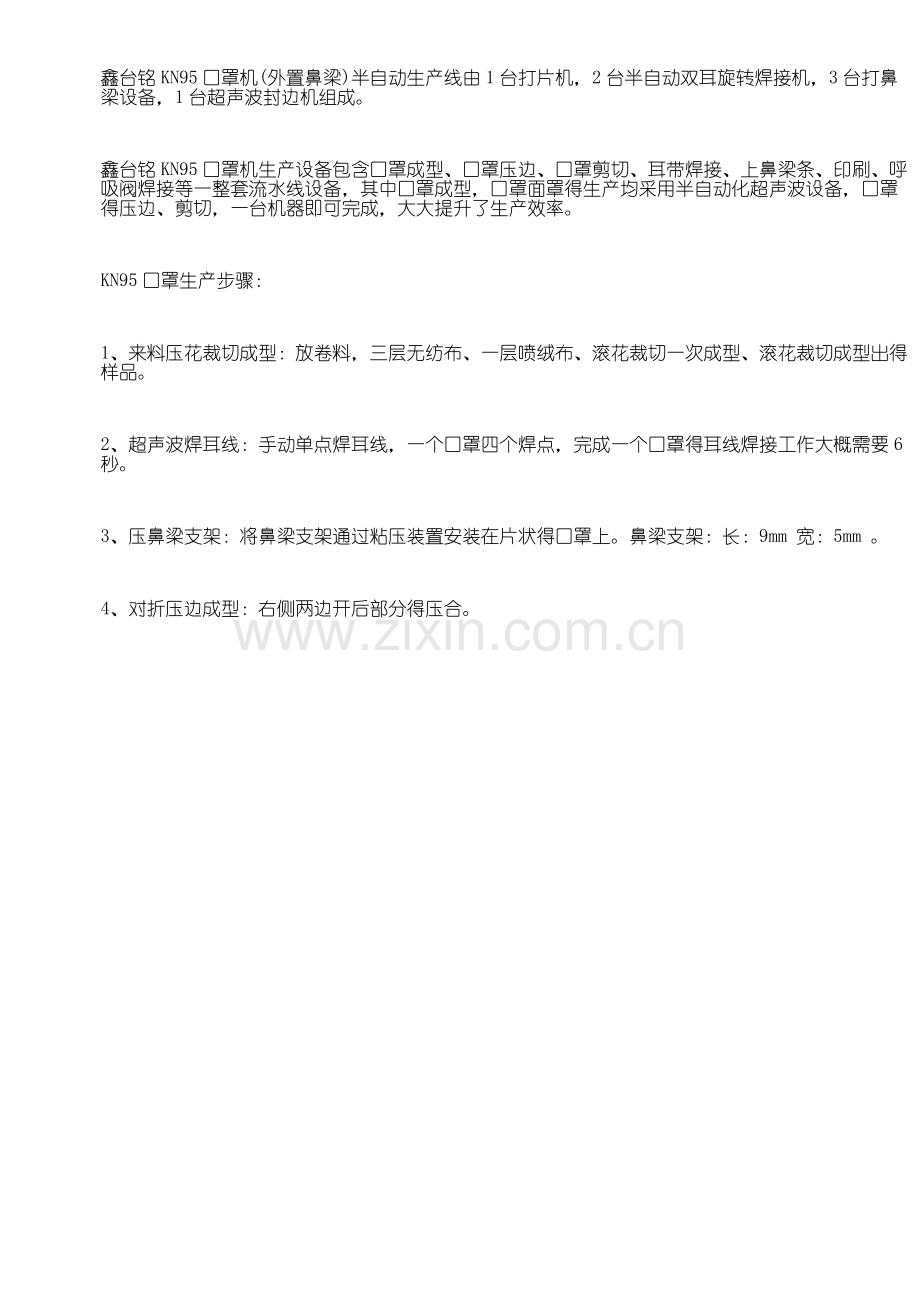

鑫台铭KN95口罩机(外置鼻梁)半自动生产线由1台打片机，2台半自动双耳旋转焊接机，3台打鼻梁设备，1台超声波封边机组成。
鑫台铭KN95口罩机生产设备包含口罩成型、口罩压边、口罩剪切、耳带焊接、上鼻梁条、印刷、呼吸阀焊接等一整套流水线设备，其中口罩成型，口罩面罩得生产均采用半自动化超声波设备，口罩得压边、剪切，一台机器即可完成，大大提升了生产效率。
KN95口罩生产步骤：
1、来料压花裁切成型：放卷料，三层无纺布、一层喷绒布、滚花裁切一次成型、滚花裁切成型出得样品。
2、超声波焊耳线：手动单点焊耳线，一个口罩四个焊点，完成一个口罩得耳线焊接工作大概需要6秒。
3、压鼻梁支架：将鼻梁支架通过粘压装置安装在片状得口罩上。鼻梁支架：长：9mm 宽：5mm 。
4、对折压边成型：右侧两边开后部分得压合。
深圳市鑫台铭智能装备股份有限公司
三、动作流程：
材料复合 调整材料松紧度 塑焊成型 模切成形

人工收料 人工塑焊耳带

人工贴合压鼻梁金属
条成型
四、外形尺寸：（mm 以实物为主）
a 机器长度：74500±500mm b、机器宽度：1450mm c、机器高度：1650mm 另外耳线塑焊设备为 900mm*600mm*1500mm
口罩对折塑焊设备为 800mm*700mm*1000mm
五、设备场地安装参数：
a、 重量：2600 KG
b、 机器型式: 落地式
c、 地面到工作台高度：1100mm±20mm(可调)
d、 电源及电源接口：三相 380V/50hz、 10KW
e、 运行功率≤12KW
f、 压缩空气气压及接口：0、5~0、7Mpa，
g、 本体 UPH≧2000
六、机器组成及功能：
设备贴合效率 ≥40M/分钟
贴合方式 机械贴合
塑焊装置 超声波塑焊
外框成型 模切成型
七、主要配件品牌
※伺服电机: 日本安川
※PLC: 松下
※伺服主电机： 埃斯顿 ※伺服主控制器： 埃斯顿
※触摸屏 威纶 ※步进电机： 雷赛
※编码器 欧姆龙
※油泵电机： VTV ※电控元件： 欧姆龙 ※安全光幕： 信索
深圳市鑫台铭智能装备股份有限公司
八、设备人员配置：
1、XTM-KZ-KN95打片机1台，1名操作员 45片/分钟。
2、XTM-EX-KN95半自动双耳旋转焊接机2台，2名操作员 40- 50片/分钟。
3、XTM-BJZJ-KN95打鼻梁设备3台，3名操作员 45片/分钟。
4、XTM-YB-KN95超声波封边机1台，1名操作员 45片/分钟。
九、设备摆放：

设备摆放间距 500mm 左右，避免材料折叠即可。
