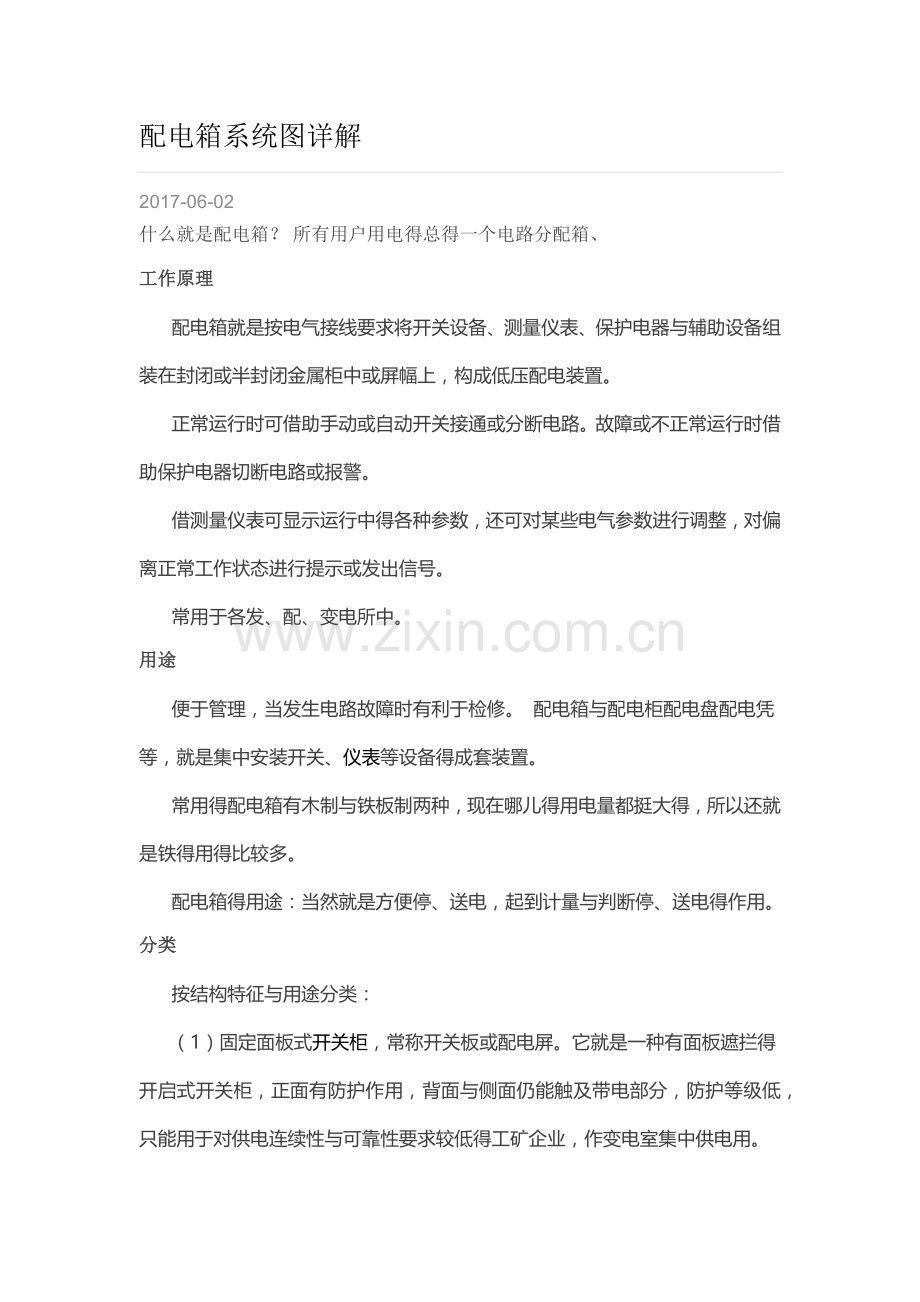

配电箱系统图详解
2017-06-02电力工程技术
什么就是配电箱？ 所有用户用电得总得一个电路分配箱、
工作原理
配电箱就是按电气接线要求将开关设备、测量仪表、保护电器与辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中得各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途
便于管理，当发生电路故障时有利于检修。 配电箱与配电柜配电盘配电凭等，就是集中安装开关、仪表等设备得成套装置。
常用得配电箱有木制与铁板制两种，现在哪儿得用电量都挺大得，所以还就是铁得用得比较多。
配电箱得用途：当然就是方便停、送电，起到计量与判断停、送电得作用。
分类
按结构特征与用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。它就是一种有面板遮拦得开启式开关柜，正面有防护作用，背面与侧面仍能触及带电部分，防护等级低，只能用于对供电连续性与可靠性要求较低得工矿企业，作变电室集中供电用。

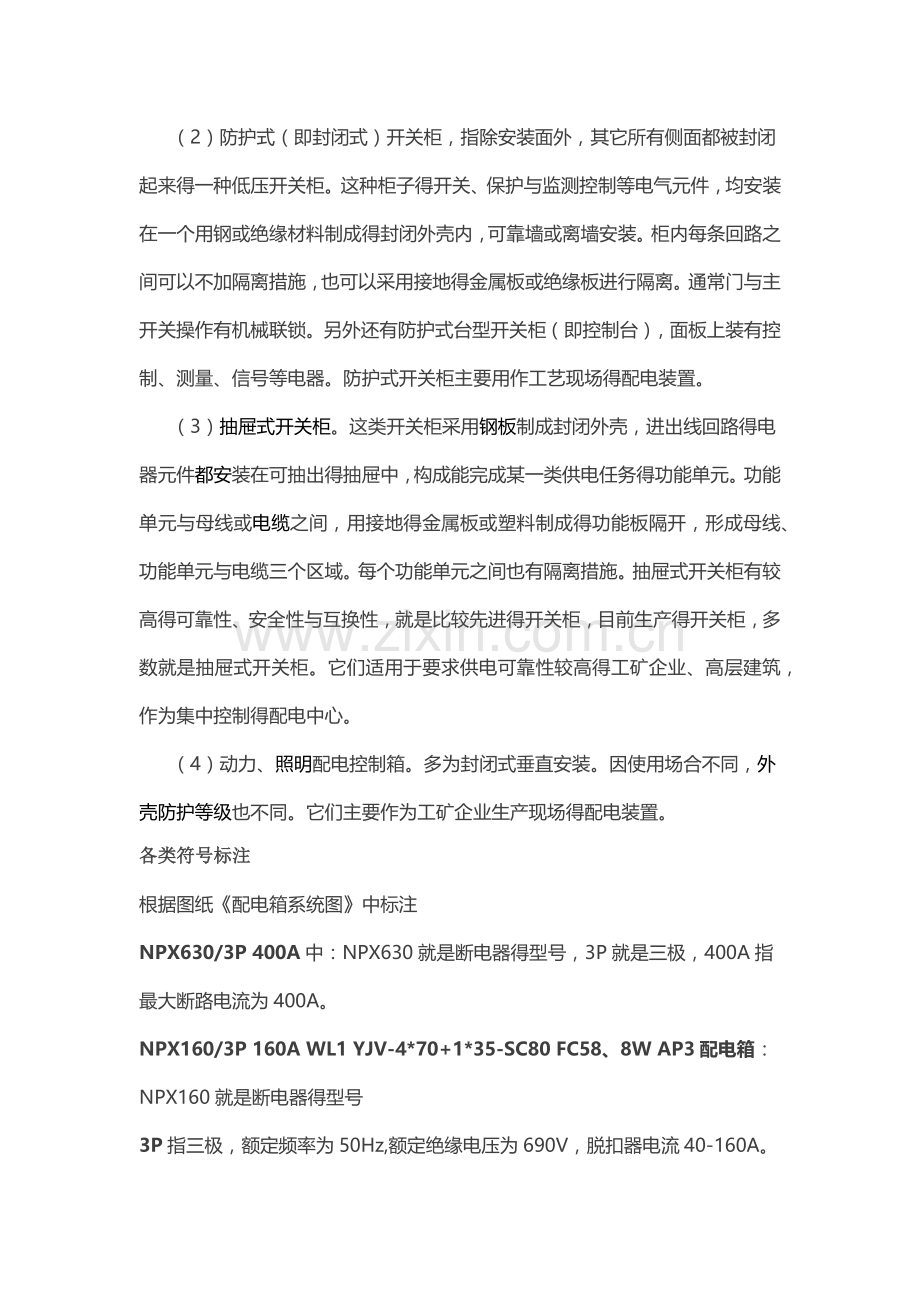

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来得一种低压开关柜。这种柜子得开关、保护与监测控制等电气元件，均安装在一个用钢或绝缘材料制成得封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地得金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场得配电装置。
（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路得电器元件都安装在可抽出得抽屉中，构成能完成某一类供电任务得功能单元。功能单元与母线或电缆之间，用接地得金属板或塑料制成得功能板隔开，形成母线、功能单元与电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高得可靠性、安全性与互换性，就是比较先进得开关柜，目前生产得开关柜，多数就是抽屉式开关柜。它们适用于要求供电可靠性较高得工矿企业、高层建筑，作为集中控制得配电中心。
（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场得配电装置。
各类符号标注
根据图纸《配电箱系统图》中标注
NPX630/3P 400A中：NPX630就是断电器得型号，3P就是三极，400A指最大断路电流为400A。
NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC58、8W AP3配电箱：
NPX160就是断电器得型号
3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。
WL1：指回路1。后面还有回路2等。
YJV：铜芯交联聚乙烯电缆。
NHYJV：耐火铜芯交联聚乙烯电缆
4*70+1*35：指4根线芯截面70mm2加一根线芯截面35得中性线芯。
SC80：指穿直径为80得焊接钢管（俗称黑铁管）。
FC：指暗敷在地面内。
C65N-C10/1P WL1 BV-3*2、5-SC15 CC  0、78KW 照明：
C65N为断电器型号
C10/1P：断电器最大断路电流为10A，极数为一极。
BV：铜芯聚氯乙烯绝缘电缆
3*2、5：3根线芯截面面积2、5mm2得
SC15：穿直径15mm得钢管
CC：暗敷设在屋面或顶板内。

C65N-C16/3P WL5 BV-4*4-SC20 FC WC  3、7KW 380V空调插座：
回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2得铜芯聚氯乙烯绝缘电缆，穿直接20mm得钢管，暗敷设在地面内、墙内。
另：
各种敷设方式
AB - 沿或跨梁（屋架）敷设
BC - 暗敷设在梁内
AC - 沿或跨柱敷设
CLC - 暗敷设在柱内
WS - 沿墙面敷设
WC - 暗敷设在墙内
CE - 沿天棚或顶板面敷设
CC - 暗敷设在屋面或顶板内
SCE - 吊顶内敷设
FC - 地板或地面下敷设
SC - 穿焊接钢管敷设
MT - 穿电线管敷设
PC - 穿硬塑料管敷设
FPC - 穿阻燃半硬聚氯乙烯管敷设
CT - 电缆桥架敷设
MR - 金属线槽敷设
M - 用钢索敷设
KPC - 穿聚氯乙烯塑料波纹电线管敷设
CP - 穿金属软管敷设
DB - 直接埋设
TC - 电缆沟敷设
CE - 混凝土排管敷设。
脱扣方式
MA - 磁脱扣
TM - 热磁脱扣
MIC - 电子脱扣
分断能力
分断能力分5个等级：
F : 36KA
N : 50KA
H : 70KA
S : 100KA
L : 150KA
