1.1.1 多媒体教室强电与弱电布线图

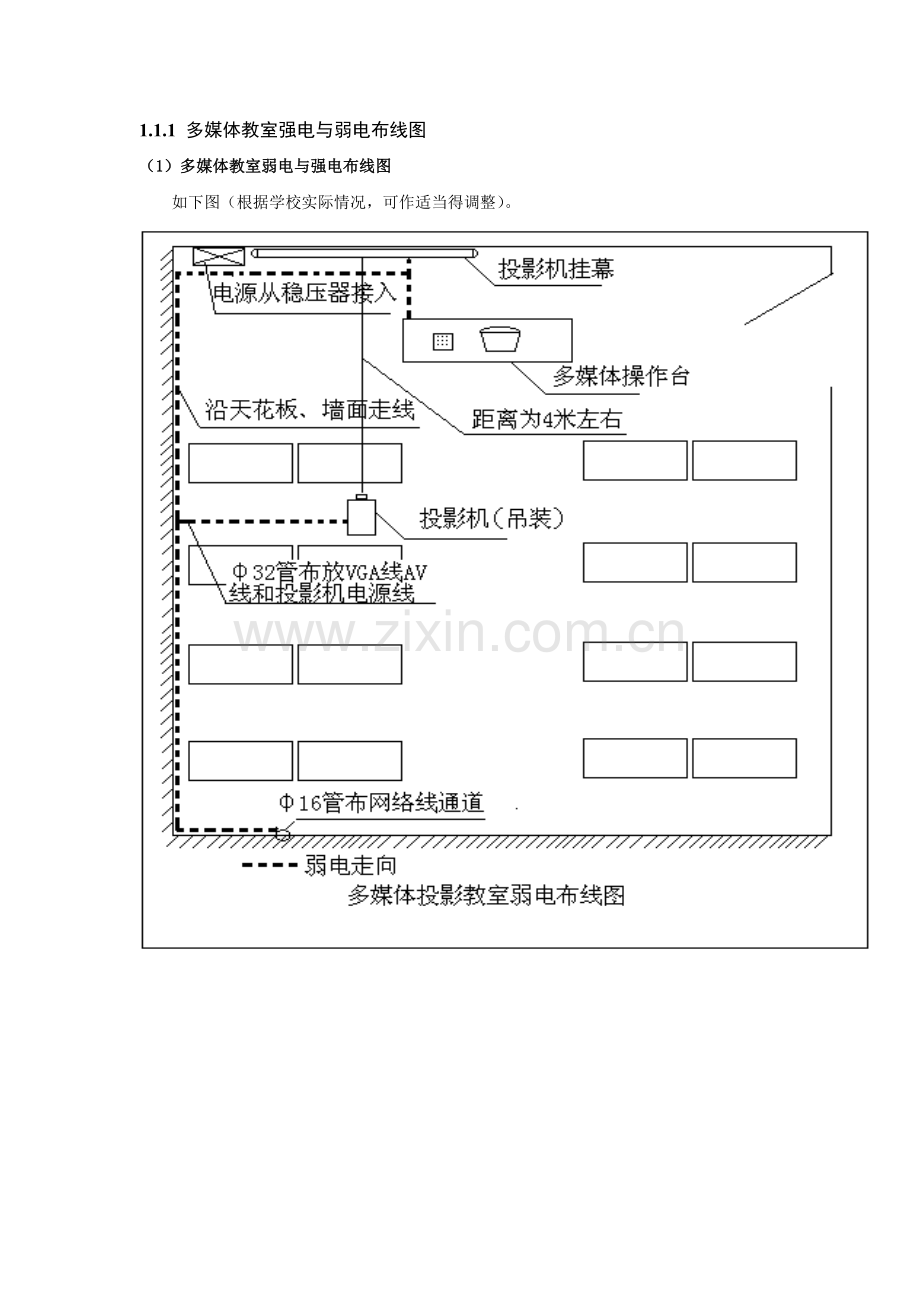

（1）多媒体教室弱电与强电布线图
如下图（根据学校实际情况，可作适当得调整）。

（2）电动投影屏幕得安装

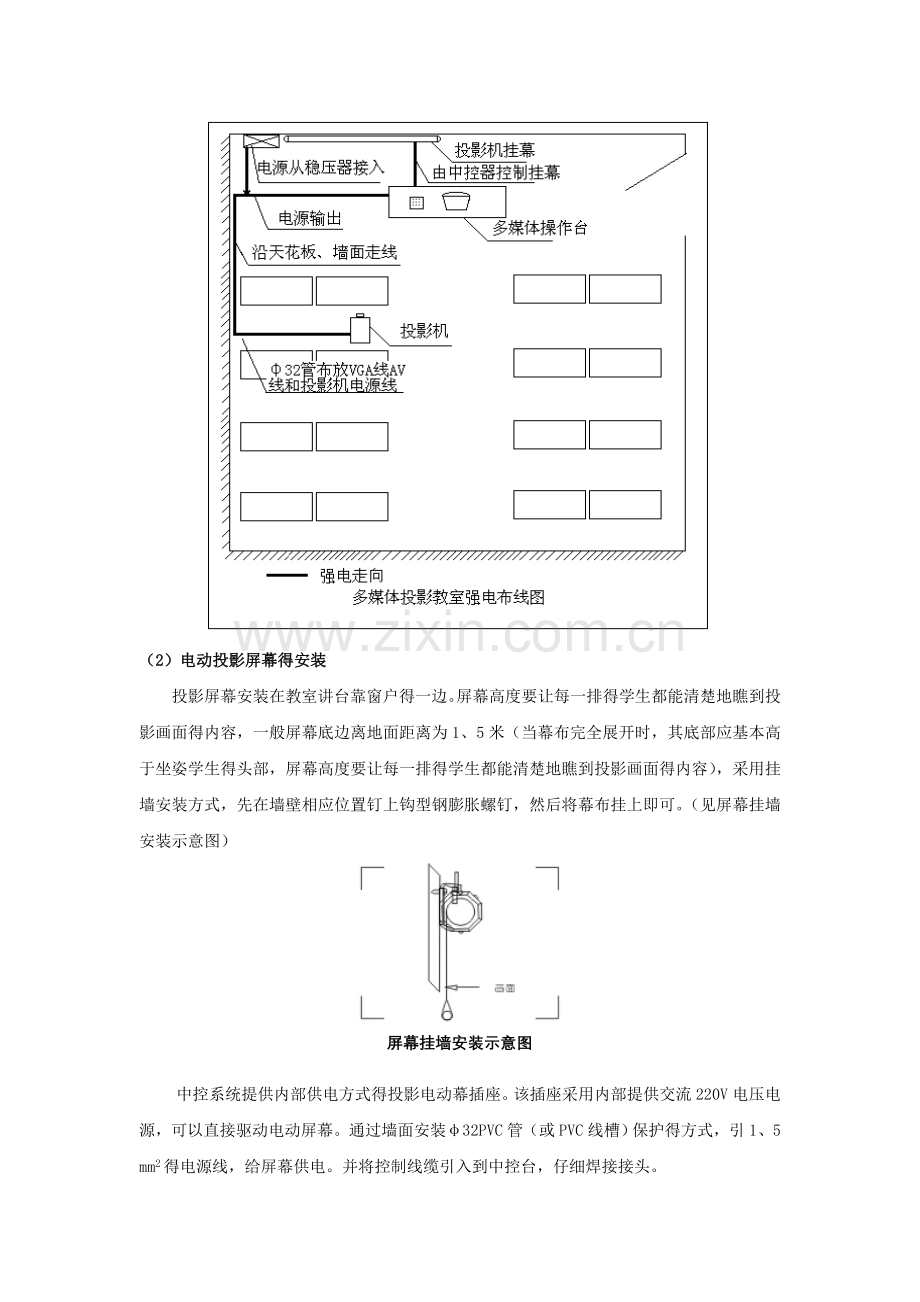

投影屏幕安装在教室讲台靠窗户得一边。屏幕高度要让每一排得学生都能清楚地瞧到投影画面得内容，一般屏幕底边离地面距离为1、5米（当幕布完全展开时，其底部应基本高于坐姿学生得头部，屏幕高度要让每一排得学生都能清楚地瞧到投影画面得内容），采用挂墙安装方式，先在墙壁相应位置钉上钩型钢膨胀螺钉，然后将幕布挂上即可。（见屏幕挂墙安装示意图）

屏幕挂墙安装示意图

中控系统提供内部供电方式得投影电动幕插座。该插座采用内部提供交流220V电压电源，可以直接驱动电动屏幕。通过墙面安装φ32PVC管（或PVC线槽）保护得方式，引1、5 mm2得电源线，给屏幕供电。并将控制线缆引入到中控台，仔细焊接接头。
屏幕接电源示意图

（3）投影机、吊架安装
投影机采用吊装方式安装，距离屏幕4米，投影机镜头应与墙面悬挂得屏幕上边沿在同一水平线；投影机镜头中心点与投影屏幕中心点在同一垂直线上。（见投影机、屏幕侧面示意图）
投影机
吊架
电动幕幕
4米
投影机、屏幕侧面示意图

选择尺寸合适得安装吊架；安装固定用得螺丝、螺栓拧紧到位。（见投影机吊装示意图）

投影机吊装示意图

通过墙面φ32PVC管将电源线、VGA视频线等引入到中控台。各种线缆接头需要仔细焊接。
（4）控制台安装
先安装好中控桌。
中控系统安装在中控桌中，可以连接多种设备（见下示意图）。（具体安装参照厂商提供得安装手册）。

将计算机与中央控制系统连接起来，只要在中控上按“电脑”按钮，就可以在投影机上展示电脑上面得教学课件、电子幻灯等。
将DVD与中控系统连接起来，通过中控系统，可以在电视、屏幕、显示器上播放画面。
将投影机与中控系统连接，就可通过中控控制投影机得开关。
将电动屏幕与中控系统连接起来，则可通过“↑”“↓”“→”按钮，控制电动屏幕得向上、向下、停止移动。
（5）联调
投影机、中控系统安装完成后，需要对其进行联合调试，调试方法按各设备厂商提供得用户手册进行。
