常 州 第 一 建 筑 工 程 公 司
施 工 方 案
工 程 名 称：江苏农村商业银行“三大中心” 建设项目
分部项工程名称：轴线、标高测量控制方案
监理单位：江苏建科建设监理有限公司
施工单位：常州第一建筑集团有限公司
项目经理 ：朱建平 项目工程师 ：邹俊杰 编制人 ：邹俊杰
编制日期： 2015年10月 29日
施工组织设计、施工方案审批表 TJ1、4
工程名称
江苏农村商业银行“三大中心” 建设项目
日 期
2015年10月29日
现报上下表中得技术管理文件，请予以审批。
类 别
编 制 人
册 数
页 数
施工组织设计

施工方案

1

内容附后

申报简述：
根据该工程特点等要求编制，具体施工操作详见该施工方案。
申报部门（分包单位）：常州一建第三项目部 申报人：
审核意见：
□ 有 □无 附页
总承包单位名称： 审核人： 审核日期： 年 月 日

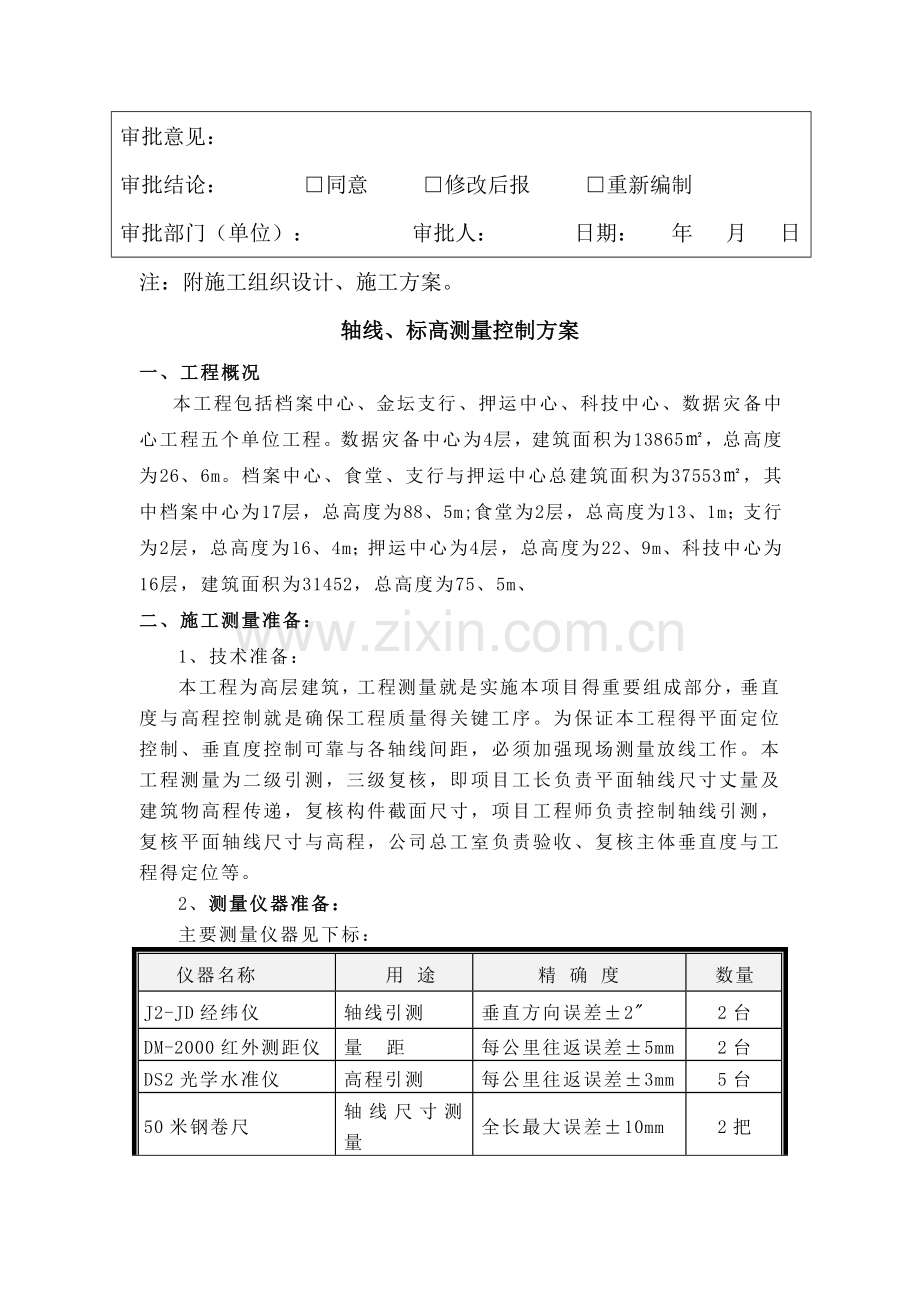

审批意见：
审批结论： □同意 □修改后报 □重新编制
审批部门（单位）： 审批人： 日期： 年 月 日
注：附施工组织设计、施工方案。
轴线、标高测量控制方案
一、工程概况
本工程包括档案中心、金坛支行、押运中心、科技中心、数据灾备中心工程五个单位工程。数据灾备中心为4层，建筑面积为13865㎡，总高度为26、6m。档案中心、食堂、支行与押运中心总建筑面积为37553㎡，其中档案中心为17层，总高度为88、5m;食堂为2层，总高度为13、1m；支行为2层，总高度为16、4m；押运中心为4层，总高度为22、9m、科技中心为16层，建筑面积为31452，总高度为75、5m、
二、施工测量准备：
1、技术准备：
本工程为高层建筑，工程测量就是实施本项目得重要组成部分，垂直度与高程控制就是确保工程质量得关键工序。为保证本工程得平面定位控制、垂直度控制可靠与各轴线间距，必须加强现场测量放线工作。本工程测量为二级引测，三级复核，即项目工长负责平面轴线尺寸丈量及建筑物高程传递，复核构件截面尺寸，项目工程师负责控制轴线引测，复核平面轴线尺寸与高程，公司总工室负责验收、复核主体垂直度与工程得定位等。
2、测量仪器准备：
主要测量仪器见下标：
仪器名称
用 途
精 确 度
数量
J2-JD经纬仪
轴线引测
垂直方向误差±2"
2台
DM-2000红外测距仪
量 距
每公里往返误差±5mm
2台
DS2光学水准仪
高程引测
每公里往返误差±3mm
5台
50米钢卷尺
轴线尺寸测量
全长最大误差±10mm
2把
100米钢卷尺
轴线尺寸测量
全长最大误差±10mm
2把
DZJ200激光垂准仪
轴线传递
1/45000
1台
J-1精密全站仪
建筑定位放线
每公里往返误差±2mm
1台
所使用得仪器必须经过检验及校正，合格后方可投入工程中使用。
三、 测量人员岗位责任制
1、紧密配合施工，坚持实事实就是、认真负责得工作作风，听从工作安排，按时完成各项施工测量、放线任务。
2、熟悉施工图纸，根据有关规定、标准得要求编制好测量方案，准备好测量所需得工具得表格。
3、测量时仔细认真安设、调整仪器、读数准确，记录整洁，并使用法定计量单位。
4、测量前需了解设计意图，学习与校核图纸;了解施工部署，制定测量放线方案。
5、会同建设单位一起对红线桩测量控制点进行实地校测。
6、测量仪器得核定、校正。
7、熟悉所使用测量仪器得性能，管好测量仪器按时进行仪器周检。
8、与设计、施工等方面密切配合，并事先做好充分得准备工作，制定切实可行得与施工同步得测量放线方案。
9、须在整个施工得各个阶段与各主要部位做好放线、验线工作，并要在审查测量放线方案与指导检查测量放线工作等方面加强工作，避免返工。
10、验线工作要主动。验线工作要从审核测量放线方案开始，在各主要阶段施工前，对测量放线工作提出预防性要求，真正做到防患于未然。
11、准确地测设标高。
12、负责垂直观测、沉降观测，并记录整理观测结果(数据与曲线图表)。
13、负责及时整理完善基线复核、测量记录等测量资料。
14、协助施工工长做好测量方面得技术复核工作。
四、 建筑物测量：
1、平面轴线控制：
（1）、先根据设计要求得定位轴线，复核现场已有得建筑物定位角桩(该角桩由规划勘探院放置，坐标见附表)，设置整个建筑物测量轴线控制桩，结合基础结构图及四角轴线编号，定出建筑物得四边轴线桩，形成“#”字形轴线控制网。
点号
坐标(m)
备注
X
Y
1
3511300、162
460649、717
N轴/1轴
2
3511303、198
460700、025
N轴/7轴
3
3511295、539
460851、963
L轴/25轴
4
3511221、088
460873、287
B轴/27轴
5
3511201、569
460689、329
A轴/5轴
（2）、根据“#”字主控轴线网，钉出各分支轴线得龙门桩，以控制各细部轴线。
（3）、龙门桩桩顶面用水准仪抄平，以保证所用龙门桩顶在同一平面上。龙门桩应与轴线平行，根据龙门桩设引桩，引桩设在不易破坏处，用混凝土埋设并加以保护。
2、水准点与工作基点设置：
按设计图纸得要求，复核现场已有得高程标志，设置建筑物测量高程控制桩（不受挖土及降低地下水位得影响），原则上市测绘局提供1～2水准点(见下表），在现场主楼、裙房各设一个工作基点，整个施工现场水准点设置不少于三个。
点号
高程
A228
7、66m
3、地下室工程施工测量：
（1）、进场时应与业主方、监理方共同移交定位轴线，并进行复核，正确无误后进行下道工序施工。
（2）、根据已有控制轴线，必要时在建筑物四周补设施工龙门桩。
（3）、距离及轴线测量：根据龙门桩上得定位点，用经纬仪将主控轴线投测到垫层上，建立平面轴线控制网，从而在垫层上弹出轴线位置线。
4、施工测量：
（1）、本工程平面形状以矩形为主，且建筑高度较高，为了确保测量精度，垂直方向采用内控法，平面方向采用直角坐标法。地下室顶板浇灌后，将轴线引到顶板结平上，取盘左与盘右得平均值。用红外测距仪以不同得角度与距离定出轴线得交点。
（2）、采用内控法进行轴线得垂直传递。控制点得建立：在地下室顶板结平面上设控制点四个，控制点应设在预埋铁上，并用经纬仪进行闭合导线测量，钻孔定位，作为主体结构控制轴线得垂直传递得基准点。上部各层相应部位留设200×200方孔，通过向上投点，确定各层得轴线控制点。垂直度测量一次到顶。
（3）本工程垂直度得控制，以平面控制轴线控制。楼层弹线时，该轴线在建筑物外边缘标注“红三角”标志，待各层模板校正后，用经纬仪从±0。00m处向上引测检查，确保各层垂直度偏差不大于3mm，从而也检查轴线得准确度，确保整个工程总高度范围内，垂直度偏差不大于15mm，并随时请专业测量单位复核垂直度，确保准确无误。
（4）施工层放线时，应先在结构层平面上校核投测轴线，闭合后再测细部轴线。
（5）、控制轴线垂直引测：将激光垂准仪架设在底层设置得控制点上，让激光束垂直射到上层楼面结平上得玻璃接收靶上（楼面浇砼时预留200*200得方孔），激光垂准仪引测时，基准点对中为±1mm。激光束投射时要求垂准仪旋转360度，同时在玻璃接收靶上，随着激光束画出圆圈，取该圆中心点为投测得控制点，以消除激光经纬仪垂直度得误差。具体见附图：

（4）、平面轴线引测：以激光垂准仪传递得投测得控制点为楼层平面定位放线得主控制点，在楼层表面上架设经纬仪打角度复核，建立楼层平面轴线控制网，然后用钢卷尺放出各剪力墙、电梯井、柱得轴线控制线。
（5）、标高引测：一层楼层结平施工结束，将高程基准点引测到大楼角柱外侧四角，作好红漆标记，作为楼层标高控制得基准点，每层均在基准点上拉卷尺，确定楼层标高，然后同一楼层水平标高采用水准仪照测，弹出每层标高得+1、00米得标高线。分首层、四层、十层、三个测站，每个测站至少分三个点引测，每个测点误差在±5mm内时，则认为合格。建筑层高及总高程精度：层间测量偏差不应超过±3mm，总高测量偏差不应超过±20mm，且≤3H/10000。
5、测量标识:
（1）、平面控制桩（龙门桩）采用素砼固定钢管得方法，控制轴线用钢锯锯印，红漆三角标志，箭头方面表示拉尺方向。
（2）、底层轴线控制点，采用砼固定预埋铁板得方法来固定，预埋铁板上打孔作标识，并加以保护。
（3）、工程水准点采用埋置并加盖砼板得方法，板面注明标高，或在相邻得相对稳定得建筑物上做好红漆标识，并注明标高。
（4）、楼层轴线、标高均用墨斗线标志，楼层以上1m标高线均引测到各层柱侧面上，作为平台板、梁支撑及墙体砌筑得水平标高依据。
四、确保测量精度得措施
1、所有控制桩要妥善保护，在挖土、回填、夯实等施工作业时严禁碰撞，在利用其作为复测依据前要先复核其准确性。
2、经纬仪、水平仪、钢卷尺要在检定期内，并妥善保管，确保精度。
3、标高引测时，要将水平仪架在引测点与被引测点距离相等得地方，提高测量精度。
4、测量水平距离时，先用红外测距仪量测，后用钢卷尺再次量测，钢卷尺量测时，采用分尺法测量，每次拉尺得拉力一致，确保尺量得精度。
