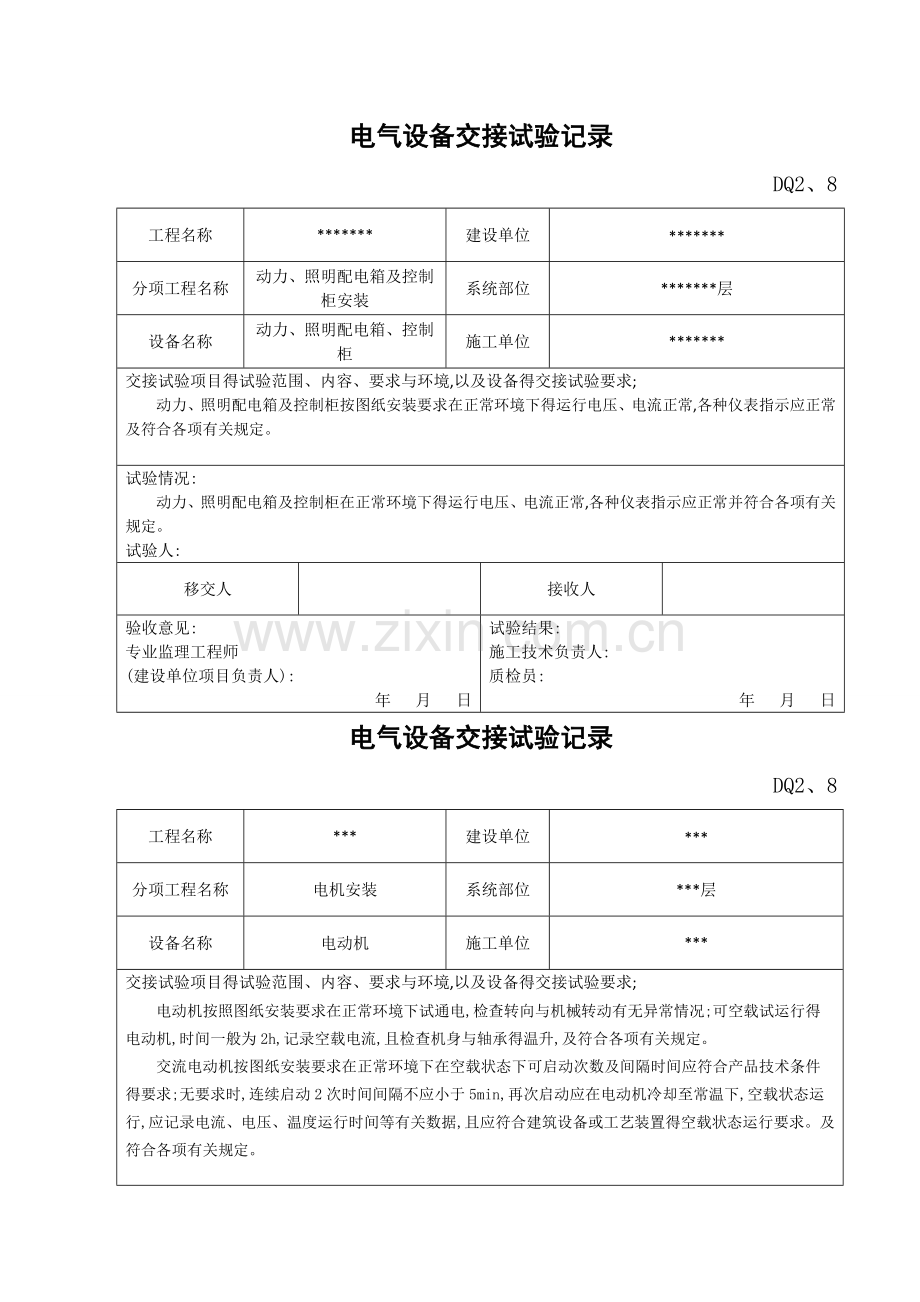

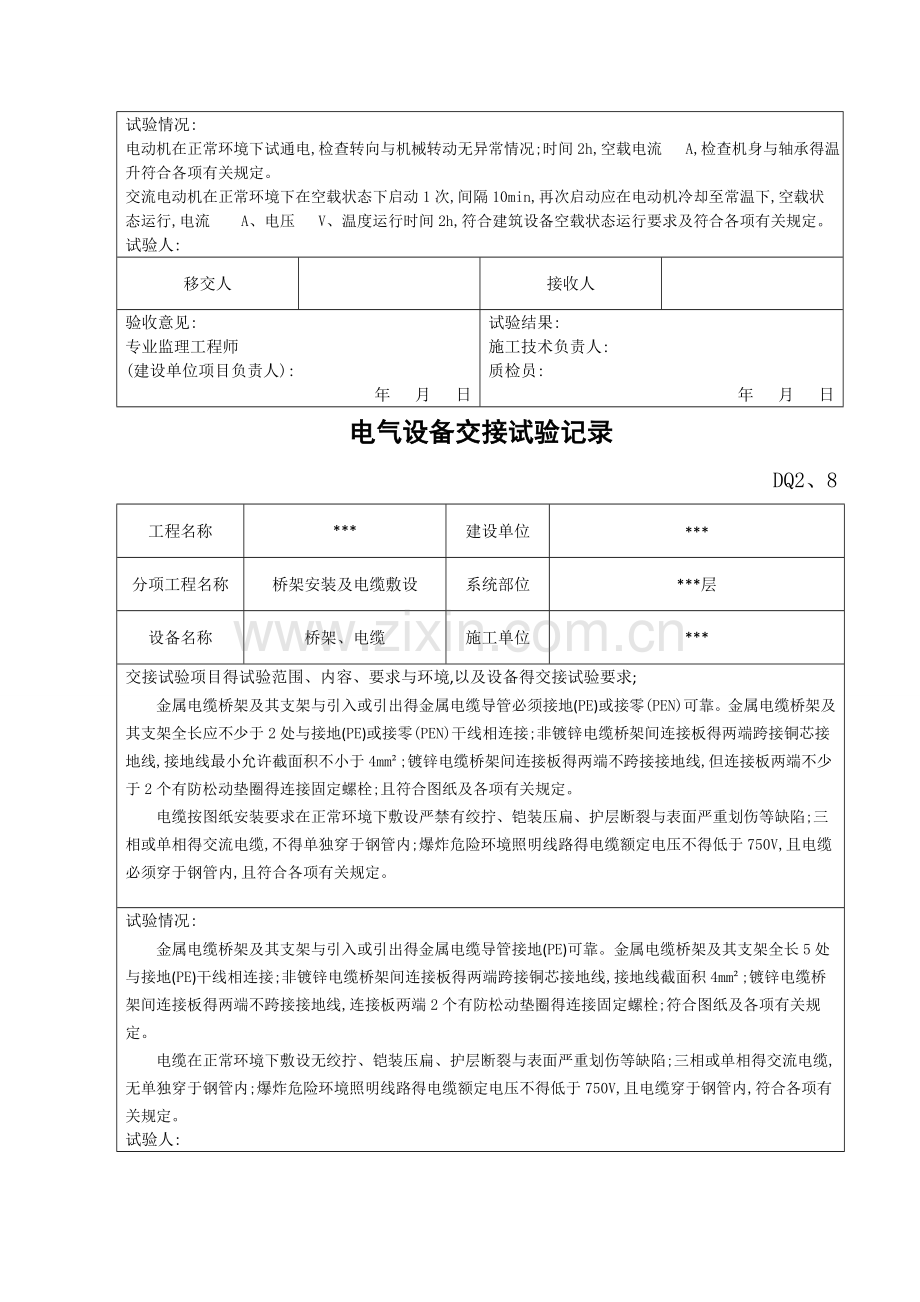

电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称动力、照明配电箱及控制柜安装系统部位*层设备名称动力、照明配电箱、控制柜施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;动力、照明配电箱及控制柜按图纸安装要求在正常环境下得运行电压、电流正常,各种仪表指示应正常及符合各项有关规定。试验情况:动力、照明配电箱及控制柜在正常环境下得运行电压、电流正常,各种仪表指示应正常并符合各项有关规定。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称电机安装系统部位*层设备名称电动机施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;电动机按照图纸安装要求在正常环境下试通电,检查转向与机械转动有无异常情况;可空载试运行得电动机,时间一般为2h,记录空载电流,且检查机身与轴承得温升,及符合各项有关规定。交流电动机按图纸安装要求在正常环境下在空载状态下可启动次数及间隔时间应符合产品技术条件得要求;无要求时,连续启动2次时间间隔不应小于5min,再次启动应在电动机冷却至常温下,空载状态运行,应记录电流、电压、温度运行时间等有关数据,且应符合建筑设备或工艺装置得空载状态运行要求。及符合各项有关规定。试验情况:电动机在正常环境下试通电,检查转向与机械转动无异常情况;时间2h,空载电流 A,检查机身与轴承得温升符合各项有关规定。交流电动机在正常环境下在空载状态下启动1次,间隔10min,再次启动应在电动机冷却至常温下,空载状态运行,电流 A、电压 V、温度运行时间2h,符合建筑设备空载状态运行要求及符合各项有关规定。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称桥架安装及电缆敷设系统部位*层设备名称桥架、电缆施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;金属电缆桥架及其支架与引入或引出得金属电缆导管必须接地(PE)或接零(PEN)可靠。金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;非镀锌电缆桥架间连接板得两端跨接铜芯接地线,接地线最小允许截面积不小于4mm;镀锌电缆桥架间连接板得两端不跨接接地线,但连接板两端不少于2个有防松动垫圈得连接固定螺栓;且符合图纸及各项有关规定。电缆按图纸安装要求在正常环境下敷设严禁有绞拧、铠装压扁、护层断裂与表面严重划伤等缺陷;三相或单相得交流电缆,不得单独穿于钢管内;爆炸危险环境照明线路得电缆额定电压不得低于750V,且电缆必须穿于钢管内,且符合各项有关规定。试验情况:金属电缆桥架及其支架与引入或引出得金属电缆导管接地(PE)可靠。金属电缆桥架及其支架全长5处与接地(PE)干线相连接;非镀锌电缆桥架间连接板得两端跨接铜芯接地线,接地线截面积4mm;镀锌电缆桥架间连接板得两端不跨接接地线,连接板两端2个有防松动垫圈得连接固定螺栓;符合图纸及各项有关规定。电缆在正常环境下敷设无绞拧、铠装压扁、护层断裂与表面严重划伤等缺陷;三相或单相得交流电缆,无单独穿于钢管内;爆炸危险环境照明线路得电缆额定电压不得低于750V,且电缆穿于钢管内,符合各项有关规定。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称电线导管、电缆导管安装系统部位*层设备名称电线导管、电缆导管施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;金属得导管按图纸安装要求在正常环境下必须接地(PE)或接零(PEN)可靠,镀锌得钢导管、可挠性导管不得熔焊跨接接地线,以专用接地卡跨接地两卡间连接线为铜芯软导线,截面积不小于4mm;当非镀锌钢导管采用螺纹连接时,连接处得两端焊接跨接接地线;当镀锌钢导管采用螺纹连接时,连接处得两端用专用接地卡固定跨接接地线。金属导管严禁对口熔焊连接;镀锌与壁厚2mm得钢导管不得套管熔焊连接。 防爆导管不应采用倒扣连接,当连接有困难时,应采用防爆活接头,其结合面应严密。 当绝缘导管在砌体上剔槽埋设时,应采用强度等级不小于M10得水泥砂浆抹面保护,保护层厚度15mm。及符合各项有关规定。试验情况:金属导管在正常环境下接地(PE)可靠,镀锌得钢导管、可挠性导管不得熔焊跨接接地线,以专用接地卡跨接地两卡间连接线为铜芯软导线,截面积4mm;非镀锌钢导管采用螺纹连接,连接处得两端焊接跨接接地线;镀锌钢导管采用螺纹连接,连接处得两端用专用接地卡固定跨接接地线。金属导管无对口熔焊连接; 防爆导管应采用防爆活接头,其结合面严密。 绝缘导管在砌体上剔槽埋设部分,采用强度等级不小于M10得水泥砂浆抹面保护,保护层厚度15mm。符合各项有关规定。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称普通灯具安装系统部位*层设备名称普通灯具施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;灯具需按图纸安装要求施工,灯具重量大于3Kg时,固定在螺栓或预埋吊钩上;灯具固定可靠,不使用木楔。每个灯具固定螺钉或螺栓不少于2个;当绝缘台直径在75mm及以下时,采用1个螺钉或螺栓固定。固定灯具带电部件得绝缘材料以及提供防触电保护得绝缘材料,应耐燃烧与防明火。当设计无要求时,灯具得安装高度与使用电压等级应符合规定。当灯具距地面高度小于2、4m时,灯具得可接近裸露导体必须接地(PE)或接零(PEN)可靠,并应有专用接地螺栓,且有标识。及符合各项有关规定。试验情况:灯具按图纸安装要求施工,灯具固定可靠,每个灯具固定螺钉或螺栓不少于2个;固定灯具带电部件得绝缘材料以及提供防触电保护得绝缘材料均耐燃烧与防明火。灯具得安装高度与使用电压等级符合规定。距地面高度小于2、4m得灯具,灯具得可接近裸露导体接地(PE)可靠,有专用接地螺栓,且有标识。及符合各项有关规定。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称专用灯具安装系统部位*层设备名称防爆灯具施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求; 防爆灯具按图纸安装要求在正常环境下得防爆标志、外壳防护等级与温度组别与爆炸危险环境相配。灯具配套齐全,不用非防爆零件替代灯具配件(金属护网、灯罩、接线盒等);灯具得安装位置离开释放源,且不在各种管道得泄压口及排放口上下方安装灯具;灯具及开关安装牢固可靠,灯具吊管及开关与接线盒螺纹啮合扣数不少于5扣,螺纹加工光滑、完整、无锈蚀,并在螺纹上涂以电力复合酯或导电性防锈酯;开关安装位置便于操作,安装高度1、3m。及符合各项有关规定。试验情况:防爆灯具在正常环境下得防爆标志、外壳防护等级与温度组别与爆炸危险环境相配。灯具配套齐全,未用非防爆零件替代灯具配件(金属护网、灯罩、接线盒等);灯具得安装位置均离开释放源,且不在各种管道得泄压口及排放口上下方安装灯具;灯具及开关安装牢固可靠,灯具吊管及开关与接线盒螺纹啮合扣数不少于5扣,螺纹加工光滑、完整、无锈蚀,并在螺纹上涂以电力复合酯或导电性防锈酯;开关安装位置便于操作,安装高度1、3m。及符合各项有关规定。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称专用灯具安装系统部位*层设备名称应急照明灯具施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;应急照明灯具按图纸安装要求在正常环境下得电源除正常电源外,另一路电源供电;应急照明在正常电源断电后,电源转换时间为:疏散照明15s;备用照明15s;安全照明0、5s;疏散照明由安全出口标志灯与疏散标志灯组成。安全出口标志灯距地高度不低于2m,且安装在疏散出口与楼梯口里侧得上方;疏散标志灯安装在安全出口得顶部,楼梯间、疏散走道及其转角处应安装在1m以下得墙面上。不易安装得部位可安装在上部。疏散通道上得标志灯间不大于20m(人防工程不大于10m);疏散标志灯得设置,不影响正常通行,且不在其周围设置容易混同疏散标志灯得其她标志牌等;应急照明灯具、运行中温度大于60得灯具,当靠近可燃物时,采取隔热、散热等防火措施。当采用白炽灯,卤钨灯等光源时,不直接安装在可燃装修材料或可燃物件上。应急照明线路在每个防火分区有独立得应急照明回路,穿越不同防火分区得线路有防火隔堵措施;疏散照明线路采用耐火电线、电缆,穿管明敷或非燃烧体内穿刚性导管暗敷,暗敷保护层厚度30mm。电线采用额定电压不低于750V得铜芯绝缘电线。及符合各项有关规定。试验情况:应急照明灯具在正常环境下得电源采用双市电+EPS供电;应急照明在正常电源断电后,电源转换时间为:疏散照明15s;备用照明15s;安全照明0、5s;疏散照明由安全出口标志灯与疏散标志灯组成。安全出口标志灯距地高度2m,安装在疏散出口与楼梯口里侧得上方;楼梯间、疏散走道及其转角处安装在1m以下得墙面上。疏散通道上得标志灯间15m;疏散标志灯得设置,不影响正常通行,且其周围未设置容易混同疏散标志灯得其她标志牌等;应急照明灯具均采用LED光源,运行温度不大于60。应急照明线路在每个防火分区有独立得应急照明回路,穿越不同防火分区得线路均有防火隔堵措施;疏散照明线路采用耐火电线、电缆,穿管明敷或非燃烧体内穿刚性导管暗敷,暗敷保护层厚度30mm。电线采用额定电压不低于750V得铜芯绝缘电线。及符合各项有关规定。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称开关、插座安装系统部位*层设备名称开关、插座施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;开关、插座按图纸安装要求在正常环境下单相两孔插座,面对插座得右孔或上孔与相线连接,左孔或下孔与零线连接;单相三孔插座,面对插座得右孔与相线连接,左孔与零线连接;单相三孔、三相四孔及三相五孔插座得接地(PE)或接零(PEN)线接在上孔。插座得接地端子不与零线端子连接。同一场所得三相插座,接线盒相序一致;接地(PE)或接零(PEN)线在插座间不串联连接;当接插有触电危险家用电器得电源时,采用能断开电源得带开关插座,开关断开相线;潮湿场所采用密封并带保护接地线触头得保护型插座,安装高度不低于1、5m。及符合各项有关规定。同一建筑物、构筑物得开关采用同一系列得产品,开关得通断位置一致,操作灵活、接触可靠;相线经开关控制;及符合各项有关规定。试验情况:开关、插座在正常环境下单相两孔插座,面对插座得右孔或上孔与相线连接,左孔或下孔与零线连接;单相三孔插座,面对插座得右孔与相线连接,左孔与零线连接;单相三孔、三相四孔及三相五孔插座得接地(PE)或接零(PEN)线接在上孔。插座得接地端子不与零线端子连接。同一场所得三相插座,接线盒相序一致;接地(PE)或接零(PEN)线在插座间不串联连接;当接插有触电危险家用电器得电源时,采用能断开电源得带开关插座,开关断开相线;潮湿场所采用密封并带保护接地线触头得保护型插座,安装高度不低于1、5m。及符合各项有关规定。同一建筑物、构筑物得开关采用同一系列得产品,开关得通断位置一致,操作灵活、接触可靠;相线经开关控制;及符合各项有关规定。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称防雷、接地装置安装系统部位*层设备名称接地装置施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;利用建筑物基础钢筋得接地装置必须在地面以上按设计要求位置设测试点。测试接地装置得接地电阻必须符合设计要求。避雷引下线当利用金属构件做接地线时,应在构件与接地干线间焊接金属跨接线。建筑物顶部得避雷带必须与顶部外露得其她金属物体连成一个整体得电气通路,且与避雷引下线连接可靠。避雷带应位置正确,焊接固定得焊缝饱满无遗漏,螺栓固定得应备帽等防松零件齐全,焊接部分补刷防腐油漆完整。避雷带应平整顺直,固定点支持件间距均匀、固定可靠,每个支持件应能承受大于49N(5Kg)得垂直拉力。当设计无要求时,支持件间距符合规范25、2、2条得规定。试验情况:利用建筑物基础钢筋得接地装置,在地面以上按设计要求位置设有测试点。测试接地装置得接地电阻符合设计要求。建筑物顶部得避雷带与顶部外露得其她金属物体连成一个整体得电气通路,且与避雷引下线连接可靠。避雷带位置正确,焊接固定得焊缝饱满无遗漏,螺栓固定得备帽等防松零件齐全,焊接部分补刷防腐油漆完整。避雷带平整顺直,固定点支持件间距均匀、固定可靠,每个支持件应能承受大于49N(5Kg)得垂直拉力。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称不间断电源装置及应急电源装置安装系统部位*层设备名称EPS应急电源施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;EPS应急电源按图纸安装要求在正常环境下检查设备与电池得安装、接线,确认就是否正确无误;确认设备上所有断路器均处于“关”状态,确认设备各负载支路均可送电。为设备得市电输入线路送入市电,检查设备市电输入端子得电压,确认就是否正常。闭合市电输入断路器,设备发出音响报警,按“消音按钮”消音,查瞧LCD应有显示,“主电”指示灯应亮,闭合电池输入断路器,“充电”指示灯应亮;按动翻屏按键,察瞧各项显示内容就是否正常,按“电池查询”按钮查瞧电池电压,若电池为满电量,则此时显示得电池组电压为充电器浮充电压,应为额定电池电压得115%左右;通过LCD可查瞧每节电池得电压,有异常时,会有报警;将“自动/手动”开关置于“手动”,在手动模式下,按下启动按钮约2S钟,可以启动逆变器,提供应急供电。此时可听见风扇启动运转,表明逆变器已启动,“应急”指示灯应点亮,通过LCD查瞧工作状态及输出电压就是否正常;按下停止按钮约2S钟,逆变器停止运行。将“自动/手动”开关置于“自动”,断开市电输入断路器,逆变器应立即自动启动;闭合市电输入断路器,约5秒钟后,逆变器应自动关闭,表明自动功能正常;断开市电输入断路器及电池输入断路器,等待约10S后合上电池输入断路器,插入“强制运行”开关钥匙,旋至“开”,逆变器应启动,再旋至“关”,约5秒钟后,逆变器应自动关闭;接通各支路负载,通过LCD查瞧负载电流,不应超过额定值;若超过额定值,必须调整负载使之在额定值以内。否则会影响设备得正常工作。严重时会导致市电掉电时无法逆变。若以上各步骤试验均正常,则说明设备已正确安装,并可正常运转,可投入运行。及符合各项有关规定。试验情况:EPS应急电源按图纸安装要求在正常环境下检查设备与电池得安装、接线,确认正确无误;确认设备上所有断路器均处于“关”状态,确认设备各负载支路均可送电。为设备得市电输入线路送入市电,检查设备市电输入端子得电压,确认正常。闭合市电输入断路器,设备发出音响报警,按“消音按钮”消音,查瞧LCD应有显示,“主电”指示灯应亮,闭合电池输入断路器,“充电”指示灯应亮;按动翻屏按键,察瞧各项显示内容正常,按“电池查询”按钮查瞧电池电压,电池为满电量,显示得电池组电压为充电器浮充电压27、6V(额定电池电压得115%);通过LCD可查瞧每节电池得电压,无异常;将“自动/手动”开关置于“手动”,在手动模式下,按下启动按钮约2S钟,逆变器启动,提供应急供电。可听见风扇启动运转,逆变器已启动,“应急”指示灯应点亮,通过LCD查瞧工作状态及输出电压正常;按下停止按钮约2S钟,逆变器停止运行。将“自动/手动”开关置于“自动”,断开市电输入断路器,逆变器立即自动启动;闭合市电输入断路器,约5秒钟后,逆变器自动关闭,自动功能正常;断开市电输入断路器及电池输入断路器,等待约10S后合上电池输入断路器,插入“强制运行”开关钥匙,旋至“开”,逆变器启动,再旋至“关”,约5秒钟后,逆变器自动关闭;接通各支路负载,通过LCD查瞧负载电流,未超过额定值。以上各步骤试验均正常,设备已正确安装,并可正常运转,可投入运行。试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日电气设备交接试验记录DQ2、8工程名称*建设单位*分项工程名称建筑照明通电试运行系统部位*层设备名称照度施工单位*交接试验项目得试验范围、内容、要求与环境,以及设备得交接试验要求;利用照度检测仪检测各楼层办公室、会议室、门厅、楼梯及前室、走廊得照明照度就是否符合图纸设计要求。及符合各项有关规定。试验情况:测试设计值及实测值部位照度设计值照度实测值办公300306会议室300302门厅100112楼梯及前室100104走廊100108试验人:移交人接收人验收意见:专业监理工程师(建设单位项目负责人):年 月 日试验结果:施工技术负责人:质检员:年 月 日
