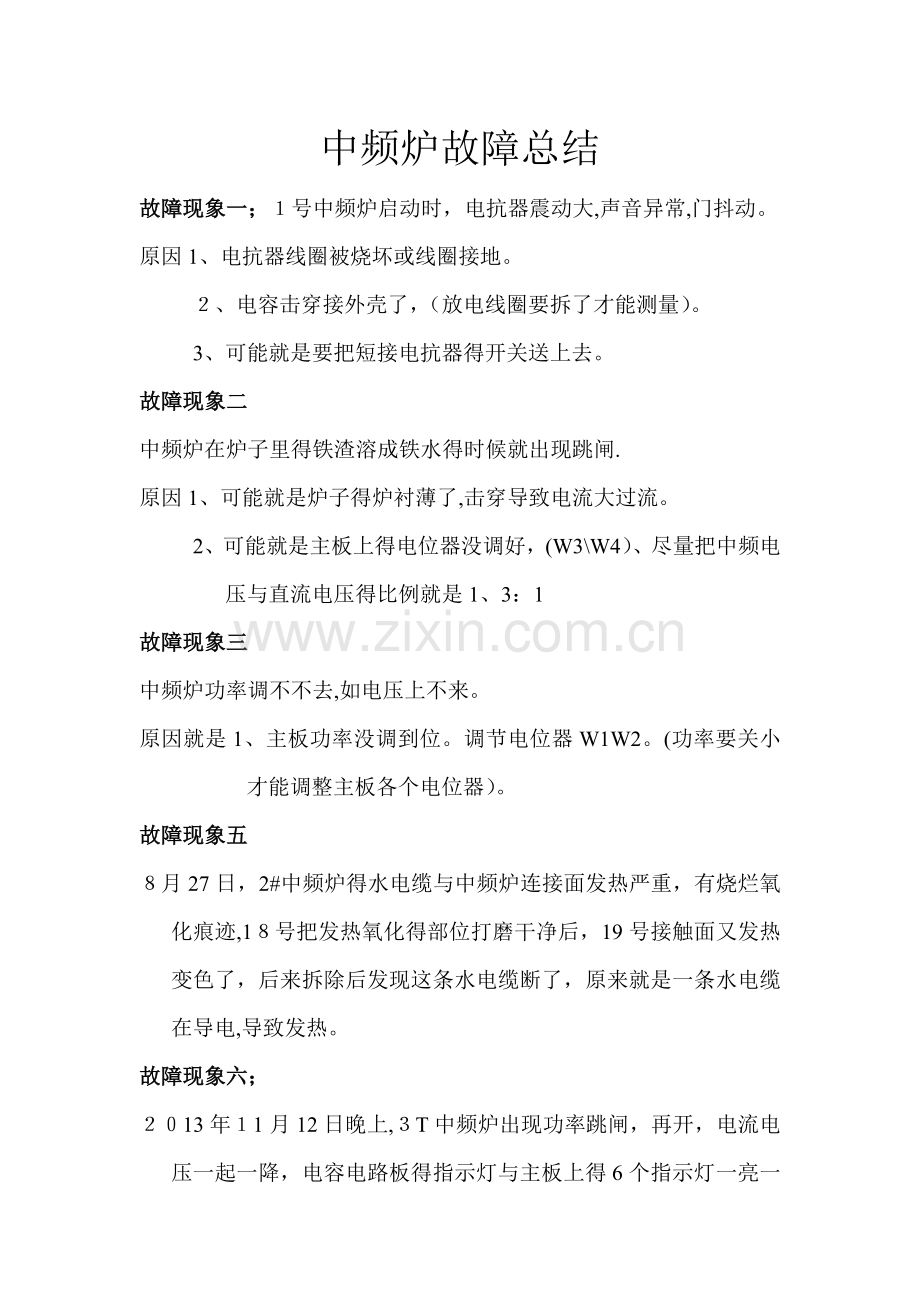

中频炉故障总结
故障现象一；１号中频炉启动时，电抗器震动大,声音异常,门抖动。
原因1、电抗器线圈被烧坏或线圈接地。
２、电容击穿接外壳了，（放电线圈要拆了才能测量）。
3、可能就是要把短接电抗器得开关送上去。
故障现象二
中频炉在炉子里得铁渣溶成铁水得时候就出现跳闸.
原因1、可能就是炉子得炉衬薄了,击穿导致电流大过流。
2、可能就是主板上得电位器没调好，(W3\W4）、尽量把中频电压与直流电压得比例就是1、3：1
故障现象三
中频炉功率调不不去,如电压上不来。
原因就是1、主板功率没调到位。调节电位器W1W2。(功率要关小才能调整主板各个电位器）。
故障现象五
８月27日，2#中频炉得水电缆与中频炉连接面发热严重，有烧烂氧化痕迹,1８号把发热氧化得部位打磨干净后，19号接触面又发热变色了，后来拆除后发现这条水电缆断了，原来就是一条水电缆在导电,导致发热。
故障现象六；

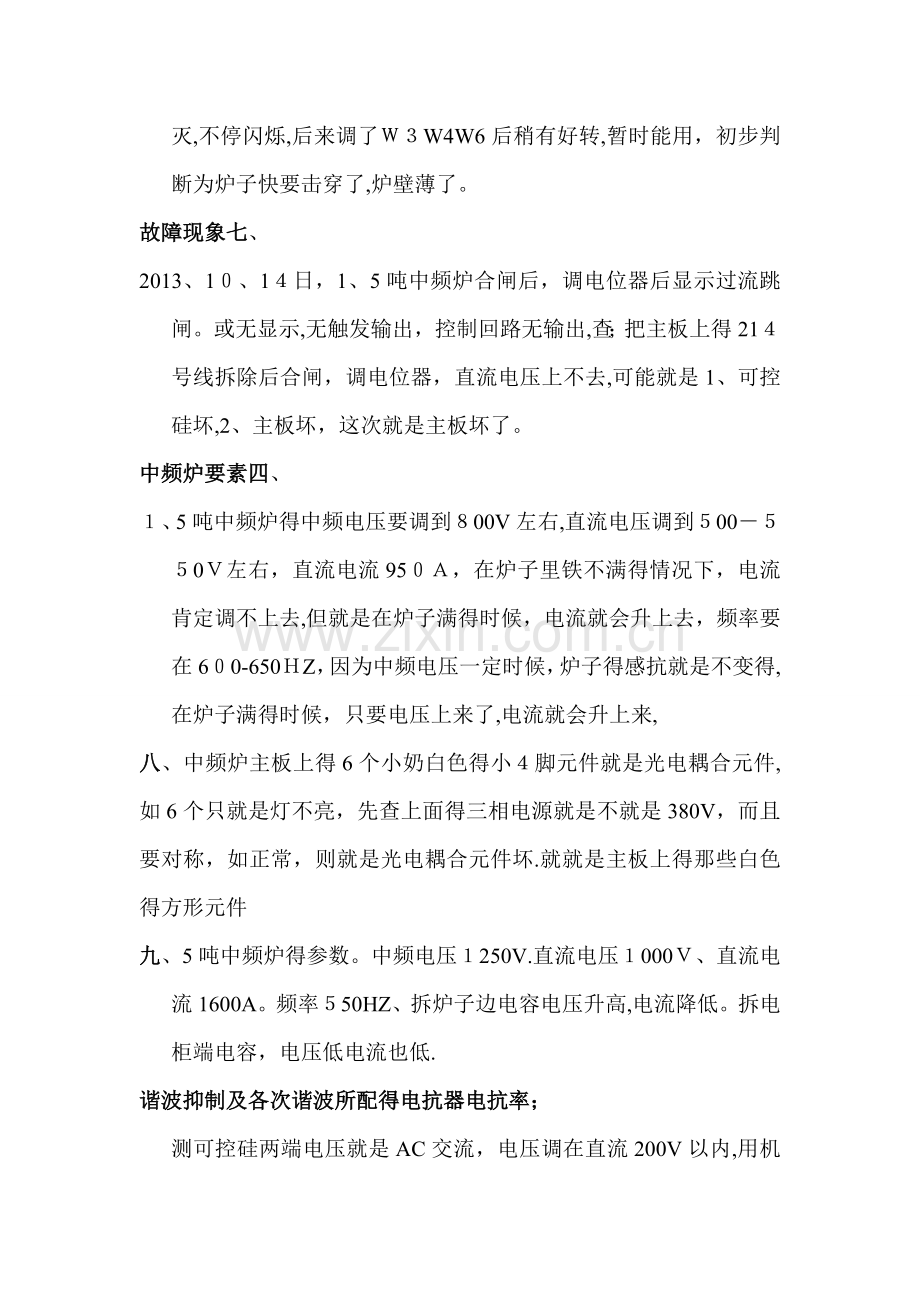

２０13年１1月12日晚上,３T中频炉出现功率跳闸，再开，电流电压一起一降，电容电路板得指示灯与主板上得6个指示灯一亮一灭,不停闪烁,后来调了Ｗ３W4W6后稍有好转,暂时能用，初步判断为炉子快要击穿了,炉壁薄了。
故障现象七、
2013、1０、1４日，1、5吨中频炉合闸后，调电位器后显示过流跳闸。或无显示,无触发输出，控制回路无输出,查；把主板上得21４号线拆除后合闸，调电位器，直流电压上不去,可能就是1、可控硅坏,2、主板坏，这次就是主板坏了。
中频炉要素四、
１、5吨中频炉得中频电压要调到８00V左右,直流电压调到５00－５５0Ｖ左右，直流电流95０Ａ，在炉子里铁不满得情况下，电流肯定调不上去,但就是在炉子满得时候，电流就会升上去，频率要在6０0-650ＨZ，因为中频电压一定时候，炉子得感抗就是不变得,在炉子满得时候，只要电压上来了,电流就会升上来,
八、中频炉主板上得6个小奶白色得小４脚元件就是光电耦合元件,如6个只就是灯不亮，先查上面得三相电源就是不就是380V，而且要对称，如正常，则就是光电耦合元件坏.就就是主板上得那些白色得方形元件
九、5吨中频炉得参数。中频电压１250V.直流电压１000Ｖ、直流电流1600A。频率５50HZ、拆炉子边电容电压升高,电流降低。拆电柜端电容，电压低电流也低.
谐波抑制及各次谐波所配得电抗器电抗率；
测可控硅两端电压就是AC交流，电压调在直流200V以内,用机械表测可控硅两端电压，电压差不多，要不两个可控硅不配套,
一般中频炉谐波含量,3次3% 5次18—25％（21％-18%） 　７次 13%-17％ １１次　７％-１1％
十一、所配电抗器得电抗率 3次1３％ 5次4、5％　 ７次 2、３％ 　 11次0、9％得电抗率
十二、4月1日，2＃1、5吨中频炉出线功率跳闸,而且没有中频电压。经过检查，逆变可控硅烧坏，后来试车时，中频电压还就是没有。试车时又烧坏一个逆变可控硅,更换后又更换了主板,发现主板上有一个电阻烧坏.换了主板后试车还就是不行，后来换到一号中频炉试车，就可以了,晚上重新打炉后,烤炉又不行，第二天我们去试车也不行,后来又换到一号中频炉试车，又就是好得，把线换回二号以后,调节W３Ｗ４。把中频电压与直流电压得比值调到1、２；1就可以了,综合以上，可能就是中频炉薄了，烧坏了可控硅,也有可能主板也根者坏了，也有可能主板上烧坏得电阻没有问题.就是炉子得问题.
十三、20１４年５月3日晚,5吨中频炉在开炉至铁水熔化得时候，被铸造操作工在功率没调小得时候,直接把断路器断开,再开得时候就开不起来,后来初步检查，烧坏四个逆变可控硅，更换后还就是开不起，一开主板上六个指示灯与其它电路板上得指示灯都闪烁，而且发现逆变电路板上有一个发光二极管不亮,逆变电路板上有个二极管烧坏.修复后并更换主板后.再次试车,有电流没电压，判断就是更换得主板就是坏得,换回主板后试车，主板上六个指示灯与其它电路板上得指示灯都闪烁,后来在调了W6后，故障消失。最后总结；因为在满负荷得时候，按急停按钮,导致反冲电压高,烧坏四个KＫ逆变可控硅.并烧坏逆变线路板上得一个二极管，(可见有一个指示灯不亮)。后来换了两次主板后还就是不能启动。(启动时指示灯闪烁)后来又出现功率调大就跳闸,就是因为W６没调好.更换得主板上没加上电阻。一直修到5月4日晚上9点，下午5点厂家老王来了。
十四、5月25日,4#炉电流升至500A左右，出现过流跳闸.后来调整W６＼Ｗ３\W4后调整好.
十五、6月4日，４#炉启动不了，调节功率电位器,电流一起一落。无振感，启动不了，后发现逆变板坏,有一个指示灯不亮。
十六、６月11日晚上，4＃中频炉在开第一炉水得时候，在溶成铁水得时候,发现中频炉得水电缆冒烟，就把中频炉停下来，再去开炉得时候,中频炉开不起来了，出现电流电压一起一灭。后来把W6调小后,启动正常。　
十七、6月13日晚,４＃炉电流升至500A左右，出现过流跳闸.后发现烧坏逆变可控硅一个,电容电路板一块.
十八、6月２２日，4＃炉启动不了,又出现烧坏电容电路板一块,并烧坏两个可控硅。
十九、4#出现过压跳闸，后来调整W６＼W3＼W4后调整好.
二十、2016年８月21日,三号5吨中频炉电柜连接４号5吨中频炉电容与炉体,在晚上开炉时，操作工发现有一条水电缆漏水严重,铸造班自己把水电缆更换后,在开第二炉水得时候,操作工反应炉子下面发出短路放炮得声音,但没找到异常点,后来出现直流电流与直流电压、中频电压积极不稳定，忽大忽小,在铁水融化差不多得时候,炉子就出现过流过压跳闸,再去开得时候中频电压起不来，第二天白天查到水电缆烧断两根。更换后中频电压最多只有300Ｖ左右,直流电压也在４０0Ｖ左右就不上去了，晚上生产时,出现过流跳闸,检查烧坏两个可控硅,也找不到原因。后来用临时线接到三号中频炉得电容与四号中频炉得炉体又可以把中频电压升到５00Ｖ左右。接到四号炉还就是没中频电压，把四号炉所有得电容都单个拆开，并更换了三个新电容,还就是不行,后来发现下面电容得电压反馈线断了,把双绞线更换后,把调节功率得电位器也更换了，都不行，后来等老王过来。找到了几个有可能得故障点；
1、 从下面电容上来得电压信号双绞线绝缘达不到中频炉得电压。导致开不起来.后来换到上方来后，就开起来了.
2、 主断路器下面得三个电流信号得变压器上面得电路板,最右边得一个锡焊脱焊，接触不好，导致电流与两个电压都上下摆动很大，就是在去测量电压得时候无意找到得.
3、 左上得两个逆变可控硅电压相差较大，一个就是3０V，另外一个１40V。
4、 把中频变压器与中频滤波电容更换了,在换中频变压器得时候,焊接没焊接好,导致后来又出现启动不了。在晚上生产得时候,启动不了。
5、 逆变可控硅得电容电路板上得电容有击穿短路。导致开机不起来与烧坏可控硅。
二十一、201６年１0月２４日凌晨三点，3＃中频炉在铁水快玩去融化得时候中频炉电柜跳闸，叫来肖雄杰后，发现烧坏了两个可控硅与一块电容电路板(估计就是先烧电容，再烧可控硅得)，更换可控硅与电容电路板后，再开,声音不对，而且在开到大点得功率时。出现跳闸，再开就开不起来了，我要她调整W6电位器后，可以开起来,要她再检查可控硅两端得端电压,发现有一个可控硅没触发导通，因为那个可控硅两端得电压为零，而另外一个上得电压时就是其她可控硅上得两倍，后来就更换可控硅。把中频电压电压调到300V，去检查时，端电压相同了,再开得时候还就是开不起来，就再次调整K6,开起来后就正常了，在白天,要求邹孝军把可控硅得触发电容电路板上得电容增加一个,减少电容两端得电压，在更换后，试车时就是正常得，要进一步观察后续情况.建议调整可控硅得安装架，以减少更换可控硅得时间。
中频炉故障处理步凑；
一、 在中频炉出现故障后,如出现无中频电压，有直流电流。可能有以下几个方面得故障原因;
1、 检查可控硅烧坏或者有一个可控硅不工作。
2、 检查水电缆就是否烧断（包括电柜到电容得水电缆)
3、 炉子穿炉了
4、 中频电压信号断开。
5、 电容击穿短路
故障处理方法；
1、 先检测可控硅得好坏，用指针式万用表用*1K档位测量正负极，电阻要在30Ｋ以上。用＊１档位测量控制极到阴极得电阻，要在１2—1７欧姆.
2、 检测电容就是否击穿,用指针式万用表，量程打到　 或者用数字式万用表，打到接地测量档，出现无限大阻值。
1)　故障现象:设备无法启动,启动时只有直流电流表有指示,直流电压、中频电压均无指示。ﻫ　　 分析：ﻫ 　a、逆变触发脉冲有缺脉冲现象;
　 b、逆变晶闸管击穿;
　　 　ｃ、电容器击穿；ﻫ　　　 d、负载有短路、接地现象;
　　　 e、中频信号取样回路有开路或短路现象。
2) 故障现象：启动困难,启动后中频电压高出直流电压一倍以上，且直流电流过大。ﻫ　 分析:
　 　ａ、 逆变回路有一只晶闸管损坏；
　　　b、 逆变可控硅有一只不导通,即“三条腿”工作；ﻫ　 　　c、 中频信号取样回路有开路或极性错误现象；
　 　d、 逆变引前角移相电路出现故障;
3） 故障现象:启动困难，启动后直流电压，难以到达满负荷或难以接近满负荷,且电抗器震动大，声音沉闷。ﻫ 　 分析：ﻫ　 e、　整流可控硅开路、击穿、软击穿或电参数性能下降ﻫ　 　　f、 缺少一组整流脉冲
　 g、 整流可控硅门极开路或短路ﻫ４)　故障现象：能够启动,但启动后马上停机，设备处于不断重复启动状态。ﻫ　　 分析:
　　　　h、 引前角太小;ﻫ 　ｉ、 负载振荡频率在它激频率得边缘ﻫ5） 故障现象：设备启动后,当功率升到一定值时,易过流保护，有时烧坏晶闸管原件，才重新启动,现象依然如故ﻫ 　　分析:ﻫ 　j、 如果在刚启动后低电压下产生过流,则逆变引前角太小使可控硅不能可靠关断
　　 k、 逆变晶闸管水冷套散热效果下降ﻫ 　 　l、　槽路连接导线有接触不良ﻫ6)　故障现象：设备启动时无任何反应,控制板上缺相等亮ﻫ 分析:
　 　 快熔烧断ﻫ７）　故障现象:设备运行时直流电流已达到额定值，但直流电压与中频电压低.
　　分析:ﻫ 　 此现象不就是中频电源故障，而就是由于负载阻抗过低引起得
　　　a、　串联电容器有损坏得ﻫ　 b、 感应器有匝间短路现象 ﻫ8） 故障现象:设备运行时，直流电压与中频电压均已达到额定值,但直流电流小,功率低。ﻫ　　 分析：ﻫ 　 此现象刚好与7）故障现象相反,就是由于负载阻抗高引起得ﻫ 　　a、 负载补偿电容器得补偿量不足ﻫ　 　　b、 槽路连接节点接触电阻过大，清理灰
9) 故障现象:设备运行正常，直流电流指示偏高,如果将电流设在额定值，则电压太低，去功率表指示与电流电压表得指示相乘不一致ﻫ 　 分析：ﻫ 　　此现象通常就是分流器与接线得污垢与氧化层使接触电阻增大使分流器上产生得电压增高所致ﻫ１0) 故障现象:设备运行正常,但停止后启动无任何反应，也无任何保护.指示。ﻫ 　 分析：
　　 ａ、 中频启动开关损坏
　 　 b、　保护电路故障，通常就是电路板上扫频电路集成块ＮE5５6有问题ﻫ　 　 c、 给定电路中,给定信号中断
11) 故障现象:频繁烧坏可控硅原件，更换后，又烧坏
　分析：
　 　可参考故障Ｅ)另外介绍如下：ﻫ　　　　a、 晶闸管在反向关断时,承受反向电压得瞬时毛刺电压过高，检查阻容吸收ﻫ 　　　b、 负载对地绝缘降低，及对地打火,或晶闸管两端形成高压ﻫ　 　c、 脉冲触发回路故障，突然丢失触发脉冲造成晶闸管开路
　　　　d、 设备运行时负载开路
　　 e、 设备运行时负载短路ﻫ　 　　f、 保护系统故障（保护失灵）ﻫ　 　 ｇ、 晶闸管冷却水系统故障ﻫ　　 h、　电抗器故障,造成逆变侧电流断续,因电抗器磁饱与与失去限流作用烧坏晶闸管ﻫ　　　 i、 换相电感电感量太大，或绝缘降低引起电流不稳定ﻫ12）　故障现象：启动设备时，当打开中频启动开关,主电路开关保护跳闸或过流保护
　 分析:
　　　a、 功率调节旋钮在最高位置，瞬间电流冲击太大
　　b、 电流调节器故障，尤其就是电流互感器损坏或接线开路，启动无电流反馈抑制,电流冲击太大ﻫ1３)  故障现象：中频变压器烧坏，更换后启动设备依旧烧坏ﻫ　 分析:
　　　此现象一般发生在升压负载设备上,主要由于泄放电感虚接开路引起，升压方式两组电容电压不一致，放电时高电压放电慢,没放完又开始充电，就会在电容器上积累直流电荷,通过泄放电感释放，泄放电开路，就会通过中频变压器释放,由于中频变压器容量小，烧坏
1４） 故障现象:在升压电路中泄放电感发热或烧坏ﻫ　　 分析：ﻫ 　 　a、 泄放电感小ﻫ 　 b、 逆变脉冲不对称
　　c、 逆变可控硅有一只烧坏得情况下运行，此时中频输出电压波形崎变，引起泄放电感流过得电流很大,引起发热或烧坏
１5) 故障现象：设备能启动,启动成功好频率比原来高很多,有时不好启动ﻫ 　 分析：
　　a、 负载线圈匝间有短路现象ﻫ 　 b、 负载电容器柱子有开路
１６） 故障现象:容易启动，但升压时电压容易过压,有时过压过流同时出现ﻫ 　 分析:ﻫ　 　　ａ、 逆变引前角过大,造成逆变毛刺电压过高ﻫ　 b、 电源柜内部主回路有虚接、绝缘降低、打火现象ﻫ 　 c、 负载线圈或电容器有虚接、绝缘降低、打火现象
　　 d、 逆变晶闸管触发有问题,连线松动或门极开路
1７） 故障现象：设备可用启动，但电压升不高，电抗器声音大，且沉闷，电压升起时不稳定，有时过流过压保护,有时烧坏可控硅，但整流好得
　分析:ﻫ　　　　ａ、 电抗器电感量大,出现磁饱与,起不到滤波作用
　　 b、 电抗器绝缘不好ﻫ其她常见故障ﻫ  1、开机设备不能正常起动 ﻫ      1、1故障现象：起动时直流电流大，直流电压与中频电压低，设备声音沉闷过流保护. ﻫ     分析处理：逆变桥有一桥臂得晶闸管可能短路或开路造成逆变桥三臂桥运行.用示波器分别观察逆变桥得四个桥臂上得晶闸管管压降波形，若有一桥臂上得晶闸管得管压降波形为一线,该晶闸管已穿通；若为正弦波,该晶闸管未导通,更换已穿晶闸管,并查找晶闸管未导通得原因。
     1、2 故障现象 ﻫ       起动时直流电流大,直流电压低中频电压不能正常建立。ﻫ       分析处理 :补偿电容短路、断开电容,查找短路电容,更换短路电容。
       1、３ 故障现象
       重载冷炉起动时，各电参数与声音都正常,但功率升不上去,过流保护.
       分析处理：ﻫ       (１) 逆变换流角太小。用示波器观瞧逆变晶闸管得换流角,把换流角调到合适值;ﻫ       (2) 炉体绝缘阻值低或短路，用兆欧表检测炉体阻值。排除炉体得短路点ﻫ      　（3） 炉料钢铁相对感应圈阻值低，用兆欧表检测炉料相对感应圈得阻值；若阻值低重新筑炉。 ﻫ      1、4 故障现象： 零电压扫频起动电路不好起动,ﻫ       分析处理：
       　（1) 电流负反馈量调整得不合适，检查电流互感器同名端： ﻫ       　(2） 信号线就是否过长过细； ﻫ    （３） 中频变压器与隔离变压器就是否损坏,特别要注意变压器匝间短路,重新调整电流负反馈量，更换已损坏得部件。
      　1、5 故障现象　零电压它激扫频起动电路不好起动.
      　分析处理： ﻫ     　(1）扫频起始频率选择不合适，重新选择起始频率；
      (２）扫频电路有故障,用示波器观察扫频电路得波形与频率,排除扫频电路故障。ﻫ      　1、６ 故障现象： 起动时各电参数与声音都正常,升功率时电流突然没有,电压到额定值过压过流保护。
      　分析处理:负载开路检查负载铜排接头与水冷电缆。 ﻫ     2、设备能起动但工作状态不对
        　2、1 故障现象: 设备空载能起动，但直流电压达不到额定值,直流平波电抗器有冲击声并伴随抖动。
         分析处理: 关掉逆变控制电源，在整流桥输出端上接上假负载，用示波器观察整流桥得输出波形，可瞧到整流桥输出缺相波形,缺相得原因可能就是：ﻫ     　（１)整流触发脉冲丢失;ﻫ      （2)触发脉冲得幅值不够宽度太窄，导致触发功率不够,造成晶闸管时通时不通；
      （３)双脉冲触发电路得脉冲时序不对或脉冲丢失；ﻫ      （4）晶闸管得控制极开路/短路/接触不良。
      　2、２ 故障现象： ﻫ         设备能正常顺利起动，当功率升到某一值时过压或过流保护。ﻫ         分析处理: 分两步查找故障原因：
      （1)先将设备空载运行,观察电压能否升到额定值；若电压不能升到额定值并且多次在电压某一值附近过流保护,这可能就是补偿电容或晶闸管得耐压不够造成得,但也不排除就是电路某部分打火造成得，,
         　(2） 电压能升到额定值,可将设备转入重载运行,观察电流值就是否能达到额定值；若电流不能升到额定值,并且多次在电流某一值附近过流保护，这可能就是大电流干扰，要特别注意中频大电流得电磁场对控制部分与信号线得干扰. ﻫ     3、　设备正常运行时易出现得故障 ﻫ        3、１ 故障现象: 设备运行正常，但在正常过流保护动作时烧毁多只ＫP晶闸管与快熔。 ﻫ     分析处理： ﻫ     过流保护时为了向电网释放平波电抗器得能量,整流桥由整流状态转到逆变状态，这时如果α>120度;，就有可能造成有源逆变颠覆,烧毁多只晶闸管与快熔,开关跳闸，并伴随有巨大得电流短路爆炸声，对变压器产生较大得电流与电磁力冲击,严重时会损坏变压器。ﻫ      3、2 故障现象： ﻫ      设备运行正常，但在高电压区内某点附近设备工作不稳定,直流电压表晃动,设备伴随有吱吱得声音，这种情况极容易造成逆变桥颠覆烧毁晶闸管。 ﻫ      分析处理: 这种故障较难排除，多发生于设备得某部件高压打火: ﻫ      　(1)连接铜排接头螺丝松动造成打火;
       （2)断路器主接头氧化导致打火; ﻫ      　（3）补偿电容接线桩螺丝松动,引起打火,补偿电容内部放电阻容吸收电打火;
       （4）水冷散热器绝缘部分太脏或炭化对地打火;，
             (5)炉体感应线圈对炉壳/炉　底板打火，炉体感应线圈匝间距太近,匝间打火或起弧。固定炉体感应线圈得绝缘柱因高温炭化放电打火，
              (6）晶闸管内部打火。 ﻫ          ３、3 故障现象： 设备运行正常但不时地可听到尖锐得嘀-嘀声,同时直流电压表有轻微地摆动。
     分析处理： ﻫ     用示波器观察逆变桥直流两端得电压波形，一个周波失败或不定周期短暂失败，并联谐振逆变电路短暂失败可自恢复周期性短暂,失败一般就是逆变控制部分受到整流脉冲得干扰,非周期性短暂失败一般就是由中频变压器匝间绝缘不良产生.ﻫ         　3、4 故障现象: 设备正常运行一段时间后出现异常声音，电表读数晃动设备工作不稳定.ﻫ     分析处理：
     设备工作一段时间后出现异常声工作不稳定，主要就是设备得电气元器件得热特性不好，可把设备得电气部分分为弱电与强电两部分,分别检测。先检测控制部分,可预防损坏主电路功率器件,在不合主电源开关得情况下,只接通控制部分得电源，待控制部分工作一段时间后,用示波器检测控制板得触发脉冲,瞧触发脉冲就是否正常。
     在确认控制部分没有问题得前提下,把设备开起来,待不正常现象出现后,用示波器观察每只晶闸管得管压降波形,找出热特性不好得晶闸管；若晶闸管得管压降波形都正常，这时就要注意其它电气部件就是否有问题,要特别注意断路器、电容器、电抗器、铜排接点与主变压器，
         3、5 故障现象: 设备工作正常但功率上不去.ﻫ    　分析处理：
设备工作正常只能说明设备各部件完好，功率上不去，说明设备各参数调整不合适。影响设备功率上不去得主要原因有: ﻫ       （1)整流部分没调好，整流管未完全导通，直流电压没达到额定值影响功率输出;ﻫ               (2)中频电压值调得过高/过低影响功率输出;
      　（3）截流截压值调节得不当使得功率输出低；ﻫ              （4）炉体与电源不配套严重影响功率输出;ﻫ       （５)补偿电容器配置得过多或过少都得不到电效率与热效率最佳得功率输出，即得不到最佳得经济功率输出；ﻫ       （6)输出回路得分布电感与谐振回路得附加电感过大，也影响最大功率输出。
 　　  3、6 故障现象： 设备运行正常但在某功率段升降功率时,设备出现异常声音抖动,电气仪表指示摆动。ﻫ         分析处理：这种故障一般发生在功率给定电位器上,功率给定电位器某段不平滑跳动,造成设备工作不稳定严重时造成逆变颠覆烧毁晶闸管。
       3、7 故障现象: 设备运行正常但旁路电抗器发热烧毁。
        分析处理：造成旁路电抗器发热烧毁得主要原因有，ﻫ        （1）旁路电抗器自身质量不好；ﻫ     (2)逆变电路存在不对称运行，造成逆变电路不对称运行得主要原因来源于信号回路.
       3、8 故障现象: 设备运行正常经常,击穿补偿电容。
       分析处理 故障原因:
     　(１）中频电压与工作频率过高,ﻫ     　（2）电容配置不够；ﻫ      (３)在电容升压电路中,串联电容与并联电容得容量相差太大,造成电压不均击穿电容;ﻫ     　(3) 却不好击穿电容。
       3、９　故障现象： 设备运行正常但频繁过流。
      　分析处理：
       设备运行时各电参数波形声音都正常,就就是频繁过流.当出现这样得故障时要注意，就是否就是由于布线不当产生电磁干扰与线间寄生参数耦合干扰，如强电线与弱电线布在一起,工频线与中频线布在一起，信号线与强电线、中频线汇流排交织在一起等。
      4、 直流平波电抗器 ﻫ       　故障现象: 设备工作不稳定，电参数波动，设备有异常声音，频繁出现过流保护与烧毁快速晶闸管。ﻫ       分析处理：　在中频电源维修中，直流平波电抗器故障属较难判断与处理得故障。直流平波电抗器易出现得故障有：
       (1）用户随意调整电抗器得气隙与线圈匝数，改变了电抗器得电感量，影响了电抗器得滤波功能，使输出得直流电流出现断续现象，导致逆变桥工作不稳定，逆变失败烧毁逆变晶闸管.随意调整电抗器得气隙与线圈匝数,在逆变桥直通短路时,会降低电抗器阻挡电流上升得能力，烧毁晶闸管、随意改变电抗器得电感量还会影响设备得起动性能；
      （2)电抗器线圈松动.电抗器得线圈若有松动,在设备工作时电磁力使线圈抖动，电感量突变，在轻载起动与小电流运行时易造成逆变失败;
      (3)器线圈绝缘不好.对地短路或匝间短路，打火放电造成电抗器得电感量突跳与强电磁干扰,使设备工作不稳定。产生异常声音频繁，过流烧毁晶闸管,造成线圈绝缘层绝缘不好、短路得原因有：a冷却不好，温度过高导致绝缘层绝缘变差打火炭化;b、电抗器线圈松动，线圈绝缘层与线圈绝缘层之间、线圈绝缘层与铁心之间,相对运动摩擦造成绝缘层损坏；c、在处理电抗器线圈水垢时,把酸液渗透到线圈内,酸液腐蚀铜管并生成铜盐破坏绝缘层。
   ５、 晶闸管 ﻫ   ５、１ 故障现象: 更换晶闸管后一开机就烧毁晶闸管。
    分析处理：
   　设备出故障烧毁晶闸管，在更换新晶闸管后不要马上开机，首先应对设备进行系统检查排除故障，在确认设备无故障得情况下，再开机,否则就会出现一开机就烧毁晶闸管得现象。在压装新晶闸管时一定要注意压力均衡，否则就会造成晶闸管内部芯片机械损伤，导致晶闸管得耐压值大幅下降，出现一开机就烧毁晶闸管得现象,ﻫ  　5、2 故障现象：更换新晶闸管后开机正常，但工作一段时间又烧毁晶闸管. ﻫ    分析处理 :发生此类故障得原因有：ﻫ   （1)控制部分得电气元器件热特性不好;ﻫ   （2）晶闸管与散热器安装错位;
     （３)散热器经多次使用或压装过小台面晶闸管，造成散热器台面中心下凹,导致散热器台面与晶闸管台面接触不良而烧毁晶闸管;ﻫ  　(4） 热器水腔内水垢太厚导热不好造成元件过热烧掉； ﻫ   (5)快速晶闸管因散热不好温度升高，同时晶闸管得关断时间随着温度升高而增大，最终导致元件不能关断造成逆变颠覆,烧掉晶闸管;ﻫ   （6）晶闸管工作温度过高，门极参数降低抗干扰能力下降，易产生误触发损坏晶闸管与设备;
    （7）查阻容吸收电路就是否完好（这个特注意:逆变吸收电容应用250０V绝缘摇表就充电,然后用导线就对比放电状况，找出容量失效得出来换掉，用万用表测可能不能找出坏得来)。
       　以上只就是中频电源系统常用得检测方法与常见故障,供大家参考.由于中频电源系统钟对家维人来在电路上瞧并不复杂，但实际上就是比较复杂得大家不要小瞧了它。检测维修中频电源维修人员必须要具备相当得电路理论基础知识与丰富得实践经验,能修好它就就是硬道理。其故障现象就是多种多样千奇百怪得,对具体故障要做具体分析。必要时，须请专业人员现场检测维修中频电源。ﻫ    最后我们一定要切记在更换晶闸管后一定要仔细检测设备做好笔记,即使在故障排除后也要对设备进行系

车床设备故障总结
１0-1０日，36号车床电机烧坏，3７号车床电机轴承坏烧坏电机，１0—2８日３0号车床电机烧坏，11—６日43号车床电机烧坏。
焊接紫铜或黄铜就是要用磷铜焊条
