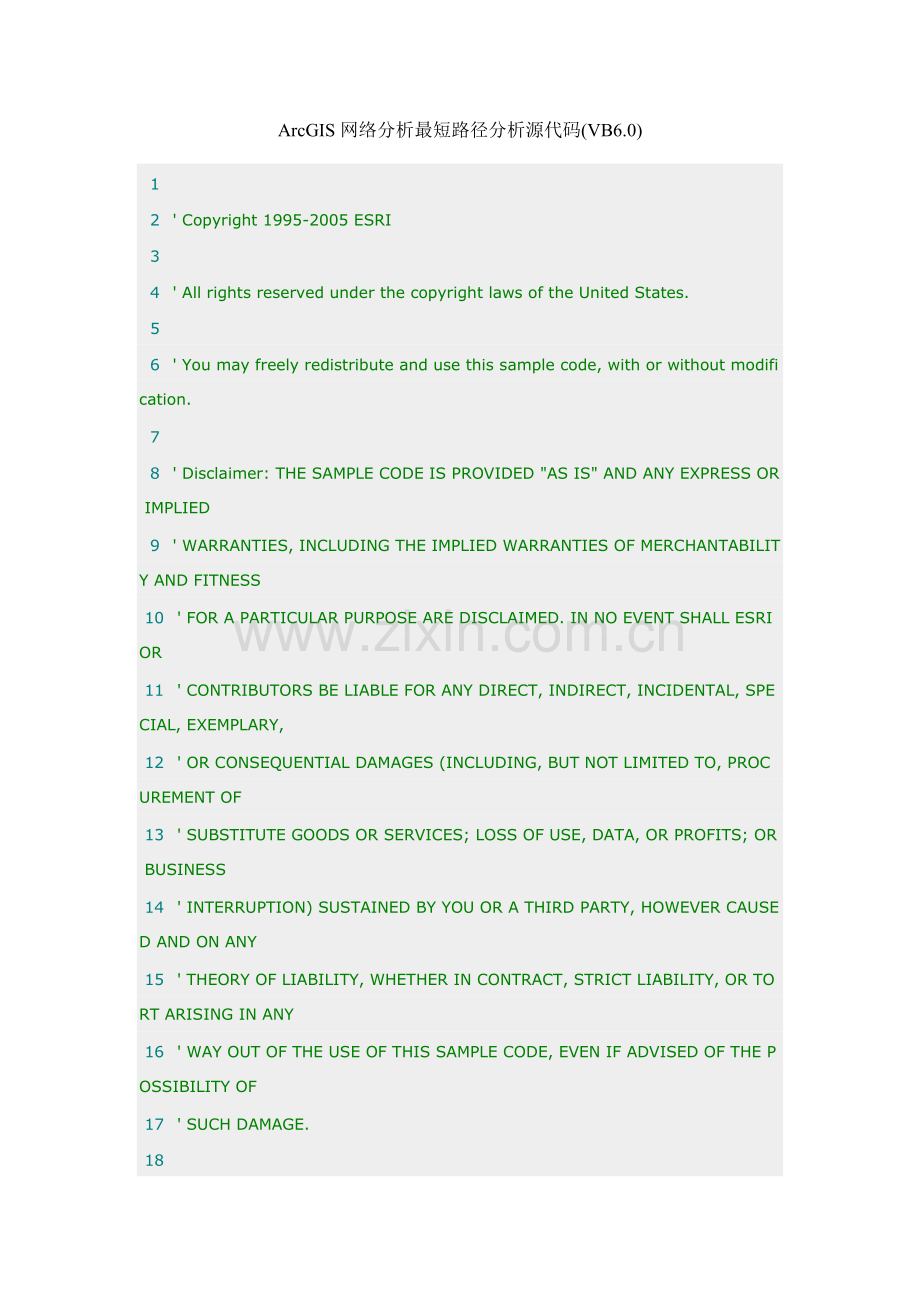

ArcGIS网络分析最短路径分析源代码(VB6.0)
  1
  2' Copyright 1995-2005 ESRI
  3
  4' All rights reserved under the copyright laws of the United States.
  5
  6' You may freely redistribute and use this sample code, with or without modification.
  7
  8' Disclaimer: THE SAMPLE CODE IS PROVIDED "AS IS" AND ANY EXPRESS OR IMPLIED
  9' WARRANTIES, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
 10' FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL ESRI OR
 11' CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY,
 12' OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF
 13' SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS
 14' INTERRUPTION) SUSTAINED BY YOU OR A THIRD PARTY, HOWEVER CAUSED AND ON ANY
 15' THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT ARISING IN ANY
 16' WAY OUT OF THE USE OF THIS SAMPLE CODE, EVEN IF ADVISED OF THE POSSIBILITY OF
 17' SUCH DAMAGE.
 18
 19' For additional information contact: Environmental Systems Research Institute, Inc.
 20
 21' Attn: Contracts Dept.
 22
 23' 380 New York Street
 24
 25' Redlands, California, U.S.A. 92373
 26
 27' Email: contracts@
 28
 29Option Explicit
 30
 31' vb version of the PathFinder object
 32
 33' 本地变量
 34Private m_ipGeometricNetwork As esriGeoDatabase.IGeometricNetwork
 35Private m_ipMap As esriCarto.IMap
 36Private m_ipPoints As esriGeometry.IPointCollection
 37Private m_ipPointToEID As esriNetworkAnalysis.IPointToEID
 38' 返回结果变量
 39Private m_dblPathCost As Double
 40Private m_ipEnumNetEID_Junctions As esriGeoDatabase.IEnumNetEID
 41Private m_ipEnumNetEID_Edges As esriGeoDatabase.IEnumNetEID
 42Private m_ipPolyline As esriGeometry.IPolyline
 43
 44
 45' Optionally set the Map (e.g. the current map in ArcMap),
 46' otherwise a default map will be made (for IPointToEID).
 47
 48Public Property Set Map(Map As esriCarto.IMap)
 49  Set m_ipMap = Map
 50End Property
 51
 52Public Property Get Map() As esriCarto.IMap
 53  Set Map = m_ipMap
 54End Property
 55
 56' Either OpenAccessNetwork or OpenFeatureDatasetNetwork
 57' needs to be called.
 58
 59Public Sub OpenAccessNetwork(AccessFileName As String, FeatureDatasetName As String)
 60
 61  Dim ipWorkspaceFactory As esriGeoDatabase.IWorkspaceFactory
 62  Dim ipWorkspace As esriGeoDatabase.IWorkspace
 63  Dim ipFeatureWorkspace As esriGeoDatabase.IFeatureWorkspace
 64  Dim ipFeatureDataset As esriGeoDatabase.IFeatureDataset
 65
 66  ' After this Sub exits, we'll have an INetwork interface
 67  ' and an IMap interface initialized for the network we'll be using.
 68
 69  ' close down the last one if opened
 70  CloseWorkspace
 71
 72  ' open the mdb
 73  Set ipWorkspaceFactory = New esriDataSourcesGDB.AccessWorkspaceFactory
 74  Set ipWorkspace = ipWorkspaceFactory.OpenFromFile(AccessFileName, 0)
 75
 76  ' get the FeatureWorkspace
 77  Set ipFeatureWorkspace = ipWorkspace
 78
 79  ' open the FeatureDataset
 80  Set ipFeatureDataset = ipFeatureWorkspace.OpenFeatureDataset(FeatureDatasetName)
 81
 82  ' initialize Network and Map (m_ipNetwork, m_ipMap)
 83  If Not InitializeNetworkAndMap(ipFeatureDataset) Then Err.Raise 0, "OpenAccessNetwork", "Error initializing Network and Map"
 84
 85End Sub
 86
 87Public Sub OpenFeatureDatasetNetwork(FeatureDataset As esriGeoDatabase.IFeatureDataset)
 88  ' close down the last one if opened
 89  CloseWorkspace
 90
 91  ' we assume that the caller has passed a valid FeatureDataset
 92
 93  ' initialize Network and Map (m_ipNetwork, m_ipMap)
 94  If Not InitializeNetworkAndMap(FeatureDataset) Then Err.Raise 0, "OpenFeatureDatasetNetwork", "Error initializing Network and Map"
 95
 96End Sub
 97
 98' The collection of points to travel through must be set.
 99
100Public Property Set StopPoints(Points As esriGeometry.IPointCollection)
101  Set m_ipPoints = Points
102End Property
103
104Public Property Get StopPoints() As esriGeometry.IPointCollection
105  Set StopPoints = m_ipPoints
106End Property
107
108' Calculate the path
109
110Public Sub SolvePath(WeightName As String)
111
112  Dim ipNetwork As esriGeoDatabase.INetwork
113  Dim ipTraceFlowSolver As esriNetworkAnalysis.ITraceFlowSolver
114  Dim ipNetSolver As esriNetworkAnalysis.INetSolver
115  Dim ipNetFlag As esriNetworkAnalysis.INetFlag
116  Dim ipaNetFlag() As esriNetworkAnalysis.IEdgeFlag
117  Dim ipEdgePoint As esriGeometry.IPoint
118  Dim ipNetElements As esriGeoDatabase.INetElements
119  Dim intEdgeUserClassID As Long
120  Dim intEdgeUserID As Long
121  Dim intEdgeUserSubID As Long
122  Dim intEdgeID As Long
123  Dim ipFoundEdgePoint As esriGeometry.IPoint
124  Dim dblEdgePercent As Double
125  Dim ipNetWeight As esriGeoDatabase.INetWeight
126  Dim ipNetSolverWeights As esriNetworkAnalysis.INetSolverWeights
127  Dim ipNetSchema As esriGeoDatabase.INetSchema
128  Dim intCount As Long
129  Dim i As Long
130  Dim vaRes() As Variant
131
132  ' make sure we are ready
133  Debug.Assert Not m_ipPoints Is Nothing
134  Debug.Assert Not m_ipGeometricNetwork Is Nothing
135
136  ' instantiate a trace flow solver
137  Set ipTraceFlowSolver = New esriNetworkAnalysis.TraceFlowSolver
138
139  ' get the INetSolver interface
140  Set ipNetSolver = ipTraceFlowSolver
141
142  ' set the source network to solve on
143  Set ipNetwork = m_ipGeometricNetwork.Network
144  Set ipNetSolver.SourceNetwork = ipNetwork
145
146  ' make edge flags from the points
147
148  ' the INetElements interface is needed to get UserID, UserClassID,
149  ' and UserSubID from an element id
150  Set ipNetElements = ipNetwork
151
152  ' get the count
153  intCount = m_ipPoints.PointCount
154  Debug.Assert intCount > 1
155
156  ' dimension our IEdgeFlag array
157  ReDim ipaNetFlag(intCount)
158
159  For i = 0 To intCount - 1
160    ' make a new Edge Flag
161    Set ipNetFlag = New esriNetworkAnalysis.EdgeFlag
162    Set ipEdgePoint = m_ipPoints.Point(i)
163    ' look up the EID for the current point  (this will populate intEdgeID and dblEdgePercent)
164    m_ipPointToEID.GetNearestEdge ipEdgePoint, intEdgeID, ipFoundEdgePoint, dblEdgePercent
165    Debug.Assert intEdgeID > 0   ' else Point (eid) not found
166    ipNetElements.QueryIDs intEdgeID, esriETEdge, intEdgeUserClassID, intEdgeUserID, intEdgeUserSubID
167    Debug.Assert (intEdgeUserClassID > 0) And (intEdgeUserID > 0)  ' else Point not found
168    ipNetFlag.UserClassID = intEdgeUserClassID
169    ipNetFlag.UserID = intEdgeUserID
170    ipNetFlag.UserSubID = intEdgeUserSubID
171    Set ipaNetFlag(i) = ipNetFlag
172  Next
173
174  ' add these edge flags
175  ipTraceFlowSolver.PutEdgeOrigins intCount, ipaNetFlag(0)
176
177  ' set the weight (cost field) to solve on
178
179  ' get the INetSchema interface
180  Set ipNetSchema = ipNetwork
181  Set ipNetWeight = ipNetSchema.WeightByName(WeightName)
182  Debug.Assert Not ipNetWeight Is Nothing
183
184  ' set the weight (use the same for both directions)
185  Set ipNetSolverWeights = ipTraceFlowSolver
186  Set ipNetSolverWeights.FromToEdgeWeight = ipNetWeight
187  Set ipNetSolverWeights.ToFromEdgeWeight = ipNetWeight
188
189  ' initialize array for results to number of segments in result
190  ReDim vaRes(intCount - 1)
191
192  ' solve it
193  ipTraceFlowSolver.FindPath esriFMConnected, esriSPObjFnMinSum, m_ipEnumNetEID_Junctions, m_ipEnumNetEID_Edges, intCount - 1, vaRes(0)
194
195  ' compute total cost
196  m_dblPathCost = 0
197  For i = LBound(vaRes) To UBound(vaRes)
198    m_dblPathCost = m_dblPathCost + vaRes(i)
199  Next
200
201  ' clear the last polyline result
202  Set m_ipPolyline = Nothing
203
204End Sub
205
206' Property to get the cost
207
208Public Property Get PathCost() As Double
209  PathCost = m_dblPathCost
210End Property
211
212' Property to get the shape
213
214Public Property Get PathPolyLine() As esriGeometry.IPolyline
215
216  Dim ipEIDHelper As esriNetworkAnalysis.IEIDHelper
217  Dim count As Long, i As Long
218  Dim ipEIDInfo As esriNetworkAnalysis.IEIDInfo
219  Dim ipEnumEIDInfo As esriNetworkAnalysis.IEnumEIDInfo
220  Dim ipGeometry As esriGeometry.IGeometry
221  Dim ipNewGeometryColl As esriGeometry.IGeometryCollection
222  Dim ipSpatialReference As esriGeometry.ISpatialReference
223
224  ' if the line is already computed since the last path, just return it
225  If Not m_ipPolyline Is Nothing Then
226    Set PathPolyLine = m_ipPolyline
227    Exit Property
228  End If
229
230  Set m_ipPolyline = New esriGeometry.Polyline
231  Set ipNewGeometryColl = m_ipPolyline
232
233  ' a path should be solved first
234  Debug.Assert Not m_ipEnumNetEID_Edges Is Nothing
235
236  ' make an EIDHelper object to translate edges to geometric features
237  Set ipEIDHelper = New esriNetworkAnalysis.EIDHelper
238  Set ipEIDHelper.GeometricNetwork = m_ipGeometricNetwork
239  Set ipSpatialReference = m_ipMap.SpatialReference
240  Set ipEIDHelper.OutputSpatialReference = ipSpatialReference
241  ipEIDHelper.ReturnGeometries = True
242
243  ' get the details using the  IEIDHelper classes
244  Set ipEnumEIDInfo = ipEIDHelper.CreateEnumEIDInfo(m_ipEnumNetEID_Edges)
245  count = ipEnumEIDInfo.count
246
247  ' set the iterator to beginning
248  ipEnumEIDInfo.Reset
249
250  For i = 1 To count
251
252    ' get the next EID and a copy of its geometry (it makes a Clone)
253    Set ipEIDInfo = ipEnumEIDInfo.Next
254    Set ipGeometry = ipEIDInfo.Geometry
255
256    ipNewGeometryColl.AddGeometryCollection ipGeometry
257
258  Next  ' EID
259
260  ' return the merged geometry as a Polyline
261  Set PathPolyLine = m_ipPolyline
262
263End Property
264
265' Private
266
267Private Sub CloseWorkspace()
268  ' make sure we let go of everything and start with new results
269  Set m_ipGeometricNetwork = Nothing
270  Set m_ipPoints = Nothing
271  Set m_ipPointToEID = Nothing
272  Set m_ipEnumNetEID_Junctions = Nothing
273  Set m_ipEnumNetEID_Edges = Nothing
274  Set m_ipPolyline = Nothing
275End Sub
276
277Private Function InitializeNetworkAndMap(FeatureDataset As esriGeoDatabase.IFeatureDataset) As Boolean
278
279  Dim ipNetworkCollection As esriGeoDatabase.INetworkCollection
280  Dim ipNetwork As esriGeoDatabase.INetwork
281  Dim count As Long, i As Long
282  Dim ipFeatureClassContainer As esriGeoDatabase.IFeatureClassContainer
283  Dim ipFeatureClass As esriGeoDatabase.IFeatureClass
284  Dim ipGeoDataset As esriGeoDatabase.IGeoDataset
285  Dim ipLayer As esriCarto.ILayer
286  Dim ipFeatureLayer As esriCarto.IFeatureLayer
287  Dim ipEnvelope  As esriGeometry.IEnvelope, ipMaxEnvelope As esriGeometry.IEnvelope
288  Dim dblSearchTol As Double
289  Dim dblWidth As Double, dblHeight As Double
290
291  On Error GoTo Trouble
292
293  ' get the networks
294  Set ipNetworkCollection = FeatureDataset
295
296  ' even though a FeatureDataset can have many networks, we'll just
297  ' assume the first one (otherwise you would pass the network name in, etc.)
298
299  ' get the count of networks
300  count = ipNetworkCollection.GeometricNetworkCount
301
302  Debug.Assert count > 0  ' then Exception.Create('No networks found');
303
304  ' get the first Geometric Newtork (0 - based)
305  Set m_ipGeometricNetwork = ipNetworkCollection.GeometricNetwork(0)
306
307  ' get the Network
308  Set ipNetwork = m_ipGeometricNetwork.Network
309
310  ' The EID Helper class that converts points to EIDs needs a
311  ' IMap, so we'll need one around with all our layers added.
312  ' This Pathfinder object has an optional Map property than may be set
313  ' before opening the Network.
314  If m_ipMap Is Nothing Then
315    Set m_ipMap = New esriCarto.Map
316
317    ' Add each of the Feature Classes in this Geometric Network as a map Layer
318    Set ipFeatureClassContainer = m_ipGeometricNetwork
319    count = ipFeatureClassContainer.ClassCount
320    Debug.Assert count > 0   ' then Exception.Create('No (network) feature classes found');
321
322    For i = 0 To count - 1
323      ' get the feature class
324      Set ipFeatureClass = ipFeatureClassContainer.Class(i)
325      ' make a layer
326      Set ipFeatureLayer = New esriCarto.FeatureLayer
327      Set ipFeatureLayer.FeatureClass = ipFeatureClass
328      ' add layer to the map
329      m_ipMap.AddLayer ipFeatureLayer
330    Next
331  End If     '  we needed to make a Map
332
333
334  ' Calculate point snap tolerance as 1/100 of map width.
335  count = m_ipMap.LayerCount
336  Set ipMaxEnvelope = New esriGeometry.Envelope
337  For i = 0 To count - 1
338    Set ipLayer = m_ipMap.Layer(i)
339    Set ipFeatureLayer = ipLayer
340    ' get its dimensions (for setting search tolerance)
341    Set ipGeoDataset = ipFeatureLayer
342    Set ipEnvelope = ipGeoDataset.Extent
343    ' merge with max dimensions
344    ipMaxEnvelope.Union ipEnvelope
345  Next
346
347  ' finally, we can set up the IPointToEID
348  Set m_ipPointToEID = New esriNetworkAnalysis.PointToEID
349  Set m_ipPointToEID.SourceMap = m_ipMap
350  Set m_ipPointToEID.GeometricNetwork = m_ipGeometricNetwork
351
352  ' set snap tolerance
353  dblWidth = ipMaxEnvelope.Width
354  dblHeight = ipMaxEnvelope.Height
355
356  If dblWidth > dblHeight Then
357    dblSearchTol = dblWidth / 100#
358  Else
359    dblSearchTol = dblHeight / 100#
360  End If
361
362  m_ipPointToEID.SnapTolerance = dblSearchTol
363
364  InitializeNetworkAndMap = True      ' good to go
365  Exit Function
366
367Trouble:
368  InitializeNetworkAndMap = False     ' we had an error
369End Function
附录资料:不需要的可以自行删除
bat文件的基本应用
bat是dos下的批处理文件
.cmd是nt内核命令行环境的另一种批处理文件
从更广义的角度来看，unix的shell脚本以及其它操作系统甚至应用程序中由外壳进行解释执行的文本，都具有与批处理文件十分相似的作用，而且同样是由专用解释器以行为单位解释执行，这种文本形式更通用的称谓是脚本语言。所以从某个程度分析，batch, unix shell, awk, basic, perl 等脚本语言都是一样的，只不过应用的范围和解释的平台各有不同而已。甚至有些应用程序仍然沿用批处理这一称呼，而其内容和扩展名与dos的批处理却又完全不同。
===================================

首先批处理文件是一个文本文件，这个文件的每一行都是一条DOS命令（大部分时候就好象我们在DOS提示符下执行的命令行一样），你可以使用DOS下的Edit或者Windows的记事本(notepad)等任何文本文件编辑工具创建和修改批处理文件。

==== 注 ===================
批处理文件中完全可以使用非dos命令，甚至可以使用不具有可执行特性的普通数据性文件，这缘于windows系统这个新型解释平台的涉入，使得批处理的应用越来越"边缘化"。所以我们讨论的批处理应该限定在dos环境或者命令行环境中，否则很多观念和设定都需要做比较大的变动。
========================

其次，批处理文件是一种简单的程序，可以通过条件语句(if)和流程控制语句(goto)来控制命令运行的流程，在批处理中也可以使用循环语句(for)来循环执行一条命令。当然，批处理文件的编程能力与C语言等编程语句比起来是十分有限的，也是十分不规范的。批处理的程序语句就是一条条的DOS命令（包括内部命令和外部命令），而批处理的能力主要取决于你所使用的命令。

==== 注 ==================
批处理文件(batch file)也可以称之为批处理程序(batch program)，这一点与编译型语言有所不同，就c语言来说，扩展名为c或者cpp的文件可以称之为c语言文件或者c语言源代码，但只有编译连接后的exe文件才可以称之为c语言程序。因为批处理文件本身既具有文本的可读性，又具有程序的可执行性，这些称谓的界限是比较模糊的。
===========================

第三，每个编写好的批处理文件都相当于一个DOS的外部命令，你可以把它所在的目录放到你的DOS搜索路径(path)中来使得它可以在任意位置运行。一个良好的习惯是在硬盘上建立一个bat或者batch目录（例如C:\BATCH），
