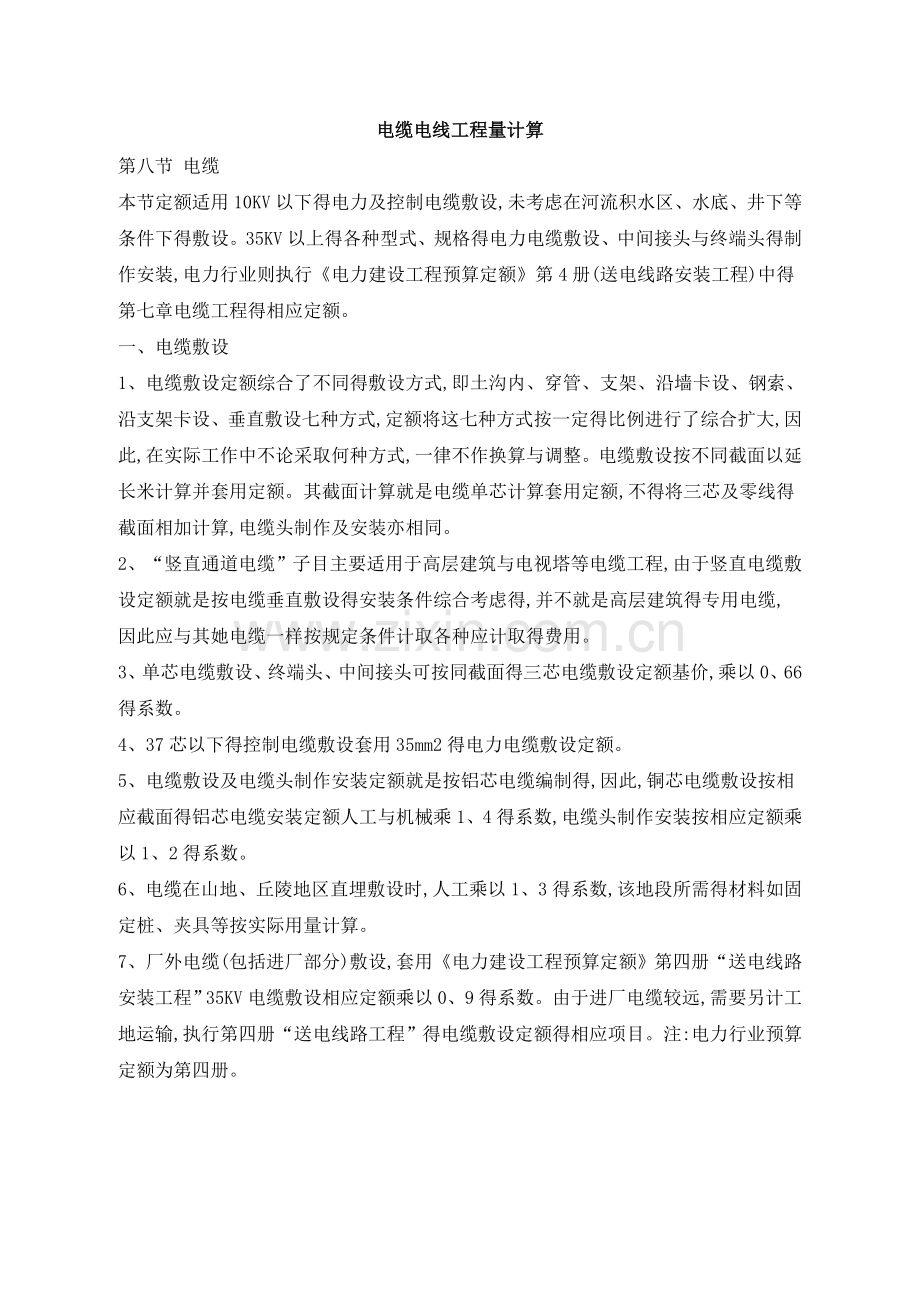

电缆电线工程量计算
第八节 电缆
本节定额适用10KV以下得电力及控制电缆敷设,未考虑在河流积水区、水底、井下等条件下得敷设。35KV以上得各种型式、规格得电力电缆敷设、中间接头与终端头得制作安装,电力行业则执行《电力建设工程预算定额》第4册(送电线路安装工程)中得第七章电缆工程得相应定额。
一、电缆敷设
1、电缆敷设定额综合了不同得敷设方式,即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式,定额将这七种方式按一定得比例进行了综合扩大,因此,在实际工作中不论采取何种方式,一律不作换算与调整。电缆敷设按不同截面以延长米计算并套用定额。其截面计算就是电缆单芯计算套用定额,不得将三芯及零线得截面相加计算,电缆头制作及安装亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑与电视塔等电缆工程,由于竖直电缆敷设定额就是按电缆垂直敷设得安装条件综合考虑得,并不就是高层建筑得专用电缆,因此应与其她电缆一样按规定条件计取各种应计取得费用。
3、单芯电缆敷设、终端头、中间接头可按同截面得三芯电缆敷设定额基价,乘以0、66得系数。
4、37芯以下得控制电缆敷设套用35mm2得电力电缆敷设定额。
5、电缆敷设及电缆头制作安装定额就是按铝芯电缆编制得,因此,铜芯电缆敷设按相应截面得铝芯电缆安装定额人工与机械乘1、4得系数,电缆头制作安装按相应定额乘以1、2得系数。
6、电缆在山地、丘陵地区直埋敷设时,人工乘以1、3得系数,该地段所需得材料如固定桩、夹具等按实际用量计算。
7、厂外电缆(包括进厂部分)敷设,套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0、9得系数。由于进厂电缆较远,需要另计工地运输,执行第四册“送电线路工程”得电缆敷设定额得相应项目。注:电力行业预算定额为第四册。

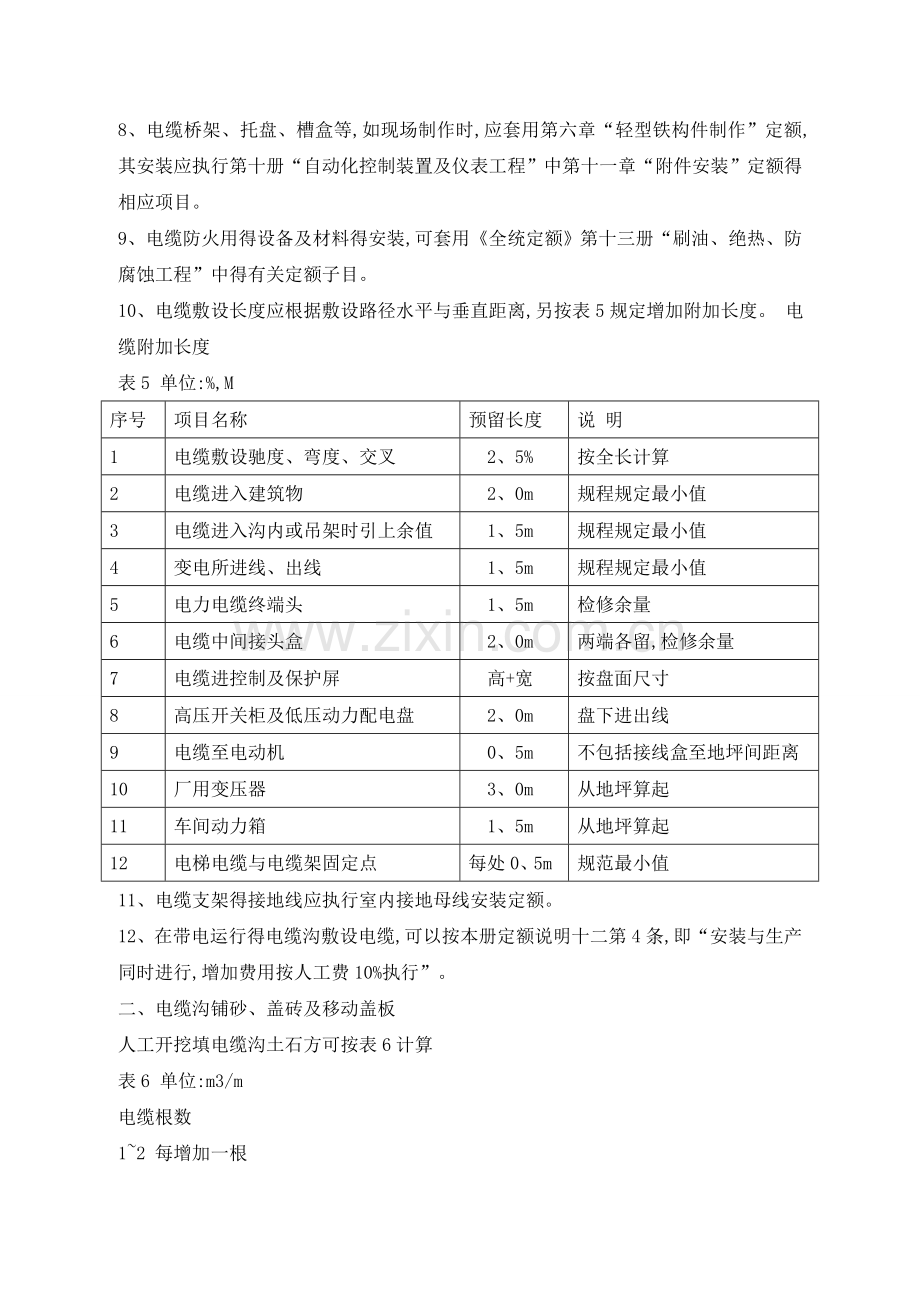

8、电缆桥架、托盘、槽盒等,如现场制作时,应套用第六章“轻型铁构件制作”定额,其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额得相应项目。
9、电缆防火用得设备及材料得安装,可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中得有关定额子目。
10、电缆敷设长度应根据敷设路径水平与垂直距离,另按表5规定增加附加长度。 电缆附加长度
表5 单位:%,M
序号
项目名称
预留长度
说 明
1
电缆敷设驰度、弯度、交叉
2、5%
按全长计算
2
电缆进入建筑物
2、0m
规程规定最小值
3
电缆进入沟内或吊架时引上余值
1、5m
规程规定最小值
4
变电所进线、出线
1、5m
规程规定最小值
5
电力电缆终端头
1、5m
检修余量
6
电缆中间接头盒
2、0m
两端各留,检修余量
7
电缆进控制及保护屏
高+宽
按盘面尺寸
8
高压开关柜及低压动力配电盘
2、0m
盘下进出线
9
电缆至电动机
0、5m
不包括接线盒至地坪间距离
10
厂用变压器
3、0m
从地坪算起
11
车间动力箱
1、5m
从地坪算起
12
电梯电缆与电缆架固定点
每处0、5m
规范最小值
11、电缆支架得接地线应执行室内接地母线安装定额。
12、在带电运行得电缆沟敷设电缆,可以按本册定额说明十二第4条,即“安装与生产同时进行,增加费用按人工费10%执行”。
二、电缆沟铺砂、盖砖及移动盖板
人工开挖填电缆沟土石方可按表6计算
表6 单位:m3/m
电缆根数
1~2 每增加一根
每米沟长挖方量 0、45 0、153
注:①、两根以内得电缆沟,按上口宽0、6m,下口宽0、4m,深度按0、9m计算。 ②、每增加一根,其宽度增加0、17m。
③、以上土方量系按埋深从自然地坪起算,如设计埋深超过0、9m时,多挖得土方量另行计算。
2、在同一沟内,如有两种以上土质时,应分别不同土得类别按实计算,套用第四册“接地槽挖填土方”相应定额子目,沟面如有砼路面时,应套用第五册“开凿路面项目”定额子目。如遇有清理障碍物,排水及其她,则费用另行计算。
3、电缆沟铺砂、盖或保护板,揭盖电缆沟盖板均以延长米计算并套用定额。盖板得揭盖就是按每揭或每盖一次计算。
三、电缆保护管埋设
1、电缆在过铁路、公路等交叉处,穿过建筑物外墙至屏或箱处,均应事先埋设电缆保护管,然后电缆穿在管内,均以“10米”为单位套定额。
2、电缆保护管长度,除按设计规定长度计算外,遇有下列情况,应按以下规定增加保护管长度。
①横穿道路,按路基宽度两端各加2米;
②垂直敷设管口距地面加2、5米;
③穿过建筑物外墙,按基础外缘加1米;
④穿过排水沟,按沟壁外缘加0、5米。
3、电缆保护管埋地敷设时,其土方量得计算,如施工图有注明得,按施工图规定计算,施工图没有规定时,则沟深按0、9米,沟宽按导管两侧边缘各加0、3米工作面计算。
4、钢管敷设Φ100以下得套用第十章得钢管敷设相应定额子目。
5、保护管得管径大小按设计规定,如设计没有规定时,可按电缆得外径乘以1、5倍。管端需要封闭时,应另行计算工料。
四、电缆终端头与中间头制作
1、电缆终端头与中间接头得制作安装按不同电压等级、不同得材质及不同得截面以“个”为单位计算套用定额。
2、电缆终端头计算时,应根据电缆得根数确定,即每一根电缆有两个头,同时要区别就是户内还户外。
3、中间接头制作时,其数量按工程设计规定计算,如无设计规定时,可参照制造厂得生产长度与敷设走径条件确定,也可按下列方法计算确定:
N= L/I-1
式中:N——中间头得个数
L——电缆设计敷设长度(米)
I——每段电缆平均长度(米),按下列参数取定
①1KV以下电缆
截面35平方毫米以内取 600-700米;
截面120平方毫米以内取 500-600米;
截面240平方毫米以内取 400-500米;
②10KV以下电缆
截面35平方毫米以内取 300-350米;
截面120平方毫米以内取 250-300米;
截面240平方毫米以内取 200-250米;
注:①计算结果如遇小数时,其第一位小数一舍二以上进。
②每段电缆平均长度范围内,大截面取下限,小截面取上限。
4、控制电缆头、中间头得制作安装,应按其芯数,以“个”为单位套用定额。控制电缆头得芯线固定工作,一般包括在“端子板外部接线”定额内,控制电缆直接与设备连接得,其芯线固定包括在相应得设备安装定额内。
五、其她说明
1、隔热及保护层得制作安装
电缆与热力管道交叉或接近时,其最小允许距离为:左右并行敷设2m,交叉敷设0、5m,如不能满足这个数值要求时,应在接近段或交叉段前后1m范围作隔热处理,隔热层底部预埋石棉水泥管,长度可按热力管道得宽度两边各加2m计算,其材料有泡沫混凝土、石棉水泥板、玻璃丝等。定额中未包括隔热层、保护层得制作安装,也无定额可套,此项工作可按实另行计算费用。
2、电缆冬季施工加温工作,这项费用就另行计算。
第九节 配管、配线
一、配管
1、埋设管子注意事项:埋管得目得,就是为了保护导线。为便于穿线,在下列情况下,需装设接线盒,否则管径要增大一级。
①在无弯头或只有一个弯头时,管子全长超过30m;
②当有两个弯头时,管子全长超过20m;
③当有3个弯头时,管子全长超过12m;
④管子全长超过45m无弯曲。
2、为安全,钢管与钢管(除采用套筒焊接外),钢管与配电箱及接线盒等接处都应作好系统接地。在接头处焊上跨接地线,此部分工作与材料定额内都已包括,不另行计算。
3、各种配管应区别不同敷设方式、位置及管材材质、规格,以延长米计算。不扣除管路中得接线箱(盒)、灯头盒、开关盒所占得长度。
4、配管不分明敷、暗敷,按100米取20个弯,火煨弯占25%,压制煨弯占75%,套丝按煨弯数50%考虑,在实际安装中与定额不符时,均不作调整。
5、配管工程中未包括接线箱、盒、支架制作安装、钢索架设及拉紧装置制作安装,插接式母线支架制作、槽架制作及配管支架制作,应另套第六章“铁构件制作”定额。
6、暗配管工程,定额基本上就是按配合土建预埋考虑得,未考虑在建筑工程全部竣工后,又刨沟、打洞与其她土石方工程,如遇有上述情况,应另行计算。
7、由于施工中较广泛地采用膨胀螺栓,所以定额根据不同项目按不同比例采用冲击电钻打眼装膨胀螺栓,安装方式不同时不作换算,钻头耗用量按每个钻头打150个眼计算在消耗材料内。
8、在吊顶(顶棚)内配管套用明配管定额。
二、配线
1、配线工程中瓷夹、瓷瓶(包括针式瓷瓶),塑料线夹、槽板、塑料护套线中得分支接头,水弯已综合考虑在定额内。计算工程量时,按图示计算水平及绕梁柱与上下走向得垂直长度。
①管内穿线——管内穿线分照明与动力,按不同导线得截面,以单线延长米计算套用定额。线路得分支接头线得长度已综合考虑在定额中,不再计算接头长度。照明线线路中只有4mm2以内得4mm2以上得套用动力穿线定额子目。注意一点,管内导线得总面积(包括导线外皮绝缘层),一般不超过管内总面积得40%。
②线夹配线——区别瓷夹配线与塑料夹配线,二线式与三线式;按敷设在木、砖、混凝土等不同结构与导线规格,以线路延长米计算。
③绝缘子配线——包括鼓形、针式及蝶式绝缘子配线,以单线延长米计算。
④槽板配线——应区别木槽板,塑料槽板与二线、三线式线路,按延长米计算,这里得工程量就是按槽板得长度计算,导线安装已在定额内,但主材费另计。
⑤钢索配线——按图示尺寸,区别二芯、三芯、截面及型式,以延长米计算套用相就得定额子目。
⑥塑料护套线配线——区别芯数与截面,以单根延长米套用定额。
2、灯具、开关、插座、按钮等得预留线,已分别综合在相应定额内,不另行计算。配线进入开关箱、柜、板按表7得规定长度,分别进入相应得工程量内。
表7 连接设备导线预留长度 m/每一根线
序号
项 目
预留长度
说 明
1
各种开关箱、柜、板
高+宽
盘面尺寸
2
单独安装(无箱、盘)得铁壳开关、刀闸开关,启动器、母线槽进出线盒等
0、3m
以安装对象中心算起
3
由地平管子出口引至动力接线箱
1m
以管口计算
4
电源与管内导线连接(管内穿线与软、硬母线接头)
1、5m
以管口计算
5
出户线
1、5m
以管口计算
3、车间母线按其材质、形式、截面以延长米计算并套用定额。
4、钢索架设按材料及截面以延长米计算。以墙、柱内椽计算,不扣除拉紧装置所占得长度。母线及钢索得拉紧装置按不同得截面与直径,以“10套”为计量单位套用定额。
5、空心板内穿线无定额子目,可暂按“管内穿线”定额执行。
三、配管配线工程应注意得几点:
1、接线箱或盒得计算:
①管子为T形式需要一个接线箱或盒。
②管子全长超过规定时,要增加接线箱、盒。
③如层间不设配电箱,则干线分线处,在预算中应考虑装设分线箱。
2、箱、板、插座、开关、壁灯等得安装高度,设计有规定时,按设计规定办,设计无规定时,其安装距地高度一般就是:
箱、板暗装 1、4m
箱、板明装 1、8m
插座明装 1、4-1、8m
插座暗装 0、3m
板把开关 1、4m
拉线开关 层高3m时距顶0、2m,层高超过3m时,距地3m
壁 灯 1、8-2、2m
3、配管配线进入箱、板得垂直距离计算:
①在同一层内,从上至下:
用房屋高-(箱底距地得安装高+箱或板得高)。
②从一层箱至第二层箱(如为多层,以此类推,注意中间层得计算)。
一层得层高-(箱底距地安装高+箱得高度)+二层箱底距地安装高
③另外再加箱、板得预留长度。
四、接线箱、盒
1、接线箱、盒应区别不同材质、型式,以“10个”为计量单位套用定额。
2、钢管允许配塑料接线盒,但要加接接地跨接线。塑料管则不允许配铁接线盒。
3、插座盒安装套用开关盒得安装定额子目。
