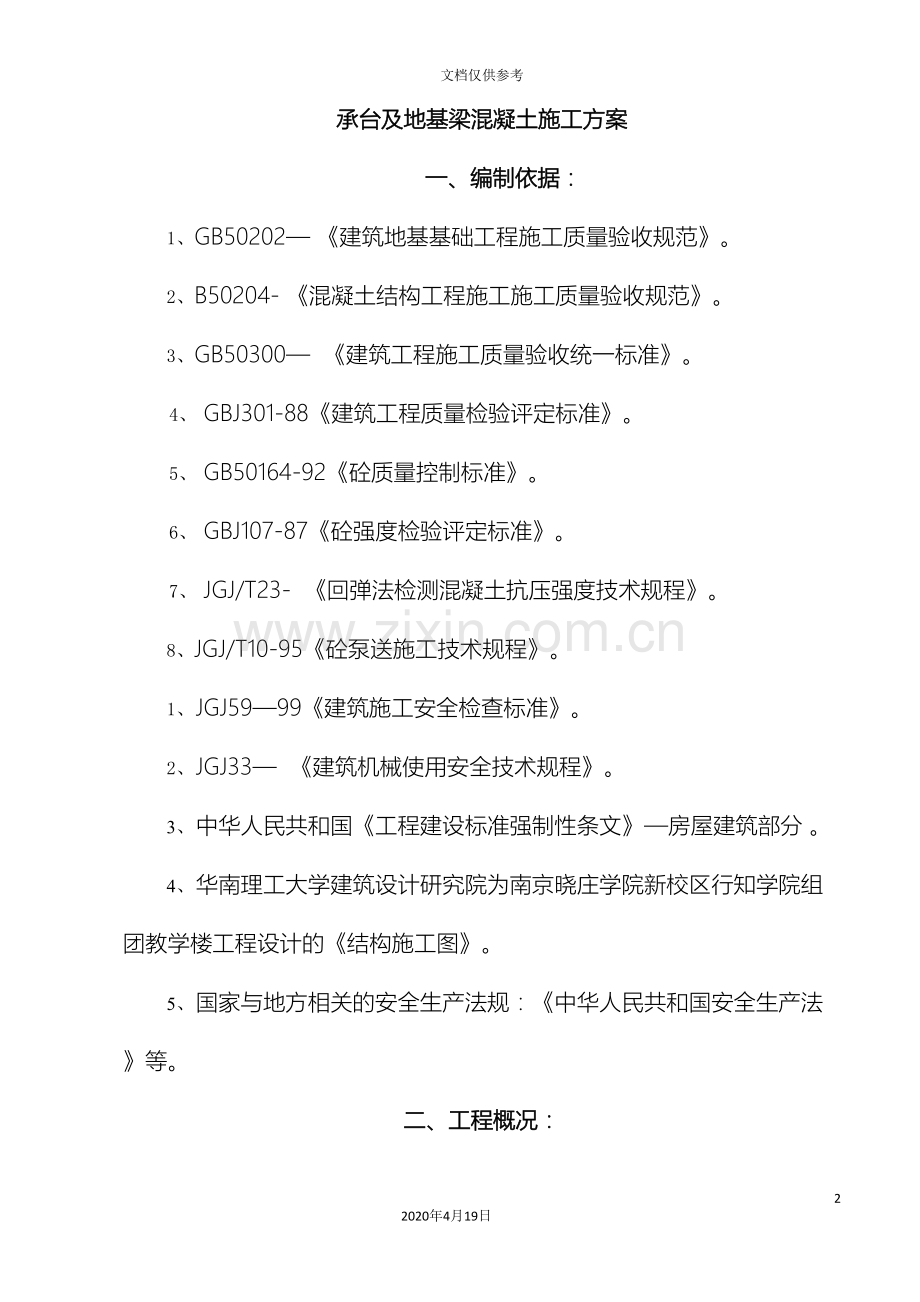

基础承台与地基梁浇筑方案132020年4月19日文档仅供参考承台及地基梁混凝土施工方案一、编制依据：1、 GB50202 建筑地基基础工程施工质量验收规范。2、 B50204- 混凝土结构工程施工施工质量验收规范。3、 GB50300 建筑工程施工质量验收统一标准。4、 GBJ301-88建筑工程质量检验评定标准。5、 GB50164-92砼质量控制标准。6、 GBJ107-87砼强度检验评定标准。7、 JGJ/T23- 回弹法检测混凝土抗压强度技术规程。8、 JGJ/T10-95砼泵送施工技术规程。1、 JGJ5999建筑施工安全检查标准。2、 JGJ33 建筑机械使用安全技术规程。3、 中华人民共和国工程建设标准强制性条文房屋建筑部分 。4、 华南理工大学建筑设计研究院为南京晓庄学院新校区行知学院组团教学楼工程设计的结构施工图。5、 国家与地方相关的安全生产法规：中华人民共和国安全生产法等。二、工程概况：方案根据已到图纸进行编制。本工程位于江宁大学城晓庄学院新校区，教学楼为14层全现浇框架结构，建筑面积12823，占地面积12700。由四栋教学楼经过连廊连成一个整体，一区教学楼为四层，二区教学楼为三层。1、混凝土强度等级及设计要求：（1） 基础垫层：C10；（2） 0.000m以下基础及地基梁等部分为C30。 2、结构及标高情况：基础为有梁式桩基承台。0.000m相当于松江高程12.000m,承台基底标高（垫层上口）为-2.20m，承台厚1300；,地基梁有：DL1为300600、DL2为300800、DL3为350800、DL4为250500、DL5为200400五种，上口标高均为-0.90m；室内外高差为0.3m和一区为0.6m。3、施工现场情况：建设单位要求采用商品混凝土浇筑。三、混凝土工程施工准备1、 技术准备：1） 混凝土根据设计强度等级要求进行配制，由商品混凝土站负责提供合格的混凝土，并应经建设、监理单位认可方可实施供应。2） 编制混凝土浇筑方案，并进行技术交底。2、 施工机械准备：1） 根据工程量和现场情况，混凝土的拌制、搅拌、运输、混凝土输送泵车等机械，由商品混凝土站按配套提供，能够满足工程施工的需要，不细述。2） 混凝土振捣机械：配行星式插入式振动机35台，棒头有30、50、70mm直径，棒管长度为6m、8m两种型号，根据需要配套。3） 垂直运输机械：我公司在施工现场组装4台QTZ20A型塔式起重机。3、 混凝土配比要求:、 基础垫层已由南京建校一级试验室做好混凝土配比，由试验员调成现场配比。、 由商砼供应商负责根据有关冬施的要求进行试配，并按气温情况掺防冻剂。4、 现场混凝土质量抽检：5、 由现场试验员随机取样制作试块，送距施工地点较近的，由有资质的试验室进行标养和试压。四、施工流水段划分1、施工流水段划分：见图4-1。 二区段 一区段一区段 二区段 施工流水段划分示意图 图41 2、施工缝位置：、一区地基梁的施工缝位置留在1-2轴及1-4轴线上，从1F轴向北2500处。、二区地基梁的施工缝位置留在1/2-5轴、2-6轴及2-7轴线上，从2H轴向南1850处。五、施工安排：1、工期安排：由于地质构造情况复杂，人工挖孔施工难度较大，根据建设单位对总工期要求较短的情况，预定30天做挖孔桩。但由于不定因素较多，为了保证预定工期按时，挖桩时先从二区开始，然后向一区推进，桩心混凝土由我公司瓦工队浇灌，使桩基承台及基础梁施工工序能够提前插入，挖孔桩也可少占用一点做基础的时间。2、劳动力安排：由两个瓦工队进行浇灌桩心混凝土，一个队采用自拌混凝土浇灌，另一个队浇灌商品混凝土。3、混凝土浇灌的时间安排：从二四年元月五日开始到元月十五日分二次浇灌完成。4、混凝土浇灌的顺序安排：二区和一区均分成两次按施工流水段支模与浇筑，六、泵送路线及泵车布置混凝土输送泵车位置的布置：应根据现场情况以方便施工为宜，留下安放砼搅拌运输车的进出倒车的位置，具体位置应和商砼浇桩方案基本相同。七、主要施工方法：1、 基础垫层混凝土浇筑：、在地基基槽交验合格后，方可进行基础垫层混凝土的浇筑。基础垫层采用现场搅拌的混土进行浇筑。在浇筑过程中要按标高线拉线检查，所浇的混凝土垫层标高应准确。可采用平板式振捣器或压辊进行振捣或碾压，使混凝土密实、平整。、由于在浇混凝土垫层时已处于冬期施工，因此上在混凝土内应掺入水泥用量2%的TL-2型早强防冻剂，以保证混凝土的质量。2、 基础混凝土（包括承台及地基梁）浇筑： 采用有42m臂长的混凝土输送泵车输送混凝土进行浇筑。、 独立基础和地基梁，根据先远后近的原则，由距砼泵车较远处向靠近泵车处退浇，独立基础逐个浇齐。、 施工程序：布料振实平整压实压光冬施时覆盖大棚薄膜及阻燃草帘进行保温养护。、 浇筑时，布料及震捣配合工作非常关键，振捣手应选派经验较丰富的技工担当，在浇筑前应进行技术交底，交待布料厚度及振捣要求等。振捣要确保密实，振捣棒的插振应有序移位，宜采用鱼鳞式插震法，每次移动振捣棒的位置不能超过500mm，要快插慢拔，每个点的插震时间宜有所控制，一般10-30s，还要看砼被震时是否已经不再向下沉或不翻气泡了，有这种情况时，可移动振捣棒。、 在浇筑基础时，由于基础承台的厚度为1.30m，可分两层振捣，振捣手应根据不同位置和深度来进行插振，她要跟着砼的流动方向进行振捣，砼流到哪振到哪。3、混凝土的坍落度控制：基础混凝土的坍落度应控制在到达工地时为120160，运输途中的坍落度损耗由商砼有限公司根据环境温度变化情况以及运输距离的远近进行控制。4、在浇筑过程应注意的问题：、 钢筋位置的保护。、 不得用振捣棒别撬钢筋进行振捣。、 应安排钢筋工值班，随时纠正钢筋位置和绑扎漏绑或松扣。、 安排木工值班，发现模板有变形或漏浆、跑模的立即进行整改或进行加固处理。、 模板的隔离剂应涂刷到位，防止混凝土构件和模板产生粘连。5、混凝土养护：由于施工基础是在冬期施工期间，应采用保温防冻的方法进行养护，可采用大棚薄膜和阻燃草帘进行覆盖养护。6、砼工程冬施要求：、 掺用防冻剂的砼，当室外最低气温不低于-15时，其受冻临界强度应不得小于4.0N/mm2。、 搅拌、运输、水及材料加热及砼的复合抗冻剂的品种选用及掺量应由商品砼站按常年的经验择优另行选报方案，作为本方案的组成部分。、 砼中应掺入早强剂、抗冻剂或早强型减水剂，使水泥水化热的放热较早较快、加速砼硬化和降低冻结温度。、 地面以下结构可利用地下基坑未冻土的热量，用保温材料覆盖基坑，提高环境温度，减缓降温速度。7、砼浇筑前的检查：、 全面检查钢筋笼、其位置及数量是否与设计符合，并做好隐蔽工程的验收。、 检查所提供的砼质保资料是否齐全，砼配合比，掺加的外加剂是否符合设计要求和规范要求。 8、地基梁施工缝做法：采用在地基梁内用双层钢丝网绑在钢筋箍和后插加固的短钢筋上。 八、砼工程质量保证措施1、 砼工地复检：工地设立临时养室，根据施工规范规定现场随机取样制作试块，在工地养护室进行短期标养后，送试验室进行标养后检验。并按由监理参与见证取样制做试块并送检。2、 商品砼的来源，由建设单位选择质量稳定可靠的商品混凝土站，确保混凝土的内在质量符合规范要求或质量验评标准的要求。3、 商品砼站应能确保混凝土的供应，并能保证混凝土浇筑的连续性。4、 模板的支承及加固均经过有关规定验算，防止砼在浇筑过程中产生变形，确保结构施工的安全。5、 在砼的施工过程中，自始至终按照设计要求及有关施工验收规范、施工技术规程的要求，去要求每一道工序，确保成型质量、浇筑质量、养护质量全部到位，努力消除施工中的质量通病。6、 实行严格的“三检”制度，对钢筋、模板，经自检、互检、专检验收合格后，并对模板的加固情况进行检查，发现问题，提前（在砼浇筑前）纠正或整改，确保砼的成形质量。7、 砼拆模后，加强成品保护，在吊运材料或模板过程中，应有专人控制塔吊的吊物，进行有控制吊运，防止发生碰撞构件的事件发生。8、 在各个不同的施工季节，应提前制定出相应的施工措施。9、 为避免砼在浇筑过程中出现质量通病，宜采取以下几条措施：、加强模板成型尺寸，及垂直偏差的检查，以总尺寸控制较好。、在凡与砼接触处，及模板的缝隙处均采取有效的防止漏浆措施，比如贴泡沫条、双面胶条等，能够防止烂根、烂角等现象。10、 砼自身质量证明由商品混凝土站负责提供一切合格证及检验报告、出厂质量证明。11、 砼试块取样要求：、每100m3取样不得少于1次。、同配比的砼，每一个工作班，取样不得少于1次。、取样的试块应标明取样日期、构件名称、位置及试块编号。12、在砼泵送时，泵机的受料斗中应储存有一定的砼，防止吸入空气，产生阻塞。当发生阻塞时，应采用重复泵或吸的方法，使泵管的堵塞消除。当砼供应或其它原因停止泵送时，泵机应每间隔一段时间进行正、反泵的操作，防止砼在相对静止的情况下，使泵管内的砼产生初凝，形成堵泵。13、为防止混凝土早期受到冻害，在商品混凝土中应掺入早强防冻剂。砼的养护时间应在砼达到受冻临界强度4.0Mpa以后，方可揭开保温材料。14、润管用砂浆应分布均匀在几个承台，不允许集中堆放在一个基础上。 九、安全技术措施1、 浇前，对砼输送泵周转及道路应进行必要的清理，保持道路畅通。2、 振捣机械及电源线路、开关箱等应准备就绪。3、 使用振捣器的人员应穿绝缘胶鞋戴绝缘手套工作。4、 泵送管端头的正面不得站人。5、 夜间施工应有足够的照明，电源及电气接线均由专职电工负责操作。6、 坚持班前安全交底会制度，由工种或班组负责人将当班的安全要点及使用安全器材情况进行交底，并做好交底记录。7、 由安全科负责定期进行安全知识教育。十、文明施工及成品保护要求1、加强班前班后的清理工作。1、 润管及洗刷泵管用水的倾倒或排放应用大料斗，有计划排放，不得乱排放，污染楼面或墙面。2、 对已发生的少部分漏浆的情况，不论是内墙，还是外墙应立即处理干净，不留尾巴。3、 加强构件的成品保护，在成型前保护模板及钢筋，成型后，保护构件的外表面及边角不受碰坏。 5、混凝土浇筑时的文施要求：、 在拟浇筑面以上位置的墙、柱钢筋上用薄膜或彩条布进行围挡，防止沾污飞溅的砼浆液。、 在浇墙、柱时，在输送泵管的对面和两侧，用600mm高的胶合板或薄膜进行必要的围挡，防止砼溢出或飞溅沾污外侧模板。6、各种材料与机具的摆放要有条理，能码放的要整齐码放，要保持临时道路畅通。7、要经常进行文明施工的宣传和教育，提高职工的文明施工意识。二三年十二月二十日
