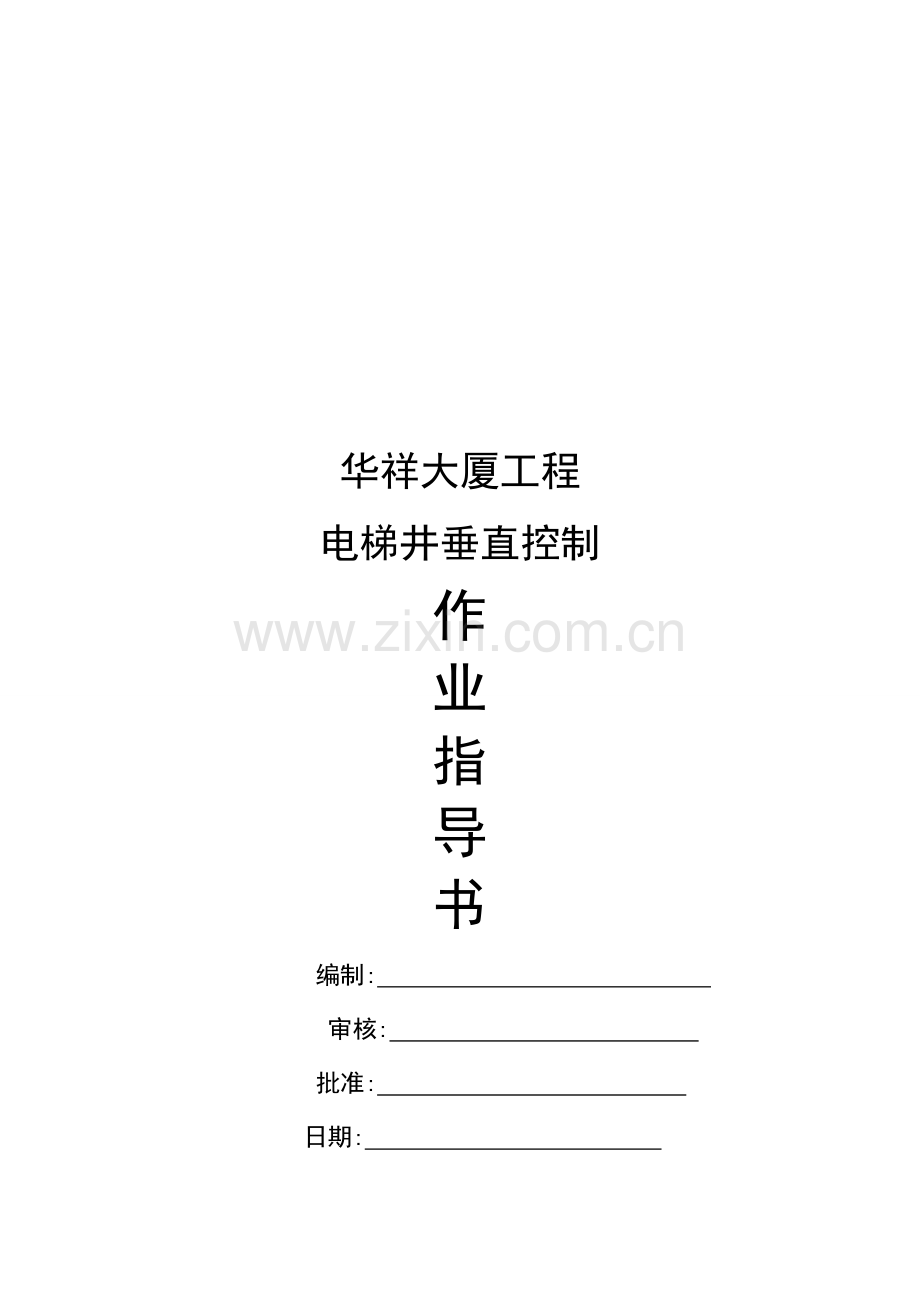

华祥大厦工程
电梯井垂直控制
作
业
指
导
书
　 　　 　 编制:　 　 　 　　 　
　　　　 　审核:　 　 　 　
　 　 　 　 批准:　 　 　 　
　 　 　 日期: 　 　 　

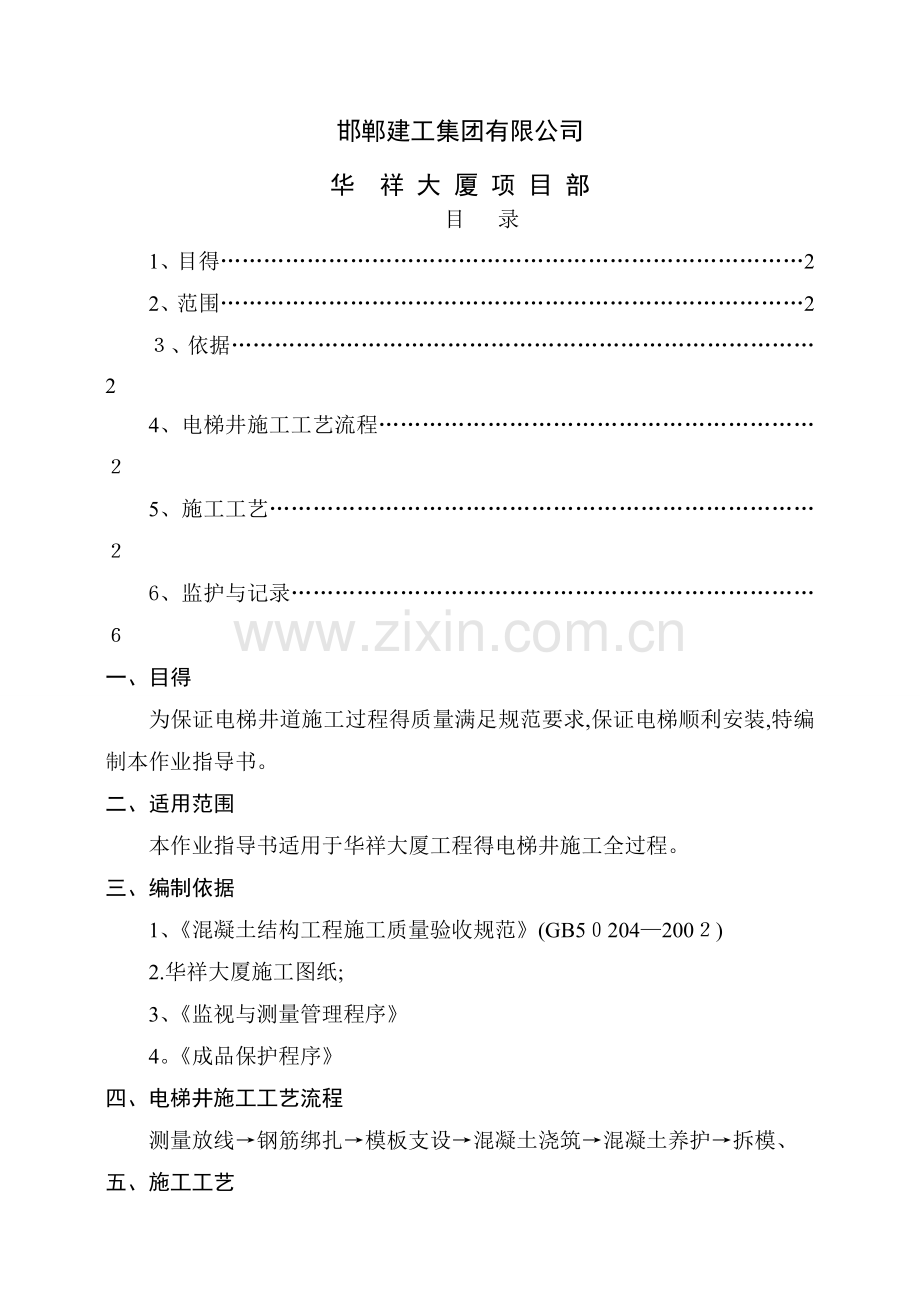

邯郸建工集团有限公司
华　祥 大 厦 项 目 部
目 　录
1、目得………………………………………………………………………2
2、范围………………………………………………………………………2
３、依据………………………………………………………………………2
4、电梯井施工工艺流程……………………………………………………２
5、施工工艺…………………………………………………………………２
6、监护与记录………………………………………………………………６
一、目得
为保证电梯井道施工过程得质量满足规范要求,保证电梯顺利安装,特编制本作业指导书。
二、适用范围
本作业指导书适用于华祥大厦工程得电梯井施工全过程。
三、编制依据
1、《混凝土结构工程施工质量验收规范》(GB5０204—200２)
2.华祥大厦施工图纸;
3、《监视与测量管理程序》
4。《成品保护程序》
四、电梯井施工工艺流程
测量放线→钢筋绑扎→模板支设→混凝土浇筑→混凝土养护→拆模、
五、施工工艺
5。１测量放线
测量放线作为先导工序应贯穿于各个环节,它就是保证主体结构外形尺寸满足设计要求得前提,就是电梯井结构满足垂直度要求得基础,在施工中应重点做好以下工作:
５.1。１竖向精度控制
⑴ 水准点埋设　
水准点就是竖向控制得依据,要求施工场区设置不少于３个,点与点间距离50~1０0m,以利于互相通视与校核,墙上水准点应选设在稳定得建筑物上,以便于保存、查找、引测。
⑵ 依据业主提供得水准点,建立高程控制网。
5.1。2平面轴线投测
平面轴线精度控制,就是确保设计轴线与细部放线得基础。根据轴线控制桩,将所需轴线投测到施工平面图上,同一层上所投测得纵横轴线不得少于２条,以此作为角度、距离得校核。经校核无误后方可在该平面上放出其它相应得设计轴线与细部构造。
在实际施工中需注意:
①各楼层得轴线投测,上下层垂直偏差不得超过3㎜;
②轴线投测后放出竖向构件几何尺寸与模板就位线、检查控制线;
③施工平面测量工作完成后,方可进入竖向施工;
④墙体拆模后,在墙体上测出结构50线,以供下道工序使用;
⑤每一层平面或每段轴线施测完后,进行自检,合格后由专职人员自检,自检合格后再报检、
5。1．3　引测标高要保证竖向控制得精度要求,先进行高程控制网点得联测,检查场区内水准点就是否移动,确认无误后引测标高。
⑴　标高基准点得测设必须正确,同一层不少于3点,以便于互相校核,其３点校核差不得超过3mm,取其平均值作为平面施工中得标高基准点、
⑵ 根据基坑情况,在坑内设置标桩,将高程引测到标桩上,用红“△”标出,并标明绝对标高与相对标高,供施工时用、
⑶ 在地上１层与电梯基坑,采用10ｃmx10cm钢板制作,用钢针刻划出“十”字线作为基准点(或在楼板上埋设钢钉),为高程引测提供依据。
首层以上各层在基准点得正上方相应位置设计预留洞200mm×2０0mm(激光束得通孔),严禁覆盖,并严防杂物从洞口坠落、
⑷ 各层标高得传递均利用首层红“△”上顶线为标高基准线,用钢尺向上引测,也可位于中间层,加设标高基准点,以此向上传递。
⑸ 标高基准点每层不少于3个,用水准仪往返测量,测设合格后进行标记,并要设在同一个水平标高上。
5。２钢筋工程要保证电梯井几何尺寸与模板安装到位,首先要保证钢筋位置准确、不位移,应重点做好以下工作:
5．２．1严格控制钢筋得配料尺寸,要使配置得各种钢筋与箍筋平直、方正及弯钩准确。严格把好配料关,派有经验得技术人员负责,实行定期得抽检,不合格者责令返工并予处罚,直至符合设计要求。
5。２．2　钢筋接头与绑扎 　为保证搭接范围内得钢筋密度不增加,以便于混凝土浇筑与节约钢材,对粗直径钢筋采用机械连接与焊接、
绑扎钢筋得扎丝多余部分应向构件内侧弯折,以免因外露形成锈斑,影响清水混凝土观感质量、
5．２。３为确保钢筋生根位置准确,拟采取以下措施:
① 在柱施工中采用定位套箍,卡住主筋确保其位置,套箍按柱得断面设计制作,另外采用φ16～18短钢筋对主筋进行斜撑加固,确保主筋位置准确;
②　在剪力墙钢筋根部采用梯形定位套箍,用来固定主筋不位移,并控制好排距。
5。2。4墙横向钢筋得控制
墙横向钢筋即水平筋得排距与内外竖筋距离得控制,采用竖向定位梯形撑,将此支撑埋于墙内,可采用φ16~18钢筋焊接,间距1、2~1．5m、
5．2。5保护层垫块为稳住钢筋及其安装方便,对以往得保护层垫块进行了改进,对厚度超超过１50mｍ得平板垫块采用钢筋小马凳、预制柱形砼小马凳;墙体上得垫块,采用圆形塑料垫块,将钢筋卡在圆环内,再加绑丝扎牢、
5．2.6做好各工种间配合协调工作
在浇筑混凝土得过程中,放线工、钢筋工、木工、水电预留、预埋等工种各负其责,在砼浇筑过程中实施跟踪管理,发现异常情况及时处理。
5、３模板工程
为达到清水混凝土得目得,减少模板得投入,针对不同电梯井结构设计不同类型得模板,对模板进行编号,以方便周转。同时,从模板安装、拆除与维修等方面也采取相应措施。
5．3。1模板方案
①电梯井墙体模板采用竹胶模板,支撑体系采用钢管、方木等工具、
②门、窗洞口,预留洞口模板全部采用5０mｍ厚方木,采用1８mm厚竹胶模板,支撑采用φ４8mm钢管;模板安装固定在洞口两侧暗柱钢筋上设定位撑。
③针对模板接缝处易漏浆等缺陷,模板与模板、阴阳角接缝处设计为舌板式企口连接,可有效地解决模板漏浆缺陷,同时还可以保证接缝部位不错台,平整度达到设计及规范要求。
5.３．2模板得安装、拆除与维修
要确保电梯井混凝土得垂直度符合规范要求,加强对模板尤其就是竹胶板得施工管理尤为重要。安装模板时应严格按模板组装图进行,对号入座,定点使用。拆模时按支撑得倒顺序进行,要保护板面,严禁强行砸撬模板,拆卸后及时清理,并修理损伤得模板,经检查合格后涂刷隔离剂备用、
5.4混凝土工程
５。4。1混凝土要求颜色一致,则要求所采用得材料一致、
水泥应选用厂家、标号、品种相同且安定性好、强度好得水泥;砂石也应按规定选用合格材料;外加剂不仅要满足混凝土施工性能得要求,而且要有利于提高混凝土内在质量与外观效果。
混凝土应取样试配,按试配得配合比施工,严格控制坍落度。
５。4。2混凝土浇捣　
封模前要进行模板内部清理,浇筑砼前浇水湿润后方可浇筑。墙、柱根部先浇５０mｍ厚同标号混凝土去石子砂浆,防止出现烂根现象、
振捣要密实、均匀,既要做到不过振也不欠振、漏振、对于墙体采用分层浇筑,每层厚度不大于5０0mm。确保混凝土浇筑质量,当高度超过3m时,需采用串筒或溜槽卸料、
5。4.３混凝土养护
混凝土早期养护,应派专人负责,使混凝土处于湿润状态,养护时间应能满足混凝土硬化与强度增长得需要,使混凝土强度满足设计要求、
5。5成品保护　
混凝土成型后,如不加以保护易使阴阳角受损,直接影响电梯井混凝土得外观质量,同时,户梯盒、开关盒预留洞、上下水管预留洞得保护也间接影响到电梯井混凝土得观感效果,为此应采取以下措施进行成品保护:
(1)在电梯井结构中,门洞、墙角均采用2㎝×4㎝得板条,组成阳角,护在阳角上,用铅丝扎牢。
(2)电线开关盒用铁皮盖封口,墙上预留洞采用泡沫塑料板覆盖,在板四周用胶带纸粘贴。
6.监护与记录
本工序为关键工序,在该分项工程施工过程中,要严格按照《监视与测量管理程序》规定执行,由施工员向作业班组做好详细得技术交底,质检员要加强巡回检查,督促施工班组严格按技术交底进行操作,做好自检、交接检记录,确保施工过程始终处于良好得受控状态,保证施工质量。
