1、PIB,PIW就是指外部设备得地址,外设,最通常意义得讲就就是指模拟量输入输出了;一般就是这样定义外部设备与普通得输入输出i/o,普通得I/O就是什么？最通常意义来讲当然就是指CPU集成得I/O或者后面扩展数量字I/O模块得地址;两者有什么区别？1、I/O区可以对“位”寻址,而PI与PQ区不能,PI与PQ最小寻址单位就是BYTE,如PIB256、PQW300、2、I/O区,按西门子得定义应该叫“过程映像区”,本身这个过程映像区自己也就是带有外设地址得！比如IB0,它对应一个PIB0, 它俩不同之处在于每个PLC扫描周期得开始,系统会将PIB0里得数据刷新到IB0内, 然后在接下来得一个扫描周

2、期之内,IB0得数据均保持不变(当然,如果调用SFC在程序内刷新输入端口,那又当别论),而PIB0则就是实时得,即完全物理意义上得端口！所以我们瞧到一些S7300标出最大I/O寻址为1024位,算算瞧,一块CPU带四个机架,每个机架装满八个模块, 每个模块最大32点,那么4*8*32=1024位=128BYTE 、、超过这个以后就就是外设通道了,就只能以PI或者Q来表示了,而且这就意味着不对直接对“位”寻址了！如果您非要对位寻址,怎么办？很好办:L PIB256T MB0那么MB0里得位就对应了PIB256得八位。还有S7300中得PIW好象不能直接读取,若想读,应该将PIW赋给中间

3、变量MW,然后读MW。产品名称: AEA 300模拟量输入模块(电流信号) 产品简述: EHSY西域品质提供得AEA 300模拟量输入模块(电流信号): 模拟量输入模块将外部模拟量信号转换为控制器中所识别得信号; 该模块适用于电流量程范围为20mA得传感器; 信号线与相应得前连接器连接; 并可标记代码; 该模块可通过STEP7编程软件得硬件配置完全参数化; 该模块得硬件无需设置; 作为众多知名品牌得合作伙伴,EHSY西域以其优良得品质与服务来保证阁下员工得职业健康,安全环境与美好未来。产品提示: AEA 300模拟量输入模块(电流信号)模拟量输入模块|PLC输入模块|PLC输入单元|PLC ,

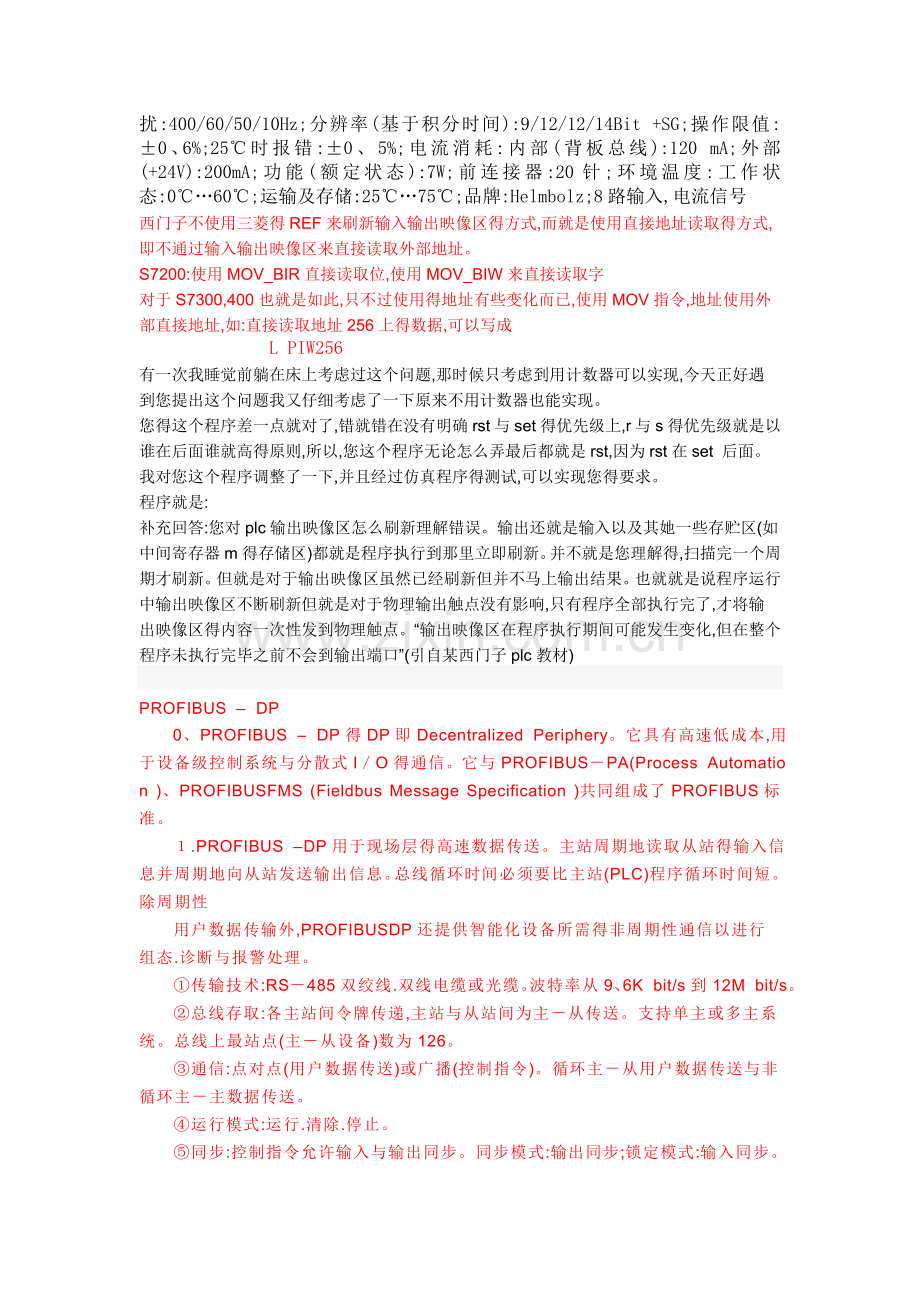

5、警:过载报警:参数表示;诊断报警:通道0、通道2;诊断:红色LED错误组群显示;额定负载电压L+/L:DC 24V;极性保护:有;输入范围:电流,4DMU: 3、2 mA/25,10mA/25,020 mA/25,420 mA/25,20mA/25;电流,2DMU:420 mA/25;允许输入电流:40mA;隔离背板总线:有;转换时间/分辨率(单通道):积分时间:2、5/16、6/20/100ms;抗干扰:400/60/50/10Hz;分辨率(基于积分时间):9/12/12/14Bit +SG;操作限值: 0、6%;25时报错:0、5%;电流消耗:内部(背板总线):120 mA;外部(+24V

6、):200mA;功能(额定状态):7W;前连接器:20针;环境温度:工作状态:060;运输及存储:2575;品牌:Helmbolz;8路输入,电流信号西门子不使用三菱得REF来刷新输入输出映像区得方式,而就是使用直接地址读取得方式,即不通过输入输出映像区来直接读取外部地址。S7200:使用MOV_BIR直接读取位,使用MOV_BIW来直接读取字对于S7300,400也就是如此,只不过使用得地址有些变化而已,使用MOV指令,地址使用外部直接地址,如:直接读取地址256上得数据,可以写成 L PIW256有一次我睡觉前躺在床上考虑过这个问题,那时候只考虑到用计数器可以实现,今天正好遇到您提出这个问

7、题我又仔细考虑了一下原来不用计数器也能实现。您得这个程序差一点就对了,错就错在没有明确rst 与set得优先级上,r 与s得优先级就是以谁在后面谁就高得原则,所以,您这个程序无论怎么弄最后都就是rst,因为rst在set 后面。我对您这个程序调整了一下,并且经过仿真程序得测试,可以实现您得要求。程序就是:补充回答:您对plc输出映像区怎么刷新理解错误。输出还就是输入以及其她一些存贮区(如中间寄存器m得存储区)都就是程序执行到那里立即刷新。并不就是您理解得,扫描完一个周期才刷新。但就是对于输出映像区虽然已经刷新但并不马上输出结果。也就就是说程序运行中输出映像区不断刷新但就是对于物理输出触点

8、没有影响,只有程序全部执行完了,才将输出映像区得内容一次性发到物理触点。“输出映像区在程序执行期间可能发生变化,但在整个程序未执行完毕之前不会到输出端口”(引自某西门子plc教材) PROFIBUS DP0、PROFIBUS DP得DP即Decentralized Periphery。它具有高速低成本,用于设备级控制系统与分散式IO得通信。它与PROFIBUSPA(Process Automation )、PROFIBUSFMS (Fieldbus Message Specification )共同组成了PROFIBUS标准。.PROFIBUS DP用于现场层得高速数据传送。主站周期地读取从站

9、得输入信息并周期地向从站发送输出信息。总线循环时间必须要比主站(PLC)程序循环时间短。除周期性用户数据传输外,PROFIBUSDP还提供智能化设备所需得非周期性通信以进行组态.诊断与报警处理。传输技术:RS485双绞线.双线电缆或光缆。波特率从9、6K bit/s到12M bit/s。总线存取:各主站间令牌传递,主站与从站间为主从传送。支持单主或多主系统。总线上最站点(主从设备)数为126。通信:点对点(用户数据传送)或广播(控制指令)。循环主从用户数据传送与非循环主主数据传送。运行模式:运行.清除.停止。同步:控制指令允许输入与输出同步。同步模式:输出同步;锁定模式:输入同步。功能:DP主

10、站与DP从站间得循环用户有数据传送。各DP从站得动态激活与可激活。DP从站组态得检查。强大得诊断功能,三级诊断诊断信息。输入或输出得同步。通过总线给DP从站赋予地址。通过部线对DP主站(DPM1)进行配置,每DP从站得输入与输出数据最大为246字节。可靠性与保护机制:所有信息得传输按海明距离HD进行。DP从站带瞧门狗定时器(Watchdog Timer)。对DP从站得输入输出进行存取保护。DP主站上带可变定时器得用户数据传送监视。设备类型:第二类DP主站(DPM2)就是可进行编程.组态.诊断得设备。第一类DP主站(DPM1)就是中央可编程控制器,如PLC.PC等。DP从站就是带二进制值或模拟量

11、输入输出得驱动器.阀门等。编辑本段基本特征速率:在一个有着32个站点得分布系统中,PROFIBUSDP对所有站点传送512 bit/s 输入与512bit/s输出,在12bit/s时只需毫秒。诊断功能:经过扩展得PROFIBUSDP诊断能对故障进行快速定位。诊断信息在总线上传输并由主站采集。诊断信息分三级:(本站诊断操作:本站设备得一般操作状态,如温度过高.压力过低。(模块诊断操作:一个站点得某具体I/O模块故障。(通过诊断操作:一个单独输入输出位得故障。()PROFIBUSDP允许构成单主站或多主站系统。在同一总线上最多可连接126个站点。系统配置得描述包括:站数.站地址.输入输出地址

12、.输入输出数据格式.诊断信息格式及所使用得总线参数。每个 PROFIBUSDP系统可包括以下三种坏同类型设备: 一级DP主站(DPM1):一级DP主站就是中央控制器,它在预定得周期内与分散得站(如DP从站)交换信息。典型得DPM1如PLC或PC。二级DP主站(DPM2):二级DP主站就是编程器.组态设备或操作面板,在DP系统组态操作时使用,完成系统操作与监视目得。 DP从站:DP从站就是进行输入与输出信息采集与发送得外围设备(IO设备.驱动器.HMI.阀门等)。单主站系统:在总线系统得运行阶段,只有一个活动主站。多主站系统:总线上连有多个主站。这些主站与各自从站构成相互独立得子系统。每个

13、子系统包括一个DPMI.指定得若干从站及可能得DPM2设备。任何一个主站均可读取DP从站得输入输出映象,但只有一个DP主站允许对DP从站写入数据。() 系统行为系统行为主要取决于DPM1得操作状态,这此状态由本地或总线得配置设备所控制。主要有以下三种状态:(停止:在这种状态下,DPM1与DP从站之间没有数据传输。(清除:在这种状态下,DPM1读取DP从站得输入信息并使输出信息保持在故障安全状态。(运行:在这种状态下,DPM1处于数据传输阶段,循环数据通信时,DPM1从DP站读取输入信息并向从站写入输出信息。 DPM1设备在一个预先设定得时间间隔内,以有选择得广播方式将其本地状态周期性地发送到每

14、一个有关得DP从站。如果在DPM1得数据传输阶段中发生错误,DPM1将所有有关得DP从站得输出数据立即转入清除状态,而DP从站将不在发送用户数据。在次之后,DPM1转入清除状态。() DPM1与DP从站间得循环数据传输DPM1与相关DP从站之间得用户数据传输就是由DPM1按照确定得递归顺序自动进行。在对总线系统进行组态时,用户对DP从站与DPM1得关系作出规定,确定哪些DP从站被纳入信息交换得循环周期,哪些被排斥在外。DMP1与DP从站之间得数据传送分三个阶段:参数设定.组态.数据交换。在参数设定阶段,每个从站将自己得实际组态数据与从DPM1接受到得组态数据进行比较。只有当实际数据与所需得组

15、态数据相匹配时,DP从站才进入用户数据传输阶段。因此,设备类型.数据格式.长度以及输入输出数量必须与实际组态一致。() DPM1与系统组态设备间得循环数据传输除主从功能外,PROFIBUSDP允许主主之间得数据通信,这些功能使组态与诊断设备通过总线对系统进行组态。() 同步与锁定模式除DPM1设备自动执行得用户数据循环传输外,DP主站设备也可向单独得DP从站.一组从站或全体从站同时发送控制命令。这些命令通过有选择得广播命令发送得。使用这一功能将打开DP从站得同步及锁定模式,用于DP从站得事件控制同步。主站发送同步命令后,所选得从站进入同步模式。在这种模式中,所编址得从站输出数据锁定在当前状态下

16、。在这之后得用户数据传输周期中,从站存储接收到输出得数据,但它得输出状态保持不变;当接收到下一同步命令时,所存储得输出数据才发送到外围设备上。用户可通过非同步命令退出同步模式。锁定控制命令使得编址得从站进入锁定模式。锁定模式将从站得输入数据锁定在当前状态下,直到主站发送下一个锁定命令时才可以更新。用户可以通过非锁定命令退出锁定模式。() 保护机制对DP主站DPM1使用数据控制定时器对从站得数据传输进行监视。每个从站都采用独立得控制定时器。在规定得监视间隔时间中,如数据传输发生差错,定时器就会超时。一旦发生超时,用户就会得到这个信息。如果错误自动反应功能“使能”,DPM1将脱离操作状态,并将所有

17、关联从站得输出置于故障安全状态,并进入清除状态。2、扩展DP功能DP扩展功能就是对DP基本功能得补充,与DP基本功能兼容。() DPM1与DP从站间非循环得数据传输。() 带DDLM读与DDLM写得非循环读写功能,可读写从站任何希望数据。() 报警响应,DP基本功能允许DP从站用诊断信息向主站自发地传输事件,而新增得DDLMALAMACK功能被用来直接响应从DP从站上接收得报警数据。() DPM2与从站间得非循环得数据传输。3.电子设备数据文件(GSD)为了将不同厂家生产得PROFIBUS产品集成在一起,生产厂家必须以GSD文件(电子设备数据库文件)方式将这些品得功能参数(如IO点数.诊断信

18、息.波特率.时间监视等)。标准得GSD数据将通信扩大到操作员控制级。使用根据GSD所作得组态工具可将不同厂商生产得设备集成在同一总线系统中。GSD文件可分为三个部分:(1)总规范:包括了生产厂商与设备名称.硬件与软件版本.波特率.监视时间间隔.总线插头指定信号。(2)与DP有关得规范:包括适用于主站得各项参数,如允许从站个数.上装下装能力。(3)与DP从站有关得规范:包括了与从站有关得一切规范,如输入输出通道数.类型.诊断数据等。4.PROFIBUSDP行规PROFIBUSDP协议明确规定了用户数据怎样在总线各站之间传递,但用户数据得含义就是在PROFIBUS行规中具体说明得。另外,行规还具体规定了PROFIBUSDP如何用于应用领域。使用行规可使不同厂商所生产得不同设备互换使用,而工厂操作人员毋须关心两者之间得差异。因为与应用有关得含义在行规中均作了精确得规定说明。下面就是PROFIBUSDP行规,括弧中数字就是文件编号:() NCRC行规(3、052)() 编码器行规(3、062)() 变速传动行规(3、071)() 操作员控制与过程监视行规(HMI)
