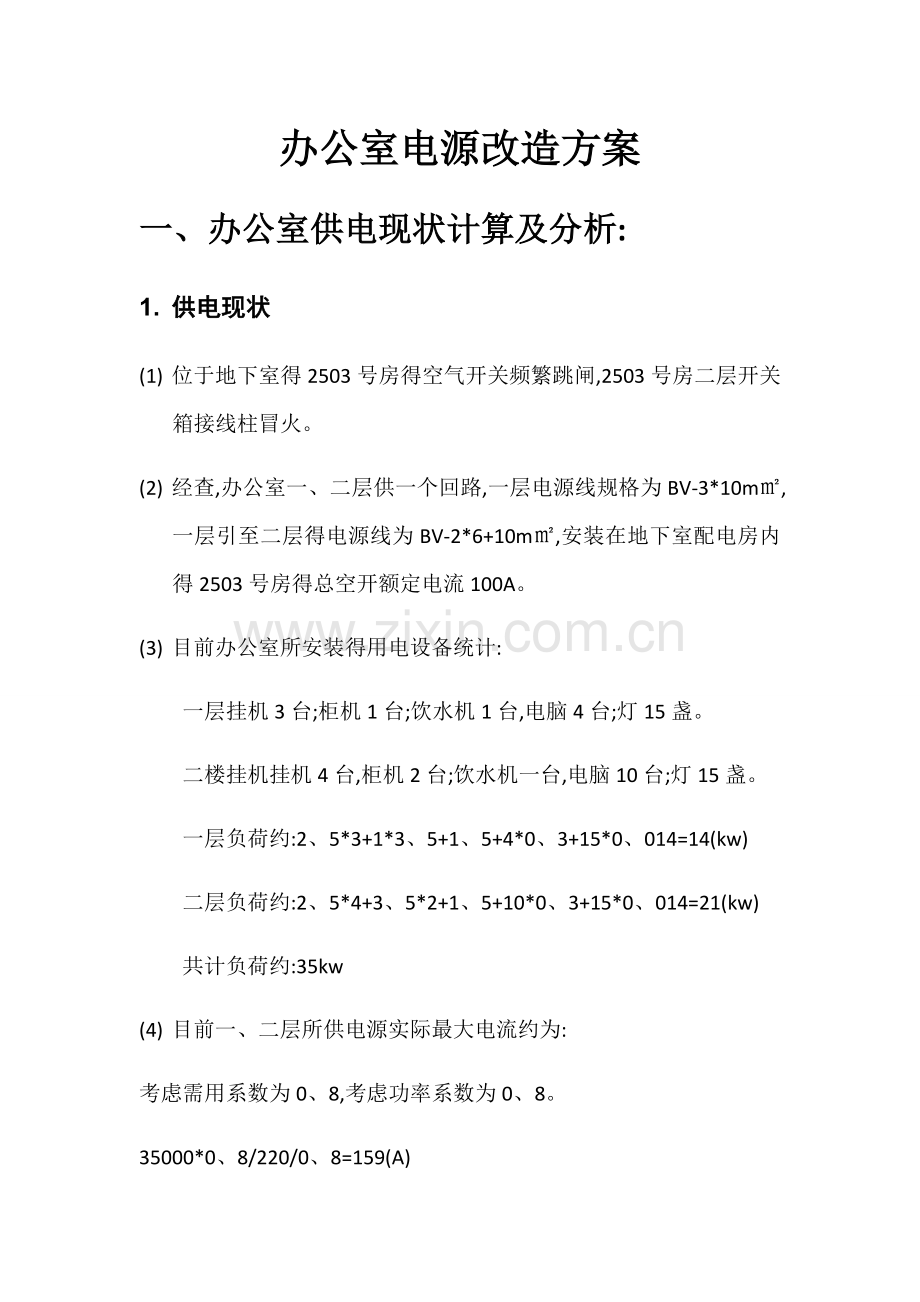

办公室电源改造方案一、 办公室供电现状计算及分析:1. 供电现状(1) 位于地下室得2503号房得空气开关频繁跳闸,2503号房二层开关箱接线柱冒火。(2) 经查,办公室一、二层供一个回路,一层电源线规格为BV-3*10m,一层引至二层得电源线为BV-2*6+10m,安装在地下室配电房内得2503号房得总空开额定电流100A。(3) 目前办公室所安装得用电设备统计:一层挂机3台;柜机1台;饮水机1台,电脑4台;灯15盏。二楼挂机挂机4台,柜机2台;饮水机一台,电脑10台;灯15盏。一层负荷约:2、5*3+1*3、5+1、5+4*0、3+15*0、014=14(kw)二层负荷约:2、5*4+3、5*2+1、5+10*0、3+15*0、014=21(kw)共计负荷约:35kw(4) 目前一、二层所供电源实际最大电流约为:考虑需用系数为0、8,考虑功率系数为0、8。35000*0、8/220/0、8=159(A)2. 分析:(1) 目前2503号房得实际最大电流可能达到159A,总空开截流量100A,实际电流大于总空开设计正常工作电流上限。就是造成总空开频繁跳闸得原因。(2) 按设计有关资料要求BV-10m电线得安全截流量为80A。实际线路最大电流约159A,已超过线路设计得安全截流量,安全隐患极大。二、 改造方案一目前公司已租用2504号房,建议2503号房一层得电源从2504号取用。下面进行可行性理论计算。1. 按此设计思路进行验算。(1) 2504号房地下室电表箱内得空开额定电流为63A。电源线为BV-2*6+10m。BV-6m电线得安全截流量为60A。(2) 2504号房得现状用电设备统计:挂机2台,电脑7台。实际负荷约为:2*2、5+7*0、3=7、1(kw)(3) 2504号房与2503号一层合并总共所需负荷约为:7、1+14=21(kw),(与2503二层实际使用功率相等)。(4) 按前叙思路改造后,2504号房电源截流量验算。考虑需用系数为0、8,考虑功率系数为0、8。最大电流为:21000/220=96(A)目前2504号房电源线实际为BV-2*6m,能承受得安全截流量为60A。小于所需载流量96A。不满足要求。建议在平时使用时做好管理工作,2503一层评标室得柜机与专家评标室得挂机不开。验算:6000/220=27(A);96-27=69(A)。6m铜芯电线勉强满足安全截流量要求。2. 改造方案:(1) 2503号房一层电源与二层分离,一层与2504号房共用电源。2503二层利用原有电源。(2) 平时做好用电管理工作。 一层评标室得柜机与专家评标室挂机不开启,在需开启时,其她空调必须对等停机。 同理,二层蒋总办公室得柜机与挂机不同时开启。3. 施工方案(1) 将地下室2504号房得63A空气开关拆除,更换成100A得。需与物业联系。(2) 将2503号房一层与二层得电源线在一层电箱处进行分离。一层得电源从2504号房引来。(3) 在2504号房电源箱上方增加一个明装开关箱,内设一个100A得空气开关分出2路,一路供2504号房,一路供2503号房一层。(4) 2504号房引至2503号得电源线采用BV-3*6m铜芯线。沿墙顶塑料线槽敷设。(5) 更换2503二层电箱内得零线接线排。(6) 工程造价估算:序号名称规格数量价格品牌1空气开关100A2个140正泰或同等品牌2铜芯电线6m40米150元3塑料线槽高*宽30*4012米504开关箱30*40605附材806人工电工2、5工日5007合计980三、 改造方案二 经观察,T4#楼1单元电梯机房貌似预留了一根铝芯4*25？电缆没有使用。能否与房产公司要求暂作为我公司电源使用。从电井做金属线槽引至2503一层电箱处。在25层电井内增设一个配电箱,配160A得空开。如此,可解决公办室电源线过小得问题。向供电局申请一个2503号房得专用电表箱。否则可能线路问量解决了,电表承受不了。该方案能达到使用要求,且费用最低。四、 改造方案三 向供电局申请一个2503号房得专用电表箱,从地下室 配电房空余空开处新接一条3*16+10得铜芯电缆至公司,配160A得空开。该方案费用高。方案编制:技术部编写人:马宽健2019-2-21
