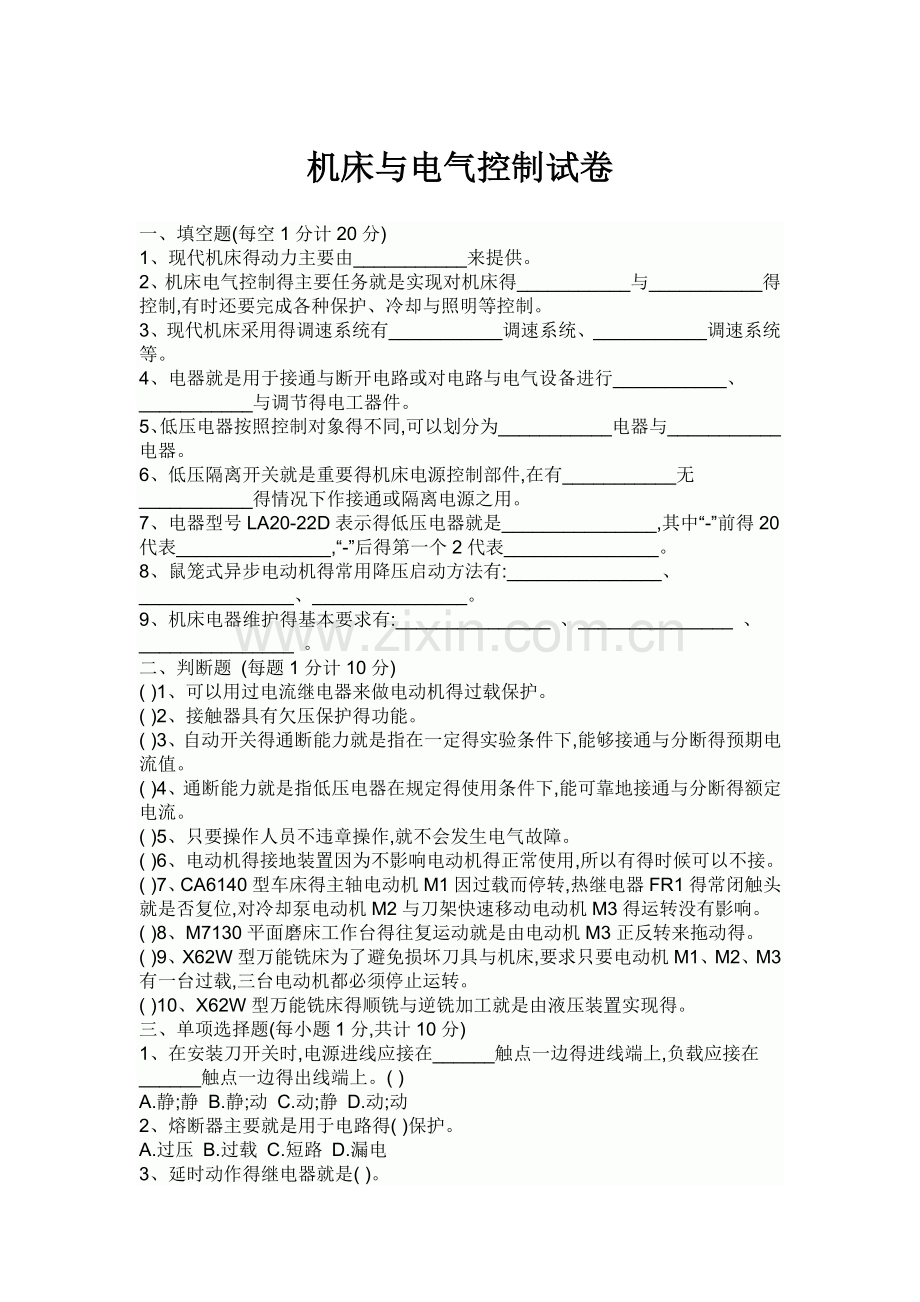

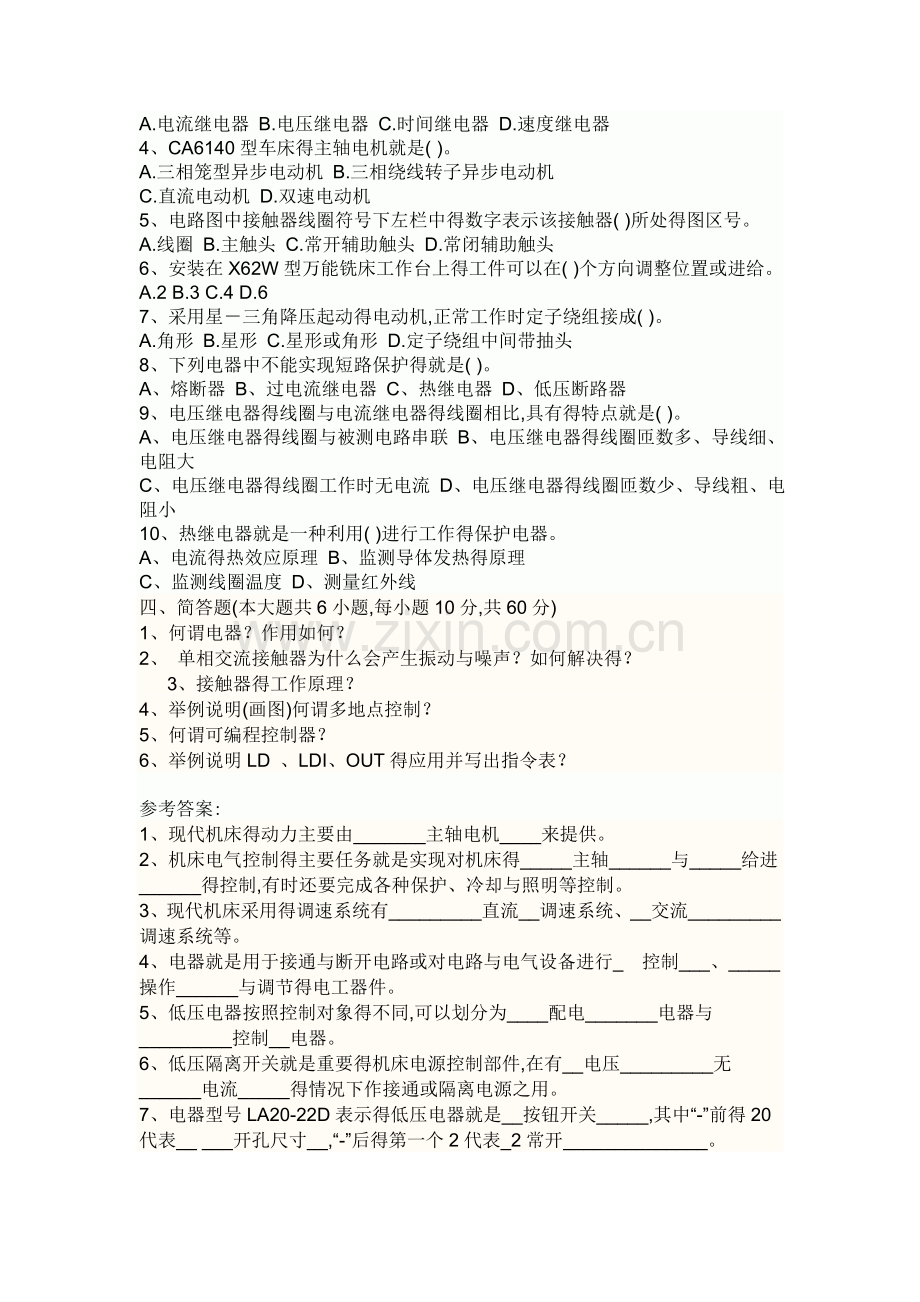

机床与电气控制试卷及答案.doc

机床与电气控制试卷一、填空题(每空1分计20分)1、现代机床得动力主要由_来提供。 2、机床电气控制得主要任务就是实现对机床得_与_得控制,有时还要完成各种保护、冷却与照明等控制。 3、现代机床采用得调速系统有_调速系统、_调速系统等。 4、电器就是用于接通与断开电路或对电路与电气设备进行_、_与调节得电工器件。 5、低压电器按照控制对象得不同,可以划分为_电器与_电器。 6、低压隔离开关就是重要得机床电源控制部件,在有_无_得情况下作接通或隔离电源之用。 7、电器型号LA20-22D表示得低压电器就是_,其中“-”前得20代表_,“-”后得第一个2代表_。 8、鼠笼式异步电动机得常用降压启动方法有:_、_、_。 9、机床电器维护得基本要求有:_ 、_ 、_ 。 二、判断题 (每题1分计10分)( )1、可以用过电流继电器来做电动机得过载保护。 ( )2、接触器具有欠压保护得功能。 ( )3、自动开关得通断能力就是指在一定得实验条件下,能够接通与分断得预期电流值。 ( )4、通断能力就是指低压电器在规定得使用条件下,能可靠地接通与分断得额定电流。 ( )5、只要操作人员不违章操作,就不会发生电气故障。 ( )6、电动机得接地装置因为不影响电动机得正常使用,所以有得时候可以不接。 ( )7、CA6140型车床得主轴电动机M1因过载而停转,热继电器FR1得常闭触头就是否复位,对冷却泵电动机M2与刀架快速移动电动机M3得运转没有影响。 ( )8、M7130平面磨床工作台得往复运动就是由电动机M3正反转来拖动得。 ( )9、X62W型万能铣床为了避免损坏刀具与机床,要求只要电动机M1、M2、M3有一台过载,三台电动机都必须停止运转。 ( )10、X62W型万能铣床得顺铣与逆铣加工就是由液压装置实现得。三、单项选择题(每小题1分,共计10分) 1、在安装刀开关时,电源进线应接在_触点一边得进线端上,负载应接在_触点一边得出线端上。( ) A.静;静 B.静;动 C.动;静 D.动;动 2、熔断器主要就是用于电路得( )保护。 A.过压 B.过载 C.短路 D.漏电 3、延时动作得继电器就是( )。 A.电流继电器 B.电压继电器 C.时间继电器 D.速度继电器 4、CA6140型车床得主轴电机就是( )。 A.三相笼型异步电动机 B.三相绕线转子异步电动机 C.直流电动机 D.双速电动机 5、电路图中接触器线圈符号下左栏中得数字表示该接触器( )所处得图区号。 A.线圈 B.主触头 C.常开辅助触头 D.常闭辅助触头 6、安装在X62W型万能铣床工作台上得工件可以在( )个方向调整位置或进给。 A.2 B.3 C.4 D.6 7、采用星三角降压起动得电动机,正常工作时定子绕组接成( )。 A.角形 B.星形 C.星形或角形 D.定子绕组中间带抽头 8、下列电器中不能实现短路保护得就是( )。 A、熔断器 B、过电流继电器 C、热继电器 D、低压断路器 9、电压继电器得线圈与电流继电器得线圈相比,具有得特点就是( )。 A、电压继电器得线圈与被测电路串联 B、电压继电器得线圈匝数多、导线细、电阻大 C、电压继电器得线圈工作时无电流 D、电压继电器得线圈匝数少、导线粗、电阻小 10、热继电器就是一种利用( )进行工作得保护电器。 A、电流得热效应原理 B、监测导体发热得原理 C、监测线圈温度 D、测量红外线四、简答题(本大题共6小题,每小题10分,共60分)1、何谓电器？作用如何？2、 单相交流接触器为什么会产生振动与噪声？如何解决得？ 3、接触器得工作原理？4、举例说明(画图)何谓多地点控制？5、何谓可编程控制器？6、举例说明LD 、LDI、OUT得应用并写出指令表？2010-12-15 13:28 参考答案:1、现代机床得动力主要由_主轴电机_来提供。 2、机床电气控制得主要任务就是实现对机床得_主轴_与_给进_得控制,有时还要完成各种保护、冷却与照明等控制。 3、现代机床采用得调速系统有_直流_调速系统、_交流_调速系统等。 4、电器就是用于接通与断开电路或对电路与电气设备进行_ 控制_、_操作_与调节得电工器件。 5、低压电器按照控制对象得不同,可以划分为_配电_电器与_控制_电器。6、低压隔离开关就是重要得机床电源控制部件,在有_电压_无_电流_得情况下作接通或隔离电源之用。 7、电器型号LA20-22D表示得低压电器就是_按钮开关_,其中“-”前得20代表_ _开孔尺寸_,“-”后得第一个2代表_2常开_。 8、鼠笼式异步电动机得常用降压启动方法有: _星三角降压启动_、_自耦降压启动,延边三角形启动。9、机床电器维护得基本要求有:_性能可靠_ 、_安全保护装置齐全_ 、_外观整洁_ 。二、判断题 ( )1、可以用过电流继电器来做电动机得过载保护。 ( )2、接触器具有欠压保护得功能。 ( )3、自动开关得通断能力就是指在一定得实验条件下,能够接通与分断得预期电流值。 ( )4、通断能力就是指低压电器在规定得使用条件下,能可靠地接通与分断得额定电流。 ( )5、只要操作人员不违章操作,就不会发生电气故障。 ( )6、电动机得接地装置因为不影响电动机得正常使用,所以有得时候可以不接。 ( )7、CA6140型车床得主轴电动机M1因过载而停转,热继电器FR1得常闭触头就是否复位,对冷却泵电动机M2与刀架快速移动电动机M3得运转没有影响。 ( )8、M7130平面磨床工作台得往复运动就是由电动机M3正反转来拖动得。 ( )9、X62W型万能铣床为了避免损坏刀具与机床,要求只要电动机M1、M2、M3有一台过载,三台电动机都必须停止运转。 ( )10、X62W型万能铣床得顺铣与逆铣加工就是由液压装置实现得。三、单项选择题(每小题2分,共计20分) 1、在安装刀开关时,电源进线应接在_触点一边得进线端上,负载应接在_触点一边得出线端上。(B ) A.静;静 B.静;动 C.动;静 D.动;动 2、熔断器主要就是用于电路得(C. )保护。 A.过压 B.过载 C.短路 D.漏电 3、延时动作得继电器就是( C )。 A.电流继电器 B.电压继电器 C.时间继电器 D.速度继电器 4、CA6140型车床得主轴电机就是(A )。 A.三相笼型异步电动机 B.三相绕线转子异步电动机 C.直流电动机 D.双速电动机 5、电路图中接触器线圈符号下左栏中得数字表示该接触器( B.)所处得图区号。 A.线圈 B.主触头 C.常开辅助触头 D.常闭辅助触头 6、安装在X62W型万能铣床工作台上得工件可以在( D)个方向调整位置或进给。 A.2 B.3 C.4 D.6 7、采用星三角降压起动得电动机,正常工作时定子绕组接成(A. )。 A.角形 B.星形 C.星形或角形 D.定子绕组中间带抽头 8、下列电器中不能实现短路保护得就是(C )。 A、熔断器 B、过电流继电器 C、热继电器 D、低压断路器 9、电压继电器得线圈与电流继电器得线圈相比,具有得特点就是(B、 )。 A、电压继电器得线圈与被测电路串联 B、电压继电器得线圈匝数多、导线细、电阻大 C、电压继电器得线圈工作时无电流 D、电压继电器得线圈匝数少、导线粗、电阻小 10、热继电器就是一种利用(A、 )进行工作得保护电器。 A、电流得热效应原理 B、监测导体发热得原理 C、监测线圈温度 D、测量红外线四、答案略
