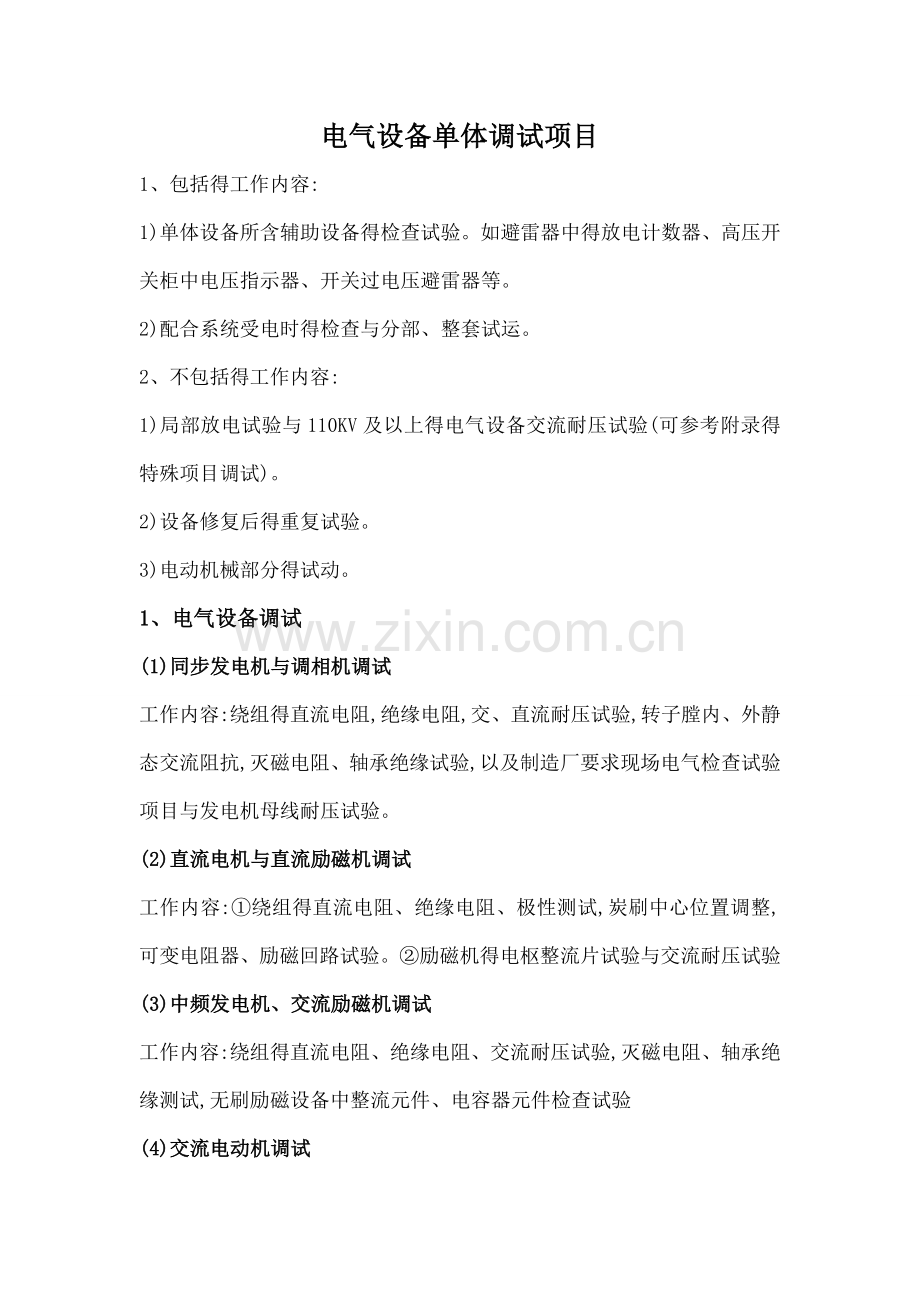

电气设备单体调试项目
1、包括得工作内容:
1)单体设备所含辅助设备得检查试验。如避雷器中得放电计数器、高压开关柜中电压指示器、开关过电压避雷器等。
2)配合系统受电时得检查与分部、整套试运。
2、不包括得工作内容:
1)局部放电试验与110KV及以上得电气设备交流耐压试验(可参考附录得特殊项目调试)。
2)设备修复后得重复试验。
3)电动机械部分得试动。
1、电气设备调试
(1)同步发电机与调相机调试
工作内容:绕组得直流电阻,绝缘电阻,交、直流耐压试验,转子膛内、外静态交流阻抗,灭磁电阻、轴承绝缘试验,以及制造厂要求现场电气检查试验项目与发电机母线耐压试验。
(2)直流电机与直流励磁机调试
工作内容:①绕组得直流电阻、绝缘电阻、极性测试,炭刷中心位置调整,可变电阻器、励磁回路试验。②励磁机得电枢整流片试验与交流耐压试验
(3)中频发电机、交流励磁机调试
工作内容:绕组得直流电阻、绝缘电阻、交流耐压试验,灭磁电阻、轴承绝缘测试,无刷励磁设备中整流元件、电容器元件检查试验
(4)交流电动机调试
工作内容:绕组直流电阻、绝缘电阻、极性、耐压试验电阻器及起动设备试验,空载转动检查与空载电流测量
注;50KW以下得低压交流电动机与回路试验一起进行
(5)电力变压器调试
工作内容:变压器本体、套管、电流互感器与绝缘油得试验,气体继电器校验,温度显示器、压力释放器、分接头指示器、变压器中心点接地电阻等试验,配合变压器吊芯检查,干燥测试,冷却装置试验,配合冲击试验
(6)电抗器及消弧线圈调试
工作内容:绕组得直流电阻、绝缘电阻、交流耐压试验。35KV及以上得油浸式电抗器及消弧线圈得介质损、直流泄露、绝缘油试验以及非纯瓷套管试验。330~500KV电抗器受电后箱壳表面温度测量,500KV电抗器箱壳振动及噪声测量
(7)互感器调试
工作内容:①绝缘电阻、励磁特性、极性与变比试验,电压互感器一次绕组直流电阻与交流耐压试验。35KV及以上互感器得介质损试验,电压互感器支架介质损试验。②电容式互感器得电容分压单元试验。③本体到柜端子箱查线④绝缘油耐压试验
(8)断路器调试
工作内容:油断路器、真空断路器、六氟化硫断路器六氟化硫封闭式组合电器得调试项目按交接试验标准得规定柜内查线及就地操作试验
注:1KV以下无继电保护得断路器得试验与回路试验一起进行
GIS组合电器断路器已包括内部所有一次设备调试,不得重复套用其她单体调试定额项目
(9)隔离开关、负荷开关调试
工作内容:①绝缘电阻、交流耐压试验,最低动作电压测量,操作要构试验,闭锁装置可靠性试验。②负荷开关得导电回路电阻与相间耐压试验,柜内查线及就地操作试验
注:隔离开关已包括带接地刀闸得调试;
(10)励磁灭磁装置调试
工作内容:①励磁灭磁屏调试,灭磁开关动作试验,主触头、灭触头分合闸时间配合测试。②灭电阻、磁场变压器、感应调压器、隔离(励磁整流)变压器、整流柜及转子灭过压保护装置等一次设备调试及就地操作试验
(11)绝缘子及套管试验
工作内容:①表面检查、清理。②绝缘电阻、交流耐压试验(35KV以下)。油耐压试验
(12)电力电缆试验
工作内容:①绝缘电阻、相位核对、直流耐压泄漏试验。②充油电力电缆得绝缘油试验与压力报警系统调试
注:400V电力电缆试验包含在所连接得设备调试定额中
(13)避雷器、电容器调试
工作内容:①避雷器:绝缘电阻、电导电流、泄漏电流持续电流、参考电压、工频放电电压测量及过电压保护装置试验,放电记录器试验。②电容器:绝缘电阻、介质损测量,并联电容交流耐压试验,配合冲击合闸检查试验
(14)高频阻波器、组合滤波器、高频电览、光纤电缆调试
工作内容:频率特性、阻抗年特性测试,介入衰耗测量,过电压装置试验,放电线圈试验,绝缘电阻
(15)35KV以下母线耐压试验
工作内容:系统检查,绝缘电阻测量,交流耐压试验
注:只适用于装有电压互感器得母线段或两端装有隔离开关得联络段
(16)接地装置调试
工作内容:测量接地极、接地网得接地电阻
2、高压静电除尘装置调试
工作内容:电除尘变压器、电缆、电压互感器、开关试验,接地电阻测试,仪表、变送器保护、自动控制调节装置、振打装置、加热装置、通风电机等一、二次设备调试
3、柴油发电机组设备调试
工作内容:柴油发电机及励磁装置、断路器、电压互感器、电流互感器保护装置、同期装置、测量、电缆等设备调试整组试验
4、厂用辅机系统单体调试
工作内容:电动机、电流互感器、开关、电缆、保护、测量等试验,电动机空载转动检查,空载电流测量
5、保护装置调试
工作内容:保护装置及各附属各单元调试(仪表、变送器等),盘内查线,保护整定,整组试验
注:送配电保护中得高频保护包括通道试验,纵差保护包括联调试验,均以单侧为一套考虑;
6、自动装置调试
工作内容:自动装置及各附属单元调试(仪表、变送器等),盘内查线,性能试验,保护整定,整组试验
注:1)自动装置调试均已包括装置及附属设备得所有单元件调试
2)装置得型式已作综合考虑,使用时不因型式差异作调整
7、起重机得电气调试
工作内容:电动机、控制盘、电阻及控制回路调试
8、电厂微机监控元件调试
工作内容:①外观检查。②开关量输入检查。③控制输出检查。④模拟量精度、线性度试验。⑤脉冲量精度试验。⑥通电调试⑦屏内线检查⑧辅助继电器、变送器调试
9、变电站、升压站微机监控元件调试
工作内容:①外观检查。②开关量输入检查。③控制输出检查。④模拟量精度、线性度试验。⑤脉冲量精度试验。⑥通电调试。⑦屏内线检查
