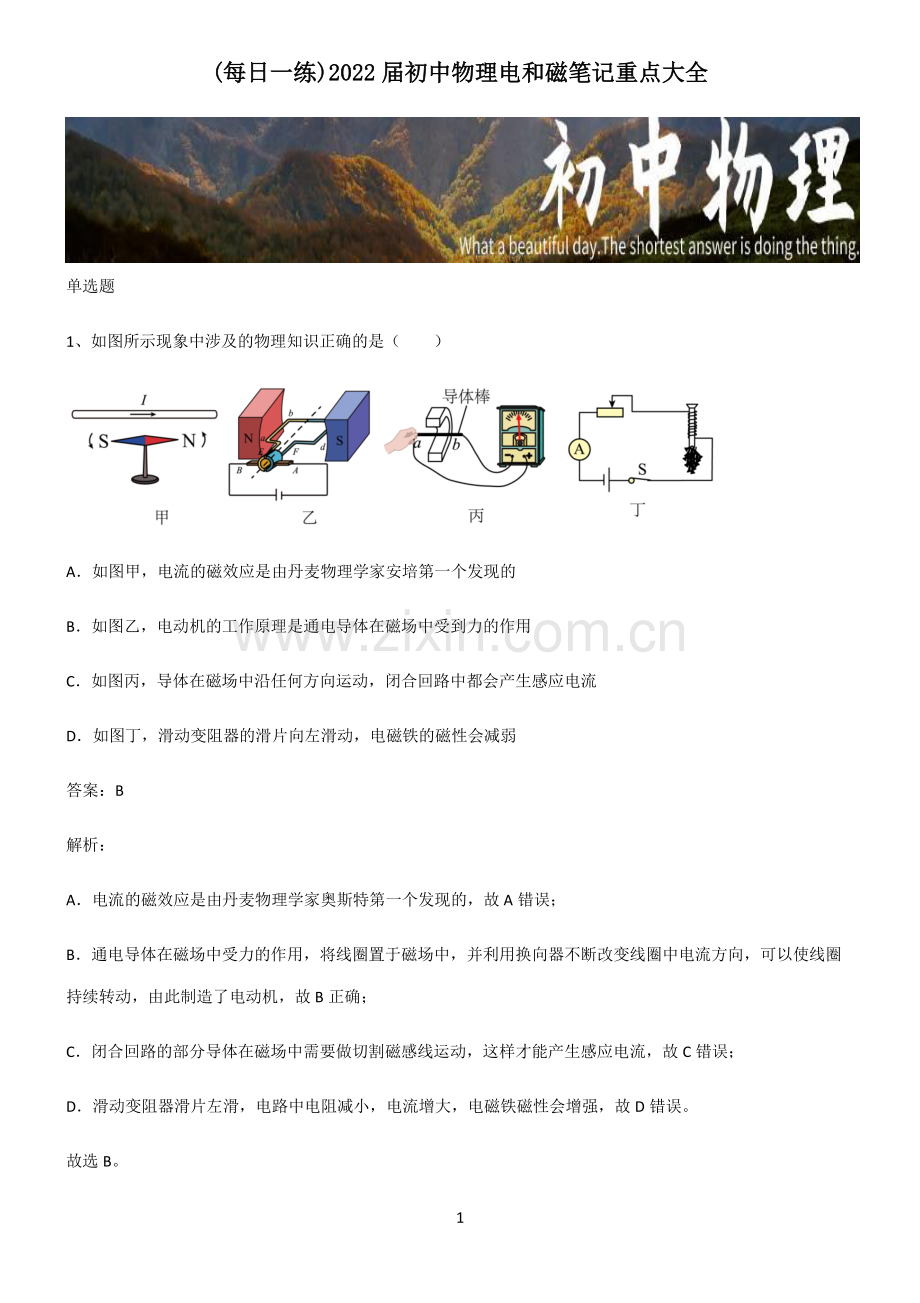

1 (每日一练每日一练)2022)2022 届初中物理电和磁笔记重点大全届初中物理电和磁笔记重点大全 单选题 1、如图所示现象中涉及的物理知识正确的是（）A如图甲，电流的磁效应是由丹麦物理学家安培第一个发现的 B如图乙，电动机的工作原理是通电导体在磁场中受到力的作用 C如图丙，导体在磁场中沿任何方向运动，闭合回路中都会产生感应电流 D如图丁，滑动变阻器的滑片向左滑动，电磁铁的磁性会减弱 答案：B 解析：A电流的磁效应是由丹麦物理学家奥斯特第一个发现的，故 A 错误；B通电导体在磁场中受力的作用，将线圈置于磁场中，并利用换向器不断改变线圈中电流方向，可以使线圈持续转动，由此制造了电动机，故 B 正确；C闭合回路的部分导体在磁场中需要做切割磁感线运动，这样才能产生感应电流，故 C 错误；D滑动变阻器滑片左滑，电路中电阻减小，电流增大，电磁铁磁性会增强，故 D 错误。故选 B。2 2、如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A温度计中的水银是绝缘体 B电铃响时，电磁铁右端是 S 极 C温度降低到 74以下，电铃响 D电铃响且滑片 P 向左移动时，电磁铁磁性增强 答案：D 解析：A容易导电的物体叫导体，不容易导体的物体叫绝缘体。水银容易导电，是导体，故 A 错误；B电铃响时，电流从螺线管的左端流入，根据安培定则可知，电磁铁右端是 N 极，故 B 错误；C温度降低到 74以下，水银与金属丝分离，电磁铁的电路中无电流，电磁铁无磁性，衔铁恢复原状，切断电铃电路，电铃不响，故 C 错误；D电铃响且滑片 P 向左移动时，滑动变阻器接入电路的电阻减小，电流变大，电磁铁磁性增强，故 D 正确。故选 D。3、下面四幅图中能说明电动机原理的是（）3 A B C D 答案：D 解析：A.在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意B.是电磁继电器，它是利用通电导体周围存在磁场的原理制成的，不符合题意；C.是奥斯特实验，小磁针指针偏转说明通电导体周围有磁场，不符合题意；D.电路中有电流，通电导体或线圈受到磁场力的作用发生运动，符合题意故选 D 小提示：电动机的工作原理是：通电导体在磁场中受到力的作用正确分析四个选项各是研究的什么问题，再做回答 4、用如图的装置探究磁场对通电直导线的作用，给铝棒AB通电，观察到AB向右运动，要使AB通电后向左运动，下列做法中可行的是（）4 A仅换用磁性更强的磁体 B仅增加 AB 中的电流强度 C仅将磁体的 N、S 极对调 D仅将铝棒 AB 换成铜棒 答案：C 解析：通电导体在磁场中受力的方向与磁场方向和电流方向有关；A换用磁性更强的磁体，不会改变运动方向，故 A 不符合题意；B增加AB中的电流强度，不会改变运动方向，故 B 不符合题意；C磁体的 N、S 极对调，只改变一个影响因素（磁场方向），受力运动方向改变，运动方向改变，故 C 符合题意；D将铝棒AB换成铜棒，不会改变运动方向，故 D 不符合题意。故选 C。5、如图是一款磁悬浮蓝牙音箱，可实现与手机的无线信息传递，底座通电后，上面的磁体音箱就会在底座产生的磁场作用下悬浮起来，下列说法不正确的是（）5 A音箱悬浮时在竖直方向受到两个力，即重力和磁场的作用力 B底座通电后能产生磁场，与电动机的工作原理相同 C音箱悬浮利用了同名磁极相互排斥 D无线信息传递利用的电磁波在空气中的传播速度约为 3108m/s 答案：B 解析：A音箱悬浮时受竖直向下的重力和竖直向上的磁力的作用，故 A 正确，不符合题意；B底座通电后能产生磁场，是电流的磁效应；电动机的工作原理是通电导线在磁场中受力的作用，故 B 错误，符合题意；C音箱悬浮是受到磁体间排斥力的作用，同名磁极相互排斥，故 C 正确，不符合题意；D无线信息传递利用的电磁波在空气中的传播速度约等于光速，为 3108m/s，故 D 正确，不符合题意。故选 B。6、如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A温度计中的水银是绝缘体 B电铃响时，电磁铁右端是 S 极 6 C温度降低到 74以下，电铃响 D电铃响且滑片 P 向左移动时，电磁铁磁性增强 答案：D 解析：A容易导电的物体叫导体，不容易导体的物体叫绝缘体。水银容易导电，是导体，故 A 错误；B电铃响时，电流从螺线管的左端流入，根据安培定则可知，电磁铁右端是 N 极，故 B 错误；C温度降低到 74以下，水银与金属丝分离，电磁铁的电路中无电流，电磁铁无磁性，衔铁恢复原状，切断电铃电路，电铃不响，故 C 错误；D电铃响且滑片 P 向左移动时，滑动变阻器接入电路的电阻减小，电流变大，电磁铁磁性增强，故 D 正确。故选 D。7、某兴趣小组设计了一种路灯自动控制装置，路灯的通断由光控开关控制，两路灯的额定电压为 220V，R 为保护电阻，S 为光控开关，白天光控并关断开两路灯不发光，晚上光控开关闭合，两路灯正常发光。下列电路设计符合要求的是（）AB CD 7 答案：C 解析：A当开关 S 闭合时，将衔铁吸引下来，下面的灯亮，当开关断开，上面的灯亮，即每一次只能亮一个灯，故A 不符合题意；B工作电压只有 220V，而此选项中两个灯泡串联，两个灯泡都不能正常发光，故 B 不符合题意；C两灯泡并联，都能正常发光，且当开关闭合时，衔铁被吸下，灯泡正常发光，当开关断开时，两灯泡都不发光，故 C 符合题意；D不论开关是否闭合，两个灯泡都能同时正常发光，不能同时熄灭，故 D 不符合题意。故选 C。多选题 8、关于电磁现象，下列说法不正确的是（）A磁场中某点的磁场力由放在该点的小磁针决定的 B可以用磁感线来描述磁体周围磁场的强弱和方向 C只要导体做切割磁感线运动，导体中就会产生感应电流 D动圈式扬声器将电信号转化为声信号的过程，电能转化为机械能 答案：AC 解析：A磁场中某点的磁场方向是一定的，可以由放在该点的小磁针来判断，但不是由小磁针决定的，故 A 错误，符合题意；B磁感线可以形象地描述磁场的强弱和方向，线上每一点的切线方向表示该点的磁场方向，故 B 正确，不符合题意；C闭合电路的一部分导体在磁场中做切割磁感线运动才能产生感应电流，故 C 错误，符合题意；8 D对于扬声器，变化的电流经放大器放大后，通过扬声器的线圈，由于通电导线在磁场中受力的作用，故能使线圈在磁场中受力来回振动，带动纸盆也来回振动，扬声器就能够发声了，即将电信号转化为声信号，利用了磁场对电流有力的作用，电能转化为机械能，故 D 正确，不符合题意。故选 AC。9、下列实验装置与探究内容相符的有（）A甲图可探究电流的磁效应 B乙图可探究发电机的工作原理 C丙图可探究发电机的工作原理 D丁图可探究电动机的工作原理 答案：AB 解析：A甲图中是欧斯特实验，说明电流具有磁效应，故 A 符合题意；B乙图中是电磁感应现象，探究的是发电机的工作原理，故 B 符合题意；C丙图中是通电导线在磁场中受力运动的实验，探究的是电动机的原理，故 C 不符合题意；D丁图探究的是电磁铁，其原理是电流的磁效应，故 D 不符合题意。故选 AB。10、同学们制作的神奇金属铜线转框如图所示，选用长度合适的金属铜线，剥去铜线两端和中央部分的绝缘皮，弯成一个线框。将铜线中央裸露部分与一节干电池的正极接触；干电池的负极贴放在位于水平桌面上的圆柱形物体上面，再将铜线框两端裸露出的部分与圆柱形物体接触，这样铜线框就能绕电池持续转动。则下列说法中正确的是（）9 A一节干电池两端的电压为 2.5V B铜线框转动表明圆柱形物体具有导电性或磁性 C铜线框转动是因为通电后受到了磁场力的作用 D铜线框转动过程中是将机械能转化为了电能 答案：BC 解析：A一节干电池两端的电压为 1.5V，故 A 选项错误；B铜线框转动表明圆柱形物体具有导电性或磁性，因为圆柱体提供了磁场，也是电路的一部分，故具有导电性和磁性，故 B 选项正确；C铜线框转动是因为通电后受到了磁场力的作用，故 C 选项正确；D铜线框转动过程中是将电能转化为机械能，故 D 选项错误。故选 BC。综合题 11、阅读下列短文，回答问题。压敏电阻器是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件，其电阻体材料导电性能介于导体和绝缘体之间。如图甲所示，这是压敏电阻1的阻值随压力F变化的关系图像，如图乙所示，这是用压敏电阻1设计的一种“自动限重器”，该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻1和定值电阻2等。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压=10 6，电磁继电器线圈的阻值=10，定值电阻2=30。（1）当货架没有装载货物时（货架的质量忽略不计），压敏电阻1的阻值为_；随着货架装载货物质量的增大，压敏电阻1的阻值将_；（2）电磁继电器中的电磁铁上端为_（选填“N”或“S”）极；（3）当电磁继电器线圈中的电流大小为 30mA 时衔铁被吸下，则货架能承受的最大压力为_ N；（4）为了调节货架能承受的最大压力，可将定值电阻2替换为滑动变阻器，若需要控制货架能承受的最大压力为 800N，则替换的滑动变阻器的最大阻值应不小于_。答案：240 减小 N 400 110 解析：（1）1（1）由图像甲可知，当货架没有装载货物时（货架的质量忽略不计），即压力为零时压敏电阻1的阻值为240。2由图像甲可知，随着货架装载货物质量的增大，即压力增大，压敏电阻1的阻值将减小。（2）3 由安培定则可知，电磁继电器中电磁铁上端为 N 极，下端是 S 极。（3）4 因为1和线圈电阻及定值电阻2串联，电路中最大电流为=30mA=0.03A 电路的总电阻为 R总=ax=6V0.03A=200 11 压敏电阻的阻值为=R总-R-R2=200-10-30=160 由图甲知货架能承受的最大压力为 400N。（4）5 由图甲可知，=800时，1=80，由=得压敏电阻两端的电压为 1=1=0.03A 80=2.4V 由串联电路电压的规律知滑动变阻器和线圈两端的电压为 =1=6V 2.4V=3.6V 滑动变阻器与线圈的总电阻为 =3.6V0.03A=120 则滑动变阻器2的最大阻值至少为 120 10=110 12、物理学中常用磁感线来形象地描述磁场，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是 T），磁感应强度B越大表明磁场越强；B=0 表明没有磁场。有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图 1 所示是某磁敏电阻R的阻值随磁感应强度B变化的图象。为了研究某磁敏电阻R的性质，小刚设计了如图 2 所示的电路进行实验，请解答下列问题：（1）当 S1断开，S2闭合时，电压表的示数为 3V，则此时电流表的示数为多少 A？_（2）闭合 S1和 S2，移动两个滑动变阻器的滑片，当电流表示数为 0.04A 时，电压表的示数为 6V，由图象得，12 此时该磁敏电阻所在位置的磁感应强度为多少 T？（第 1 和第 2 小题需要写过程）_（3）实验中小刚将电路中电源的正负极对调，发现乙电路中电压表和电流表的示数不变，这表明：该磁敏电阻的阻值与磁场的_无关；（4）实验中小刚通过改变滑动变阻器连入电路R1中的阻值来改变磁敏电阻所在位置的磁感应强度，从而影响电流表的示数。若让滑动变阻器R1的滑片向右移动，此时电流表示数将_（选填“变大”、“变小”或“不变”）。请你再提供一种改变磁感应强度的方法_。答案：0.03A 0.3T 方向 变大 线圈匝数 解析：（1）1由图 2 可知，当 S1断开，S2闭合时，螺线管没有磁性，由图 1 可知，当磁敏电阻R周围没有磁场时（B=0），其阻值R=100，根据欧姆定律得，电流表的示数为 =3V100=0.03A（2）2闭合 S1和 S2，移动两个滑动变阻器的滑片，当电流表示数为 0.04A 时，电压表的示数为 6V，由=可得，此时磁敏电阻的阻值为=6V0.04A=150 由图 1 知，此时的磁感应强度为 0.3T。（3）3小刚将电源的正负极对调，螺线管的磁极发生变化（磁场的方向发生变化）；发现乙电路中电压表和电流表的示数不变，也就是磁敏电阻的阻值不变。这表明：该磁敏电阻的阻值与磁场的方向无关。（4）45闭合 S1和 S2，将R1的滑片向右滑动，滑动变阻器的电阻变大，故通过电磁铁的电流会减小，磁性变弱，由图象可知磁敏电阻R的阻值会减小，根据欧姆定律可知，右侧电路中的电流变大，即电流表示数变大；已知磁敏电阻的大小随磁场强弱的变化而变化，所以可以通过改变通电螺线管中线圈匝数改变螺线管的磁性强弱，即改变磁感应强度。
