基于MCGS和PLC的机械手控制系统设计毕业设计样本.doc

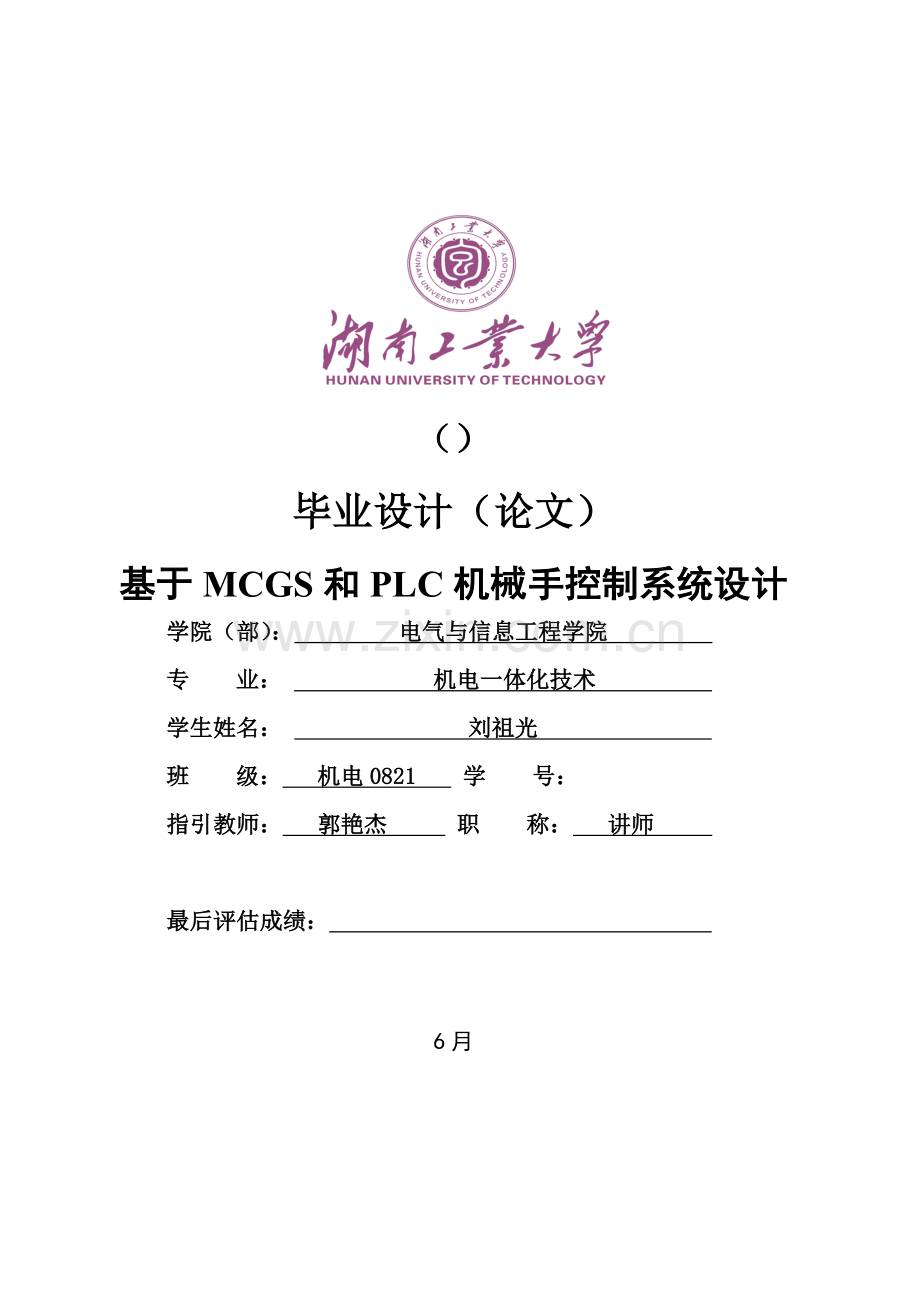

（）毕业设计（论文）基于MCGS和PLC机械手控制系统设计学院（部）： 电气与信息工程学院 专 业： 机电一体化技术 学生姓名： 刘祖光 班 级： 机电0821 学 号：指引教师： 郭艳杰 职 称： 讲师 最后评估成绩： 6月摘 要当今社会，科学技术飞速发展，人类活动给世界带来了巨大变化。在科技进步同步，以各种控制器控制不同类型机械手以其突出性能越来越多被人们所应用。机械手在不同作业场合，特别是在特殊环境背景下，为人类活动顺利迅速进行带来了极大以便和益处，尤为明显是在工业及军事领域内。工业中大量生产活动，存在着诸多不便于人类操纵环节，特别是在工作环境较危险状况下，如果使用品有远程控制功能机械手，则可以增长系统安全性，大大节约损耗，提高效率。可见，在自动化、工业化进程中，在特殊背景环境中使用机械手已成为一种必然趋势。在本设计中简介了国内外机械手研究现状及PLC研究发展趋势，描述了机械手控制系统工作原理和动作实现过程。研究了基于PLC机械手模型控制系统设计，还研究了MCGS在机械手控制系统中应用。运用组态软件MCGS设计了机械手模型控制系统监控界面，提供了较为直观、清晰、精确机械手运营状态，进而为维修和故障诊断提供了多方面也许性，充分提高了系统工作效率。核心词：机械手，PLC，MCGS ABSTRACTIn todays society，science and technology rapid development，human activities create world a huge change. In the meanwhile，technological progress in various controllers different types of manipulator with its outstanding performance more and more used by people. The homework in different occasions manipulator，especially in the special environment context for the human activity quickly smoothly caused great convenience and benefit，particularly obvious in the industrial and military field. Industrial large Numbers of production activity，there are many not it is easy for humans to manipulate the link，especially in a business environment is dangerous situation，if use has remote control functions may be increased manipulator，the security of the system，big save loss，improve efficiency. Visible，in automation，the process of industrialization，in special background environment using manipulator has become an inevitable trend. .In this design the present condition of research about domestic and international manipulator and development trend of research concerning PLC were introduced. The principle of work and the process of actions realization of manipulator control system were described. The design of manipulator model control system based on PLC was researched and MCGSs application in the manipulator model control system was researched. The interface of supervision for the manipulator model control system was designed by MCGS. An intuitive，clear and accurate manipulator operating state was provided. And then various possibilities for maintain and breakdowns diagnosis were provided，the works efficiency of system was fully elevated.Key words：manipulator，PLC，MCGS目 录第一章 绪 论11.1 课题背景11.2设计目和意义11.3 本文重要工作2第2章可编程序逻辑控制器（PLC）和机械手概述32.1 可编程序逻辑控制器（PLC）32.1.1 PLC构造32.1.2 PLC发展历程42.1.3 PLC硬件52.1.4 PLC重要特点62.1.5 FX2N系列PLC简介72.2 机械手92.2.1 机械手概述92.2.2机械手工作原理92.2.3机械手发展趋势10第三章 系统设计113.1 系统方案分析设计113.1.1控制规定113.1.2 方案设计113.2 硬件设计133.2.1 输入/输出端子地址分派133.2.2 PLC接线图133.3 系统程序设计143.3.1 惯用编程办法简介143.3.2流程图163.3.3梯形图173.3.4 语句表203.4 MCGS组态软件213.4.1 MCGS 组态软件构造 功能特点223.4.2 工程建立和变量定义263.4.3 动画连接293.4.5 调试34第四章 系统调试及设计总结354.1 系统调试35结 论36参照文献37致 谢38附 录1 FX2N基本指令39第一章 绪 论1.1 课题背景随着计算机技术飞速发展，PLC（即可编程逻辑编程器简称）已经进入寻常生产、生活各个方面，PLC应用在各行各业已成为必不可少内容。PLC作为通用工业计算机，其功能日益强大，已经成为工业控制领域主流控制设备。PLC 从诞生至今，仅有30年历史，但是得到了异常迅猛发展，并与CAD/CAM、机器人技术一起被誉为当代工业自动化三大支柱。在当代工业中生产过程机械化、自动化已成为突出主题。随着工业化进一步发展，自动化已经成为当代公司中重要支柱，无人车间、无人生产流水线等等，已经随处可见。同步，当前生产中，存在着各种各样生产环境，如高温、放射性、有毒气体、有害气体场合以及水下作业等，这些恶劣生产环境不利于人工进行操作。工业机械手是近代自动控制领域中浮现一项新技术，是当代控制理论与工业生产自动化实践相结合产物，并以当代机械制造生产系统中一种重要构成某些。工业机械手是提高生产过程自动化、改进劳动条件、提高产品质量和生产效率有效率有效手段之一。特别在高温、高压、粉尘、噪声以及带有放射和污染场合，应用更为广泛。在国内，近几年来也有较快发展，并获得一定效果，受到机械工业和铁路部门注重。本次课题重要是应用三菱公司FX2N系列PLC，对机械手上下、左右以及抓取运动进行控制。该装置机械某些有滚珠丝杠、滑轨、机械抓手等；电气方面由交流电机、变频器、操作台等部件构成。咱们运用可编程技术，结合相应硬件装置，控制机械手完毕各种动作。1.2设计目和意义科学技术飞速发展，产品功能规定日益增多，复杂性增长，寿命期缩短，更新换代速度加快。然而，产品设计，特别是机械产品方案设计手段，则显得力不从心，跟不上时代发展需要。当前，计算机辅助产品设计绘图、设计计算、加工制造、生产规划已得到了比较广泛和进一步研究，并初见成效，而产品开发初期方案计算机辅助设计却远远不能满足设计需要。为此，作者在阅读了大量文献基本上，概括总结了国内外设计学者进行方案设计时采用办法，并讨论了各种办法之间有机联系和机械产品方案设计计算机实现发展趋势。 自主创新，重点跨越，支撑发展，引领将来。自主创新，就是从增强国家创新能力出发，加强原始创新、集成创新和引进消化吸取再创新。重点跨越，就是坚持有所为、有所不为，选取具备一定基本和优势、关系国际民生和国家安全核心领域，集中力量、重点突破，实现跨越式发展。支撑发展就是从现实急迫需求出发，着力突破重大核心、共性技术，支持经济社会持续协调发展。引领将来，就是着眼长远，超前布置前沿技术和基本研究，创造新市场需求，哺育新兴产业，引领将来经济社会发展。这一方针是国内半个世纪科技发展实践经验概括总结，是面想将来，实现中华民族伟大复兴重要抉择。 科技人才是提高自主创新能力核心所在。要把创造良好环境和条件，培养和凝聚各类科技人才特别是先进拔尖人才，充分调动广大科技人员积极性和创造性，作为科技工作首要任务，努力开创人才辈出、人尽其才、才尽其用良好局面，努力建设一支与经济社会发展和国防建设相合用规模宏大、构造合理高素质科技人才队伍，为国内科学技术发展提供充分人才支撑和智力保证。 1.3 本文重要工作第一章：绪论 简介该课题背景，对该系统设计目和意义做简朴简介第二章：系统简介可编程逻辑控制器 MCGS组态软件 和机械手第三章：系统方案分析 设计 及程序设计第四章：系统调试 及设计总结第2章可编程序逻辑控制器（PLC）和机械手概述2.1 可编程序逻辑控制器（PLC）2.1.1 PLC构造PLC和普通微型计算机基本相似，也是由硬件系统和软件系统两大某些构成。PLC硬件系统由微解决器(CPU)、存储器(EPROM，ROM)、输入输出(I/O)部件、电源部件、编程器、I/O扩展单元和其她外围设备构成。各某些通过总线(电源总线、控制总线、地址总线、数据总线)连接而成9。其构造简图如下：外设I/O接口 输出部件存储器 EPROM 微解决器 运算器 控制器电源 输入部件I/O扩展接口 I/O扩展单元 受控元件输入信号外部设备图2-1 PLC硬件构造图PLC软件系统是指PLC所使用各种程序集合，普通可分为系统程序和顾客程序两大某些。系统程序是每一种PLC成品必要涉及某些，由PLC厂家提供，用于控制PLC自身运营，系统程序固化在EPROM中。顾客程序是由顾客依照控制需要而编写程序。硬件系统和软件系统构成了一种完整PLC系统，她们是相辅相成，缺一不可可编程序逻辑控制器（Programmable Logic Controller），简称PLC。它是一种以微机解决器为基本，综合了计算机技术、自动控制技术和通信控制技术等当代科技而发展起来一种新型工业自动控制装置。（本次课题重要应用三菱FX2N系列PLC进行设计）2.1.2 PLC发展历程在可编程控制器浮现前，在工业电气控制领域中，继电器控制占主导地位，应用广泛。但是电器控制系统存在体积大、可靠性低、查找和排除故障困难等缺陷，特别是其接线复杂、不易更改，对生产工艺变化适应性差。1968年美国通用汽车公司（G.M）为了适应汽车型号不断更新，生产工艺不断变化需要，实现小批量、多品种生产，但愿能有一种新型工业控制器，它能做到尽量减少重新设计和更换电器控制系统及接线，以减少成本，缩短周期。于是就设想将计算机功能强大、灵活、通用性好等长处与电器控制系统简朴易懂、价格便宜等长处结合起来，制成一种通用控制装置，并且这种装置采用面向控制过程、面向问题“自然语言”进行编程，使不熟悉计算机人也能不久掌握使用。1969年美国数字设备公司（DEC）依照美国通用汽车公司这种规定，研制成功了世界上第一台可编程控制器，并在通用汽车公司自动装配线上试用，获得较好效果。从此这项技术迅速发展起来。初期可编程控制器仅有逻辑运算、定期、计数等顺序控制功能，只是用来取代老式继电器控制,普通称为可编程逻辑控制器（Programmable Logic Controller ）。随着微电子技术和计算机技术发展，20世纪70年代中期微解决器技术应用到PLC中，使PLC不但具备逻辑控制功能，还增长了算术运算、数据传送和数据解决等功能。20世纪80年代后来，随着大规模、超大规模集成电路等微电子技术迅速发展，16位和32位微解决器应用于PLC中，使PLC得到迅速发展。PLC不但控制功能增强，同步可靠性提高，功耗、体积减小，成本减少，编程和故障检测更加灵活以便，并且具备通信和联网、数据解决和图象显示等功能，使PLC真正成为具备逻辑控制、过程控制、运动控制、数据解决、联网通信等功能名符其实多功能控制器。PLC发展过程大体可以分为如下几种阶段：19701980年：PLC构造定型阶段。在这一阶段，由于PLC刚诞生，各种类型顺序控制器不断浮现（如逻辑电路型、1位机型、通用计算机型、单板机型等），但迅速被裁减。最后以微解决器为核心既有PLC构造形成，获得了市场承认，得以迅速发展.推广。PLC原理、构造、软件、硬件趋向统一与成熟，PLC应用领域由最初小范畴、有选取使用、逐渐向机床、生产线扩展。19801990年：PLC普及阶段。在这一阶段，PLC生产规模日益扩大，价格不断下降，PLC被迅速普及。各PLC生产厂家产品价格.品种开始系列化，并且形成了固定I/O点型、基本单元加扩展块型、模块化构造型这三种延续至今基本构造模型。PLC应用范畴开始向顺序控制所有领域扩展。例如三菱公司本阶段重要产品有F.F1.F2小型PLC系列产品,K/A系列中、大型PLC产品等。1990，PLC高性能与小型化阶段。在这一阶段，随着微电子技术进步，PLC功能日益增强，PLCCPU运算速度大幅度上升、位数不断增长，使得合用于各种特殊控制功能模块不断被开发，PLC应用范畴由单一顺序控制向现场控制拓展。此外，PLC体积大幅度缩小，浮现了各类微型化PLC。三菱公司本阶段重要产品有FX小型PLC系列产品，AIS/A2US/Q2A系列中，大型PLC系列产品等。至今：PLC高性能与网络化阶段。在本阶段，为了适应信息技术发展与工厂自动化需要，PLC各种功能不断进步。一方面，PLC在继续提高CPU运算速度，位数同步，开发了合用于过程控制，运动控制特殊功能与模块，使PLC应用范畴开始涉及工业自动化所有领域。与此同步，PLC网络与通信功能得到迅速发展，PLC不但可以连接老式编程与通入/输出设备，还可以通过各种总线构成网络，为工厂自动化奠定了基本。三菱公司本阶段重要产品有FX小型PLC系列产品（涉及最新FX3u系列产品），Qn,QnPH系列中，大型PLC系列产品等。2.1.3 PLC硬件一、PLC物理构造依照硬件构造不同，可以将PLC分为整体式、模块式和混合式。1.整体式PLC整体式又叫做单元式或机箱式，它体积小、价格低，对箱体式PLC，有一块CPU板、I/O板、显示面板、内存块、电源等，固然按CPU性能提成若干型号，并按I/O点数又有若干规格。对模块式PLC，有CPU模块、I/O模块、内存、电源模块、底板或机架。无任哪种构造类型PLC，都属于总线式开放型构造，其I/O能力可按顾客需要进行扩展与组合。2.模块式PLC大、中型PLC普通采用模块式构造，它由机架和模块构成，模块插在模块插座上，后者焊接在机架中总线连接板上，有不同槽数机架供顾客选用，如果一种机架容纳不下选用模块，可以增设一种或数个扩展机架，各机架之间用接口模块和电缆相连。顾客可以选用不同档次CPU模块、品种繁多I/O模块和特殊功能块，对硬件配备选取余地较大，维修时更换模块也很以便。3.CPU模块中存储器存储器分为系统程序存储器和顾客程序存储器，系统程序相称于个人计算机中操作系统，它使PLC具备基本智能，能完毕PLC设计者规定各种工作。系统程序由PLC生厂家设计并固定化在ROM（只读存储器）中，顾客不能读取。顾客程序由顾客设计，它使PLC能完毕顾客要球特定功能，顾客程序存储器容量以字节（B）为单位。（1）.随机存取存储器（RAM）顾客可以用编程装置读出RAM中内容，也可以将顾客程序写入RAM，因而RAM又叫读/写存储器。RAM工作速度高、价格便宜、改写以便。（2）.只读存储器（ROM）ROM内容只能读出，不能写入。（3）.可以电檫出可编程只读存储器（EEPROM）S7-200用EEPROM来存储顾客程序和长期保存重要数据。4.I/O模块各I/O点通/断状态用发光二极管（LED）显示，PLC与外部接线连接普通用接线端子，某些模块使用可以拆卸插座型端子板，不需断开端子板上连接线，就可以迅速更换模块。输入模块：PLC通过输入模块来接受和采集输入信号，通过输出模块控制接触器、电磁阀、电磁铁、调速装置等执行器，PLC控制另一类外部负载是批示灯、数字显示装置和报警装置等。输入电路中设有RC滤波电路，以防止由于输入触点抖动或外部干扰脉冲引起错误输入信号。输出模块：输出模块率放大元件有大功率晶体管和场效应管（驱动直流负载）、双向可控硅（驱动交流负载）和小型继电器，继电器可以驱动交流负载或直流负载。输出电流典型值为0.52A,负载电源由外部现场提供。2.1.4 PLC重要特点一、抗干扰能力强，可靠性高PLC专门为工业环境而设计，具备很高可靠性。它重要模块均采用大规模与超大规模集成电路，I/O系统设计有完善通道保护与信息调理电路；在机构上对耐热、防潮、防尘、抗震均有精准考虑；在硬件上采用隔离、屏蔽、滤波、接地等抗干扰办法；在软件上采用数字滤波等干扰和故障诊断办法。所有这些使PLC具备较高抗干扰能力，因而稳定、可靠，抗干扰能力强。与继电器接触装置和通用计算机相比，PLC更能试用工业现场较为恶劣生产环境。二、控制系统机构简朴，通用性强PLC及外围模块品种多，可由各种组件灵活组合成各种大小和不同规定控制系统。在PLC够成控制系统中，只需要在PLC端子上接入相应输入/输出信号线即可，不需要诸如继电器之类物理电子器件和大量且繁杂硬接线线路。当控制规定变化，需要变更控制系统功能时，可以用编程器在线或离线修改程序，同一种PLC装置用于不同控制对象，只是输入/输出组件和应用软件不同。PLC输入/输出可以直接与交流220V、直流24V等强电相连，并有较强带负载能力。三、编程简朴，易于使用PLC是面向顾客设备，PLC设计者充分考虑到现场工程技术人员技能和习惯，因而PLC程序编制采用梯形图或面向工业控制简朴指令形式。梯形图与继电器原理图相类似，这种编程语言形象直观，容易掌握，不需要专门计算机知识和语言，只要具备一定电工和工艺知识就可在短时间内学会。四、功能完善当代PLC不但有逻辑运算、计时、计数、步进控制功能，还能完毕A/D转换、D/A转换、模仿量解决、高速计算、联网通信等功能，可以通过上位计算进行显示、报警、记录，进行人机对话，使控制水平大为提高。因而，PLC具备极强合用性，可以较好地满足各类型控制需要，是当前工厂中应用最广自动化设备。五、体积小、维护操作以便PLC体积小，质量轻，便于安装。PLC输入/输出系统可以直观地反映现场信号变化状态，还能通过各种方式直观地控制系统运营状态，如内部工作状态、通信状态、I/O点状态、异常和电源状态等，对此均有醒目批示，非常有助于运营和维护人员对系统进行监控。2.1.5 FX2N系列PLC简介FX2N 型PLC重要种类 FX2N型PLC按品种可以分为基本单元、扩展单元、扩展模块和特殊扩展设备。基本单元由内部电源、内部输入输出、内部CPU和内部存储器构成，只有基本单元可以单独使用，当输入输出点数局限性时可以进行扩展。扩展单元由内部电源、内部输入输出构成、需要和基本单元一起使用。扩展模块由内部输入输出构成，自身不带电源，由基本单元、扩展单元供电，需要和基本单元一起使用。特殊扩展设备可以分为3类：特殊功能板、特殊模块和特殊单元，是某些特殊用途装置。特殊功能板用于通信、连接和模仿量设定等，特殊模块重要有模仿量输入输出、高速计数、脉冲输出、接口等模块，特殊单元用于定位脉冲输出。FX2N 型PLC初步结识如图所示为FX2N型PLC基本单元外形，其重要是通过输入端子和输出端子与外部控制电器联系。输入端子连接外部输入元件，如按钮、控制开关、行程开关、接近开关、热继电器接点、压力继电器接点、数字开关等。输出端子连接外部输出元件，如接触器、继电器线圈、信号灯、报警器、电磁铁、电磁阀、电动机等。图2-2（三菱FX2N系列PLC实物图）工作过程 （1）输入采样阶段 PLC在输入采样阶段，一方面扫描所有输入端子，并将各输入状态存入相相应输入映像寄存器中。此时，输入映像寄存器被刷新。接着，进入程序执行阶段，在此阶段和输入刷新阶段，输入映像寄存器与外界隔离，无论输入端信号如何变化，其内容保持不变，直到下一种扫描周期输入采样阶段，才重新写入输入端新内容。 （2）程序解决阶段 依照PLC梯形图程序扫描原则，PLC按从左至右、从上到下环节顺序执行程序。当指令中涉及输入、输出状态时，PLC就从输入映像寄存器中“读入”相应输入端子状态，从元件映像寄存器“读入”相应元件（软继电器）当前状态。然后进行相应运算，运算成果再存入元件映像寄存器中。对元件映像寄存器来说，每个元件（软继电器）状态会随着程序执行过程而变化。 （3）输出刷新成果阶段 在所有指令执行完毕后，元件映像寄存器中所有输出继电器状态（接通/断开）在输出刷新阶段转存到输出锁存器中，通过一定方式输出，最后通过输出端子驱动外部负载。2.2 机械手2.2.1 机械手概述工业机械手是近几十年发展起来一种高科技自动化生产设备。工业机械手是工业机器人一种重要分支。她特点是可通过编程来完毕各种预期作业任务，在构造和性能上兼有人和机器各自长处，特别体现了人智能和适应性。机器手作业精确性和各种环境中完毕作业能力，在国内民经济领域有着辽阔发展前景。机器手技术涉及到力学、机械学、电气液压技术、自动化控制技术、传感技术和计算机技术科学领域，是一门跨学科综合性技术。2.2.2机械手工作原理机械手是一种能自动化定位控制并可重新汇编程序以变动多功能机器。它有各种自由度，可用来搬运物体以完毕在各个不同环境中工作。工业机械手是近似自动控制领域中浮现一项新技术，并已成为当代制造生产系统中一种重要构成某些。机械手重要由手部、运动机构和控制系统三大某些构成。手部是用来抓持工件（或工具）部件，依照被抓持物件形状、尺寸、重量、材料和作业规定而有各种构造形式，如夹持型、托持型和吸附型等。运动机构，使手部完毕各种转动（摆动）、移动或复合运动来实现规定动作，变化被抓持物件位置和姿势。运动机构升降、伸缩、旋转等独立运动方式，称为机械手自由度 。为了抓取空间中任意位置和方位物体，需有6个自由度。自由度是机 械手设计关 键参数。自由 度越多，机械手灵活性越大，通用性越广，其构造也越复杂。普通专用机械手有23个自由度。控制系统是通过对机械手每个自由度电机控制，来完毕特定动作。同步接受传感器反馈信息，形成稳定闭环控制。控制系统核心普通是由单片机或dsp等微控制芯片构成，通过对其编程实现所要功能。机械手迅速发展是由于它积极作用正日益为人们所结识。其一，它能某些代替人工操作；其二，它能按照生产工艺规定，遵循一定程序、时间和位置来完毕工件传送和装卸；其三，它能操作必要机具进行焊接和装配。因而，它能大大地改进工人劳动条件，明显地提高劳动生产率，加快实现工业生产机械化和自动化步伐。因而，受到各先进工业国家注重，并投入了大量物力和财力加以研究和应用。特别在高温、高压、粉尘、噪音以及带有放射性和污染场合，应用得更为广泛。在国内，近几年来也有较快发展，并获得一定成果，受到各工业部门注重。本项目规定设计机械手模型可以归为一类，即通用机械手。在当代生产公司中，自动化限度较高，大量应用机械手。通过本次设计，可以增强对工业机械手结识，同步并熟悉掌握PLC技术、位置控制技术、气动技术等工业惯用技术2.2.3机械手发展趋势 随着当代工业技术发展，工业自动化技术越来越高，人工工作环境和工作内容也规定抱负化简朴化，对于某些来回工作有机械手远程控制或自动完毕显得非常重要。这样可以避免某些人不能接触东西对人体伤害，如：冶金，化工，医药，航天等。代体当代最先进技术在日本，她自动化。人性化让人叹为观止，这些技术依赖于控制理论、新材料科学，它是融合当前尖端技术当代机器。国内也在陆续在工业中有所应用，对于自动控制，柔性制造系统中应用更为广泛，但国内自动化技术有待提高发展趋势是工作强多高灵活性强，精确可靠，可以自动检测并下达动作命令，融入先进人工智能使人只做平时简朴维护，这也是当代工厂发展趋势。此外，还应大力研究伺服型、记忆再现型，以及具备触觉、视觉等性能机械手，并考虑与计算机联用，逐渐成为机械制造系统中一种基本单第三章 系统设计3.1 系统方案分析设计3.1.1控制规定运用MCGS组态软件设计一机械手组态控制系统，机械手可以上下、左右移动；运用上下、左右限位开关控制机械手启停；机械手从原点开始，按如下动作进行：原点启动下行（到下限位停）抓工件上行（到上限位停）右行（到右限位停）下行（到下限位停）放工具上行（到上限位停）左行（到左限位停）。在机械手运营过程中，任何时候都可以运用急停按钮，停止机械手动作。（一）运用PLC编写程序控制组态画面中变量变化（二）运用PLC输入信号控制组态画面，也可运用组态中各软按钮控制PLC程序运营和组态运营3.1.2 方案设计运用MCGS组态软件设计一机械手组态控制系统,运用机械手上下左右移动遇到限位开关作为系统输入信号。系统设立一种启动按钮和一种急停按钮来控制系统启动和停止。系统组态软件设计成一种机械手画面，通过动画连接和脚本程序。与PLC联合调试 使系统达到可以在MCGS系统中监控机械手运动。同步可以运用PLC程序控制组态画面规定。图3-1 图3-2 3.2 硬件设计3.2.1 输入/输出端子地址分派代号名称输入编号代号名称输出SB1启动按钮X0KM1机械手上行Y002SB2停止按钮X1KM2机械手下行Y003SQ1下限行程X2KM3机械手左行Y004SQ2上限行程X3KM4机械手右行Y005SQ3左限行程X4KM5抓工件Y006SQ4右限行程X5KM6放工件Y0073.2.2 PLC接线图3.3 系统程序设计 GX Developer是三菱PLC编程软件。合用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器。支持梯形图、指令表、SFC、ST及FB、Label语言程序设计，网络参数设定，可进行程序线上更改、监控及调试，具备异地读写PLC程序功能。 GX Developer特点1. 软件共通化 GX Developer可以制作Q系列，QnA系列，A系列（涉及运动控制（SCPU）,FX系列数据,可以转换成GPPQ,GPPA格式文档。 此外，选取FX系列状况下，还能变换成FXGP(DOS),FXGP(WIN)格式文档。 2. 运用Windows优越性，使操作性奔腾上升可以将Excel,Word等作成阐明数据进行复制，粘贴，并有效运用。 3. 程序原则化 (1) 标号编程 用标号编程制作可编程控制器程序话，就不需要结识软元件号码而可以依照标示制作成原则程序。 用标号编程做成程序可以根据汇编从而作为实际程序来使用。 (2) 功能块（如下，略称作FB） FB是以提高顺序程序开发效率为目而开发一种功能。把开发顺序程序时重复使用顺序程序回路块零件化，使得顺序程序开发变得容易。此外，零件化后，可以防止将其运用到别顺序程序时顺序输入错误。 (3) 宏 只要在任意回路模式上加上名字（宏定义名）登录（宏登录）到文档，然后输入简朴命令就可以读出登录过回路模式，变更软元件就可以灵活运用了。 4. 可以简朴设定和其她站点链接 由于连接对象指定被图形化而构筑成复杂系统状况下也可以简朴设定。 5. 可以用各种办法和可编程控制器CPU连接 (1) 经由串行通讯口 (2) 经由USB (3) 经由MELSECNET/10(H)计算机插板 (4) 经由MELSECNET()计算机插板 (5) 经由CC-Link计算机插板 (6) 经由Ethernet计算机插板 (7) 经由CPU计算机插板 (8) 经由AF计算机插板 6. 丰富调试功能 (1) 由于运用了梯形图逻辑测试功能，可以更加简朴进行调试作业。 (a) 没有必要再和可编程控制器连接。 (b) 没有必要制作条使用顺序程序。 (2) 在协助中有CPU错误，特殊继电器/特殊寄存器阐明，因此对于在线中发生错误，或者是程序制作中想懂得特殊继电器/特殊寄存器内容状况下提供非常大便利。 (3) 数据制作中发生错误况时，会显示是什么因素或是显示消息，因此数据制作时间可以大幅度缩短。 3.3.1 惯用编程办法简介1 经验设计法在某些典型控制环节和电路基本上,依照被控制对象对控制系统详细规定,凭经验进行选取、组合。有时为了得到一种满意设计成果,需要进行多次重复地调试和修改,增长某些辅助触点和中间编程元件。这种设计办法没有一种普遍规律可遵循,即具备一定试探性和随意性,最后得到成果也不是唯一,设计所用时间、设计质量与设计者经验验多少关于。经验设计法对于某些比较简朴控制系统设计时比较有效,可以收到迅速、简朴效果。但是,由于这种办法重要时依托设计人员经验进行设计,因此对设计人员规定也比较高,特别时规定设计者有一定实践经验,对工业控制系统和工业上惯用各种典型环节比较熟悉。对于比较复杂系统,经验法普通设计周期长,不易掌握,系统交付使用后,维护困难。因此,经验法普通只适合于比较简朴或与某些典型系统相类似控制系统设计。 2 接触器-继电器法接触器-继电器法就是根据所控制电器接触器-继电器控制线路原理图，用PLC相应符号和功能相称器件，把本来接触器-继电器系统控制线路直接翻译成梯形图程序设计办法。接触器-继电器法特别适合于初学者编程设计使用，也特别适合对原有旧设备技术革新和技术改造。3 顺序控制法顺序控制法就是在生产控制过程中，按照生产工艺所规定动作规律，在各个输入控制信号作用下，依照所需要状态和时间顺序，在生产过程中各个输出执行机构自动地按照预先规定顺序有环节地进行操作。顺序功能图法是一方面依照系统工艺流程设计顺序功能图,然后再根据顺序功能图设计顺序控制程序。在顺序功能图中,在实现转换时使前级步活动结束而使后续步活动开始,步之间没有重叠。这是系统中大量复杂连锁关系在步转换中得以解决。而对于每一步程序段,只需解决极其简朴逻辑关系。因而这种编程办法简朴易学,规律性强。设计出控制程序构造清晰、可读性好,程序调试和运营也很以便,可以极大地提高工作效率。4 逻辑设计法工业电气控制线路中,有不少都是通过继电器等电气元件来实现,而继电器,交流接触器触点都只有两种状态即吸合和断开,因而,用“0”和“1”两种取值逻辑代数设计电气控制线路时完全可以,PLC初期应用就是代替继电器控制系统,因而用逻辑设计办法同样也合用于PLC应用程序设计。当一种逻辑函数用逻辑变量基本运算式表达出来后,实现这个逻辑函数线路就拟定了。当这种办法使用纯熟后,甚至梯形程序也可以省略,可以直接写出于逻辑函数和表达式对用指令语句程序。用逻辑设计法设计PLC应用程序普通环节如下:第一步：列出执行元件动作节拍表第二步：绘制电气控制系统状态转移图;第三步：进行系统逻辑设计;第四步：编写程序;第五步：对程序检测、修改和完善。 3.3.2流程图该系统采用顺序控制法，在顺序功能图中,在实现转换时使前级步活动结束而使后续步活动开始,步之间没有重叠。这是系统中大量复杂连锁关系在步转换中得以解决。3.3.3梯形图用三菱PLC编程软件GX Developer编梯形图 3.3.4 语句表3.4 MCGS组态软件MCGS（Monitor and Control Generated System，通用监控系统）是一套用于迅速构造和生成计算机监控系统组态软件。它可以在基于Microsoft各种32位Windows平台上运营，通过对现场数据采集解决，以动画显示、报警解决、流程控制和报表输出等各种方式向顾客提供解决实际工程问题方案，在自动化领域有着广泛应用。其重要特性和功能大体为：具备简朴灵活可视化操作界面、实时性强、有良好并行解决性能、有丰富生动多媒体画面、开放式构造、广泛数据获取和强大数据解决功能、完善安全机制、强大网络功能、多样化报警功能、支持各种硬件设备、以便控制复杂运营流程、良好可维护性和可扩充性、设立对象元件库组态工作简朴以便、能实现对工控系统分布式控制和管理等等。3.4.1 MCGS 组态软件构造 功能特点MCGS软件系统涉及组态环境和运营环境两个某些。组态环境相称于一套完整工具软件，用来协助顾客设计和构造自己应用系统。运营环境则按照组态环境中构造组态工程，以顾客制定方式运营，并进行各种解决，完毕顾客组态顾客设计目的和功能。组态环境和运营环境关系如下图所示：运营环境：解释执行状态成果组态环境：组态生成应用系统组态成果数据库由MCGS生成顾客应用系统，其构造由主控窗口、设备窗口、顾客窗口、实时数据库和运营方略五某些构成。如下图所示MCGS主控窗口设备窗口顾客窗口实时数据库运营方略MCGS五大构成某些MCGS组态软件建立工程由主控窗口、设备窗口、顾客窗口、实时数据库和运营方略五某些构成，每一某些分别进行组态操作，可以完毕不同工作，且具备不同特性。（1）主控窗口主控窗口拟定了工业控制中工程作业总体轮廓、运营流程、菜单命令、特性参数和启动特性等内容，是应用系统主
