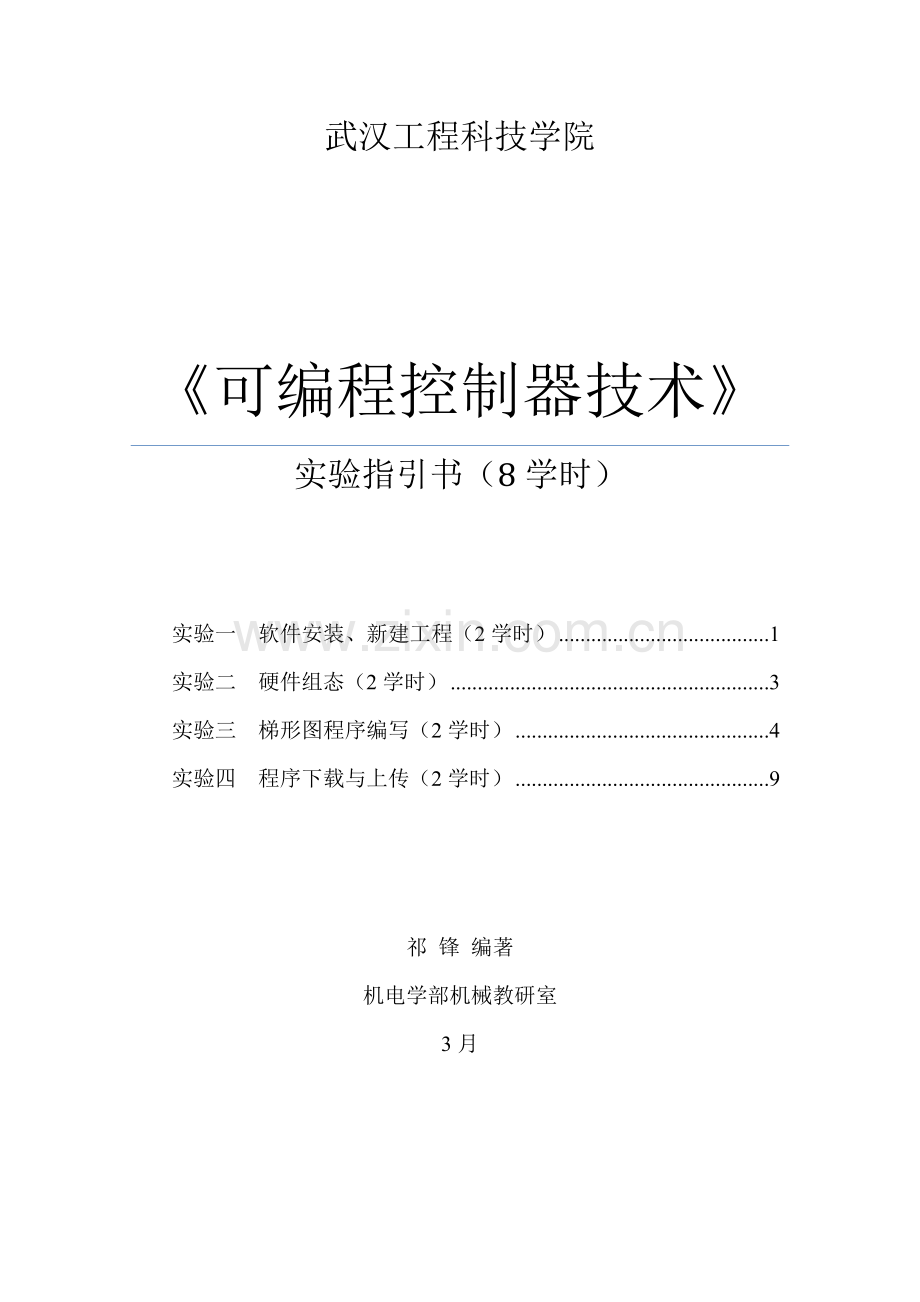

武汉工程科技学院
《可编程控制器技术》
实验指引书（8学时）

实验一 软件安装、新建工程（2学时） 1
实验二 硬件组态（2学时） 3
实验三 梯形图程序编写（2学时） 4
实验四 程序下载与上传（2学时） 9

祁 锋 编著
机电学部机械教研室
3月
实验一 软件安装、新建工程（2学时）
一、实验目
GE编程采用通用Proficey Machine Edition(如下简称PME)，它是一种合用于逻辑程序编写，人机界面开发，运动控制及控制应用通用开发环境。PME提供统一顾客界面，拖放编辑功能及支持项目需要多目的组件编辑功能。当前PME已更新到7.5版本。通过本次实验，使学生熟悉PME7.5版本软件安装过程及初步用法。
二、实验设备
1、 计算机1台套
2、 Proficey Machine Edition7.5 软件安装盘1张
三、环节（参照教材P71-78）
A、软件安装
1.进入计算机
2.找到安装图标
3.选取安装对话框，进入软件安装程式。
4.安装完毕后，点击图标进入PME工作界面，熟悉PME软件工作界面，惯用工具等。
B、新建工程
1. 点击“开始>所有程序> Proficey > Proficey Machine Edition> Proficey Machine Edition”或者点击图标，启动软件。在Machine Edition初始化后，进入开发环境窗口。
2. 选取相应开发环境工具Logic Developer PLC.
3. 当软件打开后，选取Cancel，PME进入人工编辑画面。
4. 新建一种工程。点击File>Mew Project，浮现新建工程对话框

5. 输入工程名。
6. 选取控制器类型：GE PACSystems RX3i
7. 点击OK。
这样就在PME环境中创立了一种新工程。
在同一种工程中各种对象之间可以共享变量（如：触摸屏组态内容可以共享PLC程序中变量）
四．思考题
1.写出你安装PME软件过程环节？
2.如何在PME环境中浏览？
3.如何打开一种既有PME项目？
4.如何在既有PME项目中添加对象？

实验二 硬件组态（2学时）
一、实验目：
为了使用Logic Developer PLC.支持可编程序控制器，和各种远程I/O口，CPU，机架和模块，必要通过Logic Developer PLC对PLC硬件进行组态，通过该实验熟悉它组态办法。熟悉PYS3设备标配模块型号参数。
二、需用仪器
1.计算机1台套
2.PAC相应硬件一套。
3．南京康尼 PYS3 设备一套
三、实验环节：（参照教材P80-82）
1.CPU模块组态
2.以太网模块组态
3.数字输入模块组态
4.数字输出模块组态
四、问题
1、软件模块组态顺序，与否必要和硬件安装顺序一致？
2、硬件安装模块必要在软件组态中对的组态后，系统才干正常运营？
实验三 梯形图程序编写（2学时）
一、实验目：
1、通过该实验熟悉PAC梯形图编程语言，掌握惯用系统指令使用，掌握一定编程技巧。
2、掌握PLC与外部电路实际接线。
二、需用仪器
1. 计算机1台套
2. 南京康尼 PYS3 设备一套
3. PYS3交通灯模块 一块
4. KNT连接导线 若干
三：实验原理及电路
十字路口交通信号灯在咱们寻常生活中经常可以遇到，其控制普通采用数字电路控制或单片机控制都可以达到目，这里咱们用PLC对其进行控制。
下图为十字路口两个方向交通灯自动控制工作波形图：（参照程序里面时间未按波形图编写，同窗们可以自己修改）
交通灯时序工作图

下图为交通灯模仿模块：

交通灯控制I/O地址分派如下表所示：

输入
输出
器件
阐明
器件
阐明
I1
START开关
Q1
G1南北绿灯
I2
STOP开关
Q2
Y1南北黄灯
I3
S1
Q3
R1南北红灯
I4
S2
Q4
G2东西绿灯
I5
S3
Q5
Y2东西黄灯
I6
S4
Q6
R2东西红灯

Q7
G3

Q8
R3

Q9
G4

Q10
R4

Q11
G5

Q12
R5

Q13
G6

Q14
R6

交通灯电气接口图

四：实验内容及环节
1. 编写PLC程序，可参照参照程序，并检查，保证对的。
2. 按照电气接口图接线。
3. 下载程序。
4. 置PLC于运营状态，按下启动键，观测交通灯状态。
5. 实验结束后，关闭电源，整顿实验器材
五：预习规定
1．预习定期器指令功能及编程办法。
2．熟悉PLC控制系统体系构造和工作基本原理。
3．熟悉PLC与交通灯模仿演示装置电气接线原理图。
4．理解本次实验内容及环节。
六：思考
1．若用移位寄存器指令实现交通灯控制，其程序又如何？
2．若用步进顺控指令实现控制，其程序如何？
3.如在程序中加入S1、S2、S3、S4人行道按钮，程序编写如何？
七：交通灯实验举例程序如下所示：

实验四 程序下载与上传（2学时）
一、实验目：
掌握PAC程序上传、下载功能，项目备份与恢复。
二、需用仪器
1.计算机1台套
2.PAC相应硬件一套
三、实验环节：（参照教材P84-86）
1. 上传程序：
在Navigator下选中Targetl,单击鼠标右键，在下拉菜单中选“Upload from Controller…..”,在浮现对话框中选取需要上传内容，点击OK即可。
2. 下载程序：
用鼠标右击对象名，选取“Downlaod to PLC”，点击OK。
下载程序给PLC时，可选取下载如下内容：
1）硬件配备（只能在CPU停车时下载）
2）程序（Logic）
3）变量初始值及其强制状态（Initial/Forced values）-- 建议不下载
3、要备份一种项目，一方面要关闭任何打开项目。
1）.右键点击想备份项目，选取“Back up …”备份选取项目，选取“Destroy Project…”删除选取项目。
2）.选取备份项目存储途径。
3）.单击“保存”，此文献夹将按照zip文献格式保存。
4、恢复项目
1）在Navigator 窗口中Projects下右击“My Computer”，选取“Restore…”
2）在调出来Restore窗口中，选取恢复原文献存储位置，点击“打开”。
3）此文献将被恢复到文PEM中。
4）双击恢复文献，就可对此项目进行编辑。
四．思考题：
1、为什么下载硬件配备，只能在CPU stop时进行？
2、上载程序会不会覆盖电脑中已经存在PLC程序？
3、如何恢复一种项目？
