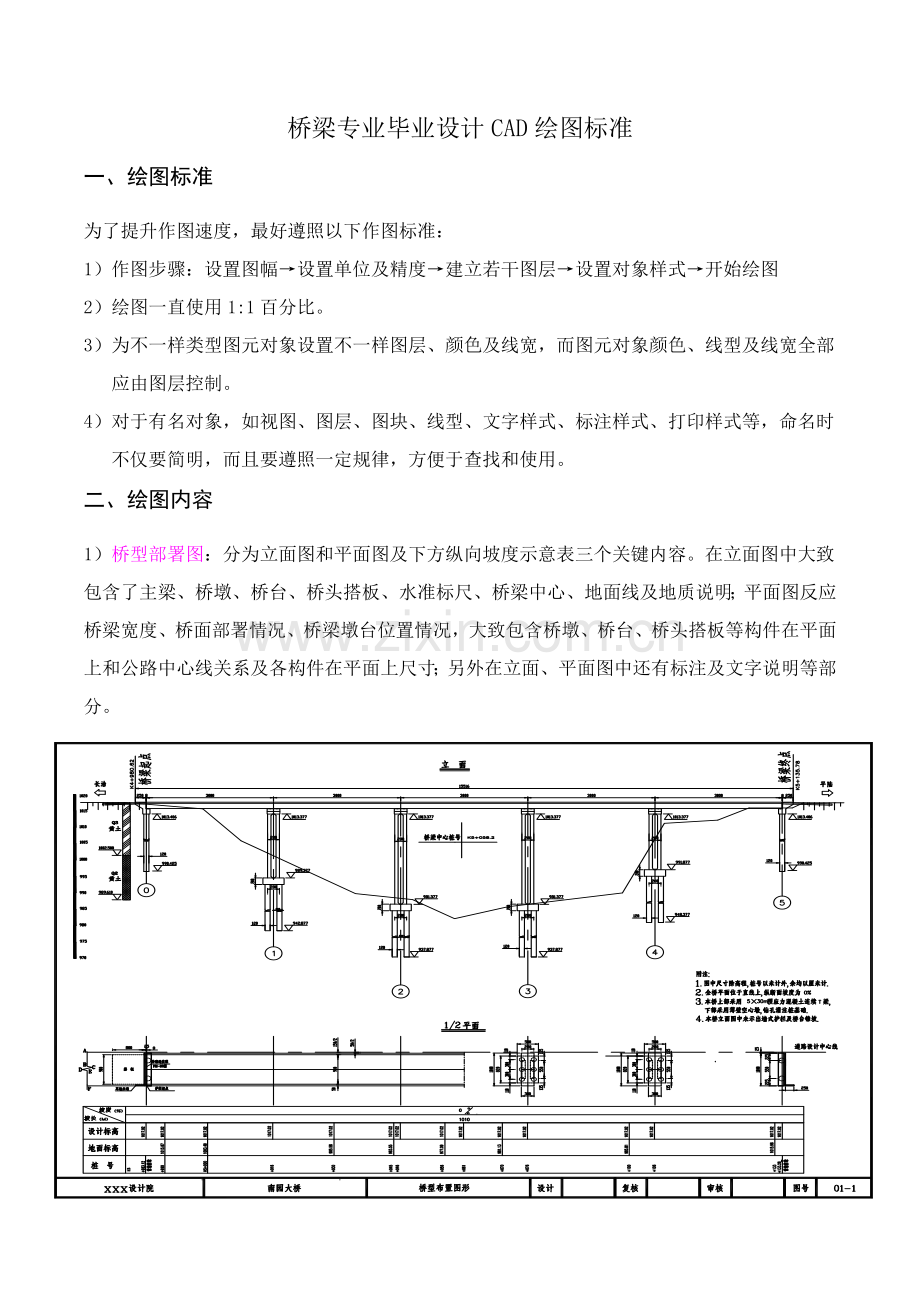

桥梁专业毕业设计CAD绘图标准
一、绘图标准
为了提升作图速度，最好遵照以下作图标准：
1） 作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图
2） 绘图一直使用1:1百分比。
3） 为不一样类型图元对象设置不一样图层、颜色及线宽，而图元对象颜色、线型及线宽全部应由图层控制。
4） 对于有名对象，如视图、图层、图块、线型、文字样式、标注样式、打印样式等，命名时不仅要简明，而且要遵照一定规律，方便于查找和使用。
二、绘图内容
1）桥型部署图：分为立面图和平面图及下方纵向坡度示意表三个关键内容。在立面图中大致包含了主梁、桥墩、桥台、桥头搭板、水准标尺、桥梁中心、地面线及地质说明；平面图反应桥梁宽度、桥面部署情况、桥梁墩台位置情况，大致包含桥墩、桥台、桥头搭板等构件在平面上和公路中心线关系及各构件在平面上尺寸；另外在立面、平面图中还有标注及文字说明等部分。

基桩图 基桩截断线图
2）通常结构图：包含主梁通常结构图、桥墩（台）通常结构图、桩通常结构图
3）钢筋结构图：包含主梁钢筋结构图、桥墩（台）钢筋结构图、桩钢筋结构图。用细实线画出外表轮廓，用粗实线或一定直径黑点画出钢筋，并标注出钢筋种类符号、直径、根数、间隔等。
4）预应力钢束部署图：钢束立面部署图、钢束平面部署图、剖面图、弯曲要素表（曲线坐标表）、预应力钢束用量表、锚固端大样图
三、图幅及图框（A3）
1.图幅：420×297
2.标准图框：380×277
图1 幅面
四、图层、线形及线宽要求
（1）图层设置标准：①在够用基础上越少越好；②0层上不要画图，关键用来定义块；③不一样图层通常来说要用不一样颜色；④设置好图层线型和线宽
（2）桥梁专业图形中图层、线型及线宽要求可根据表1要求进行设置。

表1 线型要求
图层名称
采取线型
图层颜色
打印宽度
关键用途
粗实线
CONTINUOS
红色
0.35
通常结构图中关键轮廓线；钢筋结构图中钢筋点和线；表格外框、预应力钢束、图标题
细实线
CONTINUOS
白色
0.20
结构次要线、配筋图中结构轮廓线、表格内框
粗虚线
DASHED
红色
0.35
对应粗实线被遮挡部分
细虚线
DASHED
黄色
0.20
被遮挡结构轮廓线
文本
CONTINUOS
绿色
0.15
图汉字字说明、附注、表格文字、其它细线
尺寸线
CONTINUOS
青色
0.15
尺寸标注及文字
点划线
CENTER
紫色
0.15
结构系统线及中心线
图框
CONTINUOS
9号
0.10
图形边框
u 钢筋图中图层、线型、颜色、线宽可按下表设置
图层
图层名称
采取线型
图层颜色
线度
钢筋编号层
钢筋编号
CONTINUOS
绿色
0.15
钢筋层
钢筋
CONTINUOS
红色
0.35
细实线层
混凝土
CONTINUOS
白色
0.20
点划线层
轴线
CENTER
紫色
0.15
尺寸层
尺寸
CONTINUOS
青色
0.15
文字层
文字
CONTINUOS
绿色
0.15
图框层
图框
CONTINUOS
9号
0.10
其它层
其它
CONTINUOS
白色
0.20
（3）点划线两端为线，不应是点。
（4）虚线和虚线交接或虚线和其它图线交接时，应是线段交接。虚线为实线延长线时，不得和实线连接。
（5）图线不得和文字、数字或符号重合、混淆，不可避免时，应首先确保文字等清楚。
五、字体——提议用Mtext（多行文字）命令
（1）图形中除图标栏外，关键文字均采取字体—宋体，字体样式名采取“ST”,字宽高比一律采取0.75。
（2）各部分文字高度应符合表2要求。
表2 图形字高要求
字高
颜色
应用位置
4.5
红色
图内图名（如“立面图”）、表格名称等
4.0
红色
剖面文字（如“A-A”）
3.0
绿色
图注中“附注”字、料表表、百分比字高
2.5
绿色
图汉字字说明、钢筋及材料编号、材料表数字、尺寸线文字
注：①若各视图百分比不一样，其百分比可标注在视图图名右侧，底部和视图字底部平齐。
②剖面符号一律用“A--A”、“B--B”等大写英文字母，不得使用阿拉伯数字。
（3）图中数字均采取阿拉伯数字1、2、3…表示。图名如有分页均采取汉字（一）、（二）、（三）…表示。
（4）图名、表明应符合图2-a、2-b样式，名称下均应加双线，其中第一根线为图层“粗实线”，距图名底部为1mm，第二根线图层为“细实线”，两根线间距为1mm。图名应置于每个图上方。图2百分比若和全图百分比一致，可省略不写。

桥立面图1:1000 1/2 桥平面图1:1000
(a) (b)
图2 图名表示
（5）若图形为半剖面或1/4剖面时，图名应在前面加上“1/2”（或“1/4”）和一个空格。图2-b所表示。
六、百分比
（1）作图方法：按1：1百分比绘图，即图上1mm就是实际1mm。所谓百分比是指出图百分比，举个例子，假设要用A3纸张1:100出图，那么我们不是把A3框画好，然后缩放图纸，恰恰相反，图纸还是1:1画，而是放大图框100倍。百分比选择好了，字高自然就出来了。1:1就是1mm,1:100就是100mm。
（2）图样百分比，应为图形和实物相对应线性尺寸之比。百分比大小，是指其比值大小，如1:50大于1:100。
（3）图样百分比注写方法应根据图2样式，采取字高为3.0mm。
（4）常见结构绘图提议采取表3百分比。
表3 常见图形百分比
图纸
采取百分比
平面部署图、立面部署图
1:1000、1:
结构总图（包含主梁结构总图、主塔结构图、隶属结构总图）
1:300、1:500
混凝土结构图（包含梁、墩等结构图）
1:80、1:100、1:150
预应力图
1:50 1:75
一般钢筋图、钢箱图
1:50、1:75
钢结构图、栏杆图
1:15、1:20
细节、大样图
1:1、1：5、1:10

七、符号
（1）剖面符号
剖面符号采取图3所表示样式。符号采取多段线绘制，图层为“粗实线”；剖面编号采取“A-A”、“B-B ” …编写，字高为4mm，图层为“粗实线”。直线段尾部距结构轮廓距离为5mm，若和尺寸线发生冲突，可合适移出尺寸线外。
剖面图图名图3-b所表示，“1/2”表示半剖面。
A-A
A
A

图3 剖面符号表示
（2）钢筋符号
将CAD钢筋字体（文件夹“字体文件_81864”中全部字体）拷入CAD安装文件“fonts”（C: \Program Files\AutoCAD\fonts）文件夹中，然后根据表4输入对应符号即可。(新建字体名“romans”,SHX字体：romans.shx；使用大字体，大字体：hxhztxt.shx)
表4 常见钢筋符号说明
钢筋符号
代表等级
命令形式
φ
R235
%%C

HRB335
!

HRB400

（3）高程符号
高程符号根据图4所表示样式表示。标高符号应采取细实线绘制等腰三角形表示。高为2.5mm，底角45º。顶角应指至被注高度，顶角向上、向下均可。标注数字宜标注在三角形右边。负标高应冠以“-”号，正标高应冠以“+”号；高程写在三角形顶点引出直线上，单位为米，通常保留小数位数为两到三位。高程文字高度为3mm，图层为“文本”三角形和直线对应图层为“尺寸线”。

图4 高程表示
（4）引出线
引出线宜根据图5所表示样式采取水平直线、和水平方向成30º、45º、60º、90º斜线再折为水平线。文字说明宜注写在水平线上方。同时引出多个相同部分引出线，宜相互平行（图5-c），也可画成集于一点放射线（图5-d）。

图5 引出线表示
多层结构共同引出线，应图6所表示样式表示，直线经过被引出各层。文字说明宜注写在水平线上方，或注写在水平线端部，说明次序应由上至下，并应和被说明层次相互一致；如层次为横向排序，则由上至下说明次序应和左至右层次相互一致。

图6 多层引出线表示
八、尺寸标注
1.图样上尺寸包含：尺寸界线、尺寸线、尺寸起止符号和尺寸数字，以下图所表示。

2.尺寸关键设置参数以下：
（1）直线和箭头：全部颜色和线宽选择均为Bylayer；尺寸界线超出尺寸线1mm；起点偏移量1mm；两端箭头采取“实心闭合”，大小为1.5mm；
（2）文字：字体采取宋体，颜色是Bylayer，文字高度为2.5mm；文字位置垂直方向设为“上方”，水平方向设为“置中”，从尺寸线偏移0.6mm，文字对齐采取“和尺寸线对齐”方法。
（3）调整：文字一直保持在尺寸线之间；当文字不在默认位置时，将其置于尺寸线上方，不加引线；标注特征百分比采取全局百分比：调整里面使用全局百分比（A）：图框实际尺寸/标准图框尺寸；一直在尺寸界线之间绘制尺寸线（若尺寸线间距太小，考虑将尺寸数字手工移动，避免和尺寸界线冲突）。
（4）主单位：线性标注单位格式采取“小数”，精度为“0.000”，小数分隔符采取“句点”，消零选择“后续”；角度标注单位格式依据需要采取“十进制度数”或“度/分/秒”。测量单位百分比（B）：将图放大倍数倒数。
（6）尺寸标注单位：“平面部署图”和“立面部署图”以“m”为单位，正确到小数点后三位，混凝土结构、钢筋混凝土结构和预应力混凝土结构以“cm”为单位。
（5）尺寸标注宜标注在图样轮廓以外，不宜和图线、文字及符号等相交。相互平行尺寸线，应从被注写图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。总尺寸尺寸界线应靠近所指部位，中间分尺寸尺寸界线可稍短，但其长度应相等（图7）。尺寸线第一层距结构轮廓线或钢筋引出线距离宜为8mm，二层以上尺寸线距上一层尺寸线距离为6mm。

图7 尺寸排列样式
（6）半径尺寸线应一端从圆心开始，另一端箭头指向圆弧。半径数字前应加注半径符号“R”。对于较大圆弧半径，可将尺寸线截断标准，不需从圆心开始。标注圆直径尺寸时，直径数字前应加直径符号“φ”。在圆内标准尺寸线应经过圆心，两端画箭头指至圆弧。较小圆直径尺寸，可标注在圆外。
（7）尺寸标注应标示图中可见部分尺寸，对于被遮挡结构线（用虚线绘制部分）不应进行标注。
（8）为了避免因图形编辑等引发尺寸数字意外改变，在尺寸标注时不得采取自动标注数字。

九、绘制钢筋图
（1）钢筋图结构轮廓线对应图层为“细实线”，线钢筋和点钢筋对应图层为“粗实线”。图中尺寸标注单位为厘米。标注尺寸必需具体，能够表示出每根钢筋位置。
（2）点钢筋采取“圆环”绘制，环外径0.6mm，内径为0。
（3） 钢筋图中各类型钢筋采取阿拉伯数字按次序编号，编号前面加入英文字母N，如N1、N2…。钢筋编号时，宜先编主、次部位主筋，后编主、次部位结构筋。钢筋应连续编号，同一编号钢筋如需再细分，可用脚标表示，比如3a,3b,3c等。
（4）在钢筋图中必需表示出各类钢筋编号。对于线钢筋，图所表示，采取尺寸标注中“引线”标注，直接从钢筋线上一点引出，钢筋编号写在引线上端。对于点钢筋采取图b所表示样式，图中编号文字高度为2.5mm，图层为“文本”；“引线”标注及引出线图层为“尺寸线”

（5）钢筋图中材料数量表统一采取图所表示样式。其中“备注”栏可依据需要选择使用。在数量表最终须有“总计”，应将Ⅰ级和Ⅱ级钢筋分开统计。表格行高6mm。

数量表中未能表示清楚钢筋大样，应该在图形中将大样画出，绘制在该钢筋所在结构钢筋图周围，具体样式图所表示，要表示出钢筋各部分长度、总长度及钢筋直径和编号。钢筋线对应图层为“粗实线”，文字对应图层为“文本”，引出线对应图层为“尺寸线”。文字字高均为2.5mm。

（6）钢筋根数、规格及间距
①凡在本张钢筋设计图上出现钢筋，全部应在本张设计图上合适位置标明其根数、规格和间距。通常可采取引出线方法表示，比如：②如同一编号钢筋有多个间距，可直接在钢筋结构图周围位置用尺寸线标注表示，并写明：间隔数×间距；同时，引出线可仅标注规格及编号。
③用引出线表示钢筋时，编号宜标注在引出线右侧圆圈内，圆圈直径为4mm，在钢筋旁边书写钢筋编号时，用代号“N”。
④箍筋弯钩：闭合箍筋弯钩用135°转折；单肢箍筋弯钩，带肋钢筋亦用135°，光圆钢筋用180°。

十、预应力钢筋图
（1）制图必需采取标准三视图，即立面、侧面、平面。对于复杂结构，必需增加剖面，能够将结构每个部分全部能表示出来。图中尺寸标注单位为厘米，标注必需具体、清楚表示出各个部分内容。
（2）预应力钢束部署图中，结构轮廓线对于图层为“细实线”，预应力钢筋对应图层为“粗实线”。预应力根据数字编号，顶板钢筋前面加字母“T”，腹板钢筋前面加“F”，底板钢筋前面加“B”。
（3）预应力钢束部署图中，必需有立面投影和平面投影图，要清楚表示出钢束平弯、竖弯改变和锚固点位置。同时必需含有足够断面图表示钢束改变，断面图中钢束孔道表示图所表示，圆圈对应图层为“粗实线”，中间直线对应图层为“中心线”。

（4）预应力钢束部署图中，要有钢束材料数量表（包含钢束编号、规格、理论长度、下料长度、束数、钢束总长、钢束总重、。
钢束编号
规格
理论长度（cm）
下料长度（cm）
全桥束数
钢束总长（m）
钢束总重（kg）
张拉伸长量
波纹管总长（m）
锚具
说明
（管道长）
左端（cm）
右端（cm）
规格
数量（套）
T1
12φS15.2
1824.2
2024.2
2
40.5
534.4
6.4
6.4
36.5
12孔群锚
4
两端张拉

十一、图纸编排次序
1. 上部结构根据“结构图→预应力筋图→钢筋图”次序编写。
2. 下部结构根据“结构图→桩钢筋图→承台钢筋图→桥墩(台)钢筋图”次序编写。
所要求高度、长度、宽度等均为输出尺寸，实际做图时乘以对应百分比即可。
打印表样式：工具/选项/打印和公布/打印样式表设置(acad.ctb)

参阅《道路工程制图标准》GB-50162-92
