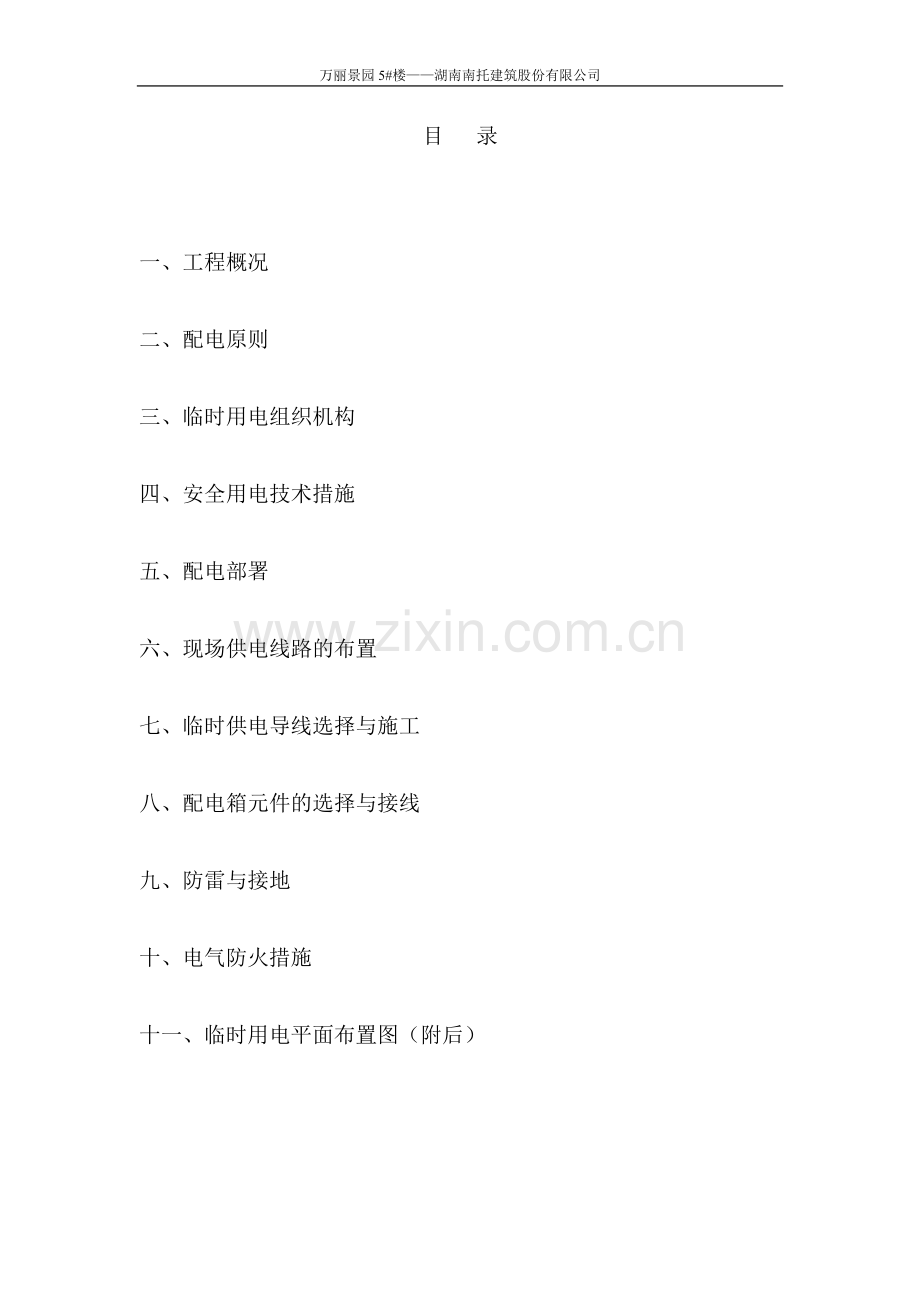

目 录

一、工程概况
二、配电原则
三、临时用电组织机构
四、安全用电技术措施
五、配电部署
六、现场供电线路的布置
七、临时供电导线选择与施工
八、配电箱元件的选择与接线
九、防雷与接地
十、电气防火措施
十一、临时用电平面布置图（附后）

一、工程概况
该工程为位于万家丽北路61号，由长沙瑞海置业有限公司开发，湖南恒创建筑设计有限责任公司设计，长沙升达建设工程项目管理有限公司监理,湖南南托建筑股份有限公司施工。本工程建筑面积27972㎡，共1栋高层综合楼，框架剪力墙结构，地下一层，地上一十四层。该工程施工现场临时用电采用一台S9—400KVA杆式变压器供电.
二、配电原则
临时用电采用TN-S系统，实行三相五线制配电，按总配电屏-分配电箱-开关箱的三级配电二级保护的原则进行设计和施工。
三、临时用电组织机构
本工程临时用电建立安全用电管理小组,由现场总指挥刘中祥任组长，蒋军荣任副组长，配备梁高、彭吉二名专职电工为组员,承担本工程临时用电的安装及维护，并督促设备操作员的安全用电操作。

项 目 管 理 模 式
公 司
项目经理部
水电项目（工程师）技术负责人、成员

电施工组
给排水施工组
临电维护组
质安组

水电安装各专业人员

四、安全用电技术措施
安全用电措施包括两个方面：一是安全用电在技术上采取的措施，二是为了保证安全用电和供电的可靠性在组织上所采取的措施.
１、安全用电技术措施
1.1 保护接地
本工程供电系统拟采用TN—S供电系统，将工作用线N和专用保护线PE在供电电源处严格分开，即三相五线制。保证正确可靠的接地，杜绝疏漏.所有接地处保证可靠的电气连接。保护线PE必须采用绿/黄双色线,严格与相线、工作零线相区别，杜绝混用。用电设备的保护地线并联接地，严禁串联接地。保护地线采用焊接、压接、螺栓连接或其他可靠方法连接。
1.2 设置漏电保护器
1.2.1施工现场的配电实行三级配电两级保护，一级漏电保护器的动作电流小于75mA，二级漏电保护器的动作电流小于45 mA，三级漏电保护器的动作电流小于30 mA，潮湿及有腐蚀性场地漏电保护器的动作电流小于15 mA。
1。2。2 漏电保护器装在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
1。2。3 漏电保护器符合国标GB6829—86《漏电电流动作保护器》的要求,额定漏电动作时间小于0.1s。
1。3 施工临时用电的照明系统和动力系统从总配电箱处分为两套不同的系统.
1.4 电器设备的设置要求
1.4.1 带电系统设置室内总配电屏和室外分配电箱，实行分级配电。
1.4。2 动力配电箱与照明配电箱分别设置开关。
1.4.3 开关箱由末级分配电箱配电，开关箱内实行一机一闸一保护.
1。4.4 总配电箱设置在靠近电源的地方，分配电箱装在用电设备或负荷相对集中地区，分配电箱与开关箱距离小于30 m。
1.4。5 配电箱、开关箱设在干燥、通风及常温场所，周围应有足够两人同时工作的空间，其周围不得堆放任何妨碍操作、维修的物品。
1。4。6配电箱、开关箱安装端正牢固,移动式箱体设在坚固的支架上。
1。4。7 配电箱、开关箱中导线的进线口和出线口设在箱体下面，严禁设在箱体的上顶面、侧面、后面或箱门处。
1。5 电气设备的安装
1.5.1 配电箱的电气元件首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内。金属板与配电箱体作电气连接.
1。5。2 配电箱、开关箱的各种电气元件按规定的位置紧固在安装板上，不得歪斜和松动。
1。5.3 配电箱、开关箱的工作零线通过零母排连接，并与地母排严格分设。
1。5。4 配电箱、开关箱内的连接线采用绝缘导线，导线的截面应符合要求,导线接头不得松动，不得有外露带电部分。
1.5.5 凡各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电气的正常不带电的金属底座、外壳等做保护接地。
1。5。6 配电箱后面的排线须排列整齐,绑扎成束，并用绝缘卡钉固定在盘板上。盘后引出及引入的导线留有适当余量，以便检修。
1.6 电气设备的防护
1。6。1 施工时各种架具的外侧边缘与外电架空线路的边线保持安全操作距离,上下脚手架的斜道严禁搭设在有外电线路的一侧。
1.6.2 施工现场的机动车道与架空线路交叉时，架空线路的最低点与路面垂直距离大于6 m。
1.6。3 对于达不到最小安全距离的施工现场采取防护措施,增设屏障、围栏或保护网，并悬挂醒目的标志牌。电气设备的正常情况下不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等均作保护接地。
1。7 电气设备的操作与维修人员符合以下要求：
1。7。1 施工现场临时用电的施工和维修由经过培训后取得上岗证书的专业电工完成，电工的等级同工程的难易程度、技术复杂性相适应。
1。7.2 各类用电人员做到：
1.7.2.1 掌握安全用电基本知识和所用设备的性能；
1.7.2。2 使用设备前按规定配备和穿戴好相应的劳动防护用品，并检查电器装置和保护设施是否完好；
1.7。2.3 停用的设备必须拉闸断电,锁好开关箱;
1。7。2。4 负责保护所用设备的负荷线、保护地线和开关箱，发现问题及时报告解决；
1。7。2.5 搬迁或移动用电设备经电工切断电源并作妥善处理后进行。
1.8 电气设备的使用与维护
1.8.1 施工现场的所有配电箱、开关箱每月进行一次检查和维修。
1.8.2 检查维修时将一级相应的电源开关分闸断电，并悬挂停电标志，严禁带电操作。
1。8.3 配电箱内盘面上标明各回路的名称、用途，同时作出分路标记。
1。8。4 总、分配电箱门配锁,配电箱的开关箱指定专人负责,现场停止作业一小时以上将动力箱上锁.
1。8.5 各种电气箱内不允许放置任何杂物，并保持清洁.
1。8。6 熔断器的熔体更换时,严禁用不符合原规格的熔体代替.
1。9 施工现场的电缆线路
1.9.1 电缆线路采用埋地敷设，穿管埋地或沿墙、电线杆架空敷设，严禁沿地面明敷。
1.9.2 橡皮电缆沿墙或电杆敷设时,用绝缘子固定，严禁使用金属裸线绑扎。
1。9.3 电缆的接头牢固可靠，绝缘包扎后,接头不降低原有的绝缘强度，不承受张力。
1。10 室内导线的敷设及照明装置
1。10.1 室内配线采用绝缘铜线敷设，距地高度大于2.5m。
1。10。2 进户线在室外处用绝缘子固定，过墙穿套管,室外做好防水弯头.
1。10.3 金属外壳的灯具做保护接地,所用配件均使用镀锌件。
1.10.4 室外灯具距地面不小于3 m，室内不小于2。4 m。
1.10。5 螺口灯头及接线必须符合下列要求：
1。10。5.1 相线接在与中心轴头相连的一端，零线接在与螺纹口相连的一端。
1.10.5.2 灯头的绝缘外壳不得有损伤或漏电。
1。10.6 各种用电设备、灯具的相线经开关控制，不得将相线直接引入灯具。接引至移动式电动工具或手持式电动工具的保护接零采用铜芯软线，其截面不小于相线的1/3，且最小不小于1.5mm2。接引至电气设备的工作零线与保护零线分开,保护零线严禁装设开关或熔断器。
1。10.7必须符合《施工现场临时用电安全技术规范》的要求.各电气设备符合国家标准、专业标准和安全技术规程，并有产品合格证和使用说明书。根据施工需要，电焊机按区域集中设置，并有编号。使用焊机按规定穿戴防护用品。焊接机械的二次线采用YHS型橡胶护套铜芯多股软电缆.布置在室外的电焊机、调直机、弯曲机、钢筋切断机应设置在干燥场所,并应设棚遮蔽.塔式起重机设置正对工作面的投光灯，并在塔顶和臂架端部装设防撞红色信号灯。露天、潮湿场所或在金属构架上操作时,选用Ⅱ类手持式电动工具,并装设防溅的漏电保护器.
2、安全用电组织措施
2。1建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
2.2 建立技术交底制度。向各专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施总体意图、技术内容和注意事项,并在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。
2.3 建立安全检测制度。从临时用电工程竣工开始，定期对临时用电进行检测，主要内容是：接地电阻值、电气设备绝缘电阻值、漏电保护器动作参数等，并做好检测记录.
2.4 建立电气维修制度，加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录。
2.5 建立工程拆除制度。建筑工程竣工后,临时用电工程的拆除应有统一的组织和指挥，并规定拆除时间、人员、程序、方法、注意事项和防护措施等。
2。6 建立安全检查和评估制度。施工管理部门和企业JGJ59—99《建筑施工安全检查评分标准》，定期对现场进行组织评估.
2.7 建立安全用电责任制。对临时用电各部位的操作、监护、维修、分片分块分机落实到人，并辅以必要的奖惩。
2。8 建立安全教育和培训制度.定期对专业电工和各类用电人员进行用电安全教育和培训，上岗人员必须有劳动部门核发的上岗证，严禁无证上岗.

五、配电部署
1、总体部署
根据施工现场的情况和单位工程的布局,把施工用电分成八个主要供电回路，每个供电回路独立供应一个施工场所的施工用电，即每个施工场所配一个分配电箱。
2、组团配电部署
组团配电主要考虑主体施工阶段混凝土输送站、钢筋加工区、木工加工区、办公生活区、土建安装施工作业层、安装制作、垂直运输设备、专回路照明的施工用电，以上每个用电部位配置一个分配电箱。装饰装修阶段，每个单位工程每二层配置一个分配电箱，地下室每层各配一个分配电箱。

六、现场供电线路的布置
现场施工生产用电和办公生活用电采用1根VLV-1KV4*185电缆供电，进入工地配电间配电屏,采用单独回路供应各施工场所和生活区用电.

各回路的用电负荷
回路编 号
供电范围
主要用电设备器具的功率
(KW/KVA）
总用电量
（KW/KVA)
1
办公、生活区
照明、插座
28KW
28
315．35
2
钢筋加工区
钢筋对焊机1台
100KVA
83.5
钢筋切断机2台
2×4KW
钢筋弯曲机3台
3×3KW
钢筋调直机1台
7。5KW
3
木工加木区
平刨机1台
3 KW
10
圆锯1台
4 KW
手动电锯10台
4×0.75 KW
4
垂直运输设备
塔吊
55KW
55
5
垂直运输设备
塔吊
55KW
55
6
施工作业层
交流电焊机2台
2×26KVA
72
振动棒4根
4×1.1KW
平板振动器
3KW
电渣压力焊1台
80KVA
高扬程水泵1台
8KW
镝灯
8×1KW
7
混凝土输送泵
输送泵
95KW

95
8
垂直运输设备
施工电梯
2×26KW
52
七、临时供电导线选择与施工
1、缆线选择

编号
供电范围
总功率P（KW）
电缆选择
供
电
线路
1
办公、生活区
28
VV—3＊25+2*16
2
钢筋加工区
83。5
VLV-3＊120+2＊50
3
木工加工区
10
VV—3＊16+2*10
4
塔吊
55
VV-3＊25+2＊16
5
塔吊
55
VV—3*25+2＊16
6
施工作业层
72
VV—4*35+1＊16
7
混凝土输送泵
95
VV—3*50+2＊25
8
施工电梯
52
VV—3＊35+2*16
其他分支线路电缆线的选择根据施工实际情况选定
2、线路敷设
考虑到施工现场实际情况,配电主干线路电缆采用支架敷设，横施工场地采用穿钢管保护，埋地敷设时,埋深要求在0.6m以上。电缆埋设时电缆下铺设20cm厚砂，电缆铺设好后，再用20cm厚砂进行覆盖保护,砂的铺垫宽度不小于50cm。
八、配电箱元件的选择与接线
总配电箱采用先总隔离—总断路器—总漏电保护器-分隔离开关—分断路器-分漏电保护器控制分配电箱；分配电箱采用先总隔离（带熔断)-分隔离开关控制每个开关箱；开关箱采用先隔离（带熔断）—漏电保护器-断路器控制设备;回路具有漏电、触电、短路、过载保护功能。
九、防雷与接地
1、接地
接地包括配电线路的重复接地和塔吊的防雷接地。配电线为三相五线制,保护接地PE线在每个总配电处作重复接地,设备作重复接地采用人工接地，接地极为工程基案础钢筋作为自然接地，工作接地电阻不大于4Ω，重复接地电阻不大于5Ω.
固定式塔吊的防雷接地利用基础内钢筋作自然接地体，与基础型钢焊接。塔吊动力回路的PE线与塔吊接地体作可靠连接。
2、防雷
在塔吊顶端装设避雷针,避雷针采用Ф20钢筋制作,长2m。利用塔吊钢结构作接地引下线，塔吊安装时注意各段电气连接的可靠性，若达不到要求，可在各段之间焊接两根Ф10圆钢作连接线。
十、电气防火措施
电气防火技术措施：
1、合理配置、整定、更换各种保护电器,对电路和设备过载、短路故障进行可靠保护.
2、在电器装置和线路周围不得堆放易燃、易爆和强腐蚀介质，不得使用火源。
3、在电气装置相对集中的场所，如配电室和发动机室、木工制作间等配置泡沫灭火器材，并禁止烟火。
4、经常检查电气设备的螺丝有无松动现象，防止发热,加强电气设备相间和相地间绝缘。
5、合理设置防雷装置。
电气防火组织措施:
1、现场划分用火作业处、易燃易爆材料区、生活区、配备一定的消防器材。执行易燃、易爆物和强腐蚀介质等管理制度。
2、搞好防火保卫工作,施工场内重要防火部位配备足够的灭火器,易燃仓库内和木工车间不准抽烟。执行电气防火责任制，加强电气防火重点场所烟火制度，并设置禁止烟火标志。
3、任何人不得擅自动用明火做饭、取暖等,工作需要经批准，动用明火要远离易燃物。执行电气防火检查制度，发现问题及时处理。
各类电气设备、线路不准超负荷使用,线路接头接实接牢，不得使用破旧电线,防止设备线路过热或打火短路,发现问题及时报告。现场出现火险时，当班管理人员要判断准确，当即不能救的要及时报警。
十一、临时用电平面布置图（附后）
