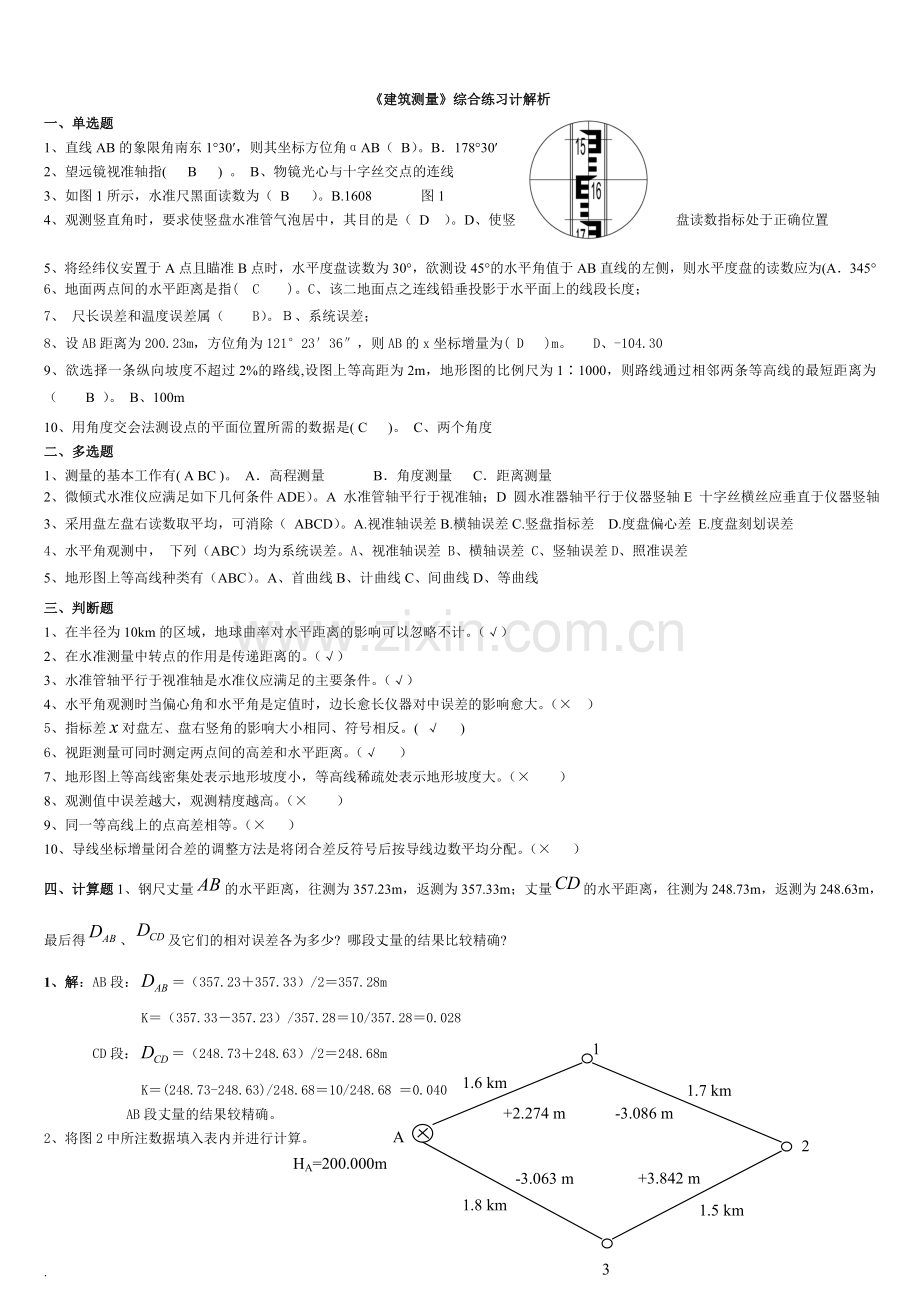

《建筑测量》综合练习计解析
一、单选题
1、直线AB的象限角南东1°30¢，则其坐标方位角αAB（ B）。B．178°30¢
2、望远镜视准轴指( B ) 。 B、物镜光心与十字丝交点的连线
3、如图1所示，水准尺黑面读数为（ B ）。B.1608 图1
4、观测竖直角时，要求使竖盘水准管气泡居中，其目的是（ D ）。D、使竖盘读数指标处于正确位置

5、将经纬仪安置于A点且瞄准B点时，水平度盘读数为30°，欲测设45°的水平角值于AB直线的左侧，则水平度盘的读数应为(A．345°
6、地面两点间的水平距离是指( C )。C、该二地面点之连线铅垂投影于水平面上的线段长度；
7、 尺长误差和温度误差属（　　B）。Ｂ、系统误差；
8、设AB距离为200.23m，方位角为121°23′36″，则AB的x坐标增量为( D )m。 D、-104.30
9、欲选择一条纵向坡度不超过2%的路线,设图上等高距为2m，地形图的比例尺为1∶1000，则路线通过相邻两条等高线的最短距离为（ B ）。 B、100m
10、用角度交会法测设点的平面位置所需的数据是( C )。 C、两个角度
二、多选题
1、测量的基本工作有( A BC )。 A．高程测量 B．角度测量 C．距离测量
2、微倾式水准仪应满足如下几何条件ADE）。A 水准管轴平行于视准轴；D 圆水准器轴平行于仪器竖轴E 十字丝横丝应垂直于仪器竖轴
3、采用盘左盘右读数取平均，可消除（ ABCD）。A.视准轴误差B.横轴误差C.竖盘指标差 D.度盘偏心差 E.度盘刻划误差
4、水平角观测中， 下列（ABC）均为系统误差。A、视准轴误差 B、横轴误差 C、竖轴误差D、照准误差
5、地形图上等高线种类有（ABC）。A、首曲线B、计曲线C、间曲线D、等曲线
三、判断题
1、在半径为10km的区域，地球曲率对水平距离的影响可以忽略不计。（√）
2、在水准测量中转点的作用是传递距离的。（√）
3、水准管轴平行于视准轴是水准仪应满足的主要条件。（√）
4、水平角观测时当偏心角和水平角是定值时，边长愈长仪器对中误差的影响愈大。（× ）
5、指标差对盘左、盘右竖角的影响大小相同、符号相反。( √ )
6、视距测量可同时测定两点间的高差和水平距离。（√ ）
7、地形图上等高线密集处表示地形坡度小，等高线稀疏处表示地形坡度大。（× ）
8、观测值中误差越大，观测精度越高。（× ）
9、同一等高线上的点高差相等。（× ）
10、导线坐标增量闭合差的调整方法是将闭合差反符号后按导线边数平均分配。（× ）
四、计算题1、钢尺丈量的水平距离，往测为357.23m，返测为357.33m；丈量的水平距离，往测为248.73m，返测为248.63m，最后得、及它们的相对误差各为多少? 哪段丈量的结果比较精确?
1、解：AB段：＝（357.23＋357.33）/2＝357.28m
K＝（357.33－357.23）/357.28＝10/357.28＝0.028
A
1
2
3
HA=200.000m
+2.274 m
-3.086 m
-3.063 m
+3.842 m
1.6 km
1.7 km
1.5 km
1.8 km
CD段：＝（248.73＋248.63）/2＝248.68m
K＝(248.73-248.63)/248.68＝10/248.68 ＝0.040
AB段丈量的结果较精确。
2、将图2中所注数据填入表内并进行计算。

图2

测段号
点 名
距离/km
观测高差/m
改正数　/mm
改正后高差/m
高 程/m
1
A
1.6
+2.274

+8
+2.282
+200.000

1

+202.282
2

1.7
-3.086

+9
-3.077

2

+119.205
3

1.5
+3.842

+7
+3.849

3

+203.054
4

1.8
-3.063

+9
-3.054

A

+200.000

6.6
-0.033

+33
0

辅助
计算

＝ -0.033m=-33mm
＝mm=±102.8

3、竖直角观测成果整理：
测
站
目
标
竖盘位置
竖盘读数° ′ ″
半测回角°′ ″
指标差
″
一测回角°′ ″
备注
D
P
左
94 23 18
－4 23 18
－21
－4 23 39
盘左视线水平时读数为90°，视线上斜读数减少
右
265 36 00
－4 24 00
K
左
82 36 00
7 24 00
－18
7 23 42
右
277 23 24
7 23 24
4、已知四边形闭合导线内角的观测值见下表，试计算和调整角度闭合差并推算出各边的坐标方位角。
点号
角度观测值（右角）
˚ ′ ″
改正数
˚ ′ ″
改正后角值
˚ ′ ″
坐标方位角
˚ ′ ″
1
112 15 23
－0 00 05
112 15 18
123 10 21
2
67 14 12
－0 00 05
67 14 07
235 56 14
3
54 15 20
－0 00 05
54 15 15
1 40 59
4
126 15 25
－0 00 05
126 15 20
55 25 39
∑
360 00 20
－0 00 20
360 00 00

fβ=∑β测－（n－2）180°＝20″
fβ允＝±60″n1/2=±85″

建筑测量综合练习2及解析一、单项选择题
1．坐标方位角是以（C）为标准方向，顺时针转到测线的夹角。C．坐标纵轴方向
2．消除视差的方法是（C）使十字丝和目标影像清晰。C．反复交替调节目镜及物镜对光螺旋
3．在水准测量中转点的作用是传递（B）。B．高程
4．经伟仪对中的目的是（A ）。A．使仪器中心与测站点位于同一铅垂线上
5．当竖盘读数为：81°38′12″，278°21′24″，则指标差为（D ）。 D．-0′12″
6．A、B的往测为213.41m，返测为213.35m ，其相对误差为 （B ）。 B．1/3500
7．导线角度闭合差的调整方法是将闭合差反符号后（C ）。C．按边长成正比例分配
8．在距离丈量中，衡量其丈量精度的标准是（A ）。A．相对误差
9．已知线段AB的两端点坐标，可计算tgαAB=△y/△x，R＝arctg△y/△x ,R >0，若使αAB＝R＋180则(C)。C．△x< 0， △y< 0
10．在一地面平坦，无经纬仪的建筑场地，放样点位应选用（D ）方法。D．距离交会
二、多项选择题
1．测量的基本工作有(ABC )。A．高程测量 B．角度测量C．距离测量
2．水准测量中，使前后视距大致相等，可以消除或削弱（ABC ）。
A．水准管轴不平行视准轴的误差B．地球曲率产生的误差C．大气折光产生的误差D．阳光照射产生的误差
3．经纬仪可以测量（BD ）。A．磁方位角 B．水平角C．水平方向值 D．竖直角E．象限角
4．视距测量可同时测定两点间的 （AC ）。A．高差 B．高程C．水平距离 D．高差与平距E．水平角
5．附合导线坐标计算与闭合导线坐标计算不同点是（AD）。A．角度闭合差B坐标方位角的计算C坐标增量的计算D．坐标增量闭合差计算
三、判断题
1．在测量平面直角坐标系中，x轴向东为正。（× ）
2．自由静止的海水面向大陆、岛屿内延伸而形成的封闭曲面，称为大地水准面。（√ ）
3．望远镜视准轴指物镜光心与十字丝交点的连线。（√ ）
4．在水准测量中转点的作用是传递距离。（√ ）
5．采用盘左、盘右取平均的方法可以消除指标差对竖直角的影响。（√ ）
6．测水平角的误差与观测点的距离成反比。（√ ）
7．地形图上等高线密集处表示地形坡度小，等高线稀疏处表示地形坡度大。（ × ）
8．坡线是垂直于等高线的短线，用以指示坡度上升方向。（√ ）
9．水准测量中对水准尺读数的误差属于系统误差。（× ）
10．水平角就是地面上两直线之间的夹角。（× ）
四、计算题1．对某角度等精度观测6测回，观测值如下表1所示，求该角度的算术平均值及其中误差。
表1：
观测
次数
观测值L
V
″
2分
VV
2分

1
82°19′18″
＋3
9
算术平均值x=[L]/n=82°19′21″
中误差m＝±（[VV]/n(n-1)）1/2＝±8.3″
2
82°19′24″
－3
9

3
82°19′30″
－9
81

4
82°19′12″
＋9
81

5
82°19′12″
＋9
81

6
82°19′30″
－9
81

∑

0
342

2．一附合水准路线的高差观测成果及测站数如下表，请在表格内按测站数调整闭合差并求出各点的高程。
点号
测站数(个)

实测高差(m)

改正数(m)

改正后的高差(m)

高程(m)

BMA
1
2
3
BMB
∑
10
+8.750
－0.010
＋8.740
60.440（已知）
69.180
63.560
56.349
64.414（已知）

9
-5.611
－0.009
-5.620

11
-7.200
－0.011
-7.211

13
+8.078
－0.013
+8.065

43
+4.0170
－0.043
+3.974

辅助
计算

＝4.017－(64.414－60.440)＝ 0.043 m
＝mm＝±78.7mm
盘右
盘左
A
B
a2
a1
b1
b2
O

3．将下图水平角观测值填入水平角观测手簿，并
进行计算。已知：a1＝90 °01 ¢06 ²，b1＝180 °00¢54 ²，
测
站
目
标
竖盘
位置
水平度盘读数
° ¢ ²
半测回角值
° ¢ ²
一测回角值
° ¢ ²
O
A
盘左
90 01 06
89 59 48
89 59 46
B
180 00 54
A
盘右
270 00 54
89 59 43
B
0 01 11
a2＝270 °00 ¢54 ²，b2＝0 °01¢ 11 ²。(6分)

4． 现需从A点测设长度为129.685m的水平距离AB，初设B点后，测得温度t=23℃,AB两点的高差h=－1.168m，已知尺长方程为lt=30－0.0023+1.2×10-5(t－20°C)×30m,问需沿地面测设多少长度?
解：尺长改正△ld=－0.0023/30×129.685=－0.0099 m
温度改正△lt=1.2×10－5（23－20）×129.685=0.0047 m
倾斜改正△lh=－1.1682/129.685=－0.01052 m
需沿地面测设长度DAB′=129.685－（－0.0099）－0.0047－（－0.01052）＝129.705m
1、简述测量工作中用水平面代替水准面的限度。
答：当测区范围很小时，可以将大地水准面看成水平面，而不影响测量和制图。其限度为：（1）在半径为10km的测区范围内进行距离测量时，可以用水平面面代替水准面，不考虑地球曲率对距离的影响；（2）地球曲率对高程测量的影响很大。在高程测量中，即使在较短的距离内，也应考虑地球曲率对高程的影响。实际测量中，应该考虑通过加以改正计算或采用正确的观测方法，消减地球曲率对高程测量的影响。
2、什么叫水平角？在同一竖直面内，由一点至两目标的方向线间的水平角是多少度？为什么？答：（1）对于地物，大致分为点状地物、线状地物、面状地物。点状地物一般选择其中心位置，线状地物一般选择其起、止点或转折点和弯曲点。面状地物选择其轮廓点。（2）对地貌，一般选择地性线上的点及坡度变化点。
3、产生测量误差的原因是什么？答：1）地形图的拼接。相邻图幅拼接时，用一透明纸蒙在左图幅的接边上，用铅笔把其图廓线、坐标格网线、地物、地貌绘在透明纸上，然后再将透明纸按相同图廓线、坐标格网线蒙在右图幅边上，用同样铅笔描绘地物和地貌，取其平均位置作为最后相邻图幅的地物和地貌。（2）为确保地形图质量，在地形图测完后必须进行室内检查和实地检查。①室内检查的内容有：图根点、碎部点是否有足够的密度，图上地物、地貌是否清晰易读，绘制等高线是否合理，各种符号、注记是否正确，地形点的高程是否有可疑之处，图边拼接有无问题等。若发现疑点应到野外进行实地检查修改。②实地检查是在室内检查的基础上进行实地巡视检查和仪器检查。实地巡视要对照实地检查地形图上地物、地貌有无遗漏；仪器检查是在室内检查和巡视检查的基础上，在某些图根点上安置仪器进行修正和补测，并对本测站所测地形进行检查，查看测绘的地形图是否符合要求。（3）为使所测地形图清晰美观，经拼接、检查和修正后，即可进行铅笔原图的整饰。整饰时应注意线条清楚，符号正确，符号图式规定。整饰的顺序是先图内后图外，先地物后地貌，先注记后符号。图上的地物、注记以及等高线均应按规定的图式符号进行注记绘制。
4、平面控制测量通常有哪些方法？各有什么特点？答：为了限制误差的传递，保证测区内统一的精度，测量工作必须遵循“从整体到局部、先控制后碎部、由高给到低级”的原则进行。（1）先采用较精密的仪器和方法，精确地测定各控制点的平面位置和高程。这些控制点精度高，均匀分布整个测区。在控制测量的基础上进行碎部测量，使整个碎部测量在误差局限在控制点的周围，从而控制了误差的传播范围和大小，保证了整个测区的测量精度；
（2）遵循这样的工作原则和程序，不但可以减少误差的累积和传递，而且还可以在几个控制点上同时进行测量工作，即加快了测量的进度，缩短了工期，又节约了开支。

单项选择题
1经纬仪测量水平角时，正倒镜瞄准同一方向所读的水平方向值理论上应相差（A）。A180°
2. 1：5000地形图的比例尺精度是（D）。　D50 cm
3. 以下不属于基本测量工作范畴的一项是（C）。C 导线测量
4. 已知某直线的坐标方位角为220°，则其象限角为（D）。D 南西40°
5. 对某一量进行观测后得到一组观测值，则该量的最或是值为这组观测值的（C）。C 算术平均值
6. 闭合水准路线高差闭合差的理论值为（A）。A 总为
7. 点的地理坐标中，平面位置是用（B）表达的。B 经纬度
8. 危险圆出现在（A）中。A 后方交会
9. 以下哪一项是导线测量中必须进行的外业工作。（A）A 测水平角
10. 绝对高程是地面点到（B）的铅垂距离。B 大地水准面
11下列关于等高线的叙述是错误的是（A）A 所有高程相等的点在同一等高线上；12．如图所示支导线，AB边的坐标方位角为，转折角如图，则CD边的坐标方位角为（B）
B．
 13．下面关于铅垂线的叙述正确的是（A）。A铅垂线总是垂直于大地水准面
14．用水准测量法测定A、B两点的高差，从A到B共设了两个测站，第一测站后尺中丝读数为1234，前尺中丝读数1470，第二测站后尺中丝读数1430，前尺中丝读数0728，则高差为（C）米。Ｃ．0.466
15．下图为某地形图的一部分，三条等高线所表示的高程如图所视，A点位于MN的连线上，点A到点M和点N的图上水平距离为MA=3mm，NA=2mm，则A点高程为（A）A36.4m 用经纬仪测水平角和竖直角，一般采用正倒镜方法，下面哪个仪器误差不能用正倒镜法消除D竖轴不竖直
17． 下面关于控制网的叙述错误的是（B）A国家控制网从高级到低级布设 B国家控制网按精度可分为A、B、C、D、E五级 C国家控制网分为平面控制网和高程控制网 D直接为测图目的建立的控制网，称为图根控制网
18．下面关于高斯投影的说法正确的是：（A）中央子午线投影为直线，且投影的长度无变形； B离中央子午线越远，投影变形越小； C经纬线投影后长度无变形； D高斯投影为等面积投影；
19．根据两点坐标计算边长和坐标方位角的计算称为（D）D 坐标反算
20. 根据工程设计图纸上待建的建筑物相关参数将其在实地标定出来的工作是（B）B 测设；

二、填空题
21 测量工作的基准线是_铅垂线
22 野外测量工作的基准面是__大地水准面_
23 直线定向常用的标准方向有真子午线方向、坐标纵线方向和磁子午线方向。
24地面点的位置通常用__ 平面坐标和高程表示。
25 测量误差按其对测量结果的影响性质，可分为系统误差和__偶然误差
26 地物注记的形式有文字注记、_数字注记_和符号注记三种。
27 象限角的取值范围是：大于等于0度且小于等于90度（或[0°, 90°]）。
28 经纬仪安置通常包括整平和对中。
29 测量误差的主要来源包括外界条件、观测者自身条件和仪器条件。
30 水准路线按布设形式可以分为闭合水准路线、附合水准路线和水准支线。
三、名词解释31．视准轴：望远镜物镜光心与十字丝中心（或交叉点）的连线。
32．中误差：是一个描述测量精度的指标，指的是在相同观测条件下对同一未知量进行n 次观测，所得各个真误差平方和的平均值，再取其平方根，称为中误差。（第一句不回答不扣分，也可以用公式表达）
33．大地水准面：通过平均海水面的水准面（或平均海水面向陆地延伸所形成的水准面）。
34．导线闭合差：是导线计算中根据测量值计算的结果与理论值不符合引起的差值，包括角度闭合差、坐标增量闭合差和导线全长闭合差。（举其一种导线的实例也可）
四、简答题35 测量工作的两项基本原则是什么，应如何理解其意义和作用？35．答：（1）“先控制后碎部，从整体到局部”。意义在于：保证全国统一坐标系统和高程系统；使地形图可以分幅测绘，减少误差积累，保证测量成果精度。
（2）“步步有检核”。意义在于：保证测量成果符合测量规范，避免前方环节误差对后面工作的影响。
36．等高线具有哪些主要特点？
答：等高线的特点主要包括：同一条等高线上的点高程相等； 等高线必定是一条闭合曲线，不会中断； 一条等高线不能分叉成两条；不同高程的等高线，不能相交或者合并成一条； 等高线越密表示坡度越陡，越稀表示坡度愈缓； 经过河流的等高线不能直接跨越，应在接近河岸时渐渐折向上游，直到河底等高线处才能跨过河流，然后再折向下游渐渐离开河岸； 等高线通过山脊线时，与山脊线正交并凸向低处；等高线通过山谷线时，就是应与山谷线正交，并凸向高处。
37．要从地形图中获取某两点A、B构成的直线的坐标方位角，简述可以实现这一任务的两种常用方法。答：方法1：直接从平行于X轴的坐标格网向AB方向量取角度；方法2：通过量取A、B两点的坐标进行坐标反算。
38．用DS3水准仪进行水准测量时，为什么尽量保证前后视距相等（绘图说明）？答：水准测量中尽量保证前后视距相等主要是为消除视准轴不平行于水准管轴的角误差。(3分)
如图1，水准仪位于水准点A、B之间，前后视距为Sa、Sb,视准轴不平行于水准管轴，二者之间有夹角，前后视读数为b1、a1，如果不存在 角，则前后视读数为b、a。
正确高差为，
观测高差为

当Sa=Sb时，。及前后视距相等时，可以消除角误差。（6分）

39．根据下图所示水准路线中的数据，计算P、Q点的高程。
（1）计算高差闭合差：
△h = HBM2 - HBM1 = 157.732 – 163.751 = -6.019 m
∑h = -3.001 – 4.740 + 1.719 = = - 6.022m
fh= ∑h - △h = -6.022 – (-6.019) = -0.003m = -3mm（4分）
（2）分配闭合差，计算改正数
∑L = 1.4 + 6.3 + 3.5 = 11.2 km
v1 = - (L1/∑L) * fh = 0mm
v2 = - (L2/∑L) * fh = 2mm
v3 =- (L3/∑L) * fh =1mm（7分）
（3）计算改正后的高差的高程
HP = HBM1 +h1 + v1=163.751 – 3.001 + 0 = 160.750m
HQ = HP +h2 + v2 = 160.750 – 4.740 + (0.002) = 160.750 – 4.738 = 156.012m（10分）
或HQ = HBM2+ (h3 + v3) = 157.732 – 1.719 –0.001 = 160.750 – 4.738 = 156.012m
40． 从图上量得点M的坐标XM=14.22m, YM=86.71m；点A的坐标为XA=42.34m, YA=85.00m。试计算M、A两点的水平距离和坐标方位角。
△X = XA – XM = 28.12m,△Y = YA – YM = -1.71m(2分)距离d = (△X2 + △Y2)1/2 = 28.17m（5分）方位角为：356 °31′12″（应说明计算过程与主要公式）（10分）
41．某地区要进行大比例尺地形测图，采用经纬仪配合半圆仪测图法，以一栋建筑物的测量为例，论述在一个测站上进行碎部测量的步骤与方法。经纬仪测绘法的实质是按极坐标定点进行测图，观测时先将经纬仪安置在测站上，绘图板安置于测站旁，用经纬仪测定碎部点的方向与已知方向之间的夹角、测站点至碎部点的距离和碎部点的高程，然后根据测定数据用量角器（半圆仪）和比例尺把碎部点的位置展绘于图纸上，并在点的右侧注明其高程，再对照实地描绘地形。具体操作步骤包括在测站点上安置仪器、置水平度盘读数为0°0′0″并后视另一控制点实现定向、在碎部点上进行立尺、瞄准碎部点读数（包括视距间隔、中丝读数、竖盘读数和水平角）、计算测站点到碎部点的水平距离和碎部点高程、展绘碎部点。以建筑物为例，首先进行安置仪器、定向，然后依次瞄准建筑物的碎部点进行观测读数的计算，通过水平角确定方向，通过水平距离在该方向上确定碎部点位置，计算高程，然后连接各碎部点即完成了建筑物的测绘。
六、实践操作题42．简述测回法测水平角的主要步骤和相应的角度计算方法（假定观测两个方向）。用测回法测量，先在A、B两点上立好测钎，将经纬仪置于O点，按以下程序观测：
o 正镜，照准A，读取水平读盘读数，记入观测手簿；
o 顺时针转动望远镜照准B ，读取水平读盘读数；
由正镜方向两读数差可以计算出上半测回水平角βL= -- （3分）
o 倒转望远镜，瞄准B，读取水平读盘读数；
o 逆时针方向转动望远镜，瞄准A，读取水平读盘读数；
计算下半测回水平角βR= -- （6分）
若上下半测回角度差小于限差，则取平均值作为最后的角度，否则重新观测。（8分

.
