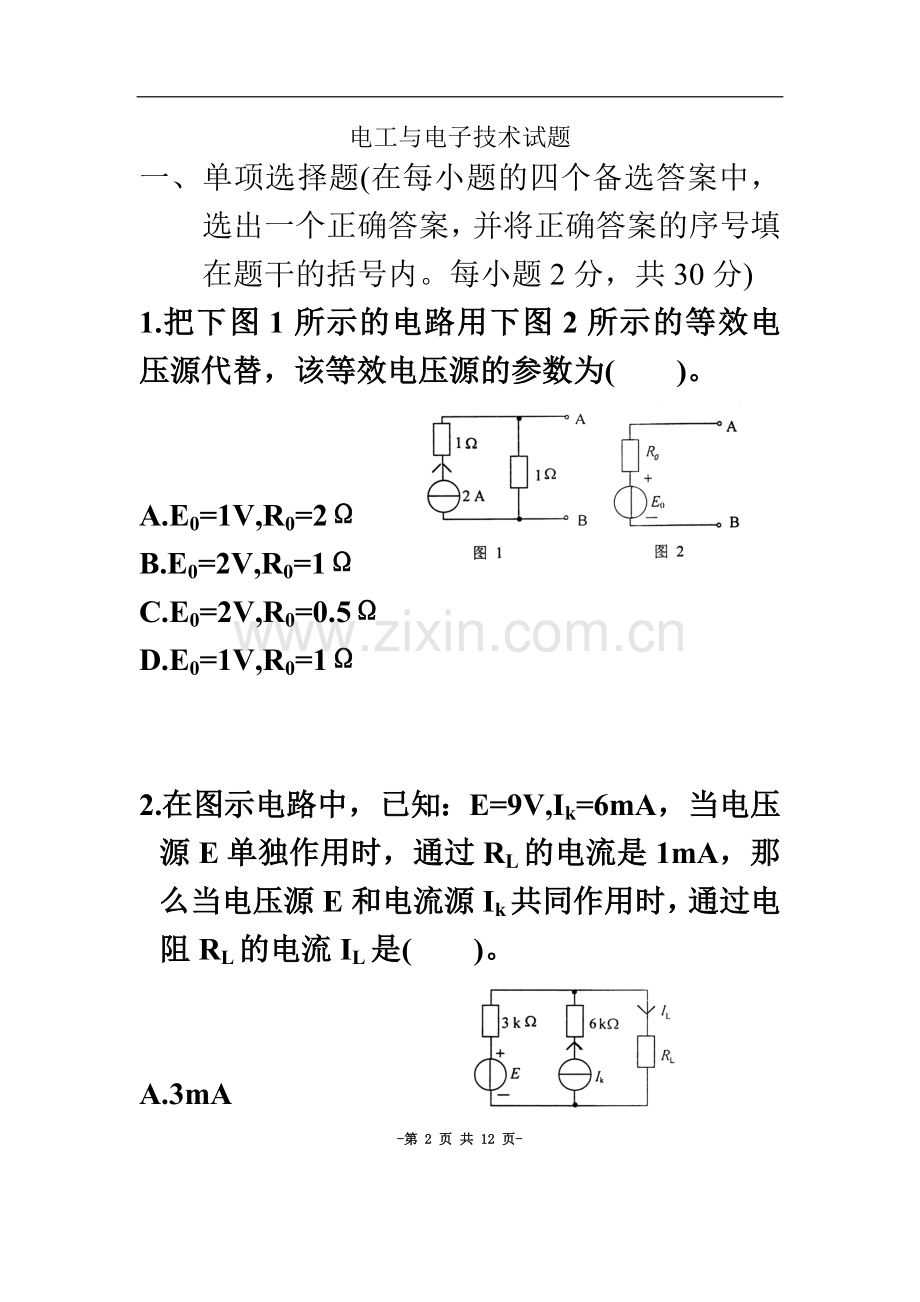

专升本电工电子仿真模拟6.doc_第2页
第2页 / 共12页
专升本电工电子仿真模拟6.doc_第3页
第3页 / 共12页
专升本电工电子仿真模拟6.doc_第4页
第4页 / 共12页
专升本电工电子仿真模拟6.doc_第5页
第5页 / 共12页
点击查看更多>>
资源描述

1、专升本电工电子仿真模拟6电工与电子技术试题一、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。每小题2分,共30分)1.把下图1所示的电路用下图2所示的等效电压源代替,该等效电压源的参数为( )。A.E0=1V,R0=2B.E0=2V,R0=1C.E0=2V,R0=0.5D.E0=1V,R0=12.在图示电路中,已知:E=9V,Ik=6mA,当电压源E单独作用时,通过RL的电流是1mA,那么当电压源E和电流源Ik共同作用时,通过电阻RL的电流IL是( )。A.3mAB.4mAC.-3mAD.-4mA3.已知单相交流电路中某负载无功功率为3kVar,有

2、功功率为4 kW,则其视在功率为( )。A.1kVAB.7kVAC.5kVAD.0kVA4.某交流电路中,电感L与电阻R串联,已知感抗XL=7.07,电阻R=7.07,则其串联等效阻抗|Z|为( )。A.14.14B.10C.7.07D.05.某三相交流电源的三个电动势接成星形时线电压有效值为6.3kV,若将它接成三角形,则线电压有效值为( )。A.6.3kVB.10.9kVC.3.64kVD.4.46kV6.一单相变压器额定容量为50kVA,额定电压为10000/230V。则此变压器的原边绕阻的额定电流为( )。A.5AB.217AC.50AD.20A7.有一单相照明变压器,容量为10kVA

3、,电压为3000/220V。今欲在副边接上60W、220V的白炽灯,如果要变压器在额定情况下运行,这种电灯可接( )个。设变压器无损耗。A.100B.217C.12D.1668.图示的控制电路中,SB为按钮,KM为交流接触器,若按动SB1,试判断下面的结论哪个是正确的( )。A.只有接触器KM1通电动作B.只有接触器KM2通电动作C.接触器KM1通电动作后KM2跟着通电动作D.接触器KM1、KM2都不动作9.半导体三极管是具有( )PN结的器件。A.1个B.2个C.3个D.4个10.电路如图所示,设二极管为理想元件,其正向导通压降为0V,则电路中电流I的值为( )。A.1mAB.0mAC.1A

4、D.3mA11.在画放大电路的交流通路时常将耦合电容视作短路,直流电源也视为短路,这种处理方法是( )。A.正确的B.不正确的C.耦合电容视为短路是正确的,直流电源视为短路则不正确。D.耦合电容视为短路是不正确的,直流电源视为短路则正确。12.某固定偏置单管放大电路的静态工作点Q如图所示,欲使静态工作点移至Q需使( )。A.偏置电阻RB增加B.集电极电阻Rc减小C.集电极电阻Rc增加D.偏置电阻RB减小13.将交流电变为直流电的电路称为( )。A.稳压电路B.滤波电路C.整流电路D.放大电路14.已知图示电路中的E=2V,Ik=2A。电压源产生的功率为( )。A.4WB.8WC.2WD.0W1

5、5.稳压电路如图所示,已知稳压管的稳定电压为12V,稳定电流为5mA,最大稳定电流为30mA,则稳压电路输出电压U0=( )。A.0VB.30VC.10VD.12V二、填空题(每空1分,共20分)1.i1与i2为同频率的正弦电流,其幅值分别为10A和10A,它们的波形如图所示,则i1的初相位等于_,i2的初相位等于_。2.有一三相对称负载联成三角形接于线电压UL=220V的三相电源上,已知负载相电流为20A,功率因数为0.5。则负载从电源所取用的平均功率P=_W;视在功率S=_VA。3.变压器的功率损耗包括_损耗和_损耗。4.一台四极三相异步电动机的额定转速为1440r/min,电源频率为50

6、Hz,则电动机的同步转速等于_,额定转差率等于_。5.在三相异步电动机的继电器接触器控制电路中,热继电器的功能是实现 保护,熔断器的作用是实现_保护。6.测量电压时,电压表应与被测电压_联。实际应用中,除了注意电压表的正确接线外,还应合理选择电压表的_,以适应被测电压大小。7.触电电压为一定数值时,人体电阻愈小,通过人体的电流愈_,触电危害性愈_。8.PN结加反向电压时,其空间电荷区将_,使_运动占优势。9.理想运算放大器的开环电压放大倍数Au0的数值为_,差模输入电阻阻值为_。10.逻辑图和输入A,B的波形如图所示,分析在t1时刻输出F=_,在t2时刻F=_。三、简答题(每小题4分,共8分)

7、1.某逻辑门电路的逻辑表达式为F=A+B+C,试写出该门电路的逻辑状态表。2.J-K触发器及输入时钟脉冲C的波形如图所示,J-K触发器的初态为零,试画出输出端Q的波形。四、计算题(共42分)1.(本题6分)一台三相异步电动机,铭牌数据如下:形接法,PN=10kW,UN=380V,N=85%,IN=21.5A,起动电流与额定电流之比Ist/IN=7,起动转矩与额定转矩之比Tst/TN=1.6。试问此电动机用Y-起动时的起动电流是多少?当负载转矩为额定转矩的40%和70%时,电动机能否采用Y-起动法起动?2.(本题9分)在图示电路中,已知:E1=6V,E2=10V,R1=4,R2=2,R3=4,R4=1,R5=10。求电路中A,B,C三点的电位,。3.(本题9分)在图示电路中,u=100sin(314t+45)V,电流相量=2 0A,电容电压有效值Uc=50V。求(1)R,L,C;(2)有功功率,无功功率及视在功率。4.(本题9分)放大电路及晶体管输出特性曲线如图1和图2所示,UBE忽略不计,要求:(1)欲使Ic=2mA,则RB应调至多大阻值?(2)若ib=0.02sintmA,试画出iC,uCE和u0随时间t变化的波形图。5.(本题9分)电路如图所示,R1=10k,R2=20k,RF=100k,uI1=0.2V,uI2=-0.5V,求输出电压u0。-第 12 页 共 12 页-
