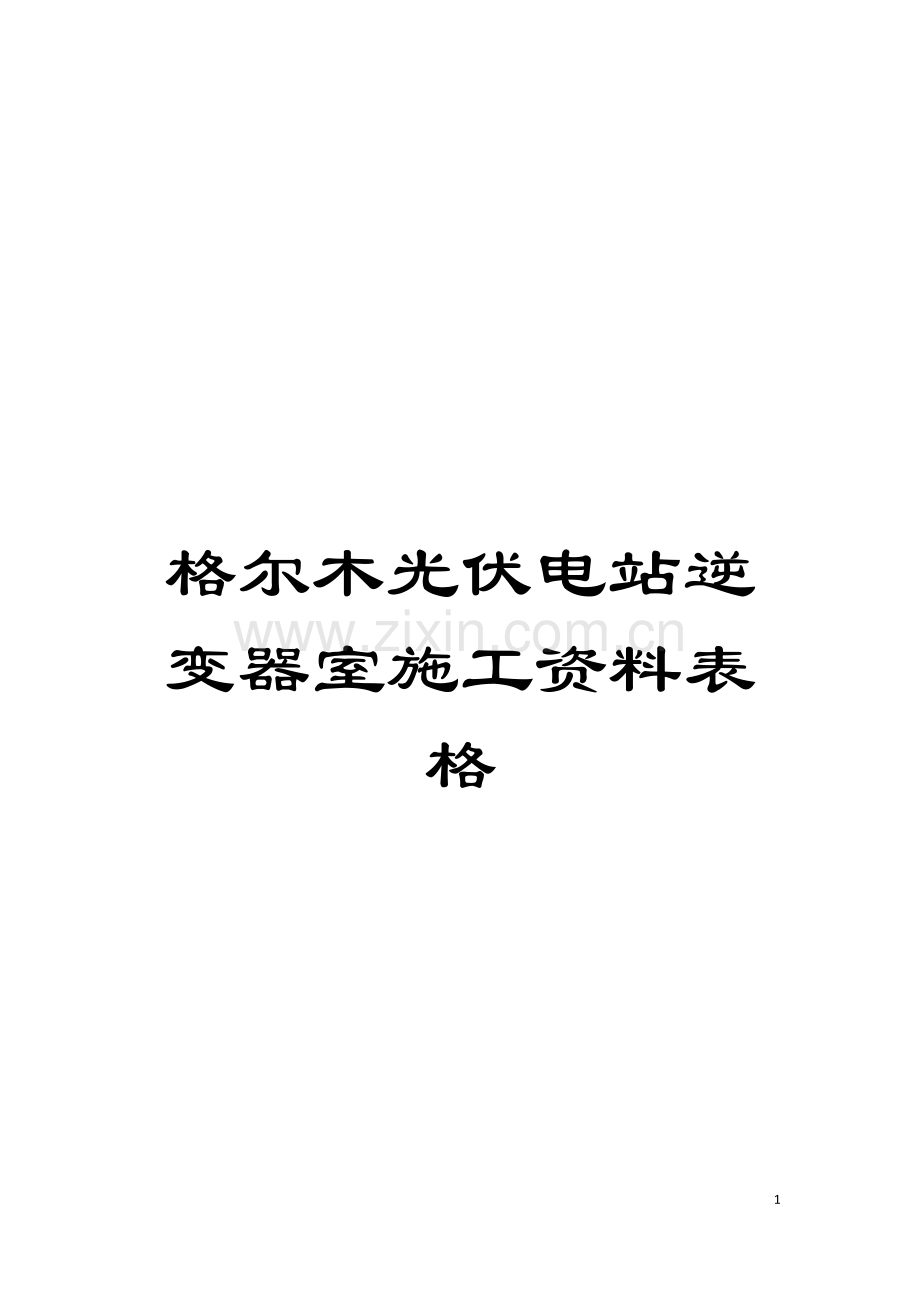

格尔木光伏电站逆变器室施工资料表格

59

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
青海格尔木光伏电站工程

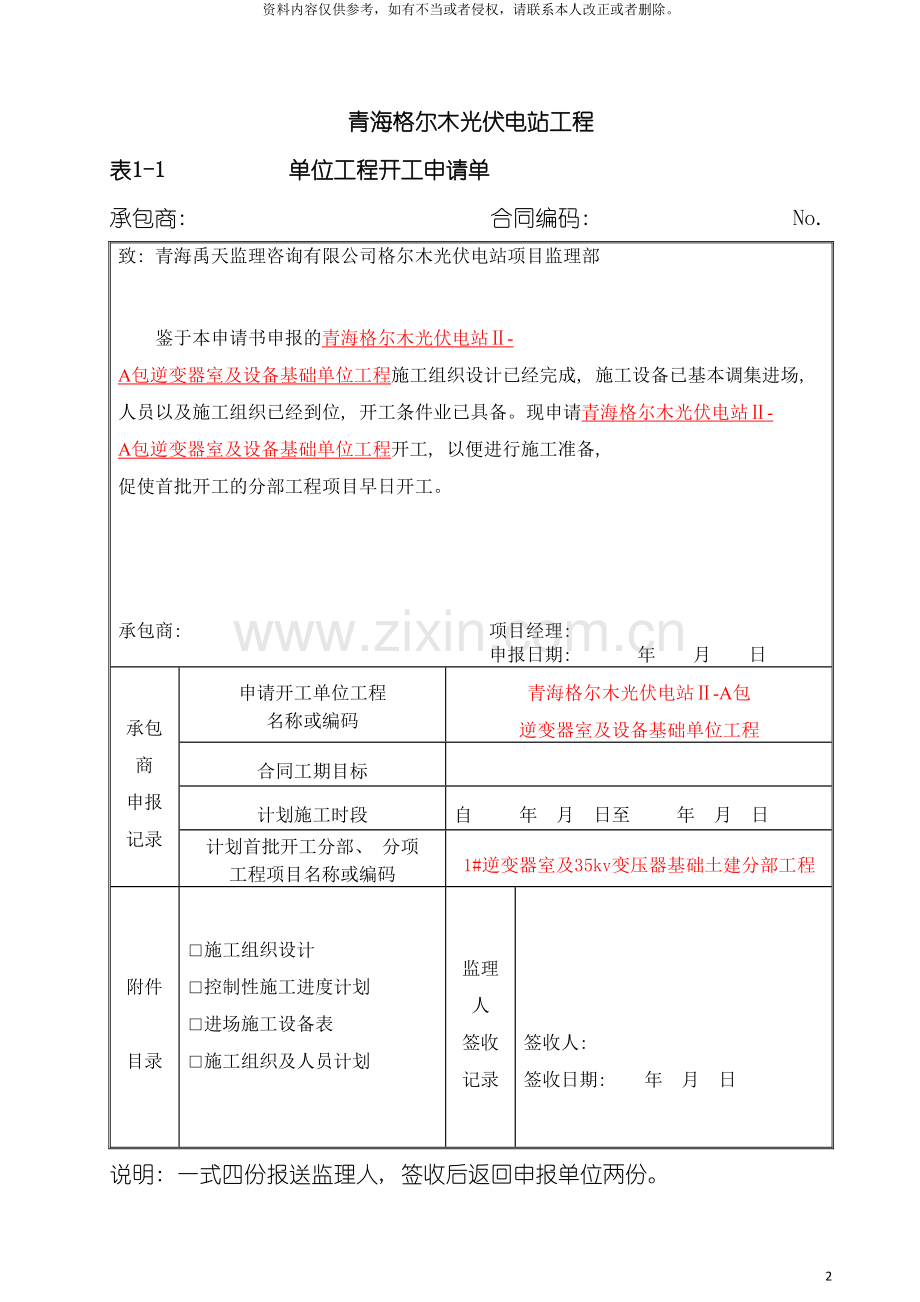

表1-1 单位工程开工申请单
承包商: 合同编码: No.
致: 青海禹天监理咨询有限公司格尔木光伏电站项目监理部

鉴于本申请书申报的青海格尔木光伏电站Ⅱ-A包逆变器室及设备基础单位工程施工组织设计已经完成, 施工设备已基本调集进场, 人员以及施工组织已经到位, 开工条件业已具备。现申请青海格尔木光伏电站Ⅱ-A包逆变器室及设备基础单位工程开工, 以便进行施工准备, 促使首批开工的分部工程项目早日开工。

承包商: 项目经理:
申报日期: 年 月 日
承包商
申报
记录
申请开工单位工程
名称或编码
青海格尔木光伏电站Ⅱ-A包
逆变器室及设备基础单位工程
合同工期目标

计划施工时段
自 年 月 日至 年 月 日
计划首批开工分部、 分项
工程项目名称或编码
1#逆变器室及35kv变压器基础土建分部工程
附件

目录

□施工组织设计
□控制性施工进度计划
□进场施工设备表
□施工组织及人员计划

监理人
签收记录

签收人:
签收日期: 年 月 日
说明: 一式四份报送监理人, 签收后返回申报单位两份。

青海格尔木光伏电站工程
表1-2 分部(分项)工程开工申请单
承包商: 合同编码: No.
申请开工分部(分项)工程或分部(分项)工程编码
1#逆变器室及35kv
变压器基础土建分部
工程部位
*区**#子阵
申请开工日期

计划工期
年 月 日至
年 月 日
施工
准备
工作
检查
记录
序号
检 查 内 容
检查结果
1
设计文件、 施工技术、 措施、 计划交底

2
主要施工设备、 机具到位

3
施工安全、 工程管理和质量保障措施到位

4
建筑材料、 成品或半成品报验合格

5
劳动组织及人员组合安排完成

6
风、 水、 电等必须辅助的生产设施就绪

7
场地平整、 交通、 临时设施和准备工程就绪

8

9

附件

目录

□分部(分项)工程施工措施计划

□分部(分项)工程施工进度表

□

承包商
申报
记录

本项工程开工条件已经具备, 施工准备已经就绪, 报请检查并批准按申请日期开工。

申报单位:

项目经理:

日期: 年 月 日
监理
人
签收
记录

监理人:

签收人:

日期: 年 月 日
说明: 一式四份报送监理人, 签收后返回申报单位两份。

青海格尔木光伏电站工程
表2-1 工程定位测量、 复测记录

建设单位

设计单位

施工单位

分部工程名称
1#逆变器室及35kv变压器基础土建分部
工程名称

图纸依据

引进水
准点位置

水准
高程

单位工程

工程位置草图: 尺寸单位: mm

施
工
单
位

放线人:
复核人:
技术负责人:
年 月 日

监理
( 建设)
单位

监理工程师:
年 月 日
设
计
单
位

项目负责人:
年 月 日

青海格尔木光伏电站工程
表2-2 土方开挖工程检验批质量验收记录表

单位( 子单位) 工程名称
青海格尔木光伏电站Ⅱ-A包逆变器室及设备基础单位工程
分部( 子分部) 工程名称
1#逆变器室及35kv变压器基础土建
验收部位
1#逆变室基础
施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号
GB50202-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
项目
允许偏差或允许值( mm)
柱基基坑基槽
挖方场
地平整
管沟
地( 路) 面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50

2
长度、 宽度
( 由设计中心) 线向两边量)
+200
-50
+300
-100
+500
-150
+100
—

3
边坡
设计要求

一般项目
1
表面平整度
20
20
50
20
20

2
基底土性
设计要求

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日

监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日
青海格尔木光伏电站工程
表2-3 砂石地基夯实质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
1#逆变室基础
施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
地基承载力
设计要求

2
配合比
设计要求

3
压实系数
设计要求

一般项目
1
砂石料有机质含量( %)
≤5

2
砂石料含泥量( %)
≤5

3
石料粒径( mm)
≤100

4
含水量( 与最优含水量比较) ( %)
±2

5
分层厚度( 与设计要求比较) ( mm)
±50

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日
青海格尔木光伏电站工程
表1-3 地 基 验 槽 记 录

单位工程名称

施工单位

图 号

施工负责人

验收部位
1#逆变室基槽
验收日期

验槽内容
槽 基 几 何 尺 寸

槽 底 标 高

土 质 情 况

地 表 水 情 况

槽 底 水 情 况

地 基 处 理

放 坡 要 求

其 它

勘察单位
检
查
意
见

签字:

草图

复
查
意
见

签字:

建设监理单位
检
查
意
见

签字:

施
工
单
位
工程负责人

工 长

复
查
意
见

签字:
质量检查员

记 录

青海格尔木光伏电站工程
表2-4 模板安装工程检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
基础垫层
施工单位

项目经理

施工执行标准名称及编号
GB50204-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
模板支撑、 立柱位置和垫板
第4.2.1条

2
避免隔离剂沾污
第4.2.2条

一般项目
1
模板安装的一般要求
第4.2.3条

2
用作模板地坪、 胎膜质量
第4.2.4条

3
模板起拱高度
第4.2.5条

4
预埋件、 预留孔允许偏差
预埋钢板中心线位置( mm)
3

预埋管、 预留孔中心线位置( mm)
3

插筋
中心线位置( mm)
5

外露长度( mm)
+10,0

预埋螺栓
中心线位置( mm)
2

外露长度( mm)
+10,0

预留洞
中心线位置( mm)
10

尺寸( mm)
+10,0

5
模板安装允许偏差
轴线位置( mm)
5

底模上表面标高( mm)
±5

截面内部尺寸( mm)
基础
±10

柱、 墙、 梁
+4,-5

层高垂直度( mm)
不大于5m
6

大于5m
8

相邻两板表面高低差( mm)
2

表面平整度( mm)
5

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日
青海格尔木光伏电站工程
表2-5 混凝土垫层检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
基础垫层
施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号
GB50209-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
材料质量
设计要求

2
混凝土强度等级
设计要求

一
般
项
目
1
允许偏差
表面平整度
10mm

2
标高
±10mm

3
坡度
2/1000, 且≯30mm

4
厚度
<1/10

施工单位检查评定结果

专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日

监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日

青海格尔木光伏电站工程
表2-6 砖砌体工程检验批质量验收记录表
单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
基础
施工单位

项目经理

施工执行标准名称及编号
GB50203-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
砖强度等级
设计要求MU

2
砂浆强度等级
设计要求M

3
水平灰缝砂浆饱满度
≥80%

4
斜槎留置
第5.2.3条

5
直槎拉结筋及接槎处理
第5.2.4条

6
轴线位移
≤10mm

7
垂直度( 每层)
≤5mm

一般项目
1
组砌方法
第5.3.1条

2
水平灰缝厚度10mm
8～12mm

3
基础顶面、 楼面标高
±15mm

4
表面平整度( 混水)
8mm

5
门窗洞口高度宽
±5mm

6
外墙上下窗口偏移
20mm

7
水平灰缝平直度( 混水)
10mm

施工单位检查评定结果

专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日

监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日

青海格尔木光伏电站工程
表2-7 钢筋安装工程检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
基础底圈梁
施工单位

项目经理

施工执行标准名称及编号
GB50204-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
纵向受力钢筋的连接方式
第5.4.1条

2
机械连接和焊接接头的力学性能
第5.4.2条

3
受力钢筋的品种、 级别、 规格和数量
第5.5.1条

一般项目
1
接头位置和数量
第5.4.3条

2
机械连接、 焊接的外观质量
第5.4.4条

3
机械连接、 焊接的接头面积百分率
第5.4.5条

4
绑扎搭接接头面积百分率和搭接长度
第5.4.6条
附录B

5
搭接长度范围内的箍筋
第5.4.7条

6
钢筋安装允许偏差
绑扎钢筋网
长、 宽( mm)
±10

网眼尺寸( mm)
±20

绑扎钢筋骨架
长( mm)
±10

宽、 高( mm)
±5

受力钢筋
间距( mm)
±10

排距( mm)
±5

保护层厚度( mm)
基础
±10

柱、 梁
±5

板、 墙、 壳
±3

绑扎箍筋、 横向钢筋间距( mm)
±20

钢筋弯起点位置( mm)
20

预埋件
中心线位置( mm)
5

水平高差( mm)
+3,0

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日
青海格尔木光伏电站工程
表2-4 模板安装工程检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
基础底圈梁
施工单位

项目经理

施工执行标准名称及编号
GB50204-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
模板支撑、 立柱位置和垫板
第4.2.1条

2
避免隔离剂沾污
第4.2.2条

一般项目
1
模板安装的一般要求
第4.2.3条

2
用作模板地坪、 胎膜质量
第4.2.4条

3
模板起拱高度
第4.2.5条

4
预埋件、 预留孔允许偏差
预埋钢板中心线位置( mm)
3

预埋管、 预留孔中心线位置( mm)
3

插筋
中心线位置( mm)
5

外露长度( mm)
+10,0

预埋螺栓
中心线位置( mm)
2

外露长度( mm)
+10,0

预留洞
中心线位置( mm)
10

尺寸( mm)
+10,0

5
模板安装允许偏差
轴线位置( mm)
5

底模上表面标高( mm)
±5

截面内部尺寸( mm)
基础
±10

柱、 墙、 梁
+4,-5

层高垂直度( mm)
不大于5m
6

大于5m
8

相邻两板表面高低差( mm)
2

表面平整度( mm)
5

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日
青海格尔木光伏电站工程
表1-7 混凝土施工检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
基础底圈梁
施工单位

项目经理

施工执行标准名称及编号
GB50204-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
混凝土强度等级及试件的取样和留置
第7.4.1条

2
混凝土抗渗及试件取样和留置
第7.4.2条

3
原材料每盘称量的偏差
第7.4.3条

4
初凝时间控制
第7.4.4条

一般项目
1
施工缝的位置和处理
第7.4.5条

2
后浇带的位置和浇筑
第7.4.6条

3
混凝土养护
第7.4.7条

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日

青海格尔木光伏电站工程
表2-9 配筋砌体工程检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部分
主体
施工单位

项目经理

施工执行标准名称及编号
GB50203-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
钢筋品种规格数量
第8.2.1条

2
混凝土、 砂浆强度
设计要求C
设计要求M

3
马牙槎及拉结筋
第8.2.3条

4
芯柱
第8.2.5条

5
柱中心线位置
≤10mm

6
柱层间错位
≤8mm

7
柱垂直度( 每层)
≤10mm

一般项目
1
水平灰缝钢筋
第8.3.1条

2
钢筋防腐
第8.3.2条

3
网状配筋及间距
第8.3.3条

4
组合砌体及拉结筋
第8.3.4条

5
砌块砌体钢筋搭接
第8.3.5条

施工单位检查评定结果

专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日

青海格尔木光伏电站工程
表2-10 砌体配( 加) 筋记录

年 月 日
单位工程名称

建设单位

施工部位
逆变器室主体
施工单位

施工图号

隐蔽日期

砌体配加筋情况及说明

防腐处理情况:

建设监理单位意见

年 月 日

钢
材
试
验
单
编
号

直径
出厂合格证
编号
复试编号

青海格尔木光伏电站工程
表2-7 钢筋安装工程检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
构造柱
施工单位

项目经理

施工执行标准名称及编号
GB50204-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
纵向受力钢筋的连接方式
第5.4.1条

2
机械连接和焊接接头的力学性能
第5.4.2条

3
受力钢筋的品种、 级别、 规格和数量
第5.5.1条

一般项目
1
接头位置和数量
第5.4.3条

2
机械连接、 焊接的外观质量
第5.4.4条

3
机械连接、 焊接的接头面积百分率
第5.4.5条

4
绑扎搭接接头面积百分率和搭接长度
第5.4.6条
附录B

5
搭接长度范围内的箍筋
第5.4.7条

6
钢筋安装允许偏差
绑扎钢筋网
长、 宽( mm)
±10

网眼尺寸( mm)
±20

绑扎钢筋骨架
长( mm)
±10

宽、 高( mm)
±5

受力钢筋
间距( mm)
±10

排距( mm)
±5

保护层厚度( mm)
基础
±10

柱、 梁
±5

板、 墙、 壳
±3

绑扎箍筋、 横向钢筋间距( mm)
±20

钢筋弯起点位置( mm)
20

预埋件
中心线位置( mm)
5

水平高差( mm)
+3,0

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日
青海格尔木光伏电站工程
表2-4 模板安装工程检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
构造柱
施工单位

项目经理

施工执行标准名称及编号
GB50204-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
模板支撑、 立柱位置和垫板
第4.2.1条

2
避免隔离剂沾污
第4.2.2条

一般项目
1
模板安装的一般要求
第4.2.3条

2
用作模板地坪、 胎膜质量
第4.2.4条

3
模板起拱高度
第4.2.5条

4
预埋件、 预留孔允许偏差
预埋钢板中心线位置( mm)
3

预埋管、 预留孔中心线位置( mm)
3

插筋
中心线位置( mm)
5

外露长度( mm)
+10,0

预埋螺栓
中心线位置( mm)
2

外露长度( mm)
+10,0

预留洞
中心线位置( mm)
10

尺寸( mm)
+10,0

5
模板安装允许偏差
轴线位置( mm)
5

底模上表面标高( mm)
±5

截面内部尺寸( mm)
基础
±10

柱、 墙、 梁
+4,-5

层高垂直度( mm)
不大于5m
6

大于5m
8

相邻两板表面高低差( mm)
2

表面平整度( mm)
5

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日
青海格尔木光伏电站工程
表1-7 混凝土施工检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
构造柱
施工单位

项目经理

施工执行标准名称及编号
GB50204-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
混凝土强度等级及试件的取样和留置
第7.4.1条

2
混凝土抗渗及试件取样和留置
第7.4.2条

3
原材料每盘称量的偏差
第7.4.3条

4
初凝时间控制
第7.4.4条

一般项目
1
施工缝的位置和处理
第7.4.5条

2
后浇带的位置和浇筑
第7.4.6条

3
混凝土养护
第7.4.7条

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日

青海格尔木光伏电站工程
表2-11 土方回填工程检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
基础
施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号
GB50202-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
检查项目
允许偏差或允许值( mm)
桩基基坑基槽
场地平整
管沟
地( 路) 面基础层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50

2
分层压实系数
设计要求

一般项目
1
回填土料
设计要求

2
分层厚度
及含水量
设计要求

3
表面平整度
20
20
30
20
20

施工单位检查评定结果

专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日

监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日

青海格尔木光伏电站工程
表1-9 预制构件检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
门窗、 洞口过梁
施工单位

项目经理

施工执行标准名称及编号
GB50204-
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
构件标志和预埋件等
第9.2.1条

2
外观质量严重缺陷处理
第9.2.2条

3
过大尺寸偏差处理
第9.2.3条

一般项目
1
外观质量一般缺陷处理
第9.2.4条

2
长度(mm)
板、 梁
+10 , -5

柱
+5, -10

3
宽度、 高( 厚) 度(mm)
板、 梁、 柱、 墙板、 薄腹梁、 桁架
±5

4
侧向弯曲(mm)
梁、 柱、 板
L/750且≤20

墙板、 薄腹梁、 桁架
L/1000且≤20

5
预埋件
中心线位置(mm)
10

螺栓位置(mm)
5

螺栓外露长度(mm)
+10, -5

6
预留孔
中心线位置(mm)
5

7
预留洞
中心线位置(mm)
15

8
主筋保护层厚度(mm)
板
+5, -3

梁、 柱、 墙板、 薄腹梁、 桁架
+10, -5

9
对角线差(mm)
板、 墙板
10

10
表面平整度(mm)
板、 墙板、 柱、 梁
5

11
预应力构件预留孔道位置(mm)
梁、 墙板、 薄腹梁、 桁架
3

12
翘曲(mm)
板
L/750

墙板
L/1000

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) : 年 月 日

青海格尔木光伏电站工程
表2-12 钢构件组装工程检验批质量验收记录表

单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位
屋面
施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号
GB50205—
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
吊车梁( 桁架)
第8.3.1条

2
端部铣平精度
第8.4.1条

3
外形尺寸
第8.5.1条

一般项目
1
焊接H型钢接缝
第8.2.1条

2
焊接H型钢精度
第8.2.2条

3
焊接组装精度
第8.3.2条

4
顶紧接触面
第8.3.3条

5
轴线交点错位
第8.3.4条

6
焊缝坡口精度
第8.4.2条

7
铣平面保护
第8.4.3条

8
外形尺寸
第8.5.2条

施工单位检查评定结果
专业工长( 施工员)

施工班组长
