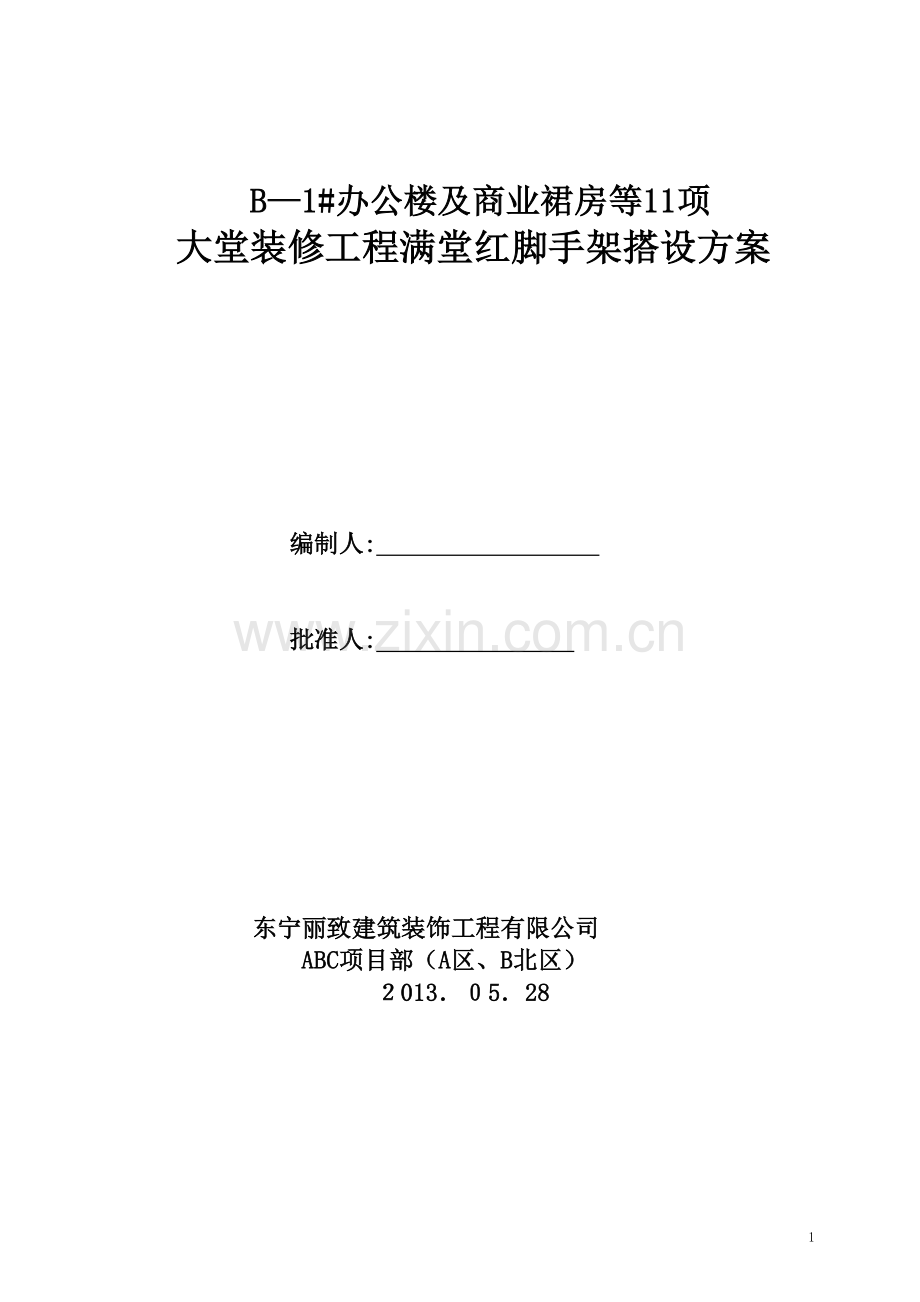

B—1#办公楼及商业裙房等11项
大堂装修工程满堂红脚手架搭设方案

编制人: 　 　　 　

批准人: 　　

东宁丽致建筑装饰工程有限公司
ABC项目部（A区、B北区）
２013．０5．28

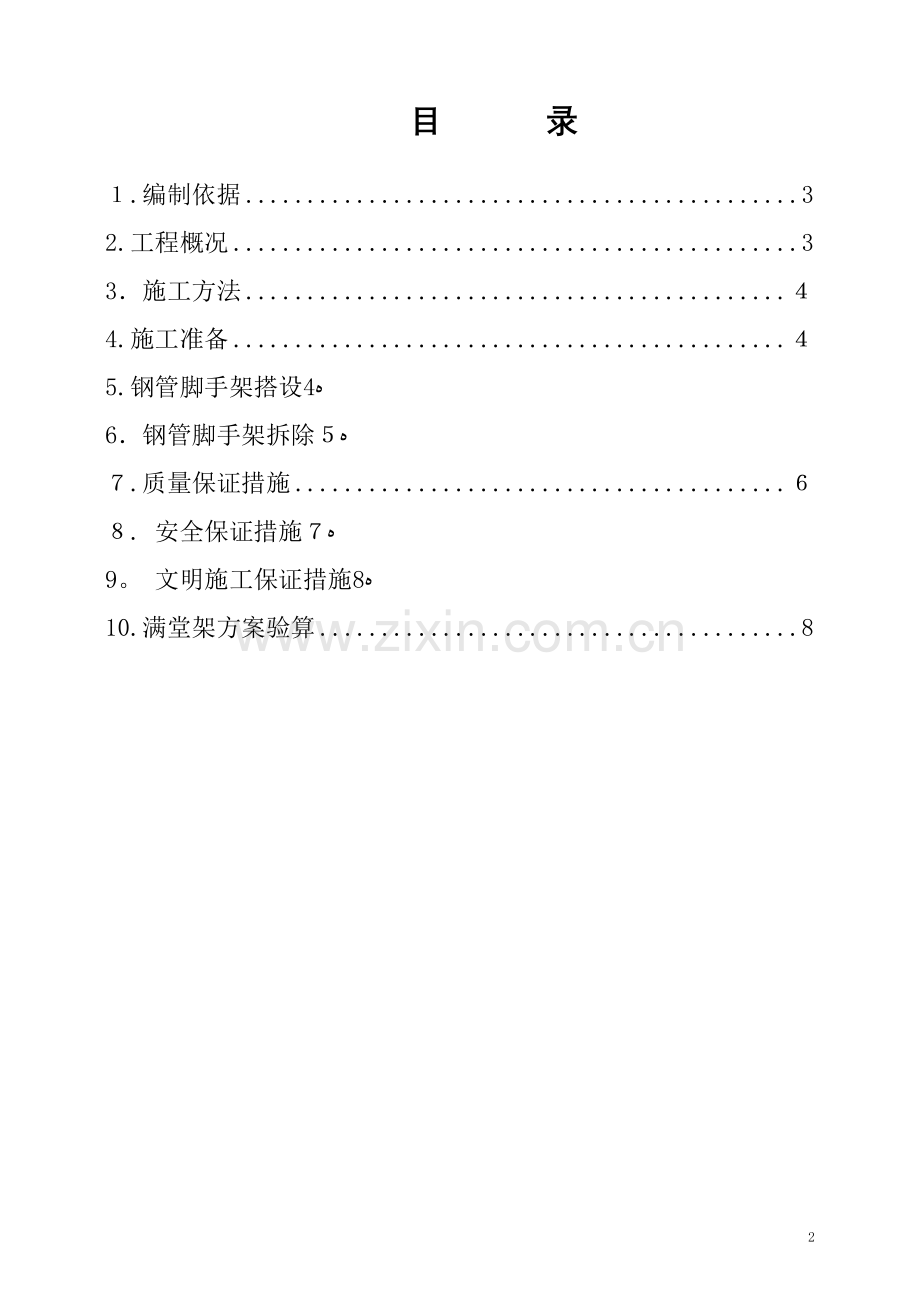

目 　 录

１.编制依据 3
2.工程概况 3
3．施工方法 ４
4.施工准备 ４
5.钢管脚手架搭设ﻩ4
6．钢管脚手架拆除ﻩ５
７.质量保证措施 ６
８. 安全保证措施ﻩ７
9。 文明施工保证措施ﻩ8
10.满堂架方案验算 8

1． 编制依据
ＡＢC项目精装大堂施工图纸
主要规程、规范一览表: 　 　　 　
类　别
名 称
编 号
国 家
《混凝土结构工程施工质量验收规范》
GB50２0４-2０02
《建筑工程施工质量验收统一标准
GB50３0０-２001
《建筑工程模板施工手册》（第二版)

《混凝土结构工程施工质量验收规程》
DＢJ０1—82—2004
《建筑施工扣件式钢管脚手架安全技术规范》
ＪGJ 130—200１　
地方
《建筑安装工程施工安全操作规程》
DBJ０1-6２-2002
2．工程概况
1. 该工程为每栋楼首层大堂精装施工使用，平面尺寸为13。65m×６.84m,呈矩形。大堂顶层楼板标高高度为6。６m.考虑到屋面天棚施工,从首层地面开始搭设碗扣式满堂红脚手架.
2. 项目名称:“和裕广场”A—C１、Ｂ-C1、C—F1地块。
3. 建设地点：北京经济技术开发区北侧,地块北临文化园东路,西路,区域主干道荣华北路从A－C1地块B—C１地块之间穿行而过.
4. 建设单位：北京和裕房地产开发有限公司。
5. 设计范围和内容:“和裕广场＂B北地块内所有单体。
6. 本工程B—C1地块总建筑面积为493２54.3５㎡,其中地下建筑面积为1370１7。85㎡,地上建筑面积为356236。５㎡；B－Ｃ１地块分北段、南端及东段三部分，北段包括B1、B2、B３、B11、B１2、B13、Ｂ14及其连接的商业裙房和地下车库,北段地下建筑面积为４6754.8２㎡,地上建筑面积为１2865１。5８㎡.
３．施工方法
模板采用满樘内脚手架，立杆的横、纵间距1。２米,步距1.45米。
4．施工准备
4。1编制脚手架施工组织设计。明确使用荷载,确定脚手架平面、立面布置，列出构件用量表,制订构件供应和周转计划等。
４。2施工人员在施工前认真熟悉图纸、规范、施工方案.
4.3对施工班组进行现场安全和技术培训,加强队伍的技术素质。
４。4对多层复合板、木枋、钢管、扣件、脚手板进行检查,不合格的禁止使用。
4。5脚手板采用满铺施工，厚度为50ｍm的松木脚手板．脚手架基础必须平整，立杆底座下铺垫板,垫板厚度不小于50ｍm。
4.6清理组架范围内的杂物.
5.钢管脚手架搭设
5.1搭设顺序：
安放垫板一→安立杆一→安扫地杆一→安横杆一→铺临时脚手板一→安上层立杆一→安上层横杆一→逐层支设到楼板底
５．１。１ 地基处理：
混凝土基础上、底座下设置垫板,其厚度不小于5０mm,布设必须平稳,不得悬空.
５。2脚手架搭设：
５。２．1在楼板上按立杆位置安放立杆(下面垫木方),其上交错安装３．0ｍ和1.8ｍ长立杆,使接头错开。纵向扫地杆采用直角扣件固定在距离底座上皮２0ｃm　的立杆上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
5.2．2立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置,两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开
的距离不小于50cm；各接头中心距主节点的距离不大于60ｃm。
5。2。３　 大横杆:
大横杆置于小横杆之下，在立柱的内侧,用直角扣件与立柱扣紧;其长度大于3跨、不小于6m，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置,不在同步、同跨内。相邻接头水平距离不小于50cm,各接头距立柱的距离不大于50ｃｍ。
5。2。4　 小横杆：
每一立杆与大横杆相交处（即主节点),都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15ｃｒn.小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设1一２根小横杆,其最大间距不大于７5cm.
小横杆伸出外排大横杆边缘距离不小于10ｃm;伸出里排大横杆距结构外边缘15cm，且长度不大于44ｃm．上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。
5。2。5 纵、横向扫地杆:
纵向扫地杆采用直角扣件固定在距底座下皮2０cm处的立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。存在高低差处,则将高处的纵向扫地杆向低处延长两跨与立柱固定。靠边坡的立柱轴线到边坡的距离不小于50cm,并对此立杆采取双向斜拉加固措施。
５.2。6脚手架搭设以3人为一小组为宜，其中1人递料,另外两人共同配合搭设,每人负责一端。搭设完一层架子，铺一层脚手板,逐层向上搭设.
6.钢管脚手架拆除
6.1　 吊顶施工完成,石材干挂完成后可以拆除，拆除前应对脚手架作一次全面检查,清除所有多余物件,并设立警戒区,禁止无关人员进入。
6。2拆除顺序自上而下逐层拆除，不容许上、下两层同时拆除。
6。3拆除的构件应用绳索吊下,或人工递下，严禁抛掷。
6。4拆除的钢管、扣件应及时分类堆放,以便运输、保管。
6。5每班拆架下班时，不应留下扣件松动；架体堆放钢管、扣件等隐患.　
6.6拆架时严禁碰撞脚手架附近电源线,以防触电事故。
６.7在拆除过程中,凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件．
７．质量保证措施
７。1检验、验收管理
7。１．1立杆最大弯曲变形矢高不超过L/5０0,横杆斜杆变形矢高不超过L/250。
7。1.2螺纹顶丝部分完好,无滑丝现象,无严重锈蚀，焊缝无脱开现象。
7。1.３搭设完,应进行检验,检验主要内容：
１）垫板放置稳固。
2)立杆不允许有松动现象。
３)整架垂直度应小于L／５00,但最大不超过１00mm.
4)对于直线布置的脚手架,其纵向直线度应小于Ｌ/200．
５)横杆的水平度,即横杆两端的高度偏差应小于L／400。
7．２使用管理：
７。2。1脚手架的施工和使用应设专人负责,并设安全监督检查人员,确保脚手架的搭设和使用符合设计和有关规定要求。机油洗扣件时要注意不污染土壤和环境；钢管刷防锈漆时应配备灭火器，注意防火。
7.２．２在使用过程中,应定期对脚手架进行检查，发现问题及时整改。机油及油漆属易燃品,严格按管理规程进行运输、储存和领用。

８。 安全保证措施
8．１建立安全保证体系
根据有关规定建立健全安全保证体系并成立由项目经理部安全生产负责人为首,各施工单位安全生产负责人参加的“安全生产管理小组”组织领导施工现场的安全生产管理工作．
8．2工人须经三级安全教育，考试合格后方可上岗。架子安装、拆除必须由专业队伍施工，架子工必须持证上岗.
8。3施工操作人员戴安全帽,穿防滑鞋,栓安全带。作业层满铺脚手板，脚手板质量合格,搭设时两端用与钢管用8＃铁丝固定牢，不得有探头板。
８。4所有构件都必须合格,并按有关规定进行检查、验收、报验．
8。5严禁上下同时交叉作业，严防高空落物伤人。
８.6传递物料、工具严禁抛掷，以防坠落伤人。
8。７夜间施工要有足够照明。
8.8在搭设过程中，应注意调整架体的垂直度,一般通过调整连墙撑的长度来实现.
8。９在搭设、拆除时，设置警戒区，禁止其它人员进入危险区域。
８.1０严格控制施工荷载，脚手板上不得集中堆放荷载,施工荷载不得大于3kＮ/m.
8。11各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。
8。１2定期检查脚手架，发现问题和隐患,在施工作业前及时维修加固,以达到坚固稳定，确保施工安全。
8。13脚手架料、木枋、模板在塔吊吊运时,必须分开单独吊运，不得与其它物件混装.捆绑绳必须在被起吊物上缠绕一圈,并绑扎牢固。采用两点起吊，且保证两端平衡,防止杆件滑落伤人。　
8．14 施工人员上下架子，必须搭设爬梯,不准踩扣件、架杆上下.
９。 文明施工保证措施
９。1项目部建立文明施工领导小组,施工队主要负责人参加,共同管理现场。
9.2　加强对工人的宣传教育.
9.3传递物料、工具严禁抛掷，以防坠落伤人。
9。４架子拆除后，钢管、扣件、木枋、模板按位置集中堆放,码放整齐。
9.5 每天下班前,清扫现场，做到工完场清。
10．满堂架方案验算
参数:
立杆纵矩la = 1．２m
立杆横矩lb＝1.２ｍ
横杆步矩h = 1.5m
扣件抗滑承载力R=8。０KN
脚手板自重:０。35KN/m２
每米钢管重：0.0３8 KN/m
施工均布荷载：２.0　KN/ｍ2
1、横向水平杆验算:
q ＝1.2×（q１　＋ｑ2)+1。2Ｑ
＝１。2×(３5０+38.4）+1。２×２000
=2.８66N／ｍm
Ｍmａx=0。1ql2
　 =0.1×2.8６6×14002
　 ＝５6173６ N·M
= Ｍmax/W＝56１７３6/50８0=110。58N/㎜2
＜f＝205 N/㎜2
强度验算安全
依据[v]＝14０0／150=9。3３3㎜
又根据:［ｖ］≤1０㎜，取[ｖ］=9.333㎜
vmax=０.677×ql4/１0０EI
　　＝0。6７7×2。86６×1４０04／100×2。０6×1０５×12。19×10４
=３。38３㎜
vmax＜［ｖ］ 　　 　　 　　 　　
挠度验算安全　　 　 　 　 　 　

2、纵向水平杆验算
P1=(1。2×３5０＋1。２×200０）×0。7×1。2=236８。８N
Ｐ2=1。２×（１.２×3８.4＋13.２)=7１。13６　Ｎ
P ＝ P1+ P2=31５5.6+71。１36=３22６。７N
Ｍmaｘ=0.１75Pl
　 　＝０。175×３2２６。7×1400
　 =79０54。2 N·Ｍ
ﻩ= Ｍmax／Ｗ＝790５4．2/5080＝155.6N/㎜2
＜f＝２0５　N/㎜2
强度验算安全

根据[v］＝1400/150＝９。３33㎜
又根据［v]≤10㎜,取[v]=9．３33㎜
ｖmaｘ=0。67７×ql4／1０0EＩ
=０。6７7×3。２３6×1４０04/100×2。06×105×１2。1９×104
　 =3。35２㎜
ｖmaｘ<[v]
挠度验算安全 　 　 　 　　　
3、扣件抗滑承载力验算
N＝(１.２ q1＋1.2Q)×la×lb+１.2〔(2　la ＋ lｂ）×38.４+2×13。2〕
＝（1.２×３50+1。2×2000）×1.2×1。2+1.2〔(2×1.2+1。2)×38。4+２×13．2〕
=４258。3
　=4．258３KN
N＜Rｃ＝8。0ＫN
扣件抗滑承载力安全
4、立杆稳定性验算
①立杆所承受的轴向力
N＝1。2（NG1k+NG2k）＋１。４∑NQ
NG1k＝〔Ｈ+（ｌa＋ｌb）〕×３8。４＋2n×13。2+（H/６。５－1）×１8。4＋2×（H／4。１＋１)×１４。6
　　=〔23.8＋18×(1.4+1.4)〕×３8.４＋２×１8×13。2+(23。8/6。５-1)×18。4+2×(2３.8/４．1+1）×1４。6
=3５7６。5７N
NG2ｋ＝H/１2×3５0
　 ＝２3.８／12×1.4×1。４×350
　＝１36０.57N
∑NQk=　ｌａ ｌｂ×2000
　　=1.4×1。4×2000
=392０　N
N=1。２×（3576。５７+1360。57)＋1。4×3920
　=11414.57　N
②立杆稳定性验算
立杆计算长度系数查表得:u＝1。５2
立杆计算长度lo=　uｈ=1。５2×1．5＝２.28m
长细比:λ＝lo／ｉ=2280/15.8＝144
由λ＝1４4查表得：
稳定性系数:ψ=０。308
根据公式：1.2×N／ψＡ＜f进行验算
1。2×N/ψA=1.2×1１4１4。5７／０.３08×489＝90.9５ Ｎ／㎜2＜f=205 N／㎜2
立杆稳定性安全
５、立杆地基承载力：
由于立杆立在现浇钢筋砼板上不需验算,在下一层加支撑

脚手架搭设详图:

　　 　拉结

　　 　 　 　 　　 　　 　 小横杆

　 　 立杆 　 　　 　 　　 　 大横杆

脚手架平面

　　 　 　　 脚手片 　 　 　 防护栏杆

　　　 　 　 　 　 　 　　 　 　 　 　　 　 踢脚杆

　 　 　 　 　 　 　　 　 　　 　 　 　 脚手片

　 　 　　　 剪刀撑

　 　　 　 　 扫地杆

脚手架立面

　 　铁板　　 　 　 　　里立杆 　 　 　 　 　 外立杆
　 　 　 　　 　　 　　 　12膨胀螺丝(四枚)

　 　 　 　　 混凝土

　 　　 　 　 拉结杆　 　 　 　　 　 小横杆

　 　 　 　 　脚手架拉结点详图
