长河北路桥梁筑岛围堰施工方案.doc

安徽省江北产业集中区市政道路工程

长河北路桥梁

筑

岛

围

堰

施

工

方

案

武汉建工股份有限公司

二〇一二年十月

筑岛围堰施工方案

一、编制依据及编制原则

1.1编制依据

1、《安徽省江北产业集中区—长河北路桥梁施工图》

2、《安徽省江北产业集中区市政道路施工组织设计》

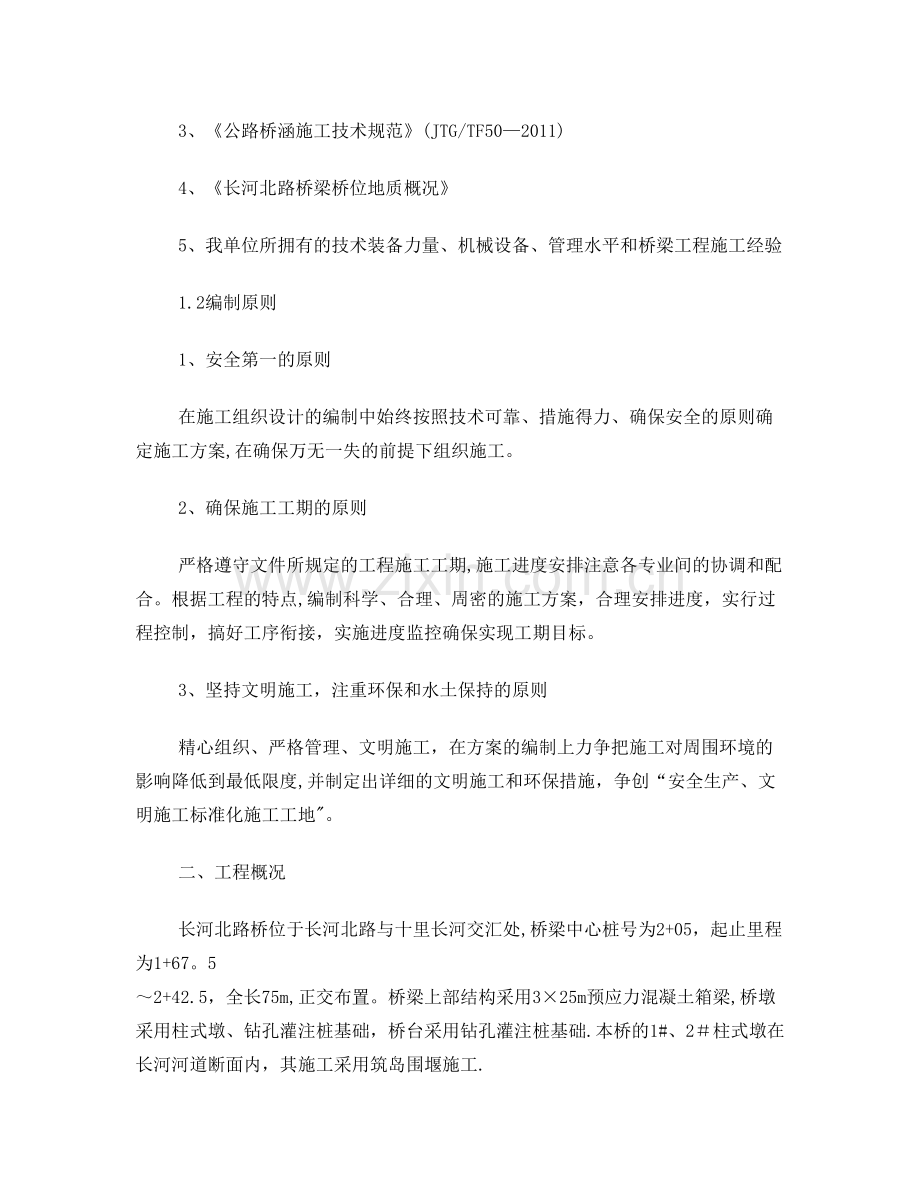

3、《公路桥涵施工技术规范》(JTG/TF50—2011)

4、《长河北路桥梁桥位地质概况》

5、我单位所拥有的技术装备力量、机械设备、管理水平和桥梁工程施工经验

1.2编制原则

1、安全第一的原则

在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案,在确保万无一失的前提下组织施工。

2、确保施工工期的原则

严格遵守文件所规定的工程施工工期,施工进度安排注意各专业间的协调和配合。根据工程的特点,编制科学、合理、周密的施工方案，合理安排进度，实行过程控制，搞好工序衔接，实施进度监控确保实现工期目标。

3、坚持文明施工，注重环保和水土保持的原则

精心组织、严格管理、文明施工，在方案的编制上力争把施工对周围环境的影响降低到最低限度,并制定出详细的文明施工和环保措施，争创“安全生产、文明施工标准化施工工地"。

二、工程概况

长河北路桥位于长河北路与十里长河交汇处,桥梁中心桩号为2+05，起止里程为1+67。5 ～2+42.5，全长75m,正交布置。桥梁上部结构采用3×25m预应力混凝土箱梁,桥墩采用柱式墩、钻孔灌注桩基础，桥台采用钻孔灌注桩基础.本桥的1#、2＃柱式墩在长河河道断面内，其施工采用筑岛围堰施工.

1#、2#墩桩基共10根，桩径1.5m,桩长40m.桩顶设系梁,系梁断面尺寸为宽1.0m×1。2m,桩顶标高约为﹣0.15m。河道常水位为4.5m,水面宽约70m，平均水深4m，淤泥深度1.5m左右,河床底标高约0.5m。

三、施工方案

3.1筑岛围堰技术要求

水中基础安排在枯水季节施工，采用土石围堰筑岛防护。围堰分河东、河西两组，先后进行，始终保持有一侧可以通水。围堰从上游河岸开始，逐渐推进，在下游同侧河岸合拢。

围堰的主要填料为粘性土和石料,用运输车装运倾倒，由河岸向河中逐渐推进，外侧坡面用彩条布覆盖，并满铺两层土袋,内侧坡面直接铺设一层土袋压实，保证边坡稳定。围堰顶层50cm用道渣铺设并碾压平整,能满足重载车通行要求,堰顶宽约5m,内侧边坡坡率取1:0。5，外侧边坡坡率取1：1，围堰顶内边距桩系梁边为5m，围堰顶高出水面1.0m。

3.2工艺流程

现场勘测﹣材料准备﹣测量放样﹣填土围堰﹣外侧坡面处理﹣路面铺设﹣排水﹣堰内清淤填土﹣内侧坡面处理﹣施工完毕围堰挖除﹣另一侧围堰施工

3。3施工步骤

1．进行现场勘测，查看现场水文地质情况，准备好合适的材料。

2．根据图纸、围堰设计等进行测量放样，确定出围堰位置。

3．先在堰底铺设一层50cm厚的石料，然后填土由岸边逐渐向河中推进，首层填筑应比河面至少高出50cm，填筑完成后用压路机压实，压实作业完成后，筑岛外侧用彩条布覆盖,避免土层被河水冲刷流失,再用装载机铲运卵石（不能用碎石,避免将彩条布划破，导致围堰渗水。）沿坡面卸下,压住彩条布下边缘，使其紧贴河床,彩条布上方压在现有筑岛的平面上，此时方可进行二次填筑,每次填筑高度不超过50cm,分层压实.

4．在坡面外侧堆码装袋量为袋容量1/2的土袋，袋口用麻绳或细铁丝绑扎，并人工平整.堆码时不宜采用抛投。在水中堆码土袋，可用一根带钩子的竹竿钩送落位。

5．在堰顶铺设50cm厚的道渣并碾压平整，保证重载车辆的通行，并在0＃和1#墩之间加铺一条施工便道.

6．对堰内河水进行抽排，将淤泥清出场外,并用粘土换填,为桩基作业提供施工平台，完成后在内侧边坡铺设一层土袋压实.

7．若堰内地下水或渗水比较严重,可在围堰内上口边缘外1m处布置轻型井点，成半封闭环状，降低堰内地下水和渗水。

8．1＃桩墩施工完毕后，先将堰内的换填土分块分段挖除至河床底标高，然后用挖掘机从下游开始,将堰体逐渐挖除，可再次使用的土袋、土方和石料归堆再利用.

9．同样的步骤对2#墩进行围堰施工。

3。4施工注意事项

1．填筑堰堤应采用抗渗等级高的粘土,以便更好的阻水并减少渗水。

2．为保证围堰的质量和稳定性,堰堤应筑成迎向水面的弧形,或者在迎水面边坡每隔50cm施压一根钢板桩，有效降低河流的冲刷力。

3．围堰应该由上游开始,在下游合拢。

4．为应对紧急情况，应备足土袋、料车和木桩等应急物资和设备，相关管理人员必须全天24小时保持通讯并能随时到场,组织好应急救援等工作。

5．轻型井点管布置不能离边坡过近，否则会影响施工，而且可能使空气从坡壁进入井点系统,使井点系统的真空破坏.

3。5围堰示意图

堰体横断面

四、主要施工人员及设备

4。1主要施工管理人员

现场技术员3名，测量员3名,安全员1名，工人15名.

4。2主要施工设备

序号
设备名称
单位
数量
责任人
备注
1
潜水泵
台
4

2
运输车
台
5

3
挖掘机
台
2

4
推土机
台
1

5
装载机
台
1

6
压路机
台
1

7
带钩竹竿
根
10

五、安全保障措施

5。1围堰施工前邀请公司技术部工作人员到现场指导工作,提供有力的技术支持。

5。2明确各岗位人员的安全职责，制定相应的应急救援预案，准备应急救援物质。

5。3对机械设备的操作人员进行安全技术操作培训,考试合格后持有效证件上岗，加强工程机械和车辆的检查维修。

5。4对所有参与的围堰施工的作业人员进行详细的安全技术交底,明确工艺流程、施工步骤和注意事项。

5。5围堰施工期间派专职安全员1名,负责日常安全管理工作。

六、文明施工措施

6。1成立文明施工环境保护小组，建立相应的监督管理制度。

6。2严格执行业主和地方政府有关文明工地建设的标准和规定，积极开展创建文明工地的活动,做好现场的各项文明施工管理工作.

七、防汛应急救援措施

7.1成立专门的应急救援小组，负责处理施工期间的各类紧急突发事件。

7。2应急救援

当发生险情时，应及时汇报给应急救援组组长，组长视实际情况在第一时间，做出快速、准确的反应,并分析险情确定级别，启动应急救援程序，应急救援指挥系统立即投入运作,在现场设立指挥场所,所有相关人员全部到位,实施抢险工作。

7。3应急救援制度

1．发生险情后，根据应急小组的安排，立即组织人力物力，全力以赴投入抢险,确保人员安全，最大限度的减少工程损失。

2．服从统一指挥，统一调度，不得各行其是.

3．树立全局思想，局部利益服从全局利益。

4．互相配合、团结一致、齐心协力做好应急抢险工作。

7。4预防措施

1．充分认识施工中的危险性和复杂环节，在预防为主的前提下，贯彻统一指挥，分级负责，单位自救与社会救援相结合的原则。

2．设立抢险紧急救援中心,包括办公室，紧急抢险队。

3．为保证抢险工作的有效实施,各部门应做好应急装备的配备和保管工作,保证装备处于良好的使用状态，一旦发生险情能立即投入使用。

4．做好防洪安全宣传与防洪人员的培训工作。

5．在汛期内,坚持昼夜值班制度,加强与地方防汛、气象及水利部门的联系，密切注意气象水文情况.
