新旧吊车梁改革施工计划123［新版］
4＃120t脱磷炉工程新旧跨行车梁改造措施
4，120t脱磷炉主厂房工程～现场新旧车间接跨位置～旧行车梁探出原有厂房柱牛腿中心位置～导致施工方新制行车梁无法安装。为保证施工方行车梁安装~根据629.5。36结4—3说明第二条:可用原有6—7线吊车梁进行改造～现有以下方案请领导批示：
1、根据图纸确定原有行车梁在柱牛腿中心位置~把探出钢柱牛腿中心位置行车梁切割掉,保留原有行车梁支座正上方加劲板~如下图所示，~实际发生工程量以公司检查处、成本计划处及炼钢项目部联合收方为准。
2、将制作、钻孔完成的行车梁端头板,参考新行车梁端头板制作型式见下表,原有端头板用气割扩孔～现有端头板配钻，安装到切割完成后原有行车梁端头～焊接完成后～安装新行车梁～调整完成后～用螺栓固定，如下图所示,.
行车梁改造示意图
旧梁
制安部分围焊位置
旧梁切
除
部新梁 分
钢柱上方行车梁改造完成后
钢柱上方行车梁改造示意图
3、端头板制作参考明细表

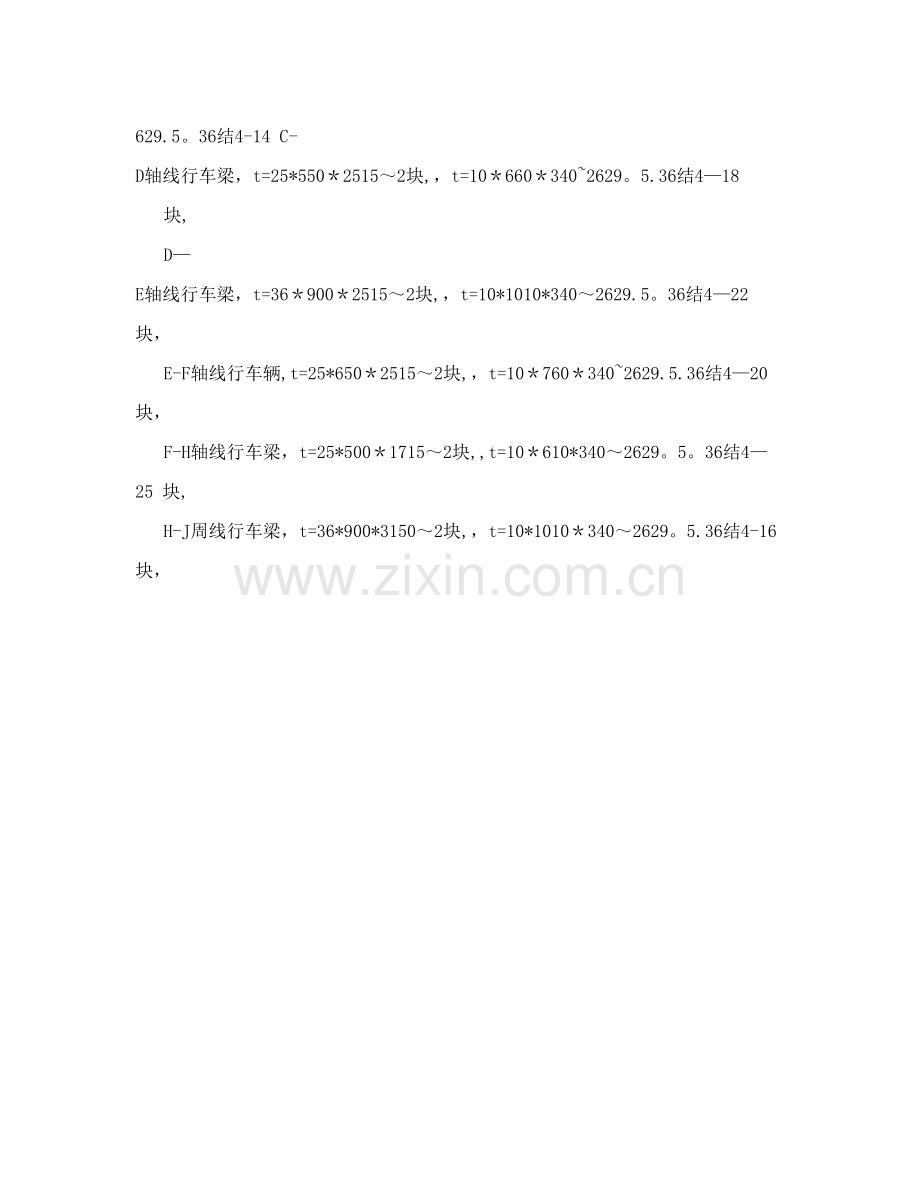

A—B轴线行车梁（t=20*500*2515,2块） ,t=10＊610＊340～2块, 629.5。36结4—12 B—C轴线行车梁，t=20*500*2515，2块,，t=10*610*340～2块, 629.5。36结4-14 C-D轴线行车梁，t=25*550＊2515～2块,，t=10＊660＊340~2629。5.36结4—18
块,
D—E轴线行车梁，t=36＊900＊2515～2块,，t=10*1010*340～2629.5。36结4—22 块，
E-F轴线行车辆,t=25*650＊2515～2块,，t=10＊760＊340~2629.5.36结4—20 块，
F-H轴线行车梁，t=25*500＊1715～2块,,t=10＊610*340～2629。5。36结4—25 块,
H-J周线行车梁，t=36*900*3150～2块,，t=10*1010＊340～2629。5.36结4-16 块，
