技术交底记录
年 月 日
工程名称
郑州恒大绿洲三期一标段地下车库
分部工程
主 体
分项工程名称:地下车库墙、柱、梁、板、梯钢筋安装工程
交底内容
一、工程概况：
本工程位于郑州市经济开发区经南三路与经开第六大街交叉口,项目名称:郑州恒大绿洲三期地下车库，结构形式为框架结构,地基类型为天然地基，基础形式为平板式筏形基础加下柱橔，共计地下二层地下二层层高3。7m，地下一层层高3。8m；总建筑面积59385。10m2，主要结构跨度7.80m8.05m，建筑长度：288.90m,建筑宽度145.100m；建筑功能:地下车库和设备机房。
二、施工准备：
1、物资准备（材料及主要机具）
（1）钢筋：应有出厂合格证，试验报告。按规定作力学性能复试,当加工过程中发生脆断等特殊情况，应需做化学成分检验，钢筋应无老锈及浊污；
（2）铁丝：应采用20～22号铁丝（火烧丝） 或镀锌铁丝（铅丝）；
（3）控制混凝土保护层用的砂浆垫块，塑料卡;
（4)工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
2、技术准备(作业条件)
（1）按施工现场平面图规定位置，将钢筋堆放场地进行清理，平整。准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行清理；
（2)核对钢筋的级别，规格,型号，形状，尺寸及数量是否与设计图纸及加工配料单相同。如有问题应及时解决；
三、钢筋绑扎与安装
1、工艺流程
柱钢筋绑扎
套柱箍筋→连接竖向受力筋→画箍筋间距线→绑箍筋
（1）本工程地下室层高为3.7m、3。8m，按图纸间距算出箍筋数量，在竖向钢筋连接前套好箍筋;
（2）本工程竖向钢筋采用电渣压力焊焊接工艺及直螺纹钢筋机械连接工艺，其中电渣压力焊工艺适用于14～22范围内的竖向钢筋连接，直螺纹机械连接适用于25~32范围内的竖向钢筋连接，此二者施工工艺参照本工程编制的《电渣压力焊施工方案》及《直螺纹钢筋机械连接施工方案》。竖向受力钢筋焊接完毕,按图纸标明箍筋间距在竖向钢筋上画出箍筋位置线，箍筋的规格、尺寸严格按项目部料单进行规范下料加工及安装；
（3)柱箍筋端头弯成1350，平直长度不小于10d（d为箍筋直径)；
（4）柱箍筋角部弯钩须与模板成45°,在中部弯钩须与模板成90°；框架梁须放在柱筋内侧.严禁在柱根、顶部设置端头；
(5)柱筋按要求设置后，在其底板上口增设一道限位箍，保证柱钢筋的定位。柱筋上口设置一钢筋定位卡，保证柱筋位置准确.
剪力墙钢筋绑扎
技 术
负责人

交底人

接受人

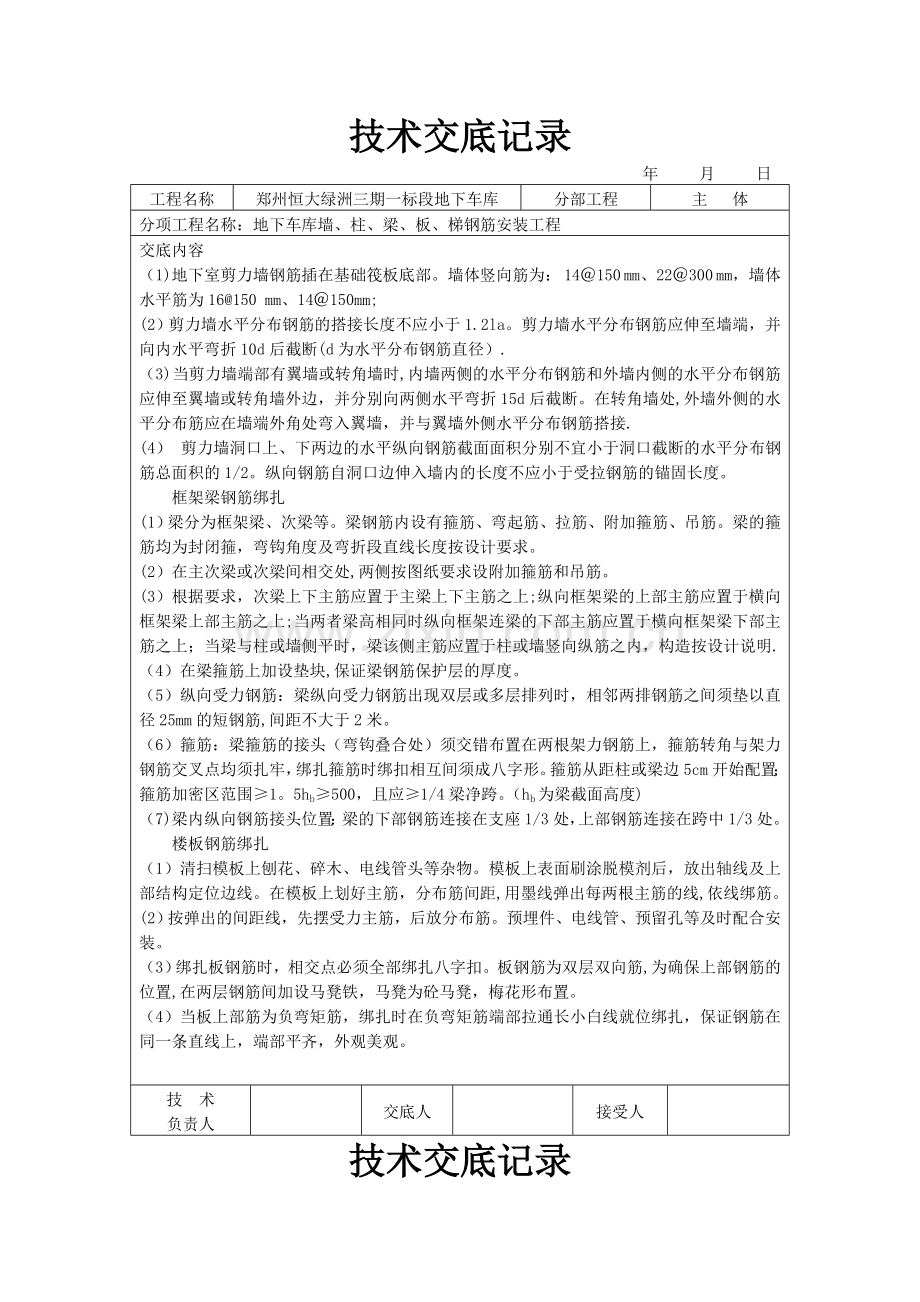

技术交底记录
年 月 日
工程名称
郑州恒大绿洲三期一标段地下车库
分部工程
主 体
分项工程名称：地下车库墙、柱、梁、板、梯钢筋安装工程
交底内容
（1)地下室剪力墙钢筋插在基础筏板底部。墙体竖向筋为： 14＠150 mm、22＠300 mm，墙体水平筋为16@150 mm、14＠150mm;
(2）剪力墙水平分布钢筋的搭接长度不应小于1.2la。剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断(d为水平分布钢筋直径）.
（3) 当剪力墙端部有翼墙或转角墙时,内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折15d后截断。在转角墙处,外墙外侧的水平分布筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接.
(4） 剪力墙洞口上、下两边的水平纵向钢筋截面面积分别不宜小于洞口截断的水平分布钢筋总面积的1/2。纵向钢筋自洞口边伸入墙内的长度不应小于受拉钢筋的锚固长度。
框架梁钢筋绑扎
(1）梁分为框架梁、次梁等。梁钢筋内设有箍筋、弯起筋、拉筋、附加箍筋、吊筋。梁的箍筋均为封闭箍，弯钩角度及弯折段直线长度按设计要求。
(2）在主次梁或次梁间相交处,两侧按图纸要求设附加箍筋和吊筋。
(3）根据要求，次梁上下主筋应置于主梁上下主筋之上;纵向框架梁的上部主筋应置于横向框架梁上部主筋之上;当两者梁高相同时纵向框架连梁的下部主筋应置于横向框架梁下部主筋之上；当梁与柱或墙侧平时，梁该侧主筋应置于柱或墙竖向纵筋之内，构造按设计说明.
（4）在梁箍筋上加设垫块,保证梁钢筋保护层的厚度。
（5）纵向受力钢筋：梁纵向受力钢筋出现双层或多层排列时，相邻两排钢筋之间须垫以直径25mm的短钢筋,间距不大于2米。
（6）箍筋：梁箍筋的接头（弯钩叠合处）须交错布置在两根架力钢筋上，箍筋转角与架力钢筋交叉点均须扎牢，绑扎箍筋时绑扣相互间须成八字形。箍筋从距柱或梁边5cm开始配置；箍筋加密区范围≥1。5hb≥500，且应≥1/4梁净跨。（hb为梁截面高度)
（7)梁内纵向钢筋接头位置：梁的下部钢筋连接在支座1/3处，上部钢筋连接在跨中1/3处。
楼板钢筋绑扎
（1）清扫模板上刨花、碎木、电线管头等杂物。模板上表面刷涂脱模剂后，放出轴线及上部结构定位边线。在模板上划好主筋，分布筋间距,用墨线弹出每两根主筋的线,依线绑筋。
(2）按弹出的间距线，先摆受力主筋，后放分布筋。预埋件、电线管、预留孔等及时配合安装。
（3）绑扎板钢筋时，相交点必须全部绑扎八字扣。板钢筋为双层双向筋,为确保上部钢筋的位置,在两层钢筋间加设马凳铁，马凳为砼马凳，梅花形布置。
（4）当板上部筋为负弯矩筋，绑扎时在负弯矩筋端部拉通长小白线就位绑扎，保证钢筋在同一条直线上，端部平齐，外观美观。
技 术
负责人

交底人

接受人

技术交底记录
年 月 日
工程名称
郑州恒大绿洲三期一标段地下车库
分部工程
主 体
分项工程名称：地下车库墙、柱、梁、板、梯钢筋安装工程
交底内容
(5）为了保证楼板钢筋保护层厚度，采用混凝土垫块横纵每间隔500mm设置一个固定在楼板最下部钢筋上.
（6)板中受力钢筋：从距梁边5cm开始配置；下部纵向受力钢筋伸至梁支座外边缘，并同时满足锚固长度La.板钢筋上层弯钩朝下,下层弯钩朝上。
(7) 板的下部钢筋在支座1/3范围搭接，上部钢筋在跨中1/3范围搭接。
(8) 楼板钢筋采用绑扎接头时，Ⅰ级钢筋绑扎接头末端须做弯钩，Ⅱ级钢筋、冷轧带肋钢筋不做弯钩。梁板钢筋如有弯钩时，上层钢筋弯钩朝下,下层钢筋弯钩朝上。
（9）板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层,主梁钢筋在下.
四、钢筋绑扎安装质量标准
现浇框架钢筋绑扎允许偏差
项次
项目
允许偏差
检验方法
1
网的长度
±10
尺量检查
2
网眼尺寸
±10
尺量连续三档取其最大值
3
骨架的宽度、高度
±5
尺量检查
4
骨架的长度
±10
尺量检查
5
受力钢筋
间距
±10
尺量两端中间各一点其最大值
排距
±5
6
绑扎箍筋、构造筋间距
±10

7
钢筋弯起点位移
±15
尺量检查
8
焊接预埋件
中心线位移
5
尺量检查
水平高差
+3、—0
尺量检查
9
受力钢筋保护层
基础
±5
尺量检查
梁、柱
±3
墙板
±3
注：钢筋保护层纵向钢筋的混凝土保护层最小厚度，除图纸注明外均按下述执行:
1）地下室外墙:临土面40mm，临室内面25mm；其他混凝土墙20mm。楼梯板15mm,女儿墙、雨篷板等外露构件25mm。
技 术
负责人

交底人

接受人

技术交底记录
年 月 日
工程名称
郑州恒大绿洲三期一标段地下车库
分部工程
主 体
分项工程名称：地下车库墙、柱、梁、板、梯钢筋安装工程
交底内容
2）地下室梁35mm，板、墙25mm,柱35mm。
3）混凝土保护层厚度（钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径；板、墙中分布筋的保护层厚度不应小于10mm；梁、柱箍筋和构造钢筋的保护层厚度不应小于15mm。
五、安全要求
1、进入施工现场,必须佩戴好安全帽。
2、禁止酒后作业。
3、进入施工现场，不准穿拖鞋、光脊梁作业。
4、禁止带病作业。
5、起吊或安装钢筋时,要和附近高压线路或电源保持一定的距离，在钢筋林立的场所,雷雨时不准操作和站人.
六、成品保护
(1)已绑扎好的墙柱插筋不得随意攀爬、踩踏。
（2）往楼层上吊运钢筋存放时，应清理好存放地点，以免变形。
技 术
负责人

交底人

接受人
