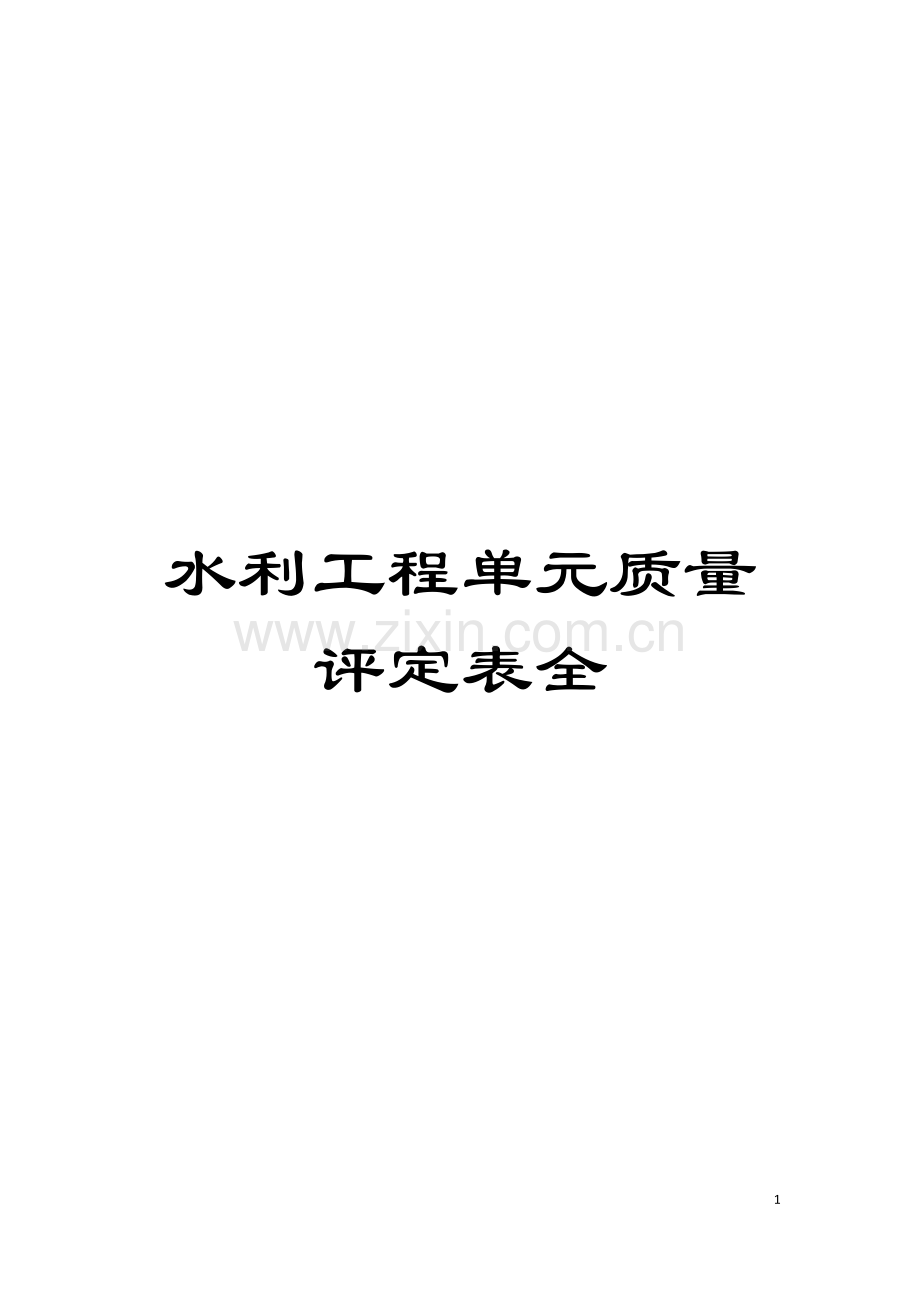

水利工程单元质量评定表全

37

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
老虎沟水库除险加固工程
坝坡修整单元工程质量评定表
( 承 包［ ］坝 坡 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
单元工程量

分部工程名称
背水坡修护
施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
坝坡清理
树木、 草皮、 树根、 块石以及杂物全部
清除。孔洞、 洞穴等已按设计要求处理

2
坝坡的清除
及处理
粉土、 细砂、 淤泥、 腐植土、 泥炭全部清除; 对风化
岩石、 坡积物、 残积物、 滑坡体等已按设计要求处理

3
观测孔、 试坑及低洼处的处理
符合设计要求

项次
基本项目
质量标准
检 验 记 录
合格
优良
1
回填种植土
摊铺后的土层, 厚度均匀, 表面基本平整, 无土块( 或粗粒) 集中
表面
平整, 洁净, 边线整齐

项次
允许偏差
项 目
设
计
值
允许偏差( cm)
实 测 值
合格数( 点)
合格率( %)
人工施工
机械施工
1
修整边线

0+～5
0～+10

2
修整边坡

不陡于设计边坡
1:3

3
碎石厚度
≥20cm
大于设计厚度

4
平整度

不大于3

评 定 意 见
工 序 质 量 等 级
保证项目质量全部符合质量标准, 允许偏差项目每项合格率 %

施 工

单 位

普兰店市水利建筑工程公司

年 月 日
监 理

单 位

大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 参考《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第651页 表7.1-1。

老虎沟水库除险加固工程
垫层工程单元工程质量评定表
( 承包［ ］垫层 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
单元工程量

分部工程名称
迎水面坝体加固
施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位
坡面碎石垫层
评定日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
填筑
前一填筑层已验收合格

2
石料级配、 粒径、 垫层的铺设厚度、 铺筑的方法
符合设计要求和《施工规范》规定; 严禁采用风化石料

3
碾压参数
严格控制, 无漏压和欠压; 坡面碾压时, 上下一次为碾压一遍, 上坡时振动, 下坡时不振动

4
护坡垫层工程
必须在坡面整修后按反滤层铺筑规定施工; 接缝重叠宽度必须符合《施工规范》

5
防护处理; 原材料、 配合比和施工方法
按设计进行; 符合设计要求和《施工规范》的质量要求

项次
基本项目
质 量 标 准
检 验
记 录
质量等级
合 格
优 良
合格
优良
1
碾压后的干密度
合格率大于等于80%
合格率大于等于90%

2
碾压后的垫层质量
表面平整, 基本无颗粒分离
表面平整, 无颗粒分离

项次
允许偏差项目
设计值
允许偏差( cm)
实 测 值
合格数( 点)
合格率( %)
1
碾压砂浆层面
偏离设计线

+5-8

2
喷射混凝土面
偏离设计线

±5

3
铺筑厚度

±3

4
垫层与过渡分界线距坝轴线

+0-10

5
垫层外坡线距
坝轴线( 碾压层)

±5

评 定 意 见
单元工程质量等级
保证项目全部符合质量标准; 基本项目符合 标准; 允许偏差项目各项实测点合格率为 %～ %

施 工

单 位
普兰店市水利建筑工程公司

年 月 日
建 设
( 监 理)
单 位

大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第729页 表7.12。

老虎沟水库除险加固工程
碎石护坡单元工程质量评定表
( 承包［ ］护坡 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
单元工程量

分部工程名称
迎水面坝体加固
施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位
坝坡碾压表面
评定日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
基层填筑( 含垫层或岸坡)
必须在前一填筑层验收合格, 现场清理后进行填筑

2
护坡石料的料质、 强度、 几何尺寸
符合设计要求

3
碎石护坡铺筑
必须咬扣紧密; 粒径均匀, 不允许同一粒径集中; 色泽符合设计要求; 护坡认真挂线, 平整密实, 碎石含泥量<3%

项次
基本项目
质 量 标 准
检验
记录
质量等级
合 格
优 良
合格
优良
1
护坡
咬扣紧密; 粒径均匀, 不存在同一粒径集中现象; 碎石色泽均匀; 表面密实, 坡面基本平整
咬扣紧密; 粒径均匀, 没有同一粒径集中现象; 表面密实; 碎石色泽均匀; 坡面平整美观

2
坡度
基本符合设计坡度
符合设计坡度

项次
允许偏差
项 目
设计值
允许偏差( cm)
实 测 值
合格
数( 点)
合格率( %)
1
表面平整度

不大于3

2
厚度
20cm
±2

评 定 意 见
单元工程质量等级
保证项目全部符合质量标准; 基本项目全部符合 标准, 其中有 项符合
标准; 允许偏差项目各项实测点合格率分别为 %、 %

施 工

单 位

普兰店市水利建筑工程公司

年 月 日
监 理

单 位

大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 参考《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第733页 表7.13。

老虎沟水库除险加固工程
干砌石护坡工程单元工程质量评定表
( 承包［ ］护坡 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
单元工程量

分部工程名称
迎水面坝体加固
施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位
坝坡迎水表面
评定日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
填筑( 含垫层或岸坡)
必须在前一填筑层验收合格, 现场清理后进行填筑

2
断面尺寸, 基础埋置深度及护坡石料的料质、 强度、 几何尺寸
符合设计要求

3
干砌石砌体
必须咬扣紧密; 错缝, 无通缝、 叠砌和浮塞; 随抛( 摆) 随整坡, 上游面护坡认真挂线,
自下而上错缝竖砌, 紧靠密实, 垫塞稳固

项次
基本项目
质 量 标 准
检验记录
质量等级
合 格
优 良
合格
优良
1
护坡
砌体咬扣紧密; 错缝竖砌, 基本无通缝、 叠砌; 坡面基本平整
砌体咬扣紧密; 错缝竖砌, 无通缝、 叠砌; 坡面平整美观

2
坡度
基本符合设计坡度
符合设计坡度

项次
允许偏差
项 目
设计值
允许偏差( cm)
实 测 值
合格数( 点)
合格率( %)
1
表面平整度

不大于5

2
厚度

±5

评 定 意 见
单元工程质量等级
保证项目全部符合质量标准; 基本项目全部符合 标准, 其中有 项符合 标准; 允许偏差项目各项实测点合格率分别为 %、 %

施 工

单 位

普兰店市水利建筑工程公司

年 月 日
建 设

( 监 理)

单 位

大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第733页 表7.13。
老虎沟水库除险加固工程
砂 料 质 量 评 定 表
( 承包［ ］砂料 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
产 地

分部工程名称
溢洪道修筑工程
生产单位

数 量

检测日期
年 月 日至 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
天然砂中含泥量
小于3%, 其中粘土含量小于1%

2
Δ天然砂中泥团含量
不允许

3
Δ人工砂中的石粉含量
6%～12%( 指颗粒小于0.15mm)

4
坚固性
<10%

5
Δ云母含量
<2%

6
密度
>2.5t/m3

7
轻物质含量
<1%

8
硫化物及硫酸盐含量, 按重量折算成SO3
<1%

9
Δ有机质含量
浅于标准色

评 定 意 见
质量等级
主要检验项目全部符合质量标准, 其它检查项目 %检查点符合质量标准

施 工
单 位

普兰店市水利建筑工程公司

年 月 日
建 设

(监 理)

单 位

大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第104页 表1.18。

老虎沟水库除险加固工程
粗 骨 料 质 量 评 定 表
( 承包［ ］骨料 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
产 地

分部工程名称
溢洪道修筑工程
生产单位

数 量

检验日期
年 月 日至 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
超径
原孔筛检验小于5%
超逊径筛检验0

2
逊径
原孔筛检验小于10%
超逊径筛检验小于2%

3
含泥量
D20、 D40粒径级小于1%, D80、 D150( 或D120) 粒径级小于0.5%

4
Δ泥团
不允许

5
Δ软弱颗粒含量
<5%

6
硫酸盐及硫化物含量按重量折算成SO3
0.5%

7
Δ有机质含量
浅于标准色

8
密度
>2.55t/m3

9
吸水率
D20、 D40<2.5%
D80、 D150<1.5%

10
Δ针片状颗粒含量
<15%; 有试验论证, 能够放宽至25%

评 定 意 见
质 量 等 级
主要检查项目全部符合质量标准, 其它检查项目合格率 %

施 工
单 位
普兰店市水利建筑工程公司
年 月 日
建 设
(监 理)
单 位
大连泛华工程建设监理有限公司
年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第107页 表1.19。

老虎沟水库除险加固工程
混凝土拌和质量评定表
( 承包［ ］拌和 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
分部工程量

分部工程名称
溢洪道修筑工程
施工单位
普兰店市水利建筑工程公司
分部工程部位
溢洪道底板、 挡墙、 海漫底板
评定日期
年 月 日
项次
项 目
项目质量等级
1
混凝土拌和物

2
Δ混凝土试块

评 定 意 见
质 量 等 级
两项质量均达合格标准, 其中混凝土试块质量

施 工
单 位

普兰店市水利建筑工程公司

年 月 日
建 设
(监 理)
单 位

大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第111页 表1.20。
老虎沟水库除险加固工程
混凝土拌和物质量评定表
( 承包［ 物 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
分部工程量

分部工程名称
溢洪道修筑工程
施工单位
普兰店市水利建筑工程公司
分部工程部位
溢洪道底板、 挡墙、 海漫底板
检验日期
年 月 日至 月 日
项次
项 目
质量标准
检 验 记 录
优良
合格
1
Δ原材料称量偏差符合要求的频率
≥90%
≥70%

2
砂子含水量小于6%的频率
≥90%
≥70%

3
Δ拌和时间符合规定的频率
100%
100%

4
混凝土坍落度符合要求的频率
≥80%
≥70%

5
Δ混凝土水灰比符合设计要求的频率
≥90%
≥80%

6
混凝土出机口温度符合设计要求的频率
≥80%
( 高1～2℃)
≥70%
( 高2～3℃)

评 定 意 见
质 量 等 级
共检查 项 组, 主要检查项目 项 组,全部符合 标准, 一般检查项目符合 标准

施工单位
普兰店市水利建筑工程公司

年 月 日
建设
(监理)
单位
大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第113页 表1.20-1。
老虎沟水库除险加固工程
混凝土试块质量评定表
( 承包［ ］试块 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
分部工程量

分部工程名称
溢洪道修筑工程
施工单位
普兰店市水利建筑工程公司
分部工程部位
溢洪道出口、 底板、 海漫底板
检验日期
年 月 日至 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
优良
合格
1
任何一组试块抗压强度最低不得低于设计标号的
90%
85%

2
Δ无筋( 或少筋) 混凝土强度保证率
85%
80%

3
Δ配筋混凝土强度保证率
95%
90%

4
混凝土抗拉、 抗渗、 抗冻指标
不低于
设计标号
不低于
设计标号

5
混凝土强度的离差系数
<200号
<0.18
<0.22

≥200号
<0.14
<0.18

评 定 意 见
质 量 等 级
全部检查项目符合合格标准,其中主要检查项目

施工单位

普兰店市水利建筑工程公司

年 月 日
建设
(监理)
单位

大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书,第116页 表1.20-2。

老虎沟水库除险加固工程
混凝土预制构件制作质量评定表
( 承包［ ］预构 号 )
单位工程名称

单元工程量

分部工程名称

施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位

检验日期
年 月 日至 年 月 日
项次
检 查 项 目
设计值
允许偏差
( mm)
实 测 值
合格数
( %)
合格率
( %)
1
模板安装
相邻两板面高差

2

2
局部不平( 用2m直尺检查)

3

3
板面缝隙

1

4
预留孔、 洞位置

10

5
梁、 桁架拱度

+5 -2

1
钢

筋

焊

接

与

安

装
帮条对焊接接头中心的纵向偏移

0.5d

2
两根钢筋的轴向曲折

4°

3

焊

接
高度

–0.05d

长度

–0.5d

宽度

–0.1d

咬边深度

–0.05d, 且<1

表面气孔夹渣: 在2d长度上气孔夹渣直径

不多于2个<3

4
同一排受力钢筋间距的局部偏差:
柱及梁
板及墙

±0.5d
±0.1间距

5
同一排分布钢筋间距的偏差

±0.1
间距

6
双排钢筋的排间距局部偏差

±0.1
间距

7
箍筋间距偏差

±0.1
箍筋距

8
保护层厚度

±1/4净保护层厚

9
钢筋起重点位移

20

10
钢筋骨架: 高度
长度

±5
±10

续表27
项次
检 查 项 目
设计值
允许偏差
( mm)
实 测 值
合格数
( 点)
合格率
( %)
1外形尺寸
埋入建筑物内部的, 预制廊道、 井筒、 小构件等

±10
( 长、 宽)

埋入建筑物内部的电梯井、 垂线井、 风道、 预制模板

±5
( 长、 宽)

板、 梁柱等装配式构件

±3
( 长、 宽)

2中心线偏差
埋入建筑物内部的预制廊道、 井筒、 小构件等

±10

埋入建筑物内部的电梯井、 垂线井、 风道、 预制模板

±5

板、 梁、 柱等装配式构件

±3

3顶、 底部平整度
埋入建筑物内部的预制廊道、 井筒、 小构件等

±10

埋入建筑物内部的电梯井、 垂线井、 风道、 预制模板

±5

板、 梁、 柱等装配式构件

±5

4
预埋件纵、 横中心线位移

±3

5
起吊环、 钩中心线位移

±10

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
质 量 等 级
模板合格率 %; 钢筋焊接与安装合格率 %; 构件尺寸合格率 %

施工单位
普兰店市水利建筑工程公司

年 月 日
建设
( 监理)
单位
大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第119页 表1.21。

老虎沟水库除险加固工程
土方开挖单元工程质量评定表
( 承包［ ］土方 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
单元工程量

分部工程名称
溢洪道修筑工程
施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
地基清理和处理
无树根、 草皮、 , 水井泉眼已处理, 地质符合设计

2
△取样检验
符合设计要求

3
岸坡清理和处理
无树根、 草皮、 乱石、 有害裂隙及洞穴已处理

4
岩石岸坡清理坡度
符合设计要求

5
△粘土、 湿陷性黄土清理坡度
符合设计要求

6
截水槽地基处理
泉眼、 渗水已处理, 岩石冲洗洁净, 无积水

7
△截水槽( 墙) 基岩面坡度
符合设计要求

项次
检 测 项 目
设计值
允许偏差( cm)
实 测 值
合格数( 点)
合格率( %)
1
无
结
构
要求,无
配
筋
坑
(槽)
长或宽
5m以内

+20–10

2
5~10m

+30–20

3
10~15m

+40–30

4
15m以上

+50–30

5
坑(槽)底部标高

+20–10

6
垂直或斜面平整度

20

1
结构要求配
筋预埋件
基坑
(槽)
长或宽
5m以内

+20 0

2
5~10m

+30 0

3
10~15m

+40 0

4
15m以上

+40 0

5
坑(槽)底部标高

+20 –0

6
垂直或斜面平整度

15

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。
检测项目实测点合格率 %

施 工

单 位

年 月 日
建 设
( 监 理)
单 位

大连泛华工程建设监理有限公司

年 月 日
注 1.”+”为超挖, ”–”为欠挖。
2.此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第39页 表1.4。
老虎沟水库除险加固工程
混凝土单元工程质量评定表
( 承包［ ］混凝土 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
单元工程量

分部工程名称
溢洪道修筑
施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位
出口、 底板、 海漫
评定日期
年 月 日
项次
工 序 名 称
工 序 质 量 等 级
1
基础面或混凝土施工缝处理

2
模板

3
△钢筋

4
止水、 伸缩缝和排水管安装

5
△混凝土浇筑

评 定 意 见
单元工程质量等级
工序质量全部合格,主要工序——钢筋、 混凝土浇筑两工序质量 ,工序质量优良率为 %

施
工
单
位

普兰店市水利建筑工程公司

年 月 日
建设
(监理)
单位

大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第42页 表1.5。
老虎沟水库除险加固工程
基础面或混凝土施工缝处理工序质量评定表
( 承包［ ］处理 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
单元工程量

分部工程名称
溢洪道修筑
施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位
溢洪道挡墙
检验日期
年 月 日
项次
检查项目
质量标准
检验记录
1
基础岩面
( 1)
Δ建基面
无松动岩块

( 2)
Δ地表水和地下水
妥善引排或封堵

( 3)
岩面清洗
清洗洁净, 无积水, 无积渣杂物

2
混凝土施工缝
( 1)
Δ表面处理
无乳皮、 成毛面

( 2)
混凝土表面清洗
清洁洁净, 无积水, 无积渣杂物

3
软基面
( 1)
Δ建基面
预留保护层已挖除, 地质符合设计要求

( 2)
垫层铺填
符合设计要求

( 3)
基础面清理
无乱石、 杂物, 坑洞分层回填夯实

评 定 意 见
工序质量等级
主要检查项目全部符合质量标准, 一般检查项目 质量标准

施工单位
普兰店市水利建筑工程公司
年 月 日
建设
(监理)
单位
大连泛华工程建设监理有限公司
年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第45页 表1.5-1。
老虎沟水库除险加固工程
砼模板工序质量评定表
( 承包［ ］模板 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
单元工程量

分部工程名称
溢洪道修筑
施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位
出口混凝土墙身
检验日期
年 月 日
项次
检查项目
质量标准
检 验 记 录
1
Δ稳定性、 刚度和强度
符合设计要求

2
模板表面
光洁、 无污物、 接缝严密

项次
检 测 项 目
设
计
值
允许偏差( mm)
实测值
合格数( 点)
合格率( %)
外露表面
隐蔽
内面
钢模
木模
1
模板平整度: 相邻两板面高差

2
3
5

2
局部不平( 用2m直尺检查)

2
5
10

3
板面缝隙

1
2
2

4
结构物边线与设计边线

10
15

5
结构物水平断面内部尺寸

±20

6
承重模板标高

±5

7
预留孔、 洞尺寸及位置

±10

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准 。检测项目实测点合格率 %

施工单位

普兰店市水利建筑工程公司
年 月 日
建设( 监理)
单位
大连泛华工程建设监理有限公司
年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第48页 表1.5-2。
老虎沟水库除险加固工程
混凝土钢筋工序质量评定表
( 承包［ ］钢筋 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称
老虎沟水库除险加固工程
单元工程量

分部工程名称
溢洪道修筑
施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位
出口混凝土墙身、 溢洪道底板
检验日期
年 月 日
项次
检查项目
质量标准
检 验 记 录
1
△钢筋的数量、 规格尺寸、 安装位置
符合设
计图纸

2
焊缝表面和焊缝中
不允许
有裂缝

3
△脱焊点和漏焊点
无

项次
检 测 项 目
设计值
允许偏差
(mm)
实测值
合格数( 点)
合格率
( %)
1
点焊及电弧焊
帮条对焊接头中心的纵向偏移差

0.5d

2
接头处钢筋轴线的曲折

4度

3
△
焊 缝
长度

-0.5d

高度

-0.05d

宽度

-0.1d

咬边深度

0.05d
不大于1

表面气孔夹渣
在2d长度上

不多于2个

气孔、 夹渣直径

不大于3

4
△
绑
扎
缺扣、 松扣

≤20%
且不集中

弯钩朝向正确

符合设
计图纸

搭接长度

-0.05
设计值

续表11-3
项次
检测项目
设计值
允许偏差
(mm)
实测值
合格数( 点)
合格率
( %)
5
对焊及熔槽焊
△焊接接头根部未焊透深度
φ25～40mm钢筋

0.15d

φ40～70mm钢筋

0.10d

接头处钢筋中心线的位移

0.1d
不大于2

焊缝表面(长约2d)和焊缝截面上蜂窝、 气孔、 非金属杂质

不大于1.5d, 3个

6
钢筋长度方向的偏差

±1/2净
保护层厚

7
同一排受力钢筋间距的局部偏差
柱及梁

±0.5d

板、 墙

±0.1间距

8
同一排中分布钢筋间距的偏差

±0.1间距

9
双排钢筋, 其排与排间距的局部偏差

±0.1排距

10
梁与柱中钢箍间距的偏差

0.1箍筋
间 距

11
保护层厚度的局部偏差

±1/4净
保护层厚

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准, 一般检查项目 质量标准。检测项目实测点合格率 %

施 工

单 位

普兰店市水利建筑工程公司

年 月 日

建 设

(监 理)

单 位

大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第51页 表1.5-3。

老虎沟水库除险加固工程
混凝土止水、 伸缩缝和排水管安装工序质量评定表
( 承包［ ］止水 号 )
合同名称: 大连市旅顺口区 小型水库除险加固工程 合同编号: SMGC11-15
单位工程名称

单元工程量

分部工程名称

施工单位
普兰店市水利建筑工程公司
单元工程名称、 部位

检验日期
年 月 日
项次
检查项目
质量标准
检 验 记 录
1
伸缩缝制作及安装
涂敷沥青料
混凝土表面洁净干燥, 涂刷均匀平整, 与混凝土粘接紧密,无气泡及隆起现象

2
粘贴沥青油毛毡
伸缩缝表面清洁干燥, 蜂窝麻面已处理并填平, 外露施工铁件割除, 铺设厚度均匀平整, 搭按紧密

3
铺设预制油毡板
混凝土表面清洁, 蜂窝麻面处理并填平, 外露施工铁件割除, 铺设厚度均匀平整、 牢固, 相邻块安装紧密平整无缝

4
Δ沥青井、 柱安装
电热原件及绝缘材料置放准确牢固, 不短路, 沥青填塞密实, 安装位置准确、 稳固, 上下层衔接好

项次
检测项目
设计值
允许偏差
( mm)
实测值

合格数( 点)
合格率
( %)
1
金
属
塑
料
橡
胶
止
水
金属止水片的几何尺寸
宽

±5

2
高( 牛鼻子)

±2

长

±20

3
Δ金属止水片搭接长度

不小于20, 双面氧焊

4
安装
偏差
大致积混凝土

±30

细部结构

20

5
Δ插入基岩部分

符合设计要 求

6
坝体排水管安装
拔管
排水管
平面位置

≤100

7
倾斜度

≤4%

8
多孔性
排水管
平面位置

≤100

9
倾斜度

≤4%

10
Δ排水管通畅性

通畅

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施 工
单 位
普兰店市水利建筑工程公司

年 月 日
建设
(监理)
单位
大连泛华工程建设监理有限公司

年 月 日
注 此表填写说明, 见《水利水电工程施工质量评定表填写说明与示例( 试行) 》一书, 第56页 表1.5-4。
老虎沟水库除险加固工程
混凝土浇筑工序质量评定表
( 承
