吉图珲铁路客运专线

施工阶段地质核实工作细则
( 征求意见稿)

长吉城际铁路有限责任公司( 吉图珲)

二〇一一年八月 吉林

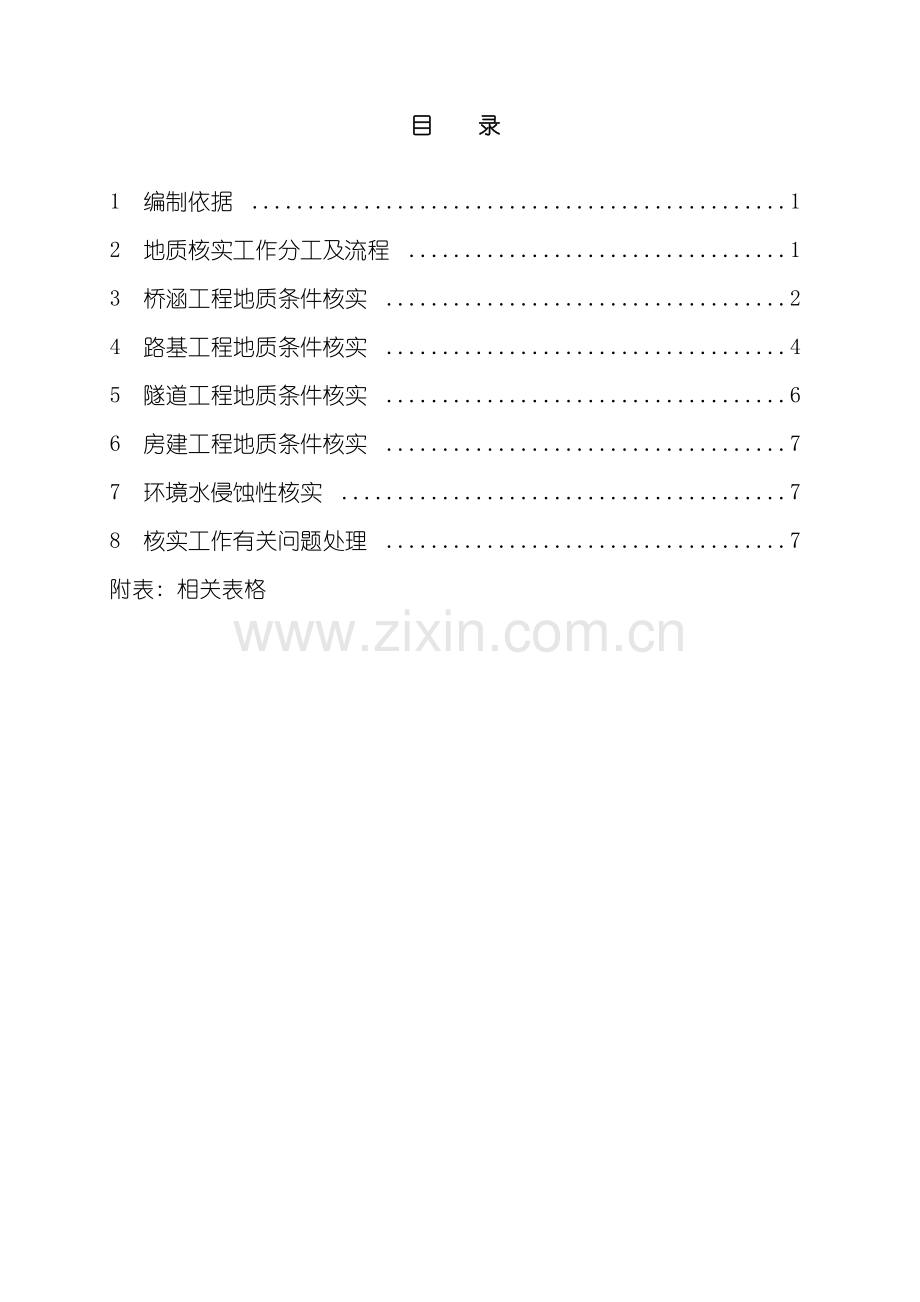

目 录

1 编制依据 1
2 地质核实工作分工及流程 1
3 桥涵工程地质条件核实 2
4 路基工程地质条件核实 4
5 隧道工程地质条件核实 6
6 房建工程地质条件核实 7
7 环境水侵蚀性核实 7
8 核实工作有关问题处理 7
附表: 相关表格

吉图珲铁路客运专线施工阶段地质核实工作细则
1 编制依据
1、 初步设计批复意见、 施工图审核意见
2、 《铁路工程地质勘察规范》( TB10012- )
3、 铁路客运专线各工点设计图和设计文件
4、 部颁各种( 客运专线) 铁路工程施工质量验收( 暂行) 标准
2 地质核实工作分工及流程
地质核实工作是指对设计采用地质资料的复核、 核实、 对照( 比) 、 验证, 其责任主体是施工单位和监理单位, 勘察设计单位主要承担配合工作; 当核实揭示的地质资料与原设计采用资料不符时, 设计单位洽建设单位共同研究确定后, 承担完成补充地质工作, 并修改设计全过程。
2.1 职责分工
施工单位: 地质核实的主体单位。① 正式施工前设计地质资料核对工作: 分工点采用静力触探、 标准贯入、 钎探等勘探手段核实地质条件, 分析并提出核实结果, 对核实勘探资料的真实性负责, 核实结果交监理单位签认后交设计单位; ② 施工过程中地基地质条件评判与检测工作: 按照设计文件和规范要求核实对比施工地质资料和设计地质资料, 按不同工程类型分部、 分项( 墩台、 工程类型、 工序等) 填写地质核实对照表并交监理单位核对签认。
监理单位: 对施工单位地质核实全过程检查, 并对施工单位地质核实结果进行核对签认, 对核实过程的真实性和核实结果的准确性负责。
设计单位: ① 对施工前的地质条件核对工作, 由现场验基人员对由施工单位核实并由监理单位签认的核实结果进行确认, 当核实地质资料与设计采用资料差异较大时, 研究安排具体措施( 如补勘) , 对由设计单位具体实施探查资料的准确性、 真实性负责; ② 对施工过程中地基地质条件进行评判与检测, 配合施工单位进行基槽检验工作, 对需要设计单位进行现场地质核实的项目进行现场确认, 对现场确认地质情况的真实性负责, 当现场核实地质资料与设计采用资料差异较大时, 研究相应处理措施。
2.2 工作流程
地质核实工作流程详见下图:
相关设计专业工程师

N
Y
专业互提资料修改单
地质条件
是否相符
视具体情况报工地设计组、 指挥部、 集团公司
设计组地质负责人
设计单位验基人员
监理单位人员

施工单位自检人员
现场地质技术人员
勘探单位补充钻探
设计、 施工、 监理
三方现场共同确认
分工点分段汇总, 每月10日、 25日报专册

施工地质核实工作流程图
3 桥涵工程地质条件核实
3.1 核实工作内容
根据《客运专线铁路桥涵工程施工质量验收暂行标准》铁建设〔 〕160号规定, 勘察设计单位地质人员应对桥梁全部明挖基础进行核实, 桩基础进行代表性核实。
( 1) 非可溶岩地区的摩擦桩: 原则上中桥可进行代表性核实, 每个中桥核实一根桩; 大桥、 特大桥一般可间隔5～8个墩台验一根桩;
( 2) 柱桩原则上每一个墩台现场至少核实一根桩; 可溶岩地区桩基原则上每一个墩台现场至少核实两根桩;
( 3) 大跨度或特殊结构的每个墩台现场核实一根桩;
( 4) 挖孔桩时每个墩台现场至少核实两根桩。
3.2 明挖基础
( 1) 基底为土层时采用标准贯入、 触探仪核实, 每个明挖基坑检实不少于5处。基底为岩层时现场观察, 对可能存在不均匀风化的岩层基坑, 应采用风钻在桥涵明挖基坑四角及中心各钻一孔进行核实, 钻探深度5m。
( 2) 核实要点: 基坑坑底及坑壁的地质情况、 分层描述是否与设计相符, 是否存在软硬不均及不均匀风化等设计地质资料未反应的不良地质现象, 承载力是否满足设计要求;
( 3) 施工单位、 监理单位全部进行核实。
( 4) 勘察设计单位全部进行现场确认。
( 5) 实际地质情况与设计资料出入较大时, 设计单位研究安排适当验证勘探。
3.3 桩基础
( 1) 挖孔桩
① 经过施工观察、 记录确定桩底以上地质情况。
② 基底为岩层时现场观察, 可能存在不均匀风化时, 由施工单位在桥梁挖孔桩桩底风钻钻探5m进行地质核实。
③ 施工单位、 监理单位全部核实。
④ 勘察设计单位对代表性的桩进行现场确认。
⑤ 实际地质情况与设计地质情况出入较大时, 设计单位研究安排适当验证勘察。
( 2) 钻孔桩
①、 经过施工观察、 记录确定桩底以上地质情况。摩擦桩要求每隔1m采集一袋碴样, 并冲洗干净, 每袋重不少于0.5kg, 岩性变化时必须加采。端承桩要求进入初估弱风化岩层每隔0.5m采集一带碴样, 并冲洗干净, 每袋重不少于0.5kg, 岩性变化时必须加采。。
②、 施工单位、 监理单位全部核实。
③、 勘察设计单位对代表性的桩进行现场确认。
④、 实际地质情况与设计地质情况出入较大时, 设计单位研究安排适当验证勘察。
( 3) 核实要点
① 柱桩基础: 经过施工单位取出的岩碴或岩碴样本、 施工记录确定弱风化岩面标高、 力学参数; 并与设计资料进行比对, 判别是否存在不均匀风化及软弱夹层现象;
② 摩擦桩基础: 根据岩碴或岩碴样本、 施工记录确定各个层位的标高及基本承载力, 关键在于明确主要持力层的标高、 厚度、 岩性变化情况、 力学性质, 并与设计资料进行比对判别。
③ 在发育有较大的溶洞、 孤石、 不均匀风化体或弱风化岩面斜坡明显的地段, 关键在于完整弱风化岩面标高的确认以及桩底岩溶发育情况和完整基岩厚度, 并与设计资料进行比对判别。
4 路基工程地质条件核实
4.1 核实工作内容
路基地质核实工作主要有: 路基地基条件、 低矮路堤及路堑基床条件及支挡结构基础条件、 地基处理、 取土场填料性质等。
主要工作手段: 采用静力触探、 钎探、 挖探、 标准贯入、 动力触探等手段, 进行地层岩性、 分层厚度、 物性指标、 比贯入阻力Ps及地基基本承载力等地质资料的核对, 必要时还应进行代表性载荷试验以核对地基土的承载力, 评判地基土是否与设计相符, 如地基土的地质条件与设计不符时应及时通知设计单位等有关各方, 核实或修改设计。
4.2 路基地基条件
① 对水文地质资料以及水塘的分布范围、 水深、 淤泥厚度、 防护标高等进行核实。核实有无泉眼和地下水露头等并对流量进行实测。
② 施工单位在施工前, 分工点、 分段落或地貌单元沿线路纵向每隔50～100ｍ在线路中心及边坡两侧采用静力触探仪( 必要时采用载荷试验) , 核对设计地质资料。
③ 核实重点是各种类型过渡段的地层纵横向变化情况; 软土、 人工填土等特殊岩土的分布与特征。
④ 对沿线两侧进行观察, 判定路基范围有无隐埋构筑物、 墓穴和坑洞等, 若有发现, 需及时通知设计单位现场核实。
⑤ 施工单位、 监理单位全部核实。
⑥ 勘察设计单位现场确认。
⑦ 实际地质情况与设计图相差较大时, 由勘察设计单位研究安排适当验证勘察。
4.3 地基处理工程
① 施工前进行路基地基条件核实。
② 地基处理过程中由施工单位记录各类桩基的施工地质情况, 特别是桩端持力层和桩体主要受力层的地质条件。
③ 施工单位全部核实, 监理单位按规定核实。
④ 勘察设计单位对桩基承载力试验和钻探取芯试验进行现场确认; 对洞穴处理范围及效果进行现场确认。对原地面处理、 桩长及地基处理深度进行现场核实。
4.4 路堑工程
① 路堑每一级开挖需对照设计文件核对边坡的水文地质和工程地质资料, 如地下水位、 地质分层等。
② 施工单位每30m进行一次地质素描, 施工至堑底标高后, 按左右侧分别绘制路堑正视图及代表性路堑横断面图。
③ 对岩层产状、 不利结构面、 节理裂隙发育程度、 岩土分界面、 软弱夹层等进行重点核实。当土石界面不清时, 采用钎探、 挖探等手段检验。
④ 当设计路堑弃方作填料时, 由施工单位取代表性样进行相关试验, 主要试验内容: 一般物理指标、 强度指标、 重型击实试验、 以及改良土重型击实试验和强度指标。
⑤ 施工单位全部核实, 监理单位按规定核实。
⑥ 勘察设计单位现场确认。
⑦ 实际地质情况与设计图相差较大时, 由勘察设计单位研究安排适当验证勘察。
4.5 低矮路堤及路堑基床条件
① 低矮路堤及路堑路堑开挖至设计标高后需核实基床强度及土质条件: 一般土质及软质岩石路堑采用静力触探、 动力触探或载荷板试验对基床土的土质特征和强度进行检测。
② 施工单位全部检验、 监理单位全部核实。
③ 当与设计不符时, 勘察设计单位现场确认。必要时进行补充勘察。
4.6 支挡结构明挖基坑
① 施工单位分段跳槽开挖, 经过施工观察、 记录确定坑底以及墙背地质情况。
② 基底为土层时采用静力触探、 标准贯入、 动力触探核实, 必要时采用载荷试验检测, 基坑纵向每15-20ｍ基坑检测1处, 且每个工点不少于3处。基底为岩层时现场观察, 对可能存在不均匀风化的岩层基坑, 采用风钻沿基坑纵向每10米钻探5m核实。
③ 施工单位、 监理单位全部进行核实。
④ 勘察设计单位全部进行现场确认。
⑤ 实际地质情况与设计采用情况出入较大时, 设计单位研究安排适当补充勘探。
4.7 取土场填料
① 施工单位采用钻探、 挖探等适宜手段取样化验核实填料类型。每个取土场不少于五处核实点。试验内容包括一般物理指标、 重型击实试验、 强度指标以及改良土重型击实试验、 改良土的强度指标) 。
② 施工单位、 监理单位全部核实。
③ 勘察设计单位全部现场确认。
④ 实际地质情况与设计地质情况出入较大时, 设计单位研究安排适当补充勘察。
5 隧道工程地质核实
5.1 核实工作内容
隧道地质核实工作主要有: 隧道洞口边、 仰坡地质条件; 隧道门端墙和翼墙、 挡土墙基坑; 洞身地质条件等。
5.2 隧道洞口边、 仰坡地质条件
① 核实方法参照路基工程地质核实( 路堑挖方工程) 。
② 施工单位全部检验、 监理单位全部核实。
③ 当与设计不符时, 勘察设计单位现场确认。必要时进行补充勘察。
5.3 隧道门端墙和翼墙、 挡土墙基坑
① 核实方法参照路基工程地质核实-支挡结构基坑工程。
② 施工单位全部检验、 监理单位全部核实。
③ 当与设计不符时, 勘察设计单位现场确认。必要时进行补充勘察。
5.4 隧道洞身地质条件
① 洞身开挖中, 施工单位应每一次开挖后及时观察、 描述开挖面地层的层理、 节理、 裂隙结构状况、 岩体的软硬程度、 出水量大小等, 核对设计地质情况, 并结合超前地质预报的成果进行分析研究确认, 判别围岩稳定性。
② 核实是否存在有害气体、 含气构造极其性质特征。
③ 结合设计图, 核实断层等地质构造的详细特征。
④ 施工单位、 监理单位全部核实。
⑤ 当与设计不符时, 勘察设计单位现场确认。
6 房建工程地质核实
根据基础型式不同采用相应的桥梁或路基工程地质核实方法。
7 环境水侵蚀性核实
① 一般情况下同一个地貌单元至少应取1组地下水( 地表水) , 若工点长度大于2km, 每2km加取1组, 其中每一处桥梁工程至少应采取1组水样( 若遇河道、 水渠、 排污沟、 水塘等水体, 加取地表水1组) , 路基工程根据工点长度可结合桥梁工程参考使用或加取。
② 施工单位、 监理单位全部核实。
③ 当与设计不符时, 勘察设计单位现场确认。
8 核实工作有关问题处理
( 1) 地质核实工作责任主体是施工单位和监理单位, 勘察设计单位主要承担配合工作。施工单位和监理单位应配备专职地质工程师开展地质核实工作。
( 2) 地质核实是在施工单位核实合格, 监理单位全部核实的情况下, 勘察设计单位进行现场代表性确认。
( 3) 各方核实结果发生分歧时, 由勘察设计单位最终决定。
附表: 相关表格
桩基础地质核实对照表
扩大基础地质核实对照表
路基地质核实对照表
隧道地质核实对照表

路基地质核实记录表
工程里程: dk266+200-dk267+825 工程名称:新建吉珲客运专线 编号:
核实范围:
DK266+380—DK266+480
核实项目:
基底
设计概况:
DK266+380—DK266+480段站场正线路基原设计要求基底进行AB组土换填, 因地质情况, 考虑季节性冻融影响, 现更改设计要求, 对基底进行水泥改良土填料( 水泥参量5﹪+C组细粒土) 分层碾压至相应部位要求。

核实概况:
对换填地段采用机械开挖, 挖到换填基底标高, 基底换填深度在( 1.6-2.1) m范围。试验人员对该区域地质做地基承载力检测, 均符合设计要求, 监理现场见证。

附 件:
1、 施工记录复印件
2、 现场照片
制 图

施工单位

监理单位

设计单位

隧道地质核实记录表
工程里程: 工程名称: 编号:
核实范围:

核实项目:
( 洞身、 基坑、 边坡等, 按相应细目编写)
设计概况:

( 简要描述相应细目设计地质内容)
核实概况:

( 描述相应细目核实地质内容)

附 件:
1、 施工记录复印件
2、 现场照片 ( 现场相应部位地质素描图或柱状示意图)
3、 勘探等需要资料复印件
制 图

施工单位

监理单位

设计单位

注明: 1、 桩和基坑核实采用桥梁相应表格型式, 表头修改; 2、 素描图指剖、 立或平面图。
