2022年二建公路重要知识点总结(9月第4期).pdf

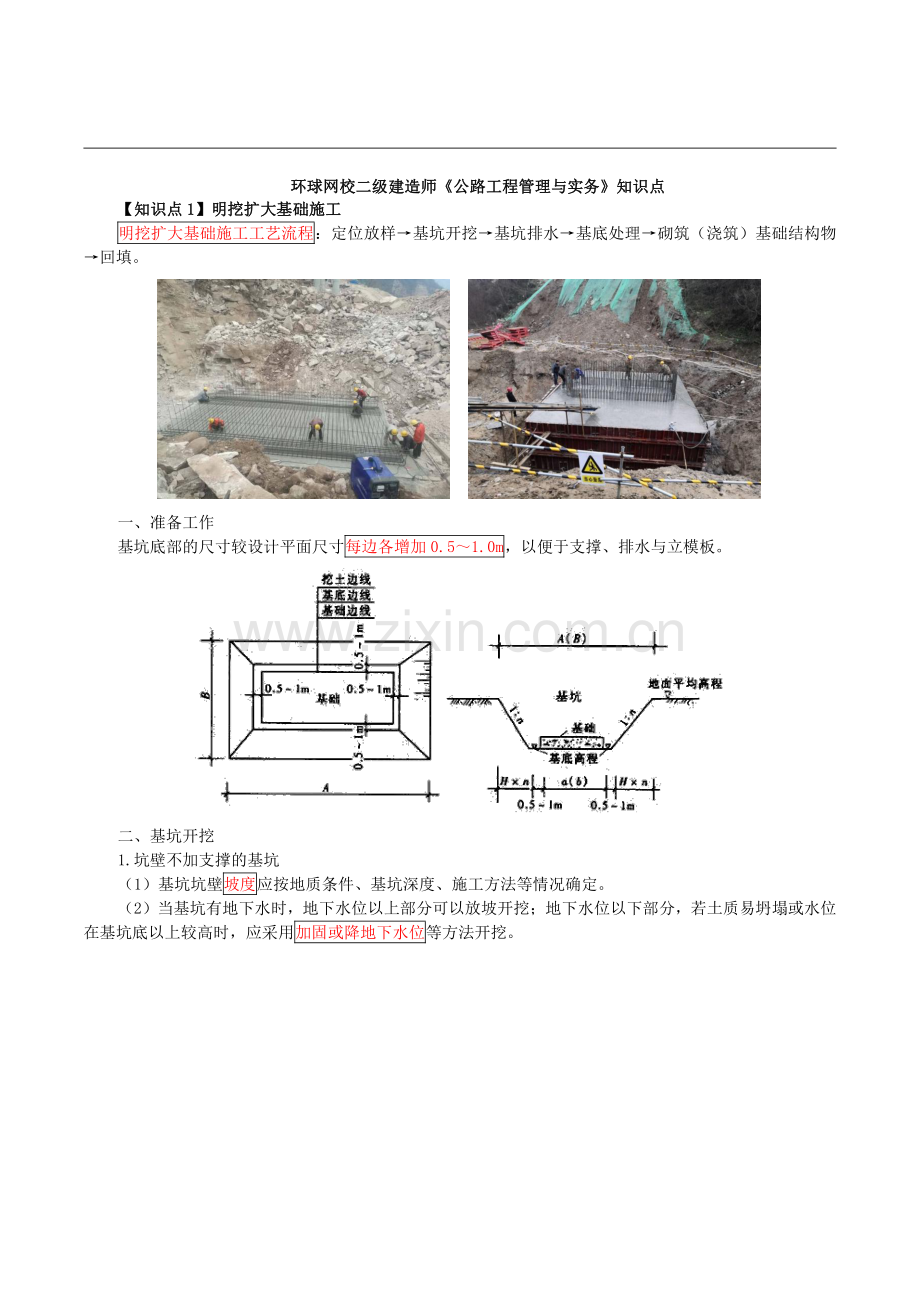

环球网校二级建造师公路工程管理与实务知识点【知识点 1】明挖扩大基础施工环球网校二级建造师公路工程管理与实务知识点【知识点 1】明挖扩大基础施工明挖扩大基础施工工艺流程：定位放样基坑开挖基坑排水基底处理砌筑（浇筑）基础结构物回填。一、准备工作基坑底部的尺寸较设计平面尺寸每边各增加 0.51.0m，以便于支撑、排水与立模板。二、基坑开挖1.坑壁不加支撑的基坑（1）基坑坑壁坡度应按地质条件、基坑深度、施工方法等情况确定。（2）当基坑有地下水时，地下水位以上部分可以放坡开挖；地下水位以下部分，若土质易坍塌或水位在基坑底以上较高时，应采用加固或降地下水位等方法开挖。挖土边线基底边线基碥边线Eo0.5-lm0.5-lm4(i?)地*平均高ft祛坑萃底离ITMc(6)Hxn0.5-lm0.5-laBl*s.o2.坑壁有支撑的基坑（1）挡板支护基坑开挖深度大于 5m。简易钢板桩：开挖深度不宜大于 4m。锁口钢板桩或锁口钢管桩：地下水位较高，开挖深度为 510m。钢板桩挡板受力过大时，应加设临时支撑。（2）喷射及锚杆加固喷射完成后，检查混凝土的平均厚度、强度，其值均不得小于设计要求，锚杆的平均抗拔力不小于设计值，最小拔力不小于设计值的 90%。混凝土喷射表面应平顺，钢筋和锚杆不外露。三、基坑排水1.集水坑排水法：除严重流砂外，一般情况下均可适用。2.井点降水法：适用于粉砂、细砂、地下水位较高、有承压水、挖基较深、坑壁不易稳定的土质基坑，在无砂的黏质土中不宜使用。3.其他排水法。（1）对于土质渗透性较大、挖掘较深的基坑，可采用板桩法或沉井法。（2）视工程特点、工期及现场条件等，还可采用帷幕法，即将基坑周围土层用硅化法、深层搅拌桩隔水墙、压力注浆、高压喷射注浆、冻结帷幕法等处理成封闭的不透水的帷幕。四、基坑施工过程中注意要点1.在基坑顶缘四周适当距离处设置截水沟。2.基坑顶面有动荷载时，其边缘与动荷载之间应留有不小于 1m 宽的护道。3.基坑施工不可延续时间过长，自开挖至基础完成，应抓紧时间连续施工。4.如用机械开挖基坑，挖至坑底时，应保留不小于 30cm 厚度的底层，在基础浇筑圬工前用人工挖至基底标高。5.基坑应尽量在少雨季节施工。6.基坑宜用原土及时回填，应分层夯实。362l-l明沟、集水井排水方法1一排水明沟；2集水并；3离心式水泵；4一设备基础或建筑物基础边线;5原地下水位线；6降低后地下水位线水泵房弯联管总?/丼点管原地下水水位基坑底靣、滤管降水后水位线【例题单选】桥梁基础施工的基坑排水方法中，井点降水法不适用于（）的土质基坑。A.无砂的黏质土B.地下水位较高C.坑壁不易稳定D.土质较差且有严重流砂【答案】A【知识点 2】人工挖孔桩施工【知识点 2】人工挖孔桩施工【2019 案例】【2015 多选】一、一般规定1.在无地下水或有少量地下水，且较密实的土层或风化岩层中，或无法采用机械成孔或机械成孔非常困难且水文、地质条件允许的地区，可采用人工挖孔施工。岩溶地区和采空区不宜采用人工挖孔施工。5察沆边捸有无裂缝动我距炕边後l.om设护通伉铥30cin现察沆型有无松戢话菹人工开挖钢丝绳活动提升架吊桶卷扬机防护栏杆I-护壁砼钢制组合模板2.挖孔桩施工现场应配备气体浓度检测仪器，进入桩孔前应先通风 15min 以上。挖孔作业时应持续通风，现场应至少备用 1 套通风设备。二、挖孔灌注桩施工的技术要求1.人工挖孔施工应制订专项施工技术方案。2.孔口处应设置高出地面不小于 300mm 的护圈，并应设置临时排水沟，防止地表水流入孔内。3.挖孔施工时相邻两桩孔不得同时开挖，宜间隔交错跳挖。4.采用混凝土护壁支护的桩孔必须挖一节浇筑一节护壁，严禁只挖不及时浇筑护壁的冒险作业。5.挖孔的弃土应及时转运，孔口四周作业范围内不得堆积弃土及其他杂物。6.挖孔达到设计高程并经确认后，应将孔底的松渣、杂物和沉淀泥土等清除干净。7.孔内无积水时，按干法施工进行混凝土灌注，并用插入式振动棒振捣密实；孔内有积水且无法排净时，宜按水下混凝土灌注的要求施工。三、挖孔灌注桩施工的安全要求1.施工前应制订专项安全技术方案并应对作业人员进行安全技术交底。2.桩孔内的作业人员必须戴安全帽、系安全带，安全绳必须系在孔口。3.桩孔内应设防水带罩灯泡照明，电压应为安全电压，电缆应为防水绝缘电缆，并应设置漏电保护器。4.人工挖孔作业时，应始终保持孔内空气质量符合相关要求。孔深大于 10m 时，必须采取机械强制通风措施。5.孔深不宜超过 15m，孔径不宜小于 1.2m。300mmrir孔深超过 15m 的桩孔内应配备有效的通信器材，作业人员在孔内连续作业不得超过 2h；桩周支护应采用钢筋混凝土护壁，护壁上的爬梯应每间隔 8m 设一处休息平台。孔深超过 30m 的应配备作业人员升降设备。6.桩孔内遇岩层需爆破作业时，应进行专项爆破设计，且宜采用浅眼松动爆破法。孔深大于 5m 时，必须采用电雷管引爆。桩孔内爆破后应先通风排烟 15min 并经检查确认无有害气体后，施工人员方可进入孔内继续作业。【例题多选】关于人工挖孔桩施工要求的说法，正确的有（）。【2015】A.孔口处护圈应与地面齐平B.挖孔桩施工应按桩号顺序一次开挖C.施工前应制定安全专项施工方案D.井孔内电缆应为防水绝缘电缆，照明电压不应大于 36VE.挖孔作业时，应经常检查孔内空气情况【答案】CDE【知识点 3】钻孔灌注桩施工准备工作【知识点 3】钻孔灌注桩施工准备工作【2020 单选】【2019 单选】【2017 多选】【2017 单选】【2016单选】一、钻孔灌注桩施工的主要工序钻孔灌注桩施工的主要工序有：埋设护筒、制备泥浆、钻孔、清孔、钢筋笼制作与吊装、灌注水下混凝土等。1.埋设护筒护筒作用：稳定孔壁、防止塌孔，隔离地表水、保护孔口地面、固定桩孔位置和起钻头导向。护筒常用钢护筒，要求坚固耐用，不漏水，其内径应比钻孔直径大，每节长度约 23m。钻孔完成，钻机泥浆泵V7浇筑漏斗irnfi?/7777797777.FiKkkkki钢筋笼泥浆土2/导管混凝土钻头W&灌注水下混凝土施工示意图可取出重复使用。2.泥浆制备钻孔泥浆由水、黏土（膨润土）和添加剂组成。泥浆作用：浮悬钻渣、冷却钻头、润滑钻具、增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止塌孔。【例题单选】钻孔灌注桩施工中，埋设护筒的作用是（）。【2020】A.固定钻机B.保护孔口地面C.截断地下水D.保证孔的垂直度【答案】B【知识点 4】钻孔【知识点 4】钻孔常用的方法有：螺旋钻孔、正循环回转钻孔、反循环回转钻孔、潜水钻机钻孔、冲抓钻孔、冲击钻孔、旋挖钻机钻孔。加钢护简（1）正循环回转钻孔：是利用钻具旋转切削土体钻进，泥浆泵将泥浆压进泥浆笼头，通过钻杆中心从钻头喷入钻孔内，泥浆挟带钻渣沿钻孔上升，从护筒顶部排浆孔排出至沉淀池，钻渣在此沉淀而泥浆流入泥浆池循环使用。特点：钻进与排渣同时连续进行，需设置泥浆槽、沉淀池。施工占地较多，机具设备较复杂。（2）反循环回转钻孔：泥浆输入桩孔内，然后泥浆挟带钻渣从钻头的钻杆下口吸进，通过钻杆中心排出至沉淀池内。特点：钻进与排渣效率较高，接长钻杆时装卸麻烦，钻渣容易堵塞管路。因泥浆是从上向下流动，孔混合液流向水龙头水龙头钻杆-钻杆，泥浆泵砂石泵钻机回转装置、钻机回转装置、/y/y/y/c/y/y/y/y:o4泥浆池泥浆池_新泥浆流向沉淀池沉淀池泥浆循环方向ri钻头钻头正循环原理图反循环原理图正循环和反循环回转钻原理图壁坍塌的可能性较正循环法的大，需用较高质量的泥浆。（3）冲击钻孔：适用于黄土、黏性土或粉质黏土和人工杂填土层，特别适合于在有孤石的砂砾石层、漂石层、硬土层、岩层中使用。关键点是泥浆护壁，泥浆太浓钻孔速度慢，泥浆太轻护壁容易坍塌。开始钻进宜慢不宜快，施工中注意垂直度校正，23m 后立即校正。（4）旋挖钻机钻孔：一般适用黏土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。对于具有大扭转动力头和自动内锁式伸缩钻杆的钻机，可适用微风化岩层的钻孔施工。通过钻斗的旋转、削土、提升、卸土和泥浆撑护孔壁，反复循环直至成孔。【例题单选】关于桥梁桩基使用冲击钻成孔的说法，正确的是（）。【2017】A.不适合于有孤石的砂砾石层B.开始钻进宜快不宜慢C.钻进过程中一定要保持护筒内的水头D.遇到倾斜岩石，不得采用冲击钻钻进【答案】C【知识点 5】成孔检查与清孔【知识点 5】成孔检查与清孔水龙头输送管旋转水龙头胶管濾柵娜回錯置泥浆ft沉淀池V/y/y/y/yii接头钻孔$i钻杆r钴扦i钻头钻头反循环钻进钻孔泥浆循环系统示意图口在钻孔达到设计要求深度后，应采用适当器具对孔深、孔径和孔的倾斜度进行检验，符合规范要求后，方可清孔。（1）清孔的方法有抽浆法、换浆法、掏渣法、喷射清孔法以及用砂浆置换钻渣清孔法等。不论采用何种清孔方法，在清孔排渣时，均必须保持孔内水头，防止塌孔。（2）清孔的质量要求：摩擦桩：孔底沉淀厚度应符合设计规定，设计未规定时对于直径1.5m 的桩，200mm；对桩径1.5m、桩长40m 或土质较差的桩，300mm。支承桩：沉淀厚度不大于设计规定，设计未规定时，50mm。在吊入钢筋骨架后，灌注水下混凝土之前，应再次检查孔内泥浆的性能指标和孔底沉淀厚度；如超过规定，应进行第二次清孔，符合要求后方可灌注水下混凝土。不得用加深钻孔深度的方式代替清孔。5.钢筋笼制作与吊装长桩骨架宜分段制作。一般要采用对焊，以保证焊口平顺。当采用搭接焊时，要保证焊缝不要在钢筋笼内形成错台，以防钢筋笼卡住导管。在钢筋笼外侧设置控制保护层厚度的垫块。钢筋笼起吊入孔一般用吊机，无吊机时，可采用钻机钻架、灌注塔架。.22软土g软H硬W觀(b)(a)端承桩与摩擦桩(a)端承桩：（b)摩擦粧1-桩；2-承台；3-上6.灌注水下混凝土（1）水下混凝土一般用钢导管灌注，导管内径为 200350mm，视桩径大小而定。导管使用前应进行水密承压和接头抗拉试验，严禁用压气试压。（2）混凝土坍落度要控制在 1822cm，灌注时间不得长于首批混凝土初凝时间。若估计灌注时间长于首批混凝土初凝时间，则应掺入缓凝剂。（3）混凝土拌合物运至灌注地点时，应检查均匀性和坍落度等，如不符合要求，应进行第二次拌合，二次拌合后仍不符合要求时，不得使用。（4）首批灌注混凝土的数量应能满足导管首次埋置深度（1m）和填充导管底部的需要。（5）在灌注过程中，导管的埋置深度宜控制在 26m，在灌注过程中，应经常测探井孔内混凝土面的位置，及时调整导管埋深。（6）为防止钢筋骨架上浮，当灌注的混凝土顶面距钢筋骨架底部 1m 左右时，应降低混凝土的灌注速度。（7）在灌注过程中，特别是潮汐地区和有承压水地区，应注意保持孔内水头。导營2_桩孔7r$Ws混凝土灌注示意图rfCi辦壤今-1.4.以.:wi【例题单选】灌注水下混凝土，导管使用前应进行（）。A.承压和抗压试验B.气密承压和接头抗压试验C.水密承压和接头抗拉试验D.闭水和抗弯试验【答案】C
