高速公路收费站照明分析方案.docx

秦皇岛亮耐照明科技有限公司 点亮世界，经久耐用——LED照明
高速公路服务区道路照明方案
（公司LOGO）
公司名称:秦皇岛市亮耐照明科技有限公司
联 系 人：
联系电话：
移动电话：
公司地址:
公司网站：
概 述
随着社会高速发展，能源消耗日益严重,地球上可用能源越来越少，国家“十一”五提出国内生产总值能源消耗降低20%的目标，强调要落实节约能源和保护环境的要求，把中国建设成一个可持续发展的能源节约型、环境友好型社会。
高压钠灯因其高亮度原因，长期以来一直是道路照明的主要照明灯具，但是，它的高电流、高功率、高能耗给环保和能源造成了巨大的浪费。第四代照明——固态照明(LED照明）经过几十年的研究和探索，已成为当今世界普遍认可和推广的高效节能型照明。2008年LED照明在奥运重大工程中的应用对于北京奥运会实现三大理念（绿色奥运、科技奥运、人文奥运)起到极好的展示作用，2009年初，为了推动中国LED产业的发展，降低能源消耗，中国科技部推出“十城万盏”半导体照明应用示范城市方案，该计划涵盖北京、上海、深圳、武汉等21个国内发达城市。
LED照明除了绿色环保之外，最大的亮点就是高节能、长寿命，LED照明实际节能是高压钠灯的60％左右，在科技发展已经成熟的今天,LED照明更换高压钠灯照明也就成为一种必然。

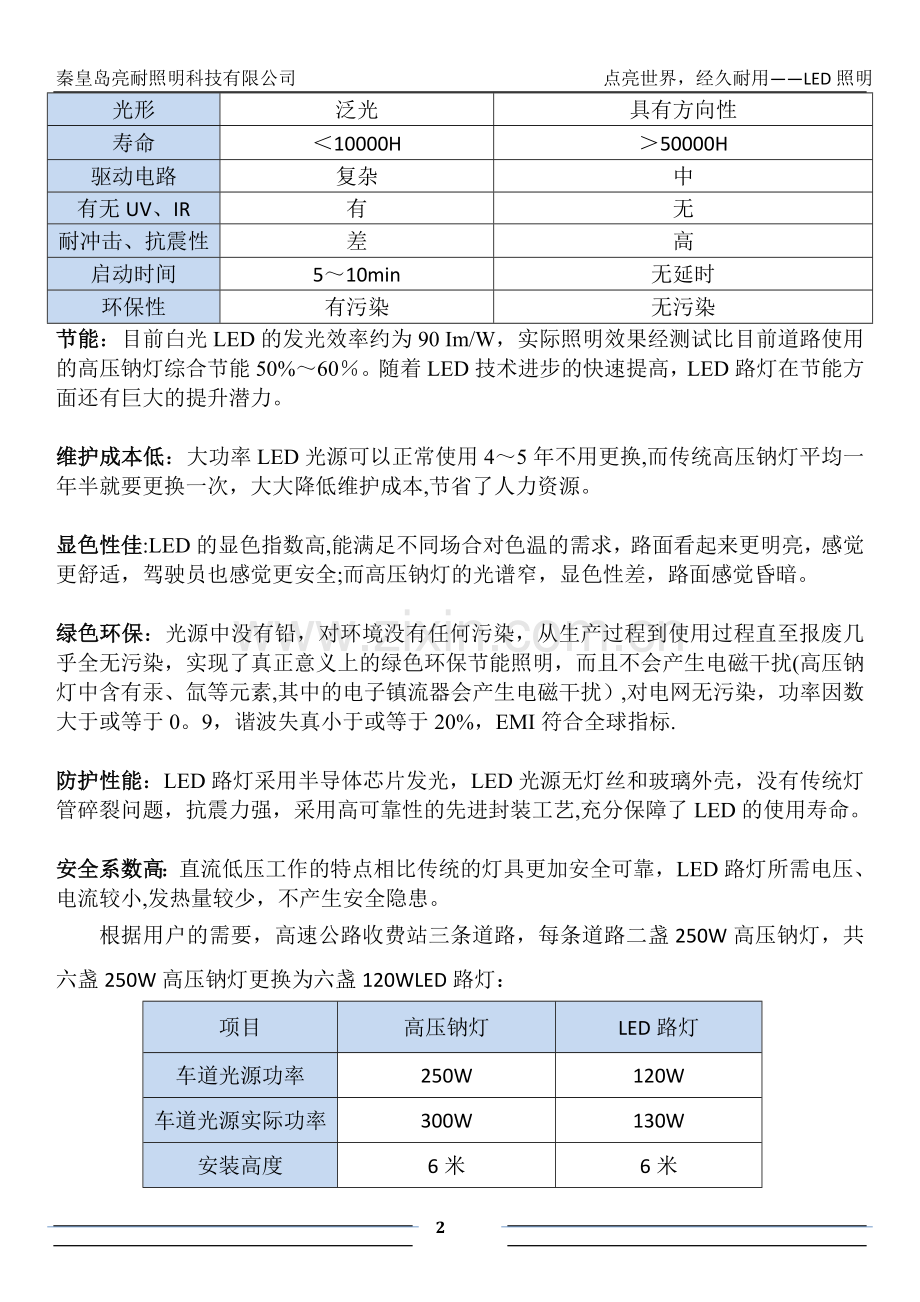

LED路灯和高压钠灯的比较

高压钠灯
LED路灯
发光效率
100～120LM/W
90LM/W
色温
2000~2500K
3500～4500K
显色指数
20～40
＞70
光形
泛光
具有方向性
寿命
＜10000H
＞50000H
驱动电路
复杂
中
有无UV、IR
有
无
耐冲击、抗震性
差
高
启动时间
5～10min
无延时
环保性
有污染
无污染
节能：目前白光LED的发光效率约为90 Im/W，实际照明效果经测试比目前道路使用的高压钠灯综合节能50%～60％。随着LED技术进步的快速提高，LED路灯在节能方面还有巨大的提升潜力。

维护成本低：大功率LED光源可以正常使用4～5年不用更换,而传统高压钠灯平均一年半就要更换一次，大大降低维护成本,节省了人力资源。

显色性佳:LED的显色指数高,能满足不同场合对色温的需求，路面看起来更明亮，感觉更舒适，驾驶员也感觉更安全;而高压钠灯的光谱窄，显色性差，路面感觉昏暗。

绿色环保：光源中没有铅，对环境没有任何污染，从生产过程到使用过程直至报废几乎全无污染，实现了真正意义上的绿色环保节能照明，而且不会产生电磁干扰(高压钠灯中含有汞、氙等元素,其中的电子镇流器会产生电磁干扰）,对电网无污染，功率因数大于或等于0。9，谐波失真小于或等于20%，EMI符合全球指标.

防护性能：LED路灯采用半导体芯片发光，LED光源无灯丝和玻璃外壳，没有传统灯管碎裂问题，抗震力强，采用高可靠性的先进封装工艺,充分保障了LED的使用寿命。

安全系数高：直流低压工作的特点相比传统的灯具更加安全可靠，LED路灯所需电压、电流较小,发热量较少，不产生安全隐患。
根据用户的需要，高速公路收费站三条道路，每条道路二盏250W高压钠灯，共六盏250W高压钠灯更换为六盏120WLED路灯：
项目
高压钠灯
LED路灯
车道光源功率
250W
120W
车道光源实际功率
300W
130W
安装高度
6米
6米
车道平均照度
25LM
85LM
月用电量
300×10×30×6÷1000=540　　
130×10×30×6÷1000=234
月节约电量
306度电
每月电费
540×0.8=430
234×0。8=187
每月节约电费
243元
注：按每天10小时工作时间计算
通过以上数据对比,我们可以发现LED路灯光照度要远高于高压钠灯（我公司实测收费站数据是25LM，不排除此灯安装以久,灯罩上有灰尘等外界原因），LED路灯在节电效应上比高压钠灯节约了60％，每月节约电费243元,一年下来,可以节约电费2916元。这还没有附加高压钠灯经常维护的费用和绿色环保上的优势。
高速公路服务区道路照明方案
在服务区实地勘测时，现在的高压钠灯只有很弱的光照到服务区入口和出口以外的地方,安装后的LED路灯，照明距离可否远一些？这次我司提供的LED路灯带有专利矩形配方透镜，通过该配光透镜后,配光曲线呈蝙蝠翼形,有效控制光线的出射角,合理控制光斑形状，使其在有效光照范围内光亮更加均匀，提高了照明效果,减少了眩光。
250W高压钠灯实景图 120WLED路灯图
产品售后服务承诺
为了更好地服务于用户，让用户能放心、安心、省心的使用我司的产品,秦皇岛市亮耐照明科技有限公司秉承“质量第一、服务第一“的经营理念，现做出如下承诺:
一、 我司保证所提供出厂的产品均按有关国家标准生产和检验的，产品是全新、
完整、未使用过的.
二、 产品质保期二年。我司产品自发货日起的二年内，若买方非人为因素而导致
产品损坏或不能正常使用，并向本公司提出书面申请,本公司负责将有缺陷产品免费召回维修、更换全新产品.
三、 用户对我公司产品提出质量异议，公司保证在接到用户提出异议后24小时
内作出处理意见.若需现场解决的，保证派出专业技术服务人员,并做到质量问题不解决服务人员不撤离。对每件用户反馈的产品质量问题及处理结果我公司将予以存档.
四、 如因不可抗拒因素导致我司产品损坏(地震、战争等），我司不承担缺陷产
品维修，更换而导致的劳务、材料、设备、工程或其他相关的连带费用.但可优先为购买我司产品的用户提供产品服务和技术支持,并按同类产品市场最低价优先提供。
序号
灯具名称
产品型号
色温
（K)
整灯功率(W)
功率因数
寿命
（小时）
防护等级
单价
（元）
1
LED
路灯
PG-120W
2700~6500
130
≥0。9
≥50000
IP65

注:
1、 双头LED路灯，每头60W。
2、 光源集成模块化.
3、 高导热铜镁铝合金散热器.
4、 高折射光学玻璃透镜。
5、 高效恒流驱动电源。

4
