029预制外墙板构造防水施工.doc

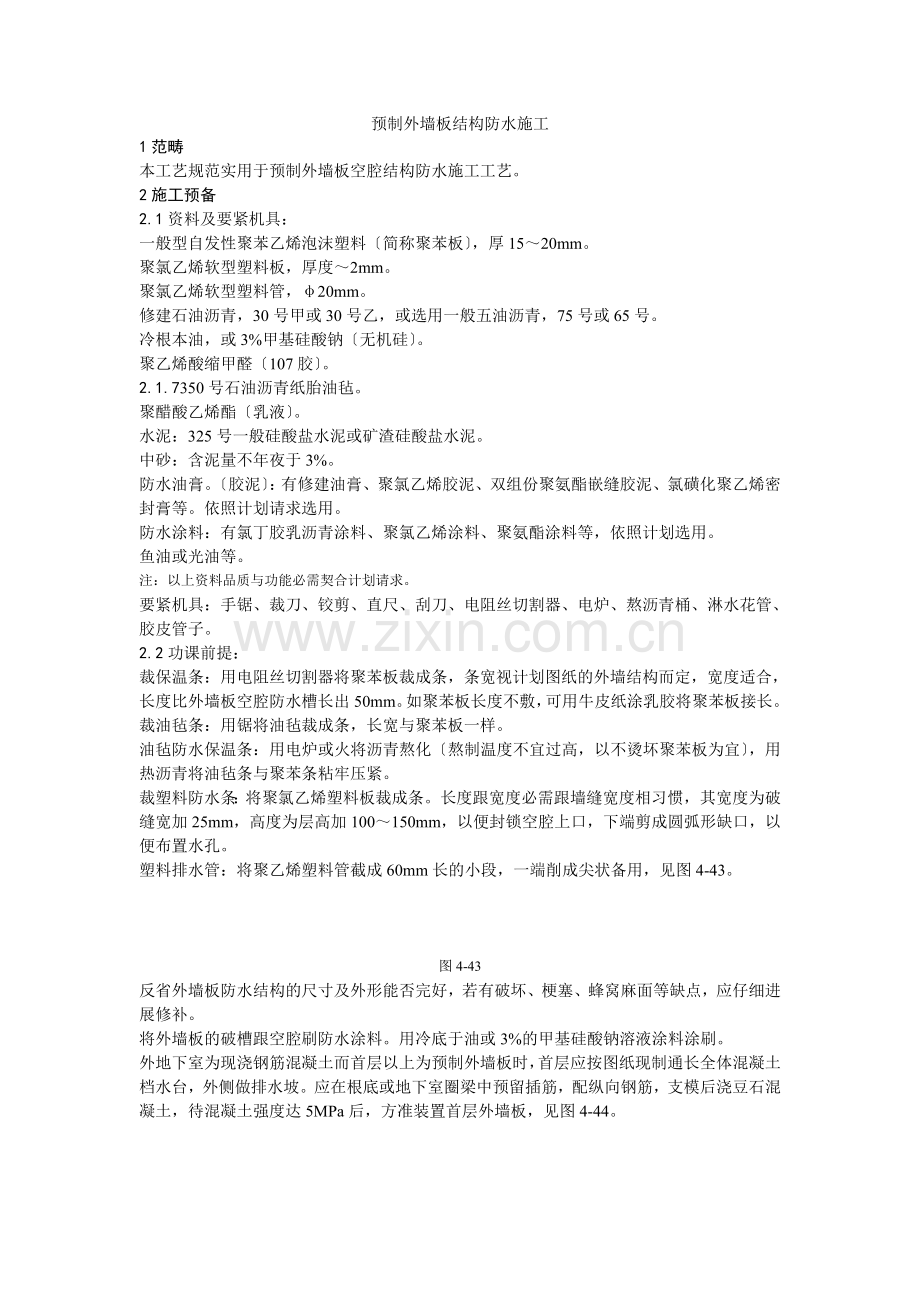

预制外墙板结构防水施工1范畴本工艺规范实用于预制外墙板空腔结构防水施工工艺。2施工预备2.1资料及要紧机具：一般型自发性聚苯乙烯泡沫塑料简称聚苯板，厚1520mm。聚氯乙烯软型塑料板，厚度2mm。聚氯乙烯软型塑料管，20mm。修建石油沥青，30号甲或30号乙，或选用一般五油沥青，75号或65号。冷根本油，或3%甲基硅酸钠无机硅。聚乙烯酸缩甲醛107胶。2.1.7350号石油沥青纸胎油毡。聚醋酸乙烯酯乳液。水泥：325号一般硅酸盐水泥或矿渣硅酸盐水泥。中砂：含泥量不年夜于3%。防水油膏。胶泥：有修建油膏、聚氯乙烯胶泥、双组份聚氨酯嵌缝胶泥、氯磺化聚乙烯密封膏等。依照计划请求选用。防水涂料：有氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氨酯涂料等，依照计划选用。鱼油或光油等。注：以上资料品质与功能必需契合计划请求。要紧机具：手锯、裁刀、铰剪、直尺、刮刀、电阻丝切割器、电炉、熬沥青桶、淋水花管、胶皮管子。2.2功课前提：裁保温条：用电阻丝切割器将聚苯板裁成条，条宽视计划图纸的外墙结构而定，宽度适合，长度比外墙板空腔防水槽长出50mm。如聚苯板长度不敷，可用牛皮纸涂乳胶将聚苯板接长。裁油毡条：用锯将油毡裁成条，长宽与聚苯板一样。油毡防水保温条：用电炉或火将沥青熬化熬制温度不宜过高，以不烫坏聚苯板为宜，用热沥青将油毡条与聚苯条粘牢压紧。裁塑料防水条：将聚氯乙烯塑料板裁成条。长度跟宽度必需跟墙缝宽度相习惯，其宽度为破缝宽加25mm，高度为层高加100150mm，以便封锁空腔上口，下端剪成圆弧形缺口，以便布置水孔。塑料排水管：将聚乙烯塑料管截成60mm长的小段，一端削成尖状备用，见图4-43。图4-43反省外墙板防水结构的尺寸及外形能否完好，若有破坏、梗塞、蜂窝麻面等缺点，应仔细进展修补。将外墙板的破槽跟空腔刷防水涂料。用冷底于油或3%的甲基硅酸钠溶液涂料涂刷。外地下室为现浇钢筋混凝土而首层以上为预制外墙板时，首层应按图纸现制通长全体混凝土档水台，外侧做排水坡。应在根底或地下室圈梁中预留插筋，配纵向钢筋，支模后浇豆石混凝土，待混凝土强度达5MPa后，方准装置首层外墙板，见图4-44。图4-443操纵工艺3.1工艺流程：做破缝防水做平缝防水做十字缝防水其余部位防水淋水实验3.2做破缝防水：插油毡防水保温条：当外墙板装置就位妥善后，破马上键槽钢筋焊接终了，在外墙节点组合柱钢筋绑扎前，将油毡防水保温条嵌插究竟，周边紧密，不得鼓出崩裂，也不得分段接插。油毡防水保温条的宽度应适合，避免浇筑墙体混凝土时。梗塞空腔。外墙板垂直缝作法见图4-45。图4-45纵墙；山墙插放塑料防水条：插放时要按实践宽度选用适合尺寸的防水条，避免过宽、过窄、脱槽、卷曲滑脱，若有上述景象应破刻改换。防水条的上部与档水台交代要紧密，下部插到排水歪坡上，以便封锁空腔防水，避免杂物失落入空腔内。施工时防水条必需随层同步从上往下拔出空腔内，严禁从外墙破面向后塞。在嵌插防水条前，要反省破缝空腔后的油毡防水保温条能否有破坏，应实时修补；将浇筑组合柱时洒出的灰浆石子等杂物清算洁净，如破缝过窄无奈清算时，此缝不克不及再做结构防水，应进展处置后用防水油膏嵌实填满，改做资料防水。塑料防水条自身存在弹性，便于曲折嵌插，并且作为勾缝灰浆的底模，因而用砂浆勾缝时，使劲不宜过年夜，以避免防水条脱槽形成空腔梗塞。3.3做平缝防水：平缝的防水后果要紧取决于外墙板的装置品质。因而，外墙板就位后要到达高低两板垂直平坦，垫块高度适合。做好被水、挡水台的爱护，保障平腔完好、平直跟疏通。将平腔内塞入油毡卷后，别处再勾下水泥砂浆。油毡卷作为勾缝砂浆的底模，勾缝时使劲要平均，不宜过年夜，避免将油毡推到外面去梗塞空腔。平缝防水做法见图4-46。当披水与挡水台于碰或之间用漏浆梗塞严无奈剔去时，此种缝应全体内填防水油膏或胶泥，外勾水泥砂浆。当平缝过宽或被水破坏，被水向里错台过年夜时，要在缝内先塞“6”字或“8”字型油毡卷，外勾水泥砂浆。见图4-47。3.4做十字缝防水：在勾破缝、程度缝砂浆之前将半圆型塑料排水管拔出十字缝内，可伸出墙皮15mm，并向下倾歪。施工前应反省破缝上端塑料条与挡水台打仗能否紧密，高度及卷翻能否适合，若有漏洞必需用油膏密封。下层塑料条的上端应塞在破墙后侧，封严上口，下层塑料条下端插到下层外墙板的排水坡上。十字缝防水做法如图4-48。3.5其余部位的资料防水：阳台包含反槽阳台、平板阳台防水：阳台的上、下侧破缝必需用油膏嵌缝，外勾砂浆爱护，下缝嵌油膏的长度两头各很多于30cm，上缝如遇瞎缝时，要剔出20mm20mm漏洞，清算洁净，涂刷冷根本油后，再嵌入油膏，侧破缝与下层墙板空腔破缝交代处应通长嵌入油膏，做好排水坡，留排水管。相邻两块阳台板间缝高低都要勾缝，两头用油膏嵌填密实。阳台防水做法见图4-49。图4-46雨罩、遮阳板防水做法参照阳台防水。女儿墙防水：当采纳结构防水时，要与外墙板平缝、破缝做法一样，内侧破缝应嵌防水油膏。当采纳资料防水时，必需使平缝、外破缝、顶缝、内破缝交圈密封，内破缝嵌油膏应与屋顶油毡防水搭接。女儿墙顶部做豆石混凝土压顶并做泛水向内做泛水。种种穿墙管洞必需按计划请求嵌填油膏。在平、破缝遇有穿墙管洞时，必需整条嵌填油膏。在结构施工时，为挂外架子在墙上留的洞，该当用防水砂浆梗塞，在距外表2cm处嵌塞防水砂浆，别处再用砂浆寻平。3.6外墙勾缝后，应涂刷防水涂料两道，厚度应不小于，避免因砂浆膨胀发生裂痕渗水。3.7油膏嵌缝施工时应留意以下多少点：嵌缝部位的下层外表，必需平坦、坚固、枯燥，并应将缝内打仗面的灰尘、杂物清算洁净，而后刷冷根本油一道，按油膏汽油=37配制成冷根本油，待其枯燥落后展嵌缝处置。嵌缝时将现成的油膏搓成20mm直径的条状塞入缝内，再用溜子压实，或用嵌缝枪挤嵌在缝内；如气温低油膏发硬，可将油膏恰当加热进展硬化烘烤温度在60以下，用刮刀填入缝内压实。嵌缝油膏必需逐段压实，使其粘结结实，不得有断裂。剥落、启齿、下垂等景象；油膏嵌后，外表涂刷冷根本油一道，将油膏双方缝涂严，再用溜子压平、压实。为了避免粘手，施工时可在手上、溜子上抹年夜批鱼油或光油，不得用机油，免得粘结不牢形成缝处渗水。3.8淋水实验：淋水实验是外墙板防水施工最初一道工序，在空腔防水全体做完后，未进展外装修之前，必需仔细进展淋水实验，并做出试水记载。4品质规范4.1保障工程：用于防水的种种资料的品质、技巧功能，必需契合计划请求跟施工规范的规则；必需有运用阐明书跟品质认证文件。并有“准用证，运用前做复试。外墙板、女儿墙板防水结构必需完好，型号、尺寸跟外形必需契合计划请求跟有关规则，构件还应有出厂及格证。外墙板、阳台、雨罩、女儿墙板等装置就位后，其标高，板缝宽度、坐浆厚度应契合计划请求跟施工规范的规则。油膏嵌缝必需紧密，粘结结实，无开裂，板缝两侧掩盖宽度超越各不小于20mm。防水涂料必需平坦、平均，无零落、起壳、裂痕、鼓泡等缺点。4.2根本工程：外墙板、阳台板、雨罩板、女儿墙板等接缝防水施工实现后，要进展破缝、平缝、十字缝的淋水实验反省。对淋水实验发觉的咨询题，要查明渗漏缘故，实时修缮，修后接着做淋水实验，直到不再发作渗漏水时，方可进展外饰面施工。对渗漏点的部位及修缮状况应仔细做记载，表明详细地位，作为技巧资料列入技巧档案备查。嵌缝油膏外表平坦密实，冷根本油要平均，嵌缝的爱护层粘结结实，掩盖紧密。5制品爱护5.1填塞嵌缝膏及涂刷防水涂料时，不得净化墙面及门窗等处。5.2修补渗漏点处时，应留意爱护已做好的墙面、阳台、雨罩等处的装潢面层。6应留意的品质咨询题6.1外墙板装置偏向年夜：板底垫灰过多，会使被水超高，形成平腔敞口；板底垫灰太少，形成下缝于碰，无空腔排水：板底垫灰不平，发平生腔一端积水排水不畅，并会形成破缝上卜宽度不等，保温条、防水条施工艰苦；吊装外墙板时，高低两块不在一个程度面上，披水及挡水台干碰，形成毛细管吸水渗透室内；板自身多少何尺寸不规格，有偏差，也会发生上述景象。因而，空腔防水与外墙板装置品质关联亲密。6.2渗漏水：塑料管零落、卷曲、歪歪、过软，勾缝后不克不及构成破缝空腔，形成渗漏水。塑条上端与挡水台不封口，下端不放在板的排水坡上；破缝、平缝内的漏灰等杂物不清算洁净；墙板缺损不修补好或修补办法不准确，形成渗漏。破缝、平缝勾缝使劲过年夜，将破缝塑料条挤压变形或与防水保温条靠贴，使破墙排水不良；或将平腔中所填油毡条卷挤压向后靠贴挡水台梗塞平腔，形成渗漏。阳台、雨罩、女儿墙等处做资料防水部位，施工品质不契合请求，发生渗漏水。7品质记载本工艺规范应合备以下品质记载：7.1构件出厂及格证。7.2防水资料应有出厂证实书，运用阐明书，抽样测验讲演，准用证及防伪标记。7.3外墙板淋水实验记载。7.4荫蔽反省记载。
