电缆槽施工方案.doc

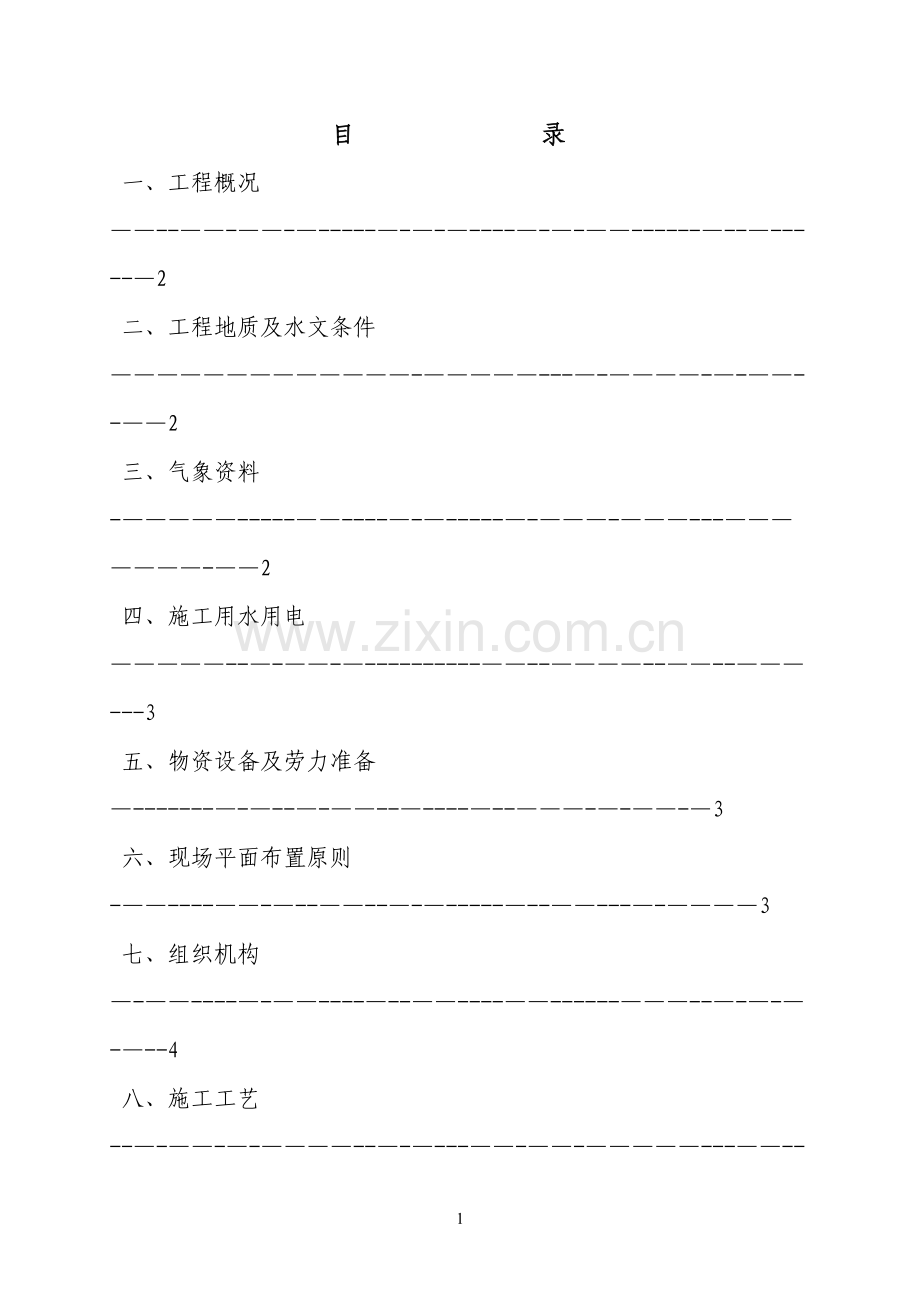

目 录
一、工程概况——--——-——-—-----—-—-—----—-—-——------—--—-----—2
二、工程地质及水文条件—————————————-—————---—-————-—-——--——2
三、气象资料-—————-----——----—-—-----—-———-———---———————-——2
四、施工用水用电—————--—-——-—----------——--————--——--———---3
五、物资设备及劳力准备—-------—-—--—-——--—----—--———-—-——-—3
六、现场平面布置原则-——----——-—--——--—-—-----—--——---—-————3
七、组织机构—-——----—-——----—--——----——------———--—-—-—-—--4
八、施工工艺--—-——-—-————--—-—---——-——-—————---——--——-————-4

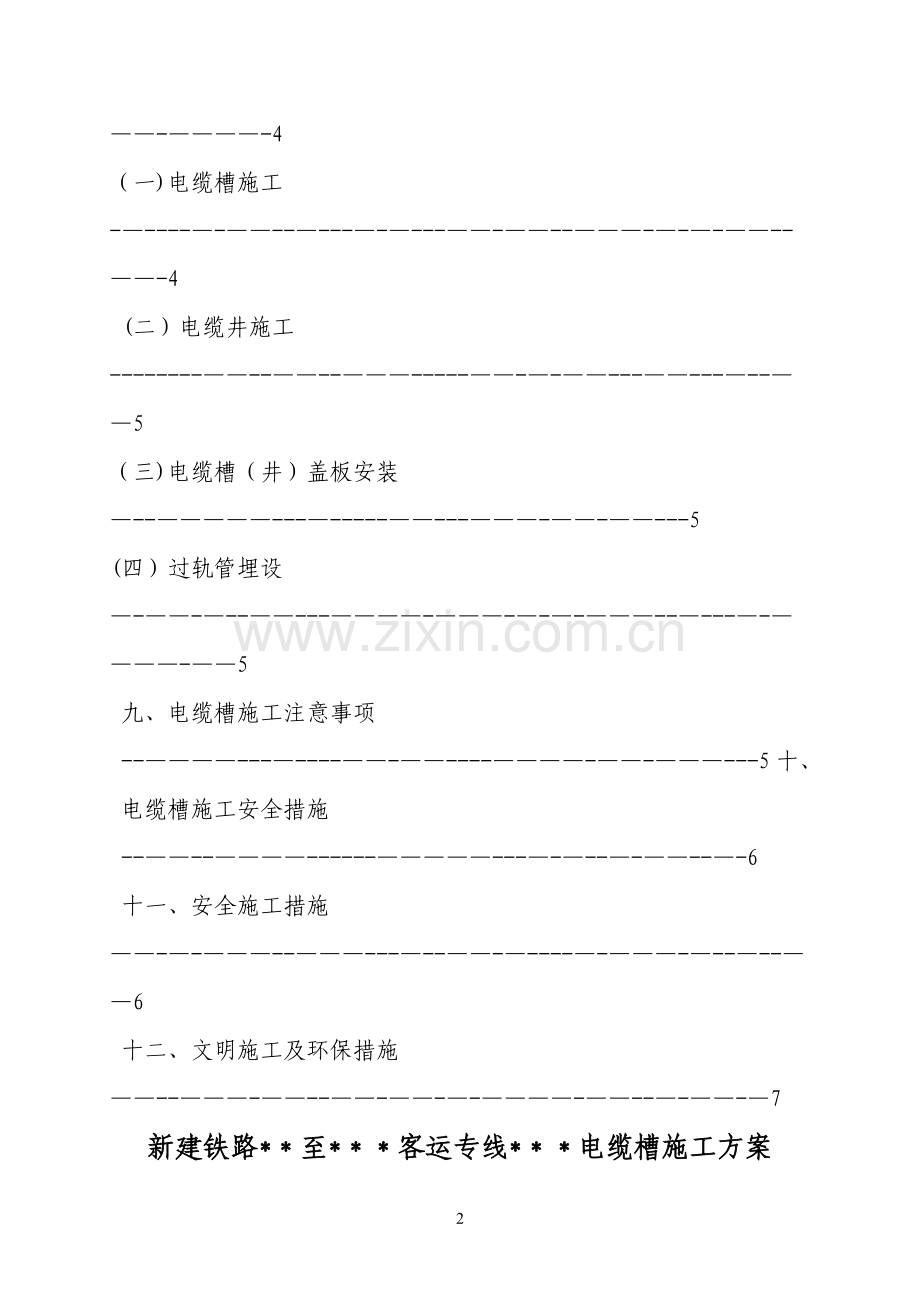

（一)电缆槽施工-—----—-——--—---—-—---——-——--———-—-—-——--——-4
(二）电缆井施工--------——--——--———-----——-—-——---——---—--——5
（三)电缆槽（井）盖板安装—--—————---—-----——---———-——-——---5
(四）过轨管埋设—-——-—--——---————-———-—-—-———--—---—-————-——5
九、电缆槽施工注意事项--————---—----——-——----————-——-———---5十、电缆槽施工安全措施--——--————------—————---—-—--—-——--—-6
十一、安全施工措施——-—-———--———---—--——-—----—-———-—--—--——6
十二、文明施工及环保措施——--———-——--——-——-—-————-——--—-——-—7
新建铁路*＊至*＊＊客运专线*＊＊电缆槽施工方案
一、工程概况
＊＊＊站场工程位于＊*＊＊*＊＊*郊外，站场总长度共计2。868Km，起讫里程为DK＊＊+*＊*—DK*＊+**＊.线路横向穿越＊＊＊＊*，施工作业面被一分为二,以＊＊***为界，小里程方向地势平缓，地表土质相对较好，大里程地势高低起伏、虾塘遍布，地表为软质土，含水量大。
本站场工程通信信号电缆槽采用净宽350mmⅹ净深300mm、电力电缆槽采用净宽200mmⅹ净深300mm.通信信号分槽设置时，信号电缆槽采用净宽300mmⅹ净深300mm，通信电缆槽采用净宽200mmⅹ净深300mm.电缆槽上下路肩时，弯曲角度不小于120°.
二、工程地质及水文地质条件
该地区属于海相冲积平原，地势较低,地质作用以沉积为主，广泛分布着不同厚度的软土，其中以淤泥质粉土为主，局部为淤泥质粘土，具有含水量大,压缩性高、透水性、渗透性差和强度低的特点。
站场周边遍布水渠、虾塘,纵横交错，地表水极为丰富。水量受季节影响明显，雨季河水往往暴涨，旱季河水流量锐减，甚至干枯。沿线附近多数沟渠满存地表水.在平原地区,地下水埋藏浅，一般为地表下0。5～4.0m。
三、气象资料
本区气候属于暖温带亚湿润大陆性季风气候区,四季分明，冬季寒冷干燥，春季大风频繁，夏季炎热多雨,雨量集中,秋季冷暖变化显著.降水量多集中在七、八月份，约占全年的70%，大风多集中在三、四月份,大雾天气则多发生在冬天且由南向北逐渐增多。历年平均初霜期在11～12月，终霜期在历年3~4月间，全年以东北风和西南风居多。
四、施工用水、用电
施工用水自塘黄公路东侧生活区处接引。施工用电由沿线布设两台变压器提供.
五、物资、设备及劳力准备
1、大综材料来源确定后要及时编制材料采购计划,同时在材料进场前一定要做好各种原材料的试验、检验工作，材料经检验合格后大批量进场。各种材料采购前要询价做市场调查，进行招标采购。
2、施工方案、施工方法明确后要及时组织设备进场，大型设备、特殊设备进场后要组织有关人员进行验收，以确保大型设备的安全运行。大型设备进场前要了解进场路线，明确设备卸车地点,做到卸车地点合理,避免发生不必要二次倒运。
六、现场平面布置原则
1）充分利用现场周围的既有道路，并对既有道路进行整修加固，少占池塘或农田,道路两侧设排水沟。
2）生产、办公区应布置在交通、通信等方便地区，并靠近施工现场，电力供电充足的地方。
3）做好生活及工作区的绿化工作，同时要树立企业形象,做好对外宣传工作。
4）现场生产、生活、工作区域要充分考虑环境保护的要求，生产、生活垃圾要集中排放和处理，特别要处理好扬尘、防止污染池塘内的水产品.
七、组织机构
经 理
生产负责人
技术负责人

工程
部

安质
部
物资设备
部
计划合同
部

财务
部

办公室

八、施工工艺：
（一）、电缆槽施工
电缆槽安装时应采用专用机械在无水条件下切除基床表层级配碎石，切除范围至电缆槽内侧壁以外5cm。切除后于槽底铺设透水砾石或碎石,碎石顶部设2cm厚的M7。5水泥砂浆找平层后安装电缆槽，电缆槽安装完毕后采用C15混凝土回填内侧基坑并及时施工槽外混凝土护肩。电缆槽与接触网立柱、声屏障碍基础间缝隙采用M7。5水泥砂浆或C15混凝土灌实.
电缆槽一般采用机械或人工吊装。盖板式电缆槽节间采用M7。5水泥浆勾缝,整体式电缆槽槽节对接时应在接口处涂抹沥青。
（二） 、电缆井施工
电缆井采用人工或机械挖坑,现场采用混凝土现浇，电缆井其周边超挖部分采用C15混凝土浇注,底部设10cm厚C15混凝土垫层，电缆井开口与电缆槽连接处内侧应采用M7.5水泥砂浆顺接抹平，以防棱角划伤线缆；连接错开处应采用M7.5水泥砂浆封堵，以防其他杂物进入。
（三） 、电缆槽（井）盖板安装
为保证盖板安装平整牢固并防水，电缆槽（井）盖板安装前应在电缆槽（井）顶面涂抹沥青后再安装盖板，安装前应保证各类线缆敷设完毕。
（四） 、过轨管埋设
过轨管施工采用人工或机械挖槽，槽底设C15混凝土基础，厚不小于0。1m.对于路堤地段，应在路堤填筑至基床底层顶面后埋设，对于基床表层换填地段的路堑应在基床表层范围内原状岩（土）挖除后埋设；基床表层以下的基坑应采用C15素混凝土回填，待混凝土强度达到设计强度的70％以后再施工基床表层级配碎石。对于基床表层不换填地段的硬质岩石路堑，应在路堑施工至路基面高程后埋设，基坑内全部采用C15素混凝土回填。
九、电缆槽施工注意事项
1. 电缆槽（井）施工及过轨管埋设应按设计要求的位置、形状、尺寸与线下工程同步施工,不得因其施工而损坏、危及路基的稳定与安全。
2. 电缆槽（井）泄水孔内埋设镀锌铁丝网以防鼠类等其他小动物进入,铁丝网安装位置要准确,同时电缆槽（井）施工完成后应保证泄水孔排水顺畅。
3。 电缆槽与级配碎石、接触网支柱、之间的间隙用沥青混凝土填塞密实,填塞材料、密实度要符合设计要求，防止表水渗入路基本体。
4. 电力电缆槽在路基路堤坡脚或路堑地段的侧沟平台完成后,内夯填中粗砂。
5。 电缆槽施工时不应破坏侧沟和侧沟平台、堑坡坡脚及路肩边坡。
6。 电缆槽施工及过轨管理埋设按设计要求的位置、形状、尺寸等施工。
路桥、路隧连接处过渡电缆槽应平顺连接，弯曲角度应符合设计要求。
十、电缆槽施工安全措施
1. 电焊工必须持证上岗,岗前必须对作业人员进行安全教育和技术交底。
2. 搬运电缆槽时，必须清理通道障碍物，避免绊倒伤人。
3. 注意施工用电安全，现场电箱阀门应上锁，并设专人看护。
4. 作业前对工具、电线接头、电箱等进行检查。
十一、安全施工措施
1、施工现场布设醒目的安全标志，作业人员必须戴安全帽,正确使用个人防护用品,禁止穿拖鞋、高跟鞋或光脚进入施工现场，班前、班内禁止饮酒。
2、教育职工增强自我保护意识，进行正确的施工操作，特别是下管工作一定要注意安全吊装。
3、施工现场安全保证措施：抓好现场管理，搞好文明施工，施工现场设立各种安全警示牌，危险区段设立栏杆和标牌，做到灯明、路平。
4、加强工地用电管理，保证绝缘良好。用电点设开关箱并加锁，施工中加强对机具、电器设备的检查和维修,设专职电工检修维护电力线路。各种施工机械和电器设备均设置漏电保护器确保用电安全。线路架设高度和照明度必须符合标准，严防行车运行机械损坏输电线路，杜绝机毁人伤，夜间施工保证足够照明.
5、地下工程施工必须严密注视地下管线的安全，施工前应先与有关单位联系,请求配合，查明地下管线走向和位置,做到“三不施工"，即不摸清地下设施位置不施工，影响设施正常运转不施工，没采取有效防护措施不施工.必须采取使用电缆探测器和挖探沟等行之有效的手段探明电缆管线的确切位置，做出明确的标志.严禁在电缆、光缆、管道3m范围内使用大型机械作业.禁止在既有电杆、电线等设施上搭挂临时线。施工便道通过电缆处时,必须设有可靠的防护手段。行车线路上装卸路料,轨道设施的预铺必须注意保护好信号设备，不得损坏和私自移动。大型机械施工时应对周围建筑物设好防护并留有足够的安全距离,土石方的开挖和弃土不得危及周围建筑物的安全和使用。
十二、文明施工及环保措施
1、严格执行施工现场文明施工和环卫保护的管理制度。
2、施工范围要严格控制，不在范围以外，搭设、临设、停放机具、材料等.
3、施工范围内的土方要苫盖，施工作业面用硬式围挡搭建，围挡上策安装红色警示灯。
4、现场施工人员一律佩戴安全帽，非施工人员一律不得进入施工现场。
5、严格禁止生产、生活污水乱到乱放,防止污染施工环境和附近居民、单位的环境。
6、 防止粉尘
（1）施工现场道路实施撒水防尘措施,以确保道路不扬尘。
(2）粉尘材料采取封闭措施，运输时防止遗撒，飞扬。
（3）运输车辆不能装载过满，车帮顶部拍实，并覆盖苫布，以免沿路遗撒，进出场地设专人清洁车轮。
7、 防止噪音
采取降噪措施：空压机等采用防护棚隔离；夜间严格控制强噪音施工.
8、 交通安全
(1）施工现场设围栏，做到施工现场与社会严格区分，确保施工与社会的安全。施工时，做好道路交通疏导。
（2)施工道路沿线各出入口畅通，并设明显的标志，防止发生任何交通事故。
