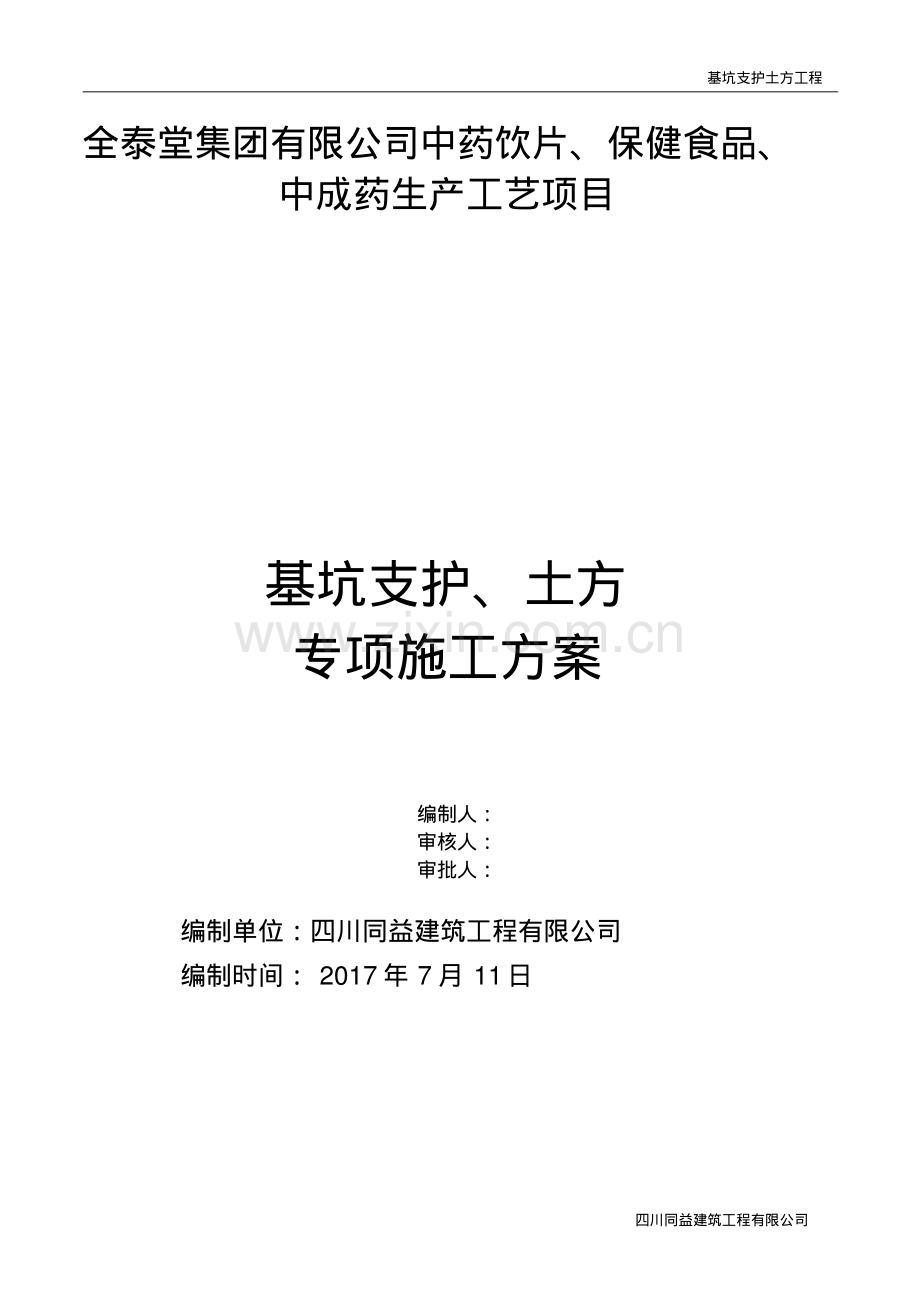

基坑支护土方工程四川同益建筑工程有限公司全泰堂集团有限公司中药饮片、保健食品、中成药生产工艺项目基坑支护、土方专项施工方案编制人：审核人：审批人：编制单位：四川同益建筑工程有限公司编制时间：2017 年 7 月 11日基坑支护土方工程四川同益建筑工程有限公司目 录第一章工程概况 .11、概述 .1第二章编制依据 .1第三章基坑设计方案 .1第四章基坑施工组织方案.6第五章本工程用电、用水计划.9第六章基坑施工流程及施工作业方案.10 6.1 基坑边坡开挖，土方挖运施工作业方案.10 6.2 机械旋挖桩施工方案.11 6.3 土方开挖流向：.16 6.4 基坑支护钉墙锚喷作业施工方案.16 第七章轻型井点降水施工工艺及现场明排水措施.19 7.1 施工设备准备 .19 7.2 施工工艺 .19 7.3 施工技术措施及质量保证措施.20 7.4 现场明排水措施.21 第八章工程质量保证措施.21 第九章安全施工技术措施.22 9.1 建立安全保证体系.22 9.2 强化安全生产管理.22 第十章工期保证措施 .23 第十一章文明施工措施 .24 第十二章雨季、夜间施工及防止噪音措施.25 12.1 雨季施工措施 .25 12.2 夜间施工措施 .26 12.3 防止噪音措施 .26 第十三章应急救援预案 .26 13.1、危险源的确定.26 13.2、现场施工人员组织.27 13.3、应急响应 .28 基坑支护土方工程四川同益建筑工程有限公司1 第一章工程概况1、概述工程名称：全泰堂集团有限公司中药饮片、保健食品、中成药生产工艺项目工程地点：遂宁市开发区龙兴路建设单位：四川全泰堂集团有限公司设计单位：四川省医药设计院有限公司勘察单位：四川正盛岩土工程勘察设计有限公司监理单位：遂宁市广厦工程监理有限公司施工单位：四川同益建筑工程有限公司全泰堂集团有限公司中药饮片、保健食品、中成药生产工艺项目地下消防泵房水池基坑基坑支护、土方工程，由四川全泰堂集团有限公司投资建设。本项目地块位于遂宁市开发区龙兴路，东侧为中治公司工地（修建安置房），西侧村道路，北侧为山坡，南侧为龙兴路。基坑总面积约242m2，确定基坑坡顶线周长约为66m。第二章编制依据1、建筑地基基础工程施工质量验收规范(GB-5020-2002)2、建筑地基基础设计规范(GB5007-2011)3、建筑边坡工程技术规范(GB50330-2002)4、复合土钉墙基坑支护技术规范(GB50739-2011)5、建筑地基处理技术规范(JGJ79-2013)6、建筑基坑支护技术规程（JGJ-120-2012）7、建筑基坑工程监测技术规范（GB50497-2009）第三章基坑设计方案本工程基坑支护设计方案根据基坑开挖深度结合周边环境建筑等影响和地质资料等条件，基坑支护土方工程四川同益建筑工程有限公司2 采取重点部位重点防范原则，对基坑边坡进行安全支护，根据本工程的特点，现对本项目的技术性文件(施工方案)作出说明如下：（1）基坑深度：根据底板结构图，本工程0.00相当于黄海高程 326.800m，下表地下室情况为相对标高。表 1 地下室情况 0.00（m）底板厚度（m）坑底标高（m）实际挖深（m）备注 1 备注 2 326.800 0.3 322.000 4.8 开挖深度不包括集水坑室内地坪为 0.00m 注：以上标高均为黄海高程（2）基坑平面范围：根据地下室底板结构图底板及地下室外墙范围，考虑地下室施工作业面并结合场地条件外扩后得到基坑平面范围。确定基坑坡顶线周长约为约66m，基坑总面积约242m2（呈方形），土钉墙施工总面积约450 m2，见施工总平面图（3）基坑侧壁安全等级：基坑侧壁安全等级二级，重要性系数1.0。（4）地质资料简况如下：1素填土：红色黑褐色，松散，稍湿；分布于整个场地，层厚0.50m-5.95m。2粘土：褐黄色-褐黑色，可塑（局部软塑），湿。含氧化铁及铁锰质氧化物，摇振无反映，有光泽韧性及中强度中等，裂隙较发育，裂隙面清晰，充填高岑土矿物条带。顶部分布有少量软塑有机质土。分布于部分场地，层厚0.50m-3.20m。3粉质粘土（软塑）：黄褐红黄色，软塑，稍湿。含铁锰质氧化物及钙质结核，摇振无反映，稍有光泽，韧性及干强度中等。分布于局部场地，层厚0.60m-5.20m。1强风化泥岩：褐红色，裂隙及层理发育，岩芯呈碎块状，手捏即碎，薄中厚层状构造，夹有薄层泥质粉砂岩透镜体及全风化泥岩。分布连续稳定，本层厚度变化较大为0.80m2.80m。2中风化泥岩：紫红色，泥质结构，中巨厚层构造，裂隙及层理不发育，岩芯呈短柱状长柱状，局部夹有强风化泥岩透镜体。本次钻探厚度3.00m-9.00m，未钻穿。下面简要介绍基坑支护设计方案中各剖面情况：基坑支护土方工程四川同益建筑工程有限公司3 322.000 基底326.800326.800326.800D800 旋挖桩龙 兴 路中冶工地消防泵房基坑平图布置图a.基坑支护剖面 1，主要针对主要针对基坑东侧，坑边外有主要施工道路，采用二级台阶式放坡，采用 1：1放坡简易护坡，护坡方式同剖面1。基坑支护土方工程四川同益建筑工程有限公司4 d基坑支护剖面2 主要针对基坑龙兴路侧无法放坡，采用800 的机械旋挖桩间距2m。详见下图：基坑支护土方工程四川同益建筑工程有限公司5 基坑基坑支护土方工程四川同益建筑工程有限公司6 第四章基坑施工组织方案1、本工程投入主要施工机械设备及劳动力安排施工机具配备表序号机械或设备名称型号规格数量额定功率(KW)用于施工部位备注1 挖土机1m31台基坑挖土方2 运土车5辆基坑运土方3 旋挖机1台挖孔桩用4 全站仪1台定位用5 经纬仪1台定位用6 水 准仪1台标高位用7 空压机2台352 土钉墙锚喷用8 成孔机4台34 土钉墙锚杆用9 注浆机2台32 土钉墙锚杆用10 喷射机2台7.5 2 土钉墙砼11 调直机2台2.5 2 拉钢筋12 锚喷其他配套设备2套劳动力计划表单位：人工种按工程施工阶段投入劳动力情况围护阶段挖土方、运土方及锚喷围护钢筋工10 电焊工2 基坑支护土方工程四川同益建筑工程有限公司7 操作工10 打桩工10 砼工8 测量工2 电工1 驾驶员5 合计48 注：1、本计划表是以每班八小时工作制为基础编制的。2、本工程现场施工管理网络图3、现场管理机构职责项目经理工程技术质量负责人质检员安全员材料员资料员生活后勤员基坑支护土方工程四川同益建筑工程有限公司8 现场施工技术管理职责范围职务职责范围项目经理全面负责工程、施工生产进度、施工质量，抓好安全生产，全面协调工程的搭接工作，处理施工中的重大问题。技术、质量负责人全面负责工程施工全过程中的技术、质量，档案资料工作，参与施工中重大决策，组织技术攻关，严格把好质量关。施工负责人组织施工，安排劳动力，抓好安全生产，施工质量，全面协调工程搭接工作。材料、设备负责人负责工程施工机械、设备的调配维修工作及设备、材料的采购供应。施工质量员组织施工，安排劳动力，协调工作关系，搞好各项施工原始记录监督，督促质量工作，严格把好质量关，做好各环节工程质量验收记录、签证工作，对所有的工程材料进行严格检查，不合格的材料严禁使用，对所检验的工序不全质量要求的坚决令其返工，并保证工期。专职安全员负责工程施工安全生产工作，巡回检查工地安全生产情况，发现事故隐患及时处理督促施工人员的安全生产意识，杜绝安全事故的发生。专职材料员联系采购工程所需的各类材料，确保材料的及时供应，定期检查材料的使用及库存情况，有计划、有秩序使用材料，降低材料损耗量，做好材料的进场及发出票据。4、施工前准备工作充分的准备是工程顺利进行的基础，在本工程施工前做好以下工作。1、技术准备了解设计意图，熟悉施工图纸，发现问题及时解决。编制较为详细的施工进度计划和完整的施工技术方案。进行逐级技术交底的准备，做好有关技术资料的准备工作。对进场材料按规定取样复试。安排技术人员根据施工图要求，施放定位控制桩并办理验收签证手续。2、现场组织准备制定结合本工程实际的各项规章制度和各级岗位责任制。基坑支护土方工程四川同益建筑工程有限公司9 组建现场施工管理班子，人员配备齐全，明确分工与职责。根据施工组织设计要求，组织安排人员、劳动力进场并做好职工的上岗前技术、安全教育工作。3、现场施工准备根据业主提供的坐标、高程点，建立现场施工用坐标、高程控制体系。搭建现场临时生产、生活、办公等用房。搞好和完善现场临时供水、供电线路设施。按施工总平面布置做好材料堆场，加工场地的整理工作。安排施工机械组装就位，并试运转验收。工地七牌两图，选好醒目部位，加工制作好及时安装。4、物资准备根据施工图设计要求，编制施工用材料需用量计划，并按进度要求陆续组织进场，按平面布置位置堆放整齐。材料合格证及检测报告及时交技术部门存档。第五章本工程用电、用水计划a、主要施工机械的配备及用电量工程用电明细表设备名称用电量设备名称用电量空压机37KW 切割机2.5KW 现场排水泵10KW 注浆机3KW 镝灯7.0KW 电焊机80KW 室内照明3.5KW 喷射机7KW 真空泵45KW 本工程总用电量为189KW取折减系数 0.80，即：1890.80=150W，本工程用电量需提供150KW（抽水泵必须二路供电）。施工现场电源线施放，由甲方提供电源点分二路施工到作业区电箱内，电箱内各设置三只开关箱，四星插座二只及闸刀，一机一闸，不得混淆，电缆线截面积为25平方毫米，为了便于结算，各装电表一只。基坑支护土方工程四川同益建筑工程有限公司10 b、施工用水水源设置沿施工区域布设。在甲方提供水源点上装表便于计量。水管主管线布置至东面二台拌浆机，主水管直径 10cm，分水管 2.54cm，即可满足正常施工。c、本工程基坑内大体准备布置五台塔吊，具体位置见平面图。第六章基坑施工流程及施工作业方案本工程基坑施工主要是针对以下内容，即机械旋挖桩施工；基坑土方开挖；基坑边坡支护；坑内排水降水等施工任务。其主要施工流程为机械旋挖桩施工边坡土方开挖（按基坑支护土钉墙工况分层，分段开挖）基坑边坡土钉墙锚喷支护坑内排水井设置及排水土方开挖至基底（清底、浇垫层）等等。6.1 基坑边坡开挖，土方挖运施工作业方案 a.本工程基坑支护主要是以土钉墙锚喷为主体，因此，土方开挖施工也必须按照基坑支护工况进行分层，分段开挖，首先按照设计方案要求，对基坑放坡上口线进行放线，确定边坡各个剖面，放坡比例和分层开挖标高（见各剖面分层开挖工况图）d.基坑剖面标高黄海土方分层工况第一层工况 325.600m第二层工况 324.400m第三层工况 323.200m第四层工况 322.000m基坑剖面边坡，土方开挖按分四层进行，第一层开挖沿基坑边挖槽，深度约 1.2m，即325.600标高，在 325.600处开始施工第一道土钉及上边坡翻边锚喷墙，第二层开挖深度约1.2m，即324.400标高，在 324.400标高边坡施工第二道土钉及锚喷墙，第三层开挖深度约1.2m，即基坑支护土方工程四川同益建筑工程有限公司11 323.200标高，第二、第三层标高土方可以大面积出土方，在323.200标高边坡施工第三道土钉及锚喷墙，第四层开挖至基坑底即至322.000m，边坡施工第四道土钉及锚喷墙，余30公分土，采用小挖机及人工清底。6.2 机械旋挖桩施工方案 a.桩位测放及标高控制场地平整完毕，依据设计桩位平面图及场地有关测量资料，校测场地基准线和基准点、测量轴线和桩的位置。桩基定位，采用全站仪用极坐标放样法进行定位。在平整好的基坑上根据控制桩测定桩位，用全站仪测设出桩的中心点位置，保证点位精度在10mm 以内，在测定的桩位点，打入钢筋标志桩（露出地面5-10mm）。定位后会同有关部门和人员，对轴线、桩位进行复核，并作记录。b.护筒埋设及桩机定位为了保持孔壁稳定，防止孔口坍塌，桩孔位置必须埋设护筒，护筒不但有控制钻孔桩中心位置的作用，此外还能有效固定钢筋笼水平向和竖直向位置。护筒一般采用 3-5mm厚的钢板加工制作，高度为1.506.0m不等（可根据地质情况而定出用哪种长度的护筒）。护筒的内径大于钻头直径200mm，其上部宜开设溢浆口，并高出地面不小于 0.30m且应高出施工水位1.52.0m。护筒埋设应准确、稳定，护筒中心与桩孔中心偏差不得大于 50mm，竖直线倾斜不大于1，护筒宜高出地面0.3m。护筒有定位、保护孔口和保持水位高差的作用。因此，护筒的埋设要根据设计桩位，按纵横轴线中心埋设。护筒中心与桩中心偏差不得大于50mm。测量定位人员对护筒的垂直度用经纬仪进行控制，发现护筒有偏差时要调节，护筒埋设到预定深度后，外侧回填土并分层夯实，以保证其钻孔期间的垂直度并防止泥浆流失，避免护筒发生位移、掉落。c.泥浆制备如现场试桩后，实际地质情况良好，不易塌孔，可选用干成孔方法。如地质情况复杂，则需选用泥浆护壁成孔方法。为减少结构施工换填泥浆池的数量，桩基施工在附近设置泥浆池，在成孔过程中，通过泥浆泵把护壁泥浆注入孔内；在灌注过程中也通过泥浆泵将孔内泥浆返回到泥浆池，这样形成一个泥浆的循环系统。泥浆有保护孔壁和排渣的作用，泥浆质量控制应以不塌孔并达到排渣目的为原则。基坑支护土方工程四川同益建筑工程有限公司12 d.泥浆池建设及泥浆要求泥浆池建设：旋挖桩配制一个大沉淀池用18砖墙砌砖成 12m*12m*2.5m 底部砂浆打底，要求沉淀池容量必须满足3 个工作日容量，另个为搅拌泥浆专用，要求容量必须满足泥浆循环用量要求，每天必须把泥浆外运，不得排入市政管道。泥浆要求：土质选用塑性指数大于25，粒径小于 0.074mm的粒径含量大于 50%的粘质土制浆。泥浆的性质指标要求为：相对密度1.21.4、粘度（pa.s）2230、含砂率 4%、胶体率95%、失水性（ml/30min）20%、泥皮厚度（mm/30min）3%、静切力（pa）35、酸碱度（PH）811为满足上述各参数，先对土质进行试验，各试验数据均能满足要求时可使用，若部分数据达不到规范要求，可加入外加剂。因桩上部为塑状淤泥泥质粘土，适当加入外加剂固定孔壁，根据综合参考各方面因素必须使用优质膨润土或聚丙烯酰胺速凝剂制成护壁泥浆以改善泥浆质量。聚丙烯酰胺可在循环中清除劣质钻屑，保存造浆的膨润土，具有低固相对密度、低失水、低矿化、泥浆触变能强等特点。泥浆池与净化器相连，循环液通过泥浆池、净化器排渣后返回孔内。孔口护筒与泥浆循环池之间采用400mm 的螺旋管连接，泥浆制备池的原浆采用 11KW 泥浆泵泵送入孔内。为保证现场文明作业，施工场地必须保持干净清洁，施工中保证泥浆流通顺畅。泥浆池尽量考虑重复使用，施工场内尽量合理布置，尽量少挖泥浆池，以方便施工。e.成孔（1）设备特点用于桩基施工的旋挖钻机是SR250型，其扭矩大，旋挖速度快，适用于粘性土、粉质土、砂土、强风化、中风化泥岩等土层施工，该钻机通过钻斗的旋转、削土、提升、卸土，反复循环而成孔，并具有功率大、钻孔速度快、移位方便、定位准确、工作效率高、噪音小、环保的特点。（2）钻孔施工旋挖钻机采用筒式钻斗。钻机就位后，调整钻杆垂直度，注入调制好的泥浆，然后进行钻孔。当钻头下降到预定深度后，旋转钻斗并施加压力，将土挤入钻斗内，仪表自动显示筒满时，钻斗底部关闭，提升钻斗将土卸于堆放地点。钻机施工过程中保证泥浆面始终不得低于护筒底部，保证孔壁稳定性。通过钻斗的旋转、削土、提升、卸土和泥浆撑护孔壁，反复循环直至成基坑支护土方工程四川同益建筑工程有限公司13 孔。（3）改善钻斗护壁能力旋挖钻机施工初期，提升料筒时，发现提升力显著增大，有孔壁颈缩现象。经过详细分析，由于筒式钻斗完全无护壁作用，在提升钻斗时，其下部产生较大负压力作用，致使产生“吸钻”现象，从而造成孔壁颈缩现象。因此，必须对筒式钻斗进行改进。在筒壁上加焊4 块双曲面护壁钢板，两两对称布置，为防止升降时碰坏孔壁，钻头旋转时双曲面护壁钢板直径小于孔径2cm。根据以往施工现场实践经验得知，改善后的钻斗在提升过程中液压系统压力显著减小，钻孔颈缩现象得到改善。（4）控制钻斗钻进、提升速度 旋挖机钻进过程中应严格控制钻进速度，避免钻进尺度较大，造成埋钻事故。若钻机升降钻斗时速度过快，钻斗外壁和孔壁之间的泥浆冲刷孔壁，再加上钻斗下部产生较大负压作用，造成孔壁颈缩、坍塌现象。所以钻斗提升时应严格控制其速度，经现场实践得知，钻斗升降速度保持在0.750.80m/s。当钻斗粉砂层或亚砂土层时，其升降速度应更加缓慢。（5）钻进施工时出现卡、埋钻的控制措施卡、埋钻是旋挖钻机施工最易发生的施工事故，因此，施工过程中应采取积极主动的措施加以预防。当钻机施工时出现卡、埋钻现象时，采取切实可行的措施及时进行处理施工事故。f.施工注意事项 由于钻机设备较重，施工场地必须平整、宽敞，并有一定硬度，避免钻机发生沉陷。钻机施工中检查钻斗，发现侧齿磨坏，钻斗封闭不严时必须及时整修。泥浆初次注入时，垂直向桩孔中间进行入浆，避免泥浆沿着护筒壁冲刷其底部，致使护筒底部土质松散。因粘土层中钻进过深易造成颈缩现象，在钻机施工时应严格一次钻进深度。钢筋笼或探孔器向孔内放置时，应由吊车吊起，将其垂直、稳定放入孔内，避免碰坏孔壁，使孔壁坍塌，在砼浇筑时出现废桩事故。根据不同地质情况，必须检测清孔后灌注砼时泥浆性能指标，确保泥浆对孔壁的撑护作用。基坑支护土方工程四川同益建筑工程有限公司14 其他施工工艺注意事项，应严格按照施工技术规范和标准进行施工。g.钢筋笼制作与安放钢筋的焊接是钢筋工程的关键，施工中严格按照钢筋焊接及验收规程的有关要求施工，本工程预制钢筋笼采用焊接的方法施工。钢筋笼焊接时应严格按照对焊机操作要求进行操作，做好试件试验工作。钢筋笼制作自检合格后，提交业主及监理工程师验收签证。认真熟悉图纸，准确放样并填写料单；核对成品钢筋的钢号、直径、尺寸和数量等是否与料单相符；设备在操作前检修完好，保证正常运行并符合安全规定；钢筋焊口或接头要平口、清洁、无油污杂质；对焊机和电焊机容量、电压要符合施工要求；操作人员应注意严格按照规范操作，根据钢筋种类和要求选择焊接参数；焊接场地应有防风、防雨措施。h.钢筋笼运输与吊放 加工的钢筋笼应放置在平整的场地上；钢筋笼应采用三点吊放，防止扭转弯曲、发生永久性变形；在钢筋笼下放前在钢筋笼上应焊接定位，以保证混凝土保护层厚度；混凝土灌注时需采用吊钩和顶管以防止钢筋笼上浮、下沉；吊放要对准孔位，吊直扶稳，缓慢下放，避免碰撞孔壁；两段钢筋笼在孔口拼接时，应采用单面搭接焊，有效焊缝长为10d（d 为钢筋直径），接头互相错开，保证同一截面内接头数目不超过钢筋总数的50%；钢筋笼焊接完毕后，应补足接头部位的螺旋筋，方可继续下笼；孔口应准确定位，确保钢筋笼的竖向位置、水平位置满足设计和规范要求。钢筋笼制作应注意的问题：主筋净距必须大于混凝土粗骨料的3 倍以上；搬运和吊装时，应防止变形，安放时要对准孔位，避免碰撞孔壁，就位时应立即固定；i.混凝土灌注（1)灌注前检查及质量保证措施 检查灌注区施工现场布置：包括进车道路、吊车位置、泥浆排放系统以及各种施工管基坑支护土方工程四川同益建筑工程有限公司15 线，以满足施工需要；导管的检查试验及注意事项a、本工程采用内径200250mm 导管，导管的连接方式为丝扣或连接,导管使用前检查其外观和丝扣的完好性；b、导管使用前需进行试压试验，试验压力不应小于1Mpa,检查导管的密闭性，防止导管在灌注过程中进水；此外，导管在使用前还要进行隔水球通过的试验，检验其内壁的光滑规则性，只有检验合格的导管才可以使用；c、下放导管前，据孔深配备所需导管，准确测量并记录所用导管长度与根数；d、下放导管时，导管的驳接口必须加上止水密封胶圈，确保接头密封良好。导管便于安拆，并有足够的强度和刚度。导管连接要紧密，导管下入孔内后，底端宜距离孔底 0.5 0.7m；e、导管下放位置应位于冲钻孔中心位置；导管下放完毕，重新测量孔深及孔底沉渣厚度，如孔底沉渣厚度超过要求，则应利用导管和泥浆泵进行二次清孔，直至孔底沉渣厚度达到要求；（2)混凝土灌注本工程桩身砼设计强度等级为C30，在水下砼灌注过程中应严格按照规范及设计要求施工，各个施工环节互相配合，技术人员层层把关，砼灌注前应会同甲方、监理对该桩孔进行隐蔽验收、签字，合格后方可灌注。本工程混凝土灌注采用导管法灌注，隔水塞可使用直径略大于导管直径的隔水阀，利用吊机提升导管灌注混凝土。灌注过程中，设专人记录灌注量及测量砼面高度，计算埋管深度和应拆除的导管长度。导管底端埋入砼面以下一般不得小于2m，不宜大于 6m。每次起管后的导管埋入砼面以下一般保持在 24m。水下砼灌注必须连续进行，不得中断；砼两车间隔时间不易超过半小时。如有间歇，应常小范围上下窜动导管，使砼保持流动性。灌注过程中应严格注意灌注深度，导管埋置深度，提升导管时间，超浇注80cm左右。保证埋管深度不超过规范规定，以防发生事故。混凝土运输采用混凝土运输车运输到位，按规范连续不断的浇筑混凝土。灌注结束前，采用捞样筒捞取砼样确定砼面高度，使灌注标高符合设计要求。为使沉积物浮在砼表面保证桩顶的砼强度，按照设计要求将砼面超出设计桩顶高出1.2m。混凝土浇筑完成后，即刻将桩机移位，并将护筒拔出。基坑支护土方工程四川同益建筑工程有限公司16 6.3 土方开挖流向：a.本工程基坑土方总量约 1000立方，由于基坑支护均为土钉墙锚喷，所以边坡部位应严格按各剖面支护工况进行分层。b按土方开挖分四个区域施工，场内需另增设施工临时道路及坑内临时边坡，均按剖面1考虑施工（放坡比应大于1:1）。6.4 基坑支护钉墙锚喷作业施工方案本工程土钉墙施工涉及整个基坑边坡，按照四川省医药设计院有限公司提供设计施工图要求及建筑基坑支护技术规程(JGJ120-2012)标准，土钉墙施工作业对基坑每一次开挖深度都有较严格标准，针对本工程施工特点，基坑边坡均采用1:11：1.2 放坡加三四道土钉及锚喷墙支护措施，在施工中与土方施工密切配合，严格按照各剖面工况图进行操作确保施工安全顺利。作业方法：基坑支护施工跟随土方开挖进行，土方开挖与支护施工相互协调进行，土钉墙支护施工分段、分层进行。当天开挖当天锚喷完毕。1、施工工艺流程土钉施工基本流程为：分层挖土修坡初喷细石混凝土面层钻孔设置土钉绑扎钢筋网复喷细石混凝土面层设置坡顶、坡面及坡脚排水系统。2、主要施工方法2.1 土方开挖（1）基坑土方开挖应待围护结构达到设计强度80%后严格按照设计要求进行，施工过程中严禁超挖，减少基坑无支护暴露时间。应先撑后挖，不得先挖后撑。（2）土方开挖应分层进行，每层开挖深度不超过相应土钉或锚杆下300mm，最大不超过设计要求；分段长度每次不超过30m。（3）每层土方开挖后应及时进行基坑监测，确保变形总量在容许范围内，且变形应最终收敛，如发现异常情况及时回填进行处理。（4）土方开挖过程应对基坑周边地面进行观测，跟踪注浆，出现裂缝及时进行注浆。（5）施工过程中应精细施工，严禁机械等外力碰撞。（6）施工过程做好详细施工组织设计，挖出的土方不得堆积于基坑侧壁。允许堆载：地面堆载不大于 20kPa，坑边 2.0m 范围内不得堆载及车辆通行，车辆不得停靠于坑中坑侧。（7）开挖中如遇与勘察报告不一致之地层或者发现废弃管道等市政设施应及时通知监理、基坑支护土方工程四川同益建筑工程有限公司17 建设单位、设计院，不得擅自处理。2.2 清理边坡基坑开挖作业用挖掘机，对挖掘后的边坡需用人工进行清理，为确保喷射混凝土面层的平整，此工序必须挂线定位。对于土层含水量较大的边坡，可在支护面层背部插入长度为400600mm，直径不小于40mm 的水平排水管包滤网，其外端伸出支护面层，间距为2m，以便将喷混凝土面层后的积水排走，在上层耕土及杂填土层与下层2 层土交界处应严格按下图设置泄水管，按 2000 间距设置。2.3 土钉端部焊接（锚固）土钉端部应与加强筋、钢筋网片及井字垫块等相互焊接，各钢筋的位置由里向外依次是：钢筋网、水平加强筋、端头井字垫块。2.4 编扎钢筋网钢筋网片自然土钉墙处采用?6.5250（双向）。基坑支护土方工程四川同益建筑工程有限公司18 距离见剖面距离见剖面距离见剖面距离见剖面（1）面网钢筋在制网前均应拉伸调直，严格按设计尺寸布网，网点分别用绑丝扎牢或焊接，筋体与斜拉筋和上层面网接触部位均应焊接牢固。1:1 放坡钢筋网为?6.5250（双向）。（2）钢筋网在每边的搭接长度至少不小于一个网格边长。网格允许偏差为10mm。（3）最底层钢筋网应插入坑底200mm。（4）钢筋网片由焊接、绑扎而成，因钢筋网片是随土体开挖分层进行的，故下层的竖向钢筋须用焊接接头，单面焊长不小于网筋直径的10 倍，横向钢筋可用绑扎接头，其搭接长度不小于 300mm。钢筋网片应牢固固定在边壁上，并符合规定的保护层厚度要求。2.5 喷砼（1）喷砼的强度标号为C20，粗骨料最大粒径不宜大于12mm，配比为水泥：砂：碎石：水=1：2：2：0.45。（2）喷射混凝土顺序可根据地层情况“先锚后喷”，土质条件不好时采取“先喷后锚”。喷射作业时，空压机风量不宜小于9m3/min，气压 0.2-0.5MPa，喷头水压不应小于0.15MPa，喷射距离控制在0.8-1.5m，通过外加速凝剂控制混凝土初凝和终凝时间在5-10min，喷射厚度不小于 60mm（本工程支护剖面为护坡锚喷砼，厚为60mm，初喷 30，复喷 30）。（3）为使施工搭接方便，每层下部0.2m 暂时不喷射，并作成45的斜面形状，并用风或水清洗喷层接触部位。（4）喷浆气压应根据喷浆距离适当调整。喷射时应控制好水灰比，保持混凝土表面平整、无干斑和滑移流淌现象。基坑支护土方工程四川同益建筑工程有限公司19（5）喷射砼的厚度误差不超过5mm。喷射混凝土回弹率控制在15%以内。（6）喷射混凝土完成后应至少养护七天。第七章轻型井点降水施工工艺及现场明排水措施本工程采用轻型井点降水部位主要在坑中坑部位作为备用应急措施预案考虑，设置标高自-1.40m 开始。（南北号楼坑中坑不设轻型井点降水）7.1 施工设备准备井点管：用直径 483 钢管，长 89m，下端为 3.0m长的滤管。连接管：胶皮管与井点管和总管连接，塑料薄膜或胶泥裹住接头以防漏气。集水总管：用直径75mm 钢管分节连接，每隔1.2m设一个连接井点管的接头。选用数台真空泵。冲孔设备：选用高压式离心泵。7.2 施工工艺1、轻型井点施工工艺流程放线定位铺设总管冲孔安装井点管、填砂砾滤料、上部填粘土密封用弯联管将井基坑支护土方工程四川同益建筑工程有限公司20 点管与总管接通安装抽水设备与总管连通安装集水箱和排水管开动真空泵排气、再开动离心水泵抽水、测量观测井中地下水位变化。2、施工工艺（1）按确定的井点布置形状，放出基线用挖掘机开挖沟槽。（2）用冲孔设备冲井点管孔。（3）埋设井点管，回填粗砂滤层。（4）敷设集水总管。（5）连接抽水设备，进行试抽。（6）检查是否有死管。（7）用机械拔除井点管。7.3 施工技术措施及质量保证措施（1）冲孔时，冲孔孔径不得大于300mm，冲孔深度按施工方案比滤管低0.5m，且垂直水平管，井点管管距为1.2m，冲孔冲到底标高后，再将冲水管上提1.0m，再冲一遍后成孔（扩大井点滤层用）。（2）井点降水设备进场，在埋设井点管之前，必须逐根检查井点管及集水总管，发现损坏，立即更换，保证滤网完整无缺。井点管埋设之前，用布头或麻丝塞住管口，以免埋设时杂物掉入管内。（3）井孔冲成后，应立即拔出冲管，插入井点管，并在井点管与孔壁之间填砂滤层，以防孔壁塌土。砂宜用粗砂。（4）每根井点管埋设后，应及时检验渗水性能。井点管与孔壁之间填砂滤料时，管口应有泥浆水冒出，或向管内灌水时，能很快下渗方为合格。（5）布设集水总管之前，必须对集水总管进行清洗，并对其它部件进行检查清洗。井点管与集水总管之间用橡胶软管连接，确保其密闭性。（6）井点系统安装完毕后，必须及时试抽，并全面检查管路接头质量、井点出水状况和抽水机械运转情况等，如发现漏气和死井，应立即处理。每套机组所能带动的集水管总长度必须严格按机组功率及试抽后确定。（7）试抽合格后，井点孔口到地面下1.0m 的深度范围内，用粘性土填塞严密，以防漏气。（8）开始抽水后一般不应停抽，时抽时止，滤网易堵塞，也易抽出土粒，并引起附近建筑物由于土粒流失而沉降开裂。正常排水应是细水长流，出水澄清。基坑支护土方工程四川同益建筑工程有限公司21（9）井点降水施工队应派员24小时值班，定时观测流量及水位降低情况并做好轻型井点降水记录，同时施工人员在井点施工时，亦应做好施工记录。7.4 现场明排水措施（1）本工程基坑底正处在2层底至 3层土层位置，土质相应较好，不需采用坑内大面积降水，但明排水措施必须到位，本工程明排水设坑底盲沟，按东西方向设置，与坑边排水沟拉通，同时设一个集水井。（2）盲沟尺寸按 300300，集水井按 100010001000设置。（3）每个集水井中设 2寸泵，不间断抽水。（4）详见平面布置图。第八章工程质量保证措施 修坡时专人进行测量，确保轴线位置。喷射混凝土时，由专人检查钢筋网长及标志杆的安装。成孔前，根据设计要求定出孔位并作出标记和编号。孔位的允许偏差不大于150mm，成孔的倾角偏差不大于3，孔深允许偏差+200mm、-50mm。成孔时遇障碍物需调整孔位时，不得损害支护原定的安全程度，由现场技术负责人决定。成孔过程中取出的土体特征应按土钉编号逐一加以记录并及时与设计时所认定的相对比，发现有较大出入时应及时反馈，必要时调整土钉的设计参数。钢筋、水泥进场要有材质单，并做复验。水泥浆体的强度应大于20N/mm2，水灰比按要求严格控制，并宜加入适量的早强剂等外加剂以促进早凝和控制泌水。注浆时要严格按配比搅浆。必要时要进行三次补浆直到注满。水泥浆体的试块每层做二组，每组试块3个。为了保证施工时的喷射混凝土厚度达到规定值，可在边壁面上垂直打入短钢筋段作为标志。当继续进行下部喷射混凝土作业时，应仔细清除施工缝结合面上的浮浆层。基坑支护土方工程四川同益建筑工程有限公司22 第九章安全施工技术措施本工程施工安全生产目标是：杜绝重大人身伤亡和设备事故，一般事故频率控制在1以内，为达到此目标采取以下措施：9.1 建立安全保证体系9.2 强化安全生产管理1、建立安全生产责任制，工程项目经理是该项目安全生产的第一责任人，项目经理部设专职安全员 1名和现场及机械设备管理员1名，班组设兼职安全员，责任落实到人，经济承包有安全指标和奖罚办法。2、加强安全教育：施工人员进入现场必须进行安全教育，组织职工学习并认真贯彻执行安全操作规程。3、做好安全技术交底，各分部分项工程在进行质量与任务交底的同时，必须同时进行安全技术交底，重点分项工程还必须采取有针对性的安全技术措施，交底的双方必须签字。4、特种作业操作人员必须经培训合格，持有上岗证，才可进行操作。5、安全定期检查制度。执行专职日巡检，班组周检，经理部旬检制度，并及时写出书面记录，如发现事故隐患，做到定人、定时间、定措施整改，并监督执行。6、遵章守纪，杜绝违章指挥和违章作业，现场设立十项安全措施及有针对性的安全宣传工地项目经理工地专职安全员锚喷班钢筋加工班旋挖桩班基坑支护土方工程四川同益建筑工程有限公司23 牌、标高和安全警示标志。7、施工用电用电线路架设符合规程、规定，施工用电用“三相五线制”。现场施工用电所铺的地上电缆做明显标志，注意保护避免受损。每台机械都设置专用开关，一机一闸，确保装置保证灵敏，所有接电必须有现场专职电工负责，平时现场电工分三班进行值班，每班进行交接，检查电器装置，确保完好状态，对不安全用电行为有权立即拉电停止施工。对现场施工用电，电缆线拉设应采用高架或低埋措施，高架高度为+2.5m，低埋应挖沟用钢管穿线，埋深600cm 以上。第十章工期保证措施本工程工期控制在至为:2017 年8月5日8月9日为了确保总工期能顺利完成，特制订以下措施：1、选调优秀管理人员组成项目经理部，对该工程施工实行计划、组织、协调、控制、监督和指挥职能，同时挑选一支不怕吃苦、能连续奋战的专业班组作业，确保工程高标准顺利进行。2、在施工中以总工期为目标，以阶段控制计划为保证运用企业内外部的有效条件，采取动态管理，使施工组织科学化、合理化，确保计划的按期或提前完成。3、推行全面计划管理，认真编制切实可行的工程进度网络计划和相应的日、周作业计划，使施工生产上下协调、长短计划衔接，网络计划坚持日平衡、周调度，确保月计划的实施，从而保证该工程总工期的实现。4、为加快施工速度，采取措施合理安排穿插施工作业，作业必须服从项目经理的统一安排，并按施工总进度计划编排具体的进度计划，制定切实可行的保证措施，保证施工科学地、有次序地进行，保证工期。5、充分做好开工前的场地平整、定位放线，材料准备材料复试，施工用水、电线路排放等各项准备工作。6、认真做好图纸会审工作发现问题在技术交底中予以解决，避免施工中因设计变更而贻误工期，及时编制切实可行的施工组织设计和主要分项工程施工作业设计为连续施工作业提供可靠保证。7、做好职工的思想政治工作，说明承建该工程的重要性，工期承诺的严肃性，树立“敢打善拚”的信心和决心，保证工期顺利进行而确保总工期的实现。基坑支护土方工程四川同益建筑工程有限公司24 8、物力的保证：物力的保证是确保工程顺利进行的必要条件，及早做出材料、机具、设备进场计划，并按进度计划提前进现场。加强机电设备检修，保养工作，排除“带病”作业现象，现场安排精干维修人员，保证施工中机械完好率达到85%以上。9、施工进度节点控制：按总体进度计划确定各阶段进度控制点，在确保质量达到优良，无安全事故前提下，按施工进度是否达到进度控制点要求，实行经济承包，超产有奖，拖工罚款，提高施工班组的工作效率。10、严格管理：每天召开生产调度碰头会，逐日检查，如有拖延通过增加劳动力措施及时解决，对人力、机械、材料供应等存在问题及时由公司协调解决。11、内部、外围的协调：内外协调是保证工程顺利进行的重要保证，几年来我公司在工程的施工过程中得到了各有关方面的支持，并建立了良好的关系，同时也取得了一定的内部、外围协调方面的工作经验。建立甲、乙联合例会制度。例会每周开会一次，检查一周计划的实施情况，安排下周计划及研究解决影响工程进度的关键问题，保证月进度计划的实施。12、做好职工的后勤保障工作，建立卫生管理小组，加强对工人食堂和住所的卫生监督检查与管理，减少病员。每周编排菜谱，花样不同，使职工吃饱吃好，并供应茶水到现场。暑期施工做好职工的防暑降温工作，使工人有充足的精力连续参加施工。13、采取切实有效的秋季施工措施。工人配全套雨衣雨具，做到小雨不停工，中、大雨不离现场，最大限度地减少气候对施工的影响。第十一章文明施工措施1、以创建市级文明施工示范工地为目标，落实文明施工管理责任制，将文明施工与工程质量、安全放在同等地位，实行文明施工。2、现场临时设施、机具必须按总平面布置图规定位置布置，工具、材料、半成品分类规格整齐堆放。3、“七牌一图”及宣传标牌应设置在现场明显的位置。4、工用水、电、管线安装必须符合规定，安装排列整齐，禁止任意拉线、接电，夜间施工必须有足够的照明。5、施工现场保持场地平整，道路畅通，并用砼浇筑，排水系统良好，场容场貌整洁，无长流水、长明灯和路障。在现场出入口设车辆冲洗台，由专人负责冲洗，不准乱倒垃圾，除对各作业班组划定保洁区外，工地现场设 1名专职卫生打扫员，每日清扫包干施工场地清洁文明。基坑支护土方工程四川同益建筑工程有限公司25 6、现场办公生产设施应保持整洁、美观。职工膳食、饮水必须符合卫生规定，定期对炊事员进行体检，提高免疫功能。基地宿舍区装配纱门、纱窗、电扇，统一床铺、鞋架、洗脸架，布置整齐，毛巾张挂成条线，有专人负责打灭蚊蝇药水及打扫卫生，工地做到无鼠、蚊、蝇。食堂和生活区垃圾做到袋装化，集中寄放，定时运出施工人员生活区。7、每天收工前应及时清理回收散浇的材料和工具，做到工完料清，谁做谁清，场地整洁，对建筑垃圾跟环卫做好联系及时清运。8、现场设专人负责安全保卫工作，现场出入口设警卫，经常更换宣传标语，禁止非施
