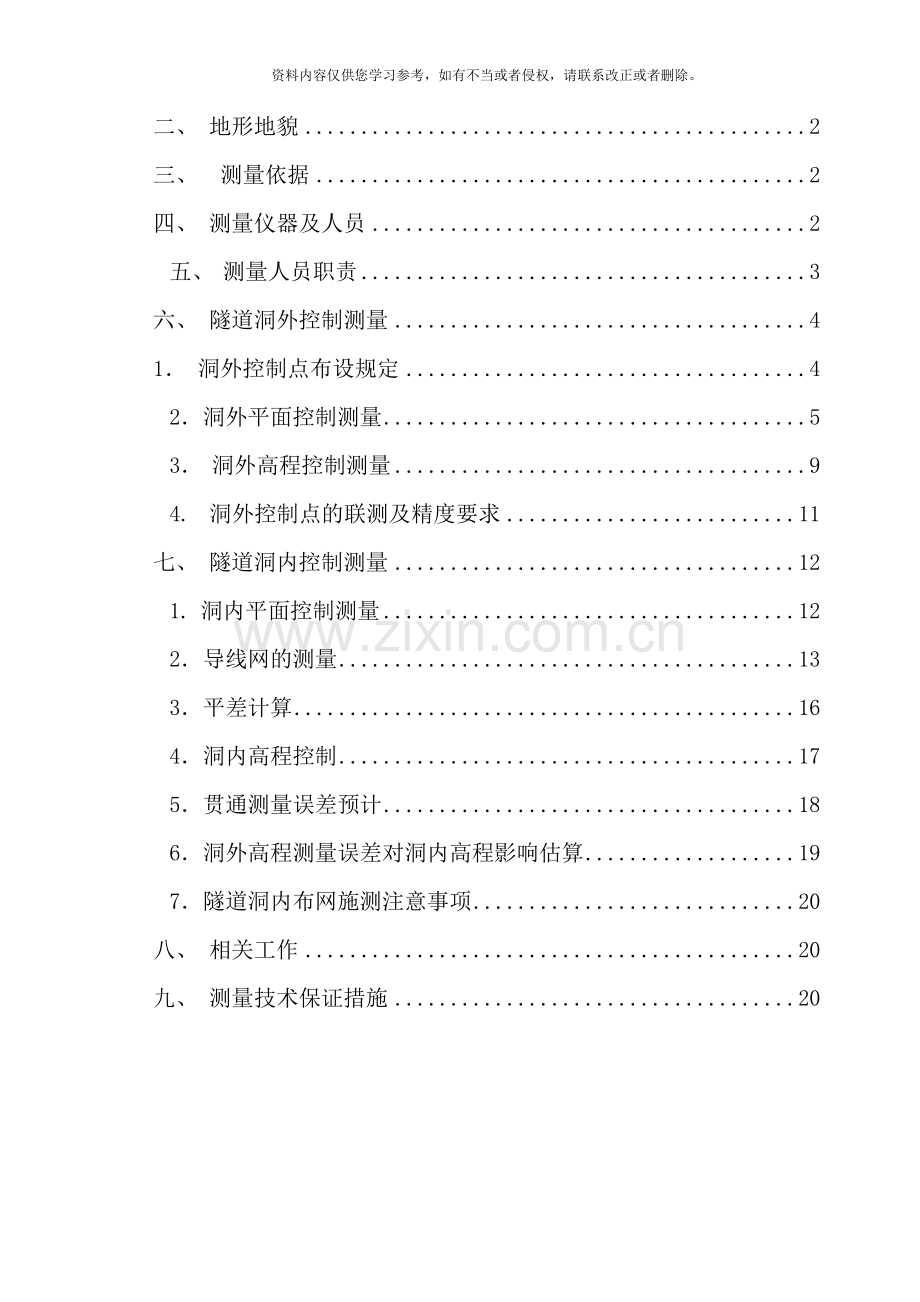

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。新建叙永至毕节铁路( 川滇段) 站前工程施工XZZQSG-2标长大隧道控制测量方案( DK194+516.98D2K230+910) 中铁十七局集团叙毕铁路( 川滇段) 二标项目经理部二一六年十二月三十日目录一、 工程概况1二、 地形地貌2三、 测量依据2四、 测量仪器及人员2五、 测量人员职责3六、 隧道洞外控制测量41 洞外控制点布设规定42洞外平面控制测量53 洞外高程控制测量94. 洞外控制点的联测及精度要求11七、 隧道洞内控制测量121. 洞内平面控制测量122导线网的测量133平差计算164洞内高程控制175贯通测量误差预计186洞外高程测量误差对洞内高程影响估算197隧道洞内布网施测注意事项20八、 相关工作20九、 测量技术保证措施20长大隧道控制测量方案一、 工程概况我标段施工起讫里程: DK194+516.98DK230+910, 线路全长36.393km。隧道共计8座, 其中大于4公里的长大隧道3座, 分别为长岭隧道, 7775m; 下寨隧道4104m; 斑竹林隧道全长12758m, 我标段施工里程为D2K222+232D2K230+910, 施工长度8678m。1.长岭隧道起迄里程为DK199+190DK206+965, 全长7775m, 最大埋深375m, 除出口DK206+869DK206+965段为车站范围, 设计为双线外, 其余均为单线隧道。隧道为单面上坡, 线路设计坡度为12.2 、 11.05、 10.95、 10.1和0。隧道洞身DK204+105.458DK205+917.09段位于半径为8000m的右偏曲线上, 其余为直线。为加快施工进度、 满足防灾救援要求、 施工通风等问题, 于DK203+100线路前进方向右侧设置1座斜井, 于线路大里程夹角45, 全长1400m, 斜井作为运营期间防灾救援避难所兼紧急出口。2. 下寨隧道起迄里程为D2K208+923D2K213+027, 全长4104m, 最大埋深380m, 设计为单线隧道。隧道为单面上坡, 线路设计坡度为10.4 、 11.2。隧道洞身D2K208+923D2K210+908.682段位于半径为800m的左偏曲线上, D2K213+022.824D2K213+027段位于半径为800m的右偏曲线上, 其余为直线。3.斑竹林隧道起迄里程为D2K222+232D2K234+990, 全长12758m, 最大埋深570m, 我标段施工里程为D2K222+232D2K230+910, 施工长度8678m, 进口段D2K222+232D2K222+370段为下坪车站范围, 隧道采用车站段双线衬砌, 其余均为单线隧道。线路设计坡度为6、 10.7、 11、 7和-3的人字坡。全隧D2K222+405.132D2K223+984.821段位于半径R= 的左偏曲线上; D2K226+716.747D2K228+322.216段位于半径R=8000的右偏曲线上, 其余为直线。为加快施工进度、 满足防灾救援要求、 施工通风等问题, 于D2K224+400线路前进方向右侧设置1座横洞, 与线路小里程夹角36, 全长1200m, 坡度为-4.027、 -1。采用双车道无轨运输。二、 地形地貌1.长岭隧道: 测区属侵蚀中低山地貌, 地形连绵起伏, 沟壑纵横, 隧区绝对高程9001250m, 相对高差80320m。隧道进口距乡村道路较远, 出口右侧100m的沟边有乡村公路相通, 交通条件一般。隧道进出口及洞身DK204+700DK206+800段居民点密集。2.下寨隧道: 测区属低、 中山剥蚀、 侵蚀地貌, 地形连绵起伏, 沟壑纵横, 隧区绝对高程8001450m, 相对高差100650m。自然斜坡一般1040, 局部陡峻, 坡度达7080。地貌受岩性控制, 沿软弱带及可溶岩地段多形成侵蚀沟槽。隧道进口位于马家坝一沟谷内, 附近无公路通行, 只有进口右侧约350m处有高田至马家坝的乡村公路经过, 隧道出口位于高田乡一沟谷内, 附近也无公路通行, 隧区交通条件较差。3.斑竹林隧道: 隧区属低中山侵蚀地貌, 地形连绵起伏, 陡峻, 沟壑、 谷溪纵横, 随区海拔约100017300m, 相对高差150730m。自然斜坡一般1540, 局部陡峻, 坡度达6080。基岩出漏状况一般, 地表植被较发育, 多为林地、 灌木林、 旱地。隧道进口位于一深切沟谷内, 无公路通行, 总体而言, 该隧交通条件较差。三、 测量依据（1） 工程测量规范( GB 50026- ) ; （2） 铁路工程测量规范( TB10101- ) ;（3） 高速铁路工程测量规范( TB10601- ) ; （4） 国家一、 二等水准测量规范( GB/T 12897- ) ; （5） 国家三、 四等水准测量规范( GB/T 12898- ) ; （6） 全球定位( GPS) 铁路测量规范( TB10054-97) （7） 全球定位( GPS) 测量规范( GB/18314- ) 四、 测量仪器及人员 隧道洞外GPS测量采用7台徕卡GPS接收机, 标称精度: 5+0.5ppm; 水准测量采用Trimble DiNi03电子水准仪, 标称精度: 0.3mm; 导线测量采用徕卡1201全站仪, 标称精度1+1.5ppm, 在使用前经专门机构检测, 测量精度满足施工要求。精密测量队由三名测量工程师和10名测量工( 控制测量) 组成。项目总工XXXXX项目精测队分部测量队 测量员测量员测量员根据工程建设需要, 在平时施工导线测量过程中, 我项目部成立精测队, 分部下设测量队长一名, 测量员3人。 测量组成员如下: 精测队长: 王盼分部测量负责人: 王波、 张贺贺、 范明鑫组 员: 孙昊、 张利伟、 梁智超、 鲍大炜、 杨雷、 杨杰、 商昂、 邓鹏飞、 赵钦 各分部测量负责人负责指导洞内导线测量, 数据的整理及计算, 王盼负责全线测量工作复核; 五、 测量人员职责1、 在工程开工前, 对测量控制网进行复测, 发现问题立即向监理单位呈报。建立相应等级的施工控制加密网控制点至各施工工作面所需部位。2、 根据本施工处的生产计划安排, 积极配合各工程部门保质、 保量、 保安全的完成各项相关测量任务。3、 做好与外部及内部相关部门之间的技术交流、 沟通工作, 对外部文件及图纸进行分类保管。4、 负责各施工工作面的施工放样, 定期检查, 并将结果通知所在施工部位的技术员, 做好交底记录。5、 提供符合设计要求的设计轴线, 以满足规范要求, 并负责检查与复核工作。6、 定期监测复核控制点的位移情况, 如超出规范, 应及时纠正, 并向有关单位汇报。六、 隧道洞外控制测量 1 洞外控制点布设规定( 1) 洞外平面控制网应沿两洞口连线方向布设成多边形组合图形, 构成闭合检核条件。( 2) 控制点应布设在视野开阔、 通视良好、 土质坚实、 不易破坏的地方。( 3) 视线应超越和旁离障碍物1m以上。经过水田、 沙滩时, 应适当增加视线高度。( 4) 测站和后视场地应清理和平整, 以利于观测。( 5) 除水准点可在稳固的基石上刻凿外, 其余控制点均应埋设混凝土包金属标志。( 6) 每个洞口平面控制点布设不应少于3个, 水准点不应少于2个。( 7) 用于向洞内传递方向的洞外联系边不宜小于300m。( 8) 洞口平面控制点应便于向洞内引测导线。( 9) GPS控制网进洞联系边最大俯仰角不宜大于5, 导线网、 三角网的最大仰俯角不宜大于15。( 10) 洞口附近的水准点应尽可能与隧道洞口等高, 两水准点间高差以水准测量12站即可联测为宜。2洞外平面控制测量表6-2-1 隧道洞外、 洞内平面控制测量技术要求测量部位测量方法测量等级测角中误差( ) 洞口联系边方向中误差( ) 适用长度( km) 边长相对精度洞外导线测量二106201/100000三18461/80000四251/50000GPS测量一1.06201/250000二1.3461/180000三1.71/100000洞内导线测量二1.3691/100000三1.8361/50000四2.51.531/50000表6-2-2 高程控制测量技术要求测量部位测量等级两开挖洞口间高程路线长度( Km) 每千米高程测量偶然中误差( mm) 洞外二361.0三13363.0四5135.0五57.5洞内二321.0三11323.0四5115.0五57.52.1 隧道洞外控制网布设: 根据铁路工程测量规范中规定: 洞外平面控制测量,结合隧道长度、 平面形状、 线路经过地区的地形和环境,宜采用GPS 测量、 导线测量。2.1.1长岭隧道洞外控制网采用GPS测量,在进口和出口处,用设计院提供的XCPI30-1,XBCPI27,XCPI27-1,XCPI27-2,CPI32, CPI34和XCPI35-2, 作为约束边, 采用徕卡GPS双频接收机按四等控制网的要求共测量10个洞外加密GPS点, 经内业处理平差后的成果做为最终测量成果, 进口位置布设点位为JM1-14 、 JM1-15和JM1-16, 出口位置布设点位为JM2-5、 JM2-6和JM2-7, 斜井位置布设点位为JM2-1 、 JM2-2、 JM2-3和JM2-4。 长岭隧道洞外GPS控制网示意图2.1.2下寨隧道洞外控制网采用GPS测量,在进口和出口处,用设计院提供的CPI32, CPI34, XCPI35-2, XCPI36-1, XCPI37-1和XCPI38, 作为约束边, 采用徕卡GPS双频接收机按四等控制网的要求共测量6个洞外加密GPS点, 经内业处理平差后的成果做为最终测量成果, 进口位置布设点位为JM2-10 ,JM2-11和JM2-12, 出口位置布设点位为JM3-2 ,JM3-3和JM3-4。下寨隧道洞外GPS控制网示意图2.1.3斑竹林隧道洞外控制网采用GPS测量,在进口和出口处,用设计院提供的CPI40,CPI41,XCPI36-1,XCPI42,XCPI43和XCPI43-2, 作为约束边, 采用徕卡GPS双频接收机按四等控制网的要求共测量7个洞外加密GPS点, 经内业处理平差后的成果做为最终测量成果, 进口位置布设点位为JM4-1 、 JM4-2、 JM4-3和JM4-4, 出口位置点位由3标中铁8局布设, 横洞位置布设点位为JM4-6 、 JM4-7和JM4-8。 斑竹林隧道洞外GPS控制网示意图根据设计提供的控制网交桩资料, 本标段此次复测的平面坐标系统采用工程独立坐标系统高斯投影, 参考椭球为WGS-84椭球( 椭球参数为: 长半轴a=6378137, 扁率f=298.) , 本标段涉及三个投影分带, 投影带中央子午线为1050000, 投影面大地高为580m、 870m和1070m, 投影后东方向坐标加常数为500km, 北方向坐标加常数为0。本管段测量的坐标系统与设计相同, 椭球采用WGS84坐标系参考椭球, 边长投影在抵偿高程面上, 投影长度的变形值: 铺设有砟轨道地段不大于2.5cm/km, 即投影长度变形( 包括高程归化、 高斯正投影变形之和) 不大于1/40000, 中央子午线经度为105, 其中长岭隧道投影面大地高为870米, 下寨隧道和斑竹林隧道投影面大地高为1070米。控制网加密测量时按四等GPS平面控制网技术要求进行测量。CPI、 CPII GPS控制网测量的精度指标( 表6-2-3) , C、 D级GPS平面控制网技术要求( 表6-2-4) 表6-2-3 GPS 测量的精度指标控制网级别基线边方向中误差最弱边相对中误差CP1.71/100 000CP2.01/70 000表6-2-4 C、 D级GPS平面控制网复测技术要求别级目项三等四等静态测量卫星高度角()1515有效卫星总数44时段中任一卫星有效观测时间(min)2015时段长度(min)6045观测时段数1212数据采样间隔(S)10601530PDOP或GDOP 8 102.2平差计算内业平差计算时, 采用徕卡公司配备的LGO数据处理软件, 以复测后提交的控制点为基准, 解算各个加密控制点。3 洞外高程控制测量根据铁路工程测量规范定: 洞外高程控制测量应根据设计精度, 结合地形情况, 水准线路长度以及仪器设备条件, 采用水准测量或光电测距三角高程测量, 长大隧道洞外高程控制网采用二等水准测量。3.1各级水准测量精度指标( 即测规对高程测量的限差规定) 表6-3-1 水准测量精度指标水准侧量等级每公里水准测量偶然中误差( mm) 每公里水准测量全中误差( mm) 限差( mm) 检测已测段高差之差( 即复测值与设计值不符值的限差往返测不符值附和路线或环闭合差左右路线高差不符值二等1.02.06L4L4L三等3.06.020L12L12L4L四等5.010.030L20L20L14L二等水准测量必须往返观测, 不允许采用两台仪器同方向左右观测, 三、 四等均能够左右路线观测, 计算结果单位为毫米。3.2各级水准测量主要技术要求表6-3-2 水准测量技术要求等级水准尺类型水准仪等级视距( m) 前后视距 差( m) 前后视累积差( m) 视线高度( m) 二等铟瓦尺、 条码尺DS1501.03.0下丝读数0.3DS0560三等双面DS3653.06.0铟瓦、 条码尺DS1、 DS0580四等双面DS3805.010.0铟瓦条码尺DS11003.3高程测量方法二等水准测量, 路线采用往、 返观测。复测采用附合水准路线, 由一个已知点出发, 最后附合到另一个已知点, 控制测量时一般采用闭合水准路线, 由一个已知点出发, 最后回到该已知点上, 由此计算增设的新水准点高程。隧道洞外高程控制网采用二等水准测量。使用Trimble DiNi 03电子水准仪, 按二等水准测量规范要求进行施测。长岭隧道: 在进口处加密水准点,从三等水准点BM21 出发,按闭合水准路线进行往返测量; 在出口处加密水准点,从三等水准点BM22 出发,按闭合水准路线进行往返测量。下寨隧道: 在进口处加密水准点,从三等水准点BM23 出发,按闭合水准路线进行往返测量; 在出口处加密水准点,从三等水准点XCPI36-1 出发,按闭合水准路线进行往返测量。斑竹林隧道: 在进口处加密水准点,从三等水准点BM27 出发,按闭合水准路线进行往返测量; 在横洞口处加密的三等水准点JM4-8 出发,按闭合水准路线进行往返测量。3.4水准测量有关精度计算 外业、 内业完成后, 应进行精度统计、 分析及评定。( 1) 、 往返闭合差计算, 如超限必须查找原因或重测。( 2) 、 每千米水准测量高差的偶然中误差或全中误差。M=1/4n/L水准路线测段往返高差不符值(mm); L水准测段长度( km) ; N往返测的水准路线测段数。( 3) 、 检测已测段高差之差( 即复测值与设计值不符值的限差) 。二等水准测量, 限差为6L, 不超限采用原设计成果, 超限采用复测成果。这一项是衡量实测精度与设计精度是否相符。4. 洞外控制点的联测及精度要求4.1平面控制点联测隧道洞口控制点使用GPS进行加密, 待平差计算结果符合规范要求后, 应使用全站仪对洞外加密的点位进行角度和边长的复测, 复测结果应满足四等导线测量的要求。表6-4-1 导线测量的技术要求等级测角中误差( ) 测距相对中误差方位角闭合差( ) 导线全长相对闭合差测回数0.5级仪器1级仪器2级仪器6级仪器二等1.01/2500002.01/100 00069隧道二等1.31/2500002.61/100 00069三等1.81/1500003.61/550004610四等2.51/8000051/40000346一级4.01/4000081/ 022二级7.51/ 0151/1 13注: 1、 表中n为测站数。2、 当边长短于500m时, 二等边长中误差应小于2.5mm, 三等边长中误差应小于3.5mm, 四等、 一级边长中误差应小于5mm, 二级边长中误差应小于7.5mm。复测方法: 把仪器架设在控制点上, 测量每相邻两点间的距离, 并在该点上观测相邻两边之间的夹角, 利用已知的控制点坐标正算出距离和坐标方位角, 与已测得的距离和坐标方位角进行对比检查。4.2高程控制点联测二、 三等水准路线宜沿隧道进出口间的道路勘选。若绕行较远时, 可沿小路勘选。本测区全部位于山区, 当水准测量平均每千米单程测站大于25站时, 测段往返高差不符值应满足下表的规定。表6-4-2 往返测高差不符值的限差( mm) 水准测量等级测段往返测高差不符值限差二0.8三2.4四4.0五6.0七、 隧道洞内控制测量1. 洞内平面控制测量为提高长大隧道贯通测量精度, 用常规的支导线进洞控制法就不够满足精度要求, 又由于隧道洞内施工作业繁忙, 循环紧凑, 工期紧, 洞内炮烟和车辆尾气使通视条件差, 据以上特点, 施工须打破常规测量方法, 洞内按高等级导线精度布设, 实施时要遵守以下措施及细则。11洞内控制导线若布设成等边直伸形, 那么, 隧道的横向贯通误差则主要受测角误差的影响, 因此测角测边必须用高精度全站仪, 可大大提高测角测边精度。1.2隧道的横向贯通误差随着测站数的增加而增大, 在保证洞内通风、 照明、 通讯问题解决的情况下, 将边长尽量拉长, 以减小方位角传递误差, 洞内导线边长布设为300m为宜, 困难地段200m为宜。常见的隧道洞内导线网的布设如下: 多边形闭合环菱形网由于多边形网布设自由, 不受地形限制, 外业推进速度快, 菱形网外业观测速度慢, 每一站都要测2个角, 导线点成对布设, 两点的距离根据前后通视情况而确定, 导线边尽可能拉长, 一般不小于300m, 多边形网每一环布设68条边为宜, 菱形网每一个环都是4条边, 而且多边形闭合环的检核条件多, 容易发现粗差, 为评定精度提供了必要的条件, 而单导线无论外业还是内业, 都缺少检核条件, 经过理论和实践证明导线网的精度比单导线的精度高2倍。因此长大隧道洞内导线控制测量采用多边形网进行布设。由于长大隧道两开挖洞口均小于6km,根据相关测量规范中的规定, 对两开挖洞口间的长度小于6km 的隧道,洞内导线采用四等导线测设。2导线网的测量长岭隧道进口从洞口控制点JM1-14-JM1-16边开始, 沿隧道洞内走向闭合到出口洞口的JM2-1 - JM2-3边上; 下寨隧道进口从洞口控制点JM2-10-JM2-11边开始, 沿隧道洞内走向闭合到出口洞口的JM3-2 - JM3-3边上; 斑竹林隧道进口从洞口控制点JM4-2-JM4-3边开始, 沿隧道洞内走向闭合到横洞洞口的JM4-7 - JM4-8边上。测角、 测边采用leica TCRA 1201+型全站仪, 仪器的标称精度均为1、 ( 1+1.5ppmD) ; 角度测4个测回, 每边往、 返观测各3个测回, 一测回内读数较差不大于5 mm, 单程测回间较差不大于10mm, 往测及返测边长化算到隧道平均高程面上水平距离(经气象和倾斜改正后)的互差, 不得大于边长的16000。所有闭(附)合导线均由不同观测者独立测量两次, 取两次测量的角度及边长的平均值, 并进行严密平差计算。观测前, 将仪器放置在仪器箱内20分钟时间使仪器与洞内温度保持一致, 隧道洞内观测尽量避免施工干扰, 避免尘雾, 避开有强光的照射以及电磁场的影响, 目标棱镜人观测时应该有足够的照明度, 受光均匀柔和, 目标清晰, 避免光线从旁侧照射目标。采用自动观测时尽量避免光源照射。表7-2-1 导线测量技术要求等级测角中误差( ) 测距相对中误差方位角闭合差( ) 导线全长相对闭合差测回数0.5级仪器1级仪器2级仪器6级仪器二等1.01/2500001/10000069-三等1.81/1500001/550004610-四等2.51/800001/40000346-一级4.01/400001/ 0-22-二级7.51/ 01/1 -13表7-2-2 水平角方向观测法技术要求等级仪器等级半测回归零差( ) 同方向测回间2C互差( ) 同一方向值各测回互差( ) 四等及以上0.5级仪器4841级仪器6962级仪器8139一级及以下2级仪器1218126级仪器18-24注: 当观测方向的垂直角超过3的范围时, 该方向2C互差可按相邻测回同方向进行比较, 其值应满足表中一测回内2C互差的限值。表7-2-3 测站周角闭合差的限差导线等级二三四限差( ) 2.03.65.0洞口站测角工作宜在夜晚或阴天进行。洞内测量前应先将仪器开箱放置20分钟左右, 让仪器与洞内温度基本一致, 必要时可采用气压温度计, 读数并输入仪器进行现场气压温度改正。目标应有足够的明亮度, 受光均匀柔和、 目标清晰, 避免光线从旁侧照射目标。完成规定测回数一半后, 仪器和反射镜均应转动180重新对中整平, 再观测剩余测回数。表7-2-4 边长测量技术要求等级使用测距仪精度等级每边测回数一测回读数较差限值( mm) 测回间较差限值( mm) 往返观测平距较差限值往测返测二等44232mD57三等22232mD4457四等22232mD57441015一级及以下22232mD571015442030注: 1、 一测回是全站仪盘左、 盘右各测量一次的过程2、 测距仪精度等级划分如下: 级 md2mm级 2 mmmd|5mm级 5 mmmd|10mm级 10 mmmd|20mm md为每千米测距标准偏差。即按测距仪出厂标称精度的绝对值, 归算到1km的测距标准偏差。3、 mD=a+bD式中: mD-仪器测距中误差( mm) ; a-标称精度中的固定误差( mm) ; b-标称精度中的的比例系数( mm/km) ; D-测距长度( km) 。3平差计算导线的平差在计算机上采用平差软件进行严密平差, 对观测成果进行精度评定, 不符合精度要求的测站或测段要重新测量。 3.1 对每站的观测成果进行精度评定 如下表(示例), 当完成每一测站后, 应对该测站的成果进行整理, 计算测量角度和距离的最或是值及其中误差。 表7-3-1 ( 观 测 记 录) 编号观测角度( 度 分 秒) V(秒)辅 助 计 算175 32 13 1. 算术平均值 2. 观测值中误差: 2. 算术平均值中误差275 32 18 375 32 15 475 32 17 575 32 16 675 32 14 秒数之和=93秒3.2 对已构成闭合图形的导线环进行平差计算在隧道掘进中, 随着导线的不断布设, 不断构成闭合的图形。每当构成闭合图形时都应进行平差计算, 计算出闭合图形的闭合差、 导线的测角中误差, 判断是否符合规范规定和设计的要求。表7-3-2 ( 已构成闭合图形的导线段闭合差) 序号角度数角度闭合差( 秒) 限差( 秒) 3.6WS( 毫米) 总长( 米) 1/T限差备注6162.288.821932351/17万1/55000261.528.822833001/11.7万1/55000备注按方位角闭合差计算测角中误差: =0.79秒如果闭合图形的各项限差满足规范的要求, 则对闭合图形内的每条边角进行平差改正。手动平差能够将闭合差平均分配到每个边和角度上。简易平差与严密平差的成果相差不会很大, 但为使最终的测量成果更具可靠性, 导线的平差应在计算机上采用平差软件进行严密平差。4洞内高程控制洞内高程控制按二等水准测量精度要求施测,观测方法和洞外相同。洞内高程控制点每隔200500m设置一对。5贯通测量误差预计表7-5-1 铁路隧道控制测量的贯通精度要求测量部位横向中误差( mm) 高程中误差(mm)两开挖洞口间长度448810101313171720洞外3045609012015018洞内40608012016020017洞外、 洞内总和507510015020025025隧道进、 出口间贯通时, 除进行隧道洞外导线测量和洞外高程测量之外, 还必须进行隧道洞内和隧道进出口间的联系测量。因此在进行隧道贯通测量误差预计时, 要考虑隧道进出口的联系测量误差及隧道洞内测量误差的综合影响。5.1洞口投点的测设洞口投点是向洞内传算方向和坐标的精密控制点, 因此在进行洞口投点测设时, 采用图形强度较好的单三角形与原洞外精密控制网进行联测, 选择在阴天或者傍晚时分进行观测。洞口投点待洞口挖至设计标高后埋设钢板桩, 往洞内测设导线点时由洞口投点向洞内传算方位和高程, 传算方位的起算边长度不宜小于300m。5.2贯通相遇点K在水平方向上的误差预计为了确保长大隧道能够正确贯通, 隧道洞外网测量对洞内横向精度影响值估算, 以及洞内测量设计都是必要的。因长大隧道洞外控制网GPS网, 因此影响洞内贯通精度的主要因素有以下几项:一是GPS接受机本身的设计精度, 徕卡 GPS双频接收机的标称精度为5+0.5ppmD; 二是隧道长度; 三是隧道进出口定向边长度。5.3洞内导线测角和测边误差引起的贯通面上的K点在x方向上的误差的预计公式如下: 角: 测距: 式中 洞内导线的测角中误差K点与各导线点连线在y轴上的投影长导线各边与x轴间的夹角光电测距的两边误差5.4各项误差引起的K点在x方向上的总误差由洞外测量误差和洞内导线测量误差所引起的K点在x方向上的总的中误差为: M xK=M2X外+ M2X内若各项测量均独立进行了2次, 则平均值的中误差为: K点在x方向上的预计贯通误差为: =2M6洞外高程测量误差对洞内高程影响估算6.1洞外高程控制测量在隧道贯通面上所产生的高程中误差按下式计算:Mh外=ML式中 M每千米水准测量的偶然中误差( mm) L洞内相邻两开挖洞口间高程路线长度( km) 6.2隧道洞内水准测量 隧道洞内水准测量引起的高程误差的估算公式为: MhlL式中 地面水准测量每千米长度的高差中误差 L由进口水准点经洞内至出口水准点的水准路线的长度。6.3各项误差引起K点在高程上的总误差由地面水准测量误差Mh=M2h外+ M2h内若各项测量均独立进行2次, 并取二倍中误差作为预计误差, 则贯通相遇点K在高程上的贯通预计误差为: Mh预=2* Mh /n因为长大隧道两开挖洞口间的距离都小于4km, 因此洞内外横向贯通中误差的总和不能大于50mm, 高程贯通中误差不能大于25mm。7隧道洞内布网施测注意事项导线点位要求埋设稳固, 先期点位用砼包刻十字的钢筋, 后期洞内应布设CPII点。CPII点位应埋设不锈钢, 洞内CPII的点位间距为400500m。隧道进口处和斜井进入正洞处的控制定向边长尽可能拉长, 洞外定向边长不小于500m, 斜井与正洞交叉处的定向边不小于300m。洞内导线控制测量时, 要在通视条件好的情况下进行。及时通风排烟, 必要时停止施工, 为控制测量提供有利的环境条件。八、 相关工作根据现场实际控制交桩情况, 设计控制点和水准点间距较远, 施工时根据现场地形情况和隧道测量工作管理标准中的相关规定, 进行控制点及水准点的加密, 每个洞口附近不得少于3个平面控制点( 包括洞口投点) 和2个水准点, 以便施工测量的使用, 并加强对导线点及水准点的保护, 并按规范要求定期对导线点及水准点进行复核。九、 测量技术保证措施由于工程工期的限制以及本工程施工工艺特点, 主体结构施工以及特长线隧道等施工测量不允许出现任何测量误差超出限差的情况, 在施工中, 必须高度重视测量工作, 为达到高程和平面的测量误差均在限差内的目的, 特制定以下技术措施: (1)本工程测量采用三级复核制, 工区测量为一级, 项目部定期对工区测量结果进行复核为二级, 公司总部测量队定期对项目部测量结果进行复核为三级。(2)开工前对测量人员进行工程情况、 技术要求、 测量规范、 测量操作规程、 测量方案测量基本知识和测量重要意义的培训。(3)根据质量计划和相关规程, 及时、 定期把测量仪器送到有检定资格的单位检校, 确保测量结果的有效性。(4)本工程和邻近工程接头处进行中线和标高的联测, 相互搭接100m, 联测结果在测量误差允许范围内方可进行施工, 如超出误差允许范围应查明原因, 进行调整或改正后, 经总工程师批准后方可施工。(5)积极和监理方测量工程师联系、 沟通、 配合、 满足并尊重测量监理工程师提出的测量技术要求及意见。重要部位的测量, 请测量监理工程师旁站监理, 并把测量结果和资料及时上报监理公司, 测量监理工程师经过内业资料复核和外业实测确定无误后方可进行下步工序的施工。(6)所有测量的内业资料计算, 以及外业实测资料的整理和交底, 都必须有计算人、 复核人, 确保资料的准确无误。现场施工测量有检校条件, 尽量形成附合导线和附合水准路线形式; 或者换人走不同的路线, 以不同的测量方法重复测量来达到检核目的。(7)经常复核隧道内易变形地段附近的导线点、 水准点、 中线点, 随时掌握中线点、 高程点、 导线点的变形情况, 关注测量信息, 经常对地面导线点、 地面水准点进行复测, 并和地下导线点、 地下水准点进行联测, 保证在测量工作中, 随时发现点位变化, 随时进行测量改正, 严格遵守各项测量工作制度和工作程序, 确保测量结果万无一失。(8)由于线路设计计算精度较高, 在放线过程中, 直线段每隔100米左右与基本导线联系, 用坐标成果中标出的点坐标值进行校验, 如有偏差, 应修正直线方位角。(9)曲线转角、 直线方位角、 线路长度、 高程的测量精度控制, 严格按高速铁路工程测量规范进行。施工中各种建筑物放样时与测量控制单位密切配合, 避免出现不必要的偏差。
