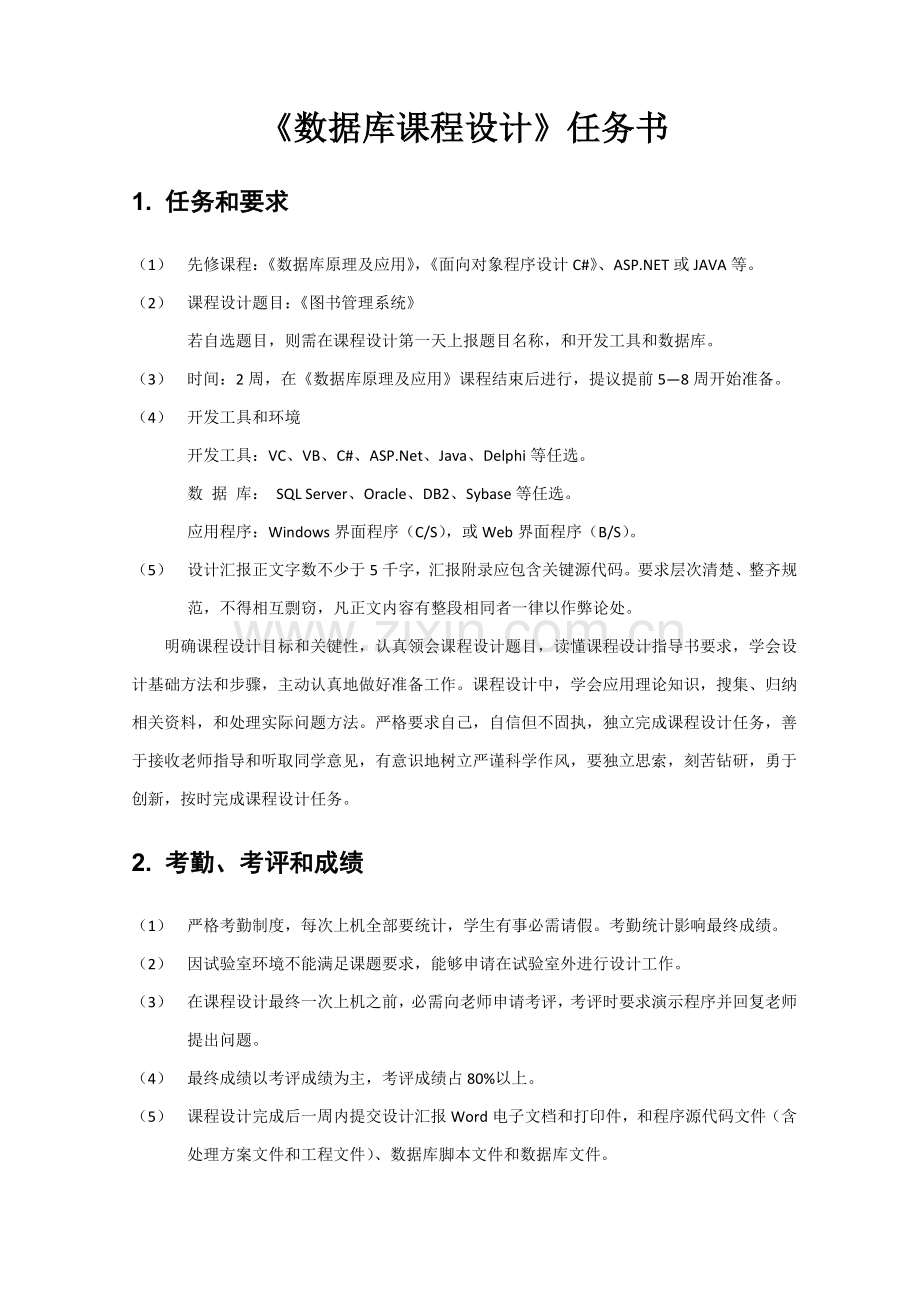

《数据库课程设计》任务书
1. 任务和要求
（1） 先修课程：《数据库原理及应用》，《面向对象程序设计C#》、ASP.NET或JAVA等。
（2） 课程设计题目：《图书管理系统》
若自选题目，则需在课程设计第一天上报题目名称，和开发工具和数据库。
（3） 时间：2周，在《数据库原理及应用》课程结束后进行，提议提前5—8周开始准备。
（4） 开发工具和环境
开发工具：VC、VB、C#、ASP.Net、Java、Delphi等任选。
数 据 库： SQL Server、Oracle、DB2、Sybase等任选。
应用程序：Windows界面程序（C/S），或Web界面程序（B/S）。
（5） 设计汇报正文字数不少于5千字，汇报附录应包含关键源代码。要求层次清楚、整齐规范，不得相互剽窃，凡正文内容有整段相同者一律以作弊论处。
明确课程设计目标和关键性，认真领会课程设计题目，读懂课程设计指导书要求，学会设计基础方法和步骤，主动认真地做好准备工作。课程设计中，学会应用理论知识，搜集、归纳相关资料，和处理实际问题方法。严格要求自己，自信但不固执，独立完成课程设计任务，善于接收老师指导和听取同学意见，有意识地树立严谨科学作风，要独立思索，刻苦钻研，勇于创新，按时完成课程设计任务。
2. 考勤、考评和成绩
（1） 严格考勤制度，每次上机全部要统计，学生有事必需请假。考勤统计影响最终成绩。
（2） 因试验室环境不能满足课题要求，能够申请在试验室外进行设计工作。
（3） 在课程设计最终一次上机之前，必需向老师申请考评，考评时要求演示程序并回复老师提出问题。
（4） 最终成绩以考评成绩为主，考评成绩占80%以上。
（5） 课程设计完成后一周内提交设计汇报Word电子文档和打印件，和程序源代码文件（含处理方案文件和工程文件）、数据库脚本文件和数据库文件。
3. 设计汇报
（1）要求采取统一格式汇报封面。
（2）目录，要求目录层次结构清楚、合理。
（3）正文，要求包含概况、系统分析和设计、系统实现、总结、参考文件等方面内容。
系统分析和设计可包含：系统功效分析、概念模型、数据表结构、三层架构、类设计等。
系统实现可包含：数据库实现（SQL脚本）、程序界面、界面操作、关键技术及实现代码、调试中碰到问题等。
总结可包含：结论（已完成功效、包含关键技术）、下一步工作安排、收获和体会等。
（4）附录，要求包含数据库对象（含存放过程等）SQL脚本代码，和关键源程序代码。

《图书管理系统》设计指导书
1. 设计题目
图书管理系统
2. 设计目标
经过对图书管理系统系统分析、系统设计、编码和调试等工作实践，熟悉管理信息系统开发过程、设计方法及相关编程技术，熟练掌握数据库设计基础理论及方法。
3. 设计任务
要求完成一个含有一定实用价值图书管理系统，关键任务包含：
 在Microsoft SQL Server //环境下建立图书管理系统所使用数据库，利用企业管理器或查询分析器建立多种数据库对象，包含：数据表、视图、约束、存放过程和触发器等；
‚ 掌握ADO.NET编程技术，对MS SQL Server数据库进行连接和操纵；
ƒ 掌握使用C#语言开发一个数据库应用系统基础方法和步骤，熟悉部分基础功效实现方法，如：数据维护（插删改等操作），数据查询、浏览和Excel导出，统计和报表，用户登录和权限管理等。
„ 了解C/S或B/S应用程序多层体系结构及三层架构方案设计思想，了解迭代式开发，熟悉面向对象设计方法及其分析和设计过程，了解UML文档及其开发过程中作用。
指导书说明：
（1）开发环境和目标：微软 C#、SQL Server，基于C/S结构Windows应用程序。
（2）仅给出了部分功效设计和实现，以说明面向对象分析和设计通常方法和关键编程技术，其它功效部分需要自己完成。
（3）为降低篇幅和降低阅读门槛，没有追求使用标准UML设计文档和术语。
4. 设计准备
4.1 系统准备
操作系统：Windows xp/7/8
数据库系统：SQL Server //
用户端开发工具：Visual Studio ///
4.2 知识准备
熟悉SQL Server //使用；
熟悉C#、ASP.NET语言及其数据库编程技术。
了解：迭代式开发过程、UML设计文档、设计模式；和图书馆相关业务知识
4.3 迭代式开发
迭代式开发（统一过程UP） 系统开发被组织成一系列固定短期（一段为2-6周）小项目，称为迭代；每次迭代全部产生可实施系统。每次迭代全部包含计划、需求、分析、设计、编码、测试等过程和文档编写工作；第一次迭代考虑系统关键功效，随即迭代逐步扩展系统功效；每次迭代结果（含需求、分析、设计、代码和文档等）均为下一次迭代工作基础，直至满足最终需求。这种开发过程是基于面向对象方法。
5. 系统分析
系统边界和约定
(1) 系统限定在实体书库借阅和管理等业务范围；
(2) 不考虑图书馆电子书库、订购、情报、人事管理等业务；
(3) 不考虑图书馆跨区分布情况，如长江大学图书馆包含多个校区图书馆；
(4) 不考虑图书通借通还，如长江大学读者可在湖北省高校任何一家图书馆借还图书；
(5) 不考虑珍藏图书借阅业务；
(6) 暂不考虑和校园一卡通系统外部接口。一卡通系统为外部系统（外部参与者），卡内统计有身份及相关信息，该系统负责身份验证工作。
(7) 期刊库和论文库借阅和管理等业务可作为二期项目目标，视本系统使用情况而定。
需求概要
(1) 图书管理系统基础功效需求包含：读者管理、图书管理、借阅管理、用户登录和用户管理等；其它功效需求包含：读者查询和预约借书*、统计和报表*、数据备份*、书架管理*、期刊管理*、期刊借阅*、论文管理*、论文借阅*等。（* 表示留待以后迭代周期完成，下同）
(2) 相关领域概念：借书证（读者）、图书、借还书统计。
(3) 系统外部参与者：读者、借书证管理员、图书管理员、借阅管理员、系统管理员。将图书馆工作人员划分为借书证管理、图书管理、借阅管理等三类人员；系统管理员负责数据库和软件系统管理，包含各类管理员用户创建和授权、数据库备份等工作。

系统分析目标
找出系统用例，书写用例文档，建立领域模型(概念模型)。
[用例] use case，或译为使用案例、用况。是指为了完成一个领域目标或任务，提供一个或多个场景来说明其在系统内部和外部（人员或外部系统等）之间交互过程。如办理借书证、借书、还书、用户登录等均为用例；而借阅管理不是用例，因为它包含多个任务；读者可否借书也不是用例，因为它不是一个领域任务或业务目标。参见“参考资料01 用例.doc”。
用例是一个事件流，一个事件对应一个系统操作；如借书用例中“依据借书证号查询读者信息”、“依据借书证号查询超期未归还图书”、“判定读者可否借书”、“判定图书是否在馆”、“确定借书”等均为事件或系统操作。
找出系统用例后，对每个用例交互操作过程进行描述（即书写用例），经过用例发觉领域概念及其属性，并建立领域模型（即概念模型）。用例和领域模型建立过程通常是交互进行，并相互参考、印证和补充完善。
经过用例发觉事件或系统操作，可进行下一步设计和实现工作，是系统设计关键内容。
在面向对象方法开发过程中，分析和设计没有显著界限，只是侧重面不一样而已。
5.1 读者管理
读者管理即借书证管理，包含业务（即用例）有：办理借书证、借书证变更、借书证挂失、解除挂失、补办借书证、注销借书证、批量办理新生借书证*等。（*表示留待迭代2及以后完成，下同。完成这类用例文档并实现其功效者，老师可酌情加分）
借书证（读者）可分为2种类别：老师、学生。
借书证（老师）=借书证号、姓名、性别、所在单位、办证日期、照片等。
借书证（学生）=借书证号、学号、姓名、性别、专业、班级、办证日期、使用期、照片等。其中，使用期由学生类别决定，本科生4年、专科生3年、硕士生3年等。
相关业务规则：(1)读者凭借书证借书；(2)老师最多借书12本，借书期限最长为60天，可续借2次；学生最多借书8本，借书期限最长为30天，可续借1次；(3)处于挂失、注销状态读者不能借书；(4)未归还图书者不能注销其借书证。
分析：增加读者类别概念，统一并简化读者信息，采取老师属性项，而学生可在所在单位填写班级，学生特有读者信息可留待以后开发周期处理。可得到2个概念：读者、读者类别。
读者=借书证号、姓名、性别、所在单位、读者类别、办证日期、照片等。（另可加：电话、邮箱等）
读者类别=读者类别号、类别名称、可借书本数、可借书天数、可续借次数。
思索：学生借书证使用期怎样处理？

1. 办理借书证
用例名称：办理借书证
迭 代：1 （说明：第1次迭代期间用例文档）
参 和 者：借书证管理员（或系统管理员）、读者
综 述：用例起始于读者来到借书证管理办公室，管理员给读者办理新借书证。
触 发 器： （说明该用例触发条件）
前置条件：登录用户含有读者管理权限。
过程描述： （标题名或为：基础步骤、基础事件流、关键成功场景等）
1. 管理员输入：读者类别、所在单位、姓名。
2. 点击“查询”。
3. 系统查询读者信息，并显示查询结果。
4. 管理员判定该读者是否已办理借书证，若是，则可取消办证过程。（人工操作）
5. 管理员输入读者信息：读者类别、姓名、性别、所在单位、办证日期、照片等。（类别、姓名、单位等可预置为过程1中输入值，办证日期可预置为系统日期）
6. 确定办证。
后置条件：创建新读者对象，并含有新借书证号；系统统计读者信息。
业务规则：借书证号应含有唯一性。
待处理问题：
1. 打印借书证；
注 释：未考虑校园一卡通做为借书证使用情况
作者和日期： -7-24日，LSH，版本号1.0
思索：读者分成老师和学生2个概念时，用例有何不一样？
2. 变更借书证
变更借书证类别、使用期、所在单位等，和其它信息；借书证号不可更改。
用例（略 要求自己完成）
3. 挂失借书证
用例名称：挂失借书证
参 和 者：借书证管理员、读者
综 述：用例起始于读者来到借书证管理办公室，管理员给读者办理借书证挂失。
前置条件：登录用户含有读者管理权限，且读者已经存在
过程描述：
1. 输入借书证号，或输入读者类别、单位、姓名。
2. 点击“查询”。
3. 系统查询并显示读者信息。
4. 找到其借书证，且读者状态为有效。
5. 确定挂失。系统修改读者状态为挂失。
后置条件：系统统计读者信息。
业务规则：借书证挂失后严禁读者借书。
分析：修改读者概念，增加属性“借书证状态”；并修改办理借书证用例。
4. 解除挂失
用例名称：解除挂失
参 和 者：借书证管理员、读者
综 述：用例起始于读者来到借书证管理办公室，管理员给读者办了解除借书证挂失。
前置条件：登录用户含有读者管理权限，且读者已经存在
过程描述：
1. 输入借书证号，或输入读者类别、单位、姓名。
2. 点击“查询”。
3. 系统查询并显示读者信息。
4. 找到其借书证。
5. 确定解除挂失。（前提：读者状态为挂失）
6. 系统修改读者状态为有效。
后置条件：系统统计读者信息。
5. 补办借书证
补办借书证过程：创建新借书证（复制原读者信息，但借书证需取新号，其它信息不变），并将原借书证借阅统计转移到新证上，原借书证注销。
用例（略 自己完成）
6. 注销借书证
相关规则：有未归还图书者不能办理注销。
用例（略 自己完成）
7. 批量办理新生借书证*
从教务管理系统导入新生信息，系统生成借书证信息，管理员核实后办理借书证。
用例（略，思索：联机在线导入，离线导入）
8. 读者类型管理
从系统功效完整性来看，还存在一个隐性功效需求：读者类型管理，即读者类型信息插、删、改、查等数据维护操作。
用例（略 要求自己完成）
5.2 图书管理
包含业务（用例）：图书编目*、新书入库、图书信息维护、图书变卖和销毁处理*等。
图书信息=书号、书名、作者、出版社、出版日期、ISBN、分类号、语言、页数、单价、内容介绍、图书封面、图书状态等；（图书状态包含：在馆、借出、遗失、变卖、销毁）
1. 图书编目*
新书入库前，图书管理员对图书进行图书编目工作，即依据该馆现有图书分类目录信息编写新书分类号，需要时依据图书分类法增加新图书分类条目。
图书信息= … 、分类号、…
图书分类目录=分类号、分类名。图书分类信息关键用于统计，如汉字图书分类条目：
-----------------------------------------------------------
分类号 分类名
TP 自动化技术、计算机技术
TP3 计算技术、计算机技术
TP31 计算机软件
TP311 程序设计、软件工程
TP312 程序语言、算法语言
TP311.13 数据库理论和系统
TP311.131 数据库理论
新书分类号，图书“C#高级编程(第7版)”可编为：TP312/3033.2
图书分类概念暂不考虑, 可留待以后开发周期处理。
用例名称：图书编目（略）
2. 新书入库
用例名称：新书入库
参 和 者：图书管理员
前置条件：登录用户含有图书管理身份和权限
过程描述：
1. 输入或系统生成起始书号(BkNO)。
2. 输入：图书信息(书名、作者、出版社、出版日期、语言、页数、单价、ISBN、分类号、内容介绍等)、入库数量(N，N>=1)、入馆日期。
3. 确定图书入库。
4. 图书馆工作人员对图书进行贴书签（分类号）、印书号（或条形码）、盖图书馆印章。
5. 图书上架。
后置条件：创建N个图书对象，书号分别为BkNO、BkNO+1、…、BkNO+N-1，这N本图书状态均修改为在馆；系统统计图书信息。
注 释：BkNO+N可作为下一次新书入库起始书号。
思索：图书信息划分为2个概念是否更为合理？
馆藏图书目录=书名、作者、出版社、出版日期、ISBN、分类号、语言、页数、单价、内容介绍、图书封面、入库数量、入馆日期
图书=书号、分类号、图书状态
3. 图书信息维护
图书信息查、删、改等信息维护操作。
用例名称：图书信息维护（略 自己完成，提醒：先查找，再删改）
4. 在馆图书变卖和销毁处理*
长久没有借阅统计且失去保留价值图书能够进行变卖或销毁处理。
用例名称：在馆图书销毁和变卖处理（略）
5.3 借阅管理
包含业务用例：借书、续借、还书等。还书过程包含超期罚款、遗失图书罚款等业务规则。
罚款规则：（1）超期罚款规则 应罚款金额=超期天数*罚款率，罚款率=0.05元/天，罚款率可能随时间或读者类别而改变；实际罚款金额<=应罚款金额，依据实际情况能够进行减免。（2）遗失罚款规则 遗失图书应罚款金额=3*图书单价；实际罚款金额在（1*图书单价，3*图书单价）之间。（3）遗失罚款规则优先于超期罚款规则。
借书统计=借书证号、书号、借书操作员、借书日期、应还日期
续借统计=借书证号、书号、续借操作员、续借日期、应还日期，续借次数
还书统计=借书证号、书号、还书操作员、还书日期、应还日期，超期天数、应罚款金额，实际罚款金额
分析：借书统计、续借统计、还书统计等信息可合并为借阅统计，续借可舍去部分信息。借阅历史统计应该长久保留在数据库中，方便于统计分析，另外，读者对一本书可能数次借阅，故借阅信息应该增加一个标识项：借书次序号。
借阅信息=借书次序号、借书证号、书号、借书操作员、借书日期、应还日期，续借次数、还书操作员、还书日期，超期天数、应罚款金额，实际罚款金额
1. 借书
用例名称：借书
参 和 者：借阅管理员、读者
综 述：用例起始于读者带着图书来到图书借阅大厅，管理员给读者办理借书手续。
前置条件：登录用户含有借阅管理权限。
过程描述：
1. 管理员输入借书证号，点击“查询读者”。
2. 系统查询读者信息、未归还图书信息（含超期），并进行显示。
3. 系统判定读者可否借书（借书证状态为有效，已借书数量小于可借书数量，不存在超期未归还图书）。若不可借书，则严禁借书。
4. 管理员输入待借图书书号，点击“查询图书”。
5. 系统查询，并显示图书信息。
6. 系统判定图书是否在馆，若不在馆，则严禁借书。
7. 管理员点击“借书”。
8. 系统完成以下操作：
8.a 创建借阅统计对象（借书次序号由系统自动产生，借书证号和书号为上述输入值，借书操作员=登录用户，借书日期=系统日期，应还日期=系统日期+可借书天数，续借次数=0，还书日期=NULL，还书操作员=NULL），并标识为未归还；
8.b 修改读者对象已借书数量+1；
8.c 修改图书状态为借出；
后置条件：系统统计借阅对象、读者对象、图书对象。
业务规则：(1)借书证状态为挂失、注销者不能借书；(2)借书数量不能超出可借书数量；(3)有超期未归还图书者不能借书。
注 释：未归还图书状态可采取还书日期为空（NULL）来标识，或另加属性表示是否还书。
修改读者信息：增加“已借书数量”；修改用例办理借书证：后置条件中，已借书数量=0。
练习：修改用例以满足读者携带多本图书进行借书要求。
2. 续借
用例名称：续借
参 和 者：借阅管理员、读者
前置条件：登录用户含有借阅管理权限、图书状态为借出
过程描述：
1. 输入待续借图书书号。
2. 系统查询并获取图书对象、未归还状态借阅统计对象、及其读者对象，并进行显示。
3. 系统判定可否续借（续借次数<可续借次数, 读者状态为有效）。
4. 点击“续借”。
后置条件：修改借阅统计对象（续借次数+1，应还日期+=可借书天数），图书状态为借出，并保留到数据库中。
业务规则：(1)借书证状态为挂失、注销者不能续借；(2)续借次数不能超出可续借次数。
注 释：续借前后图书状态应为借出
3. 还书
还书用例需要处理超期罚款、遗失图书罚款处理2种情况。
用例名称：归还图书（略 要求自己完成，完成罚款处理者，老师可酌情加分）
5.4 用户登录和用户管理
包含用例：用户登录、密码修改、用户管理*，为本系统基础和关键功效。
用户包含2类：读者、管理员。其中，管理员用户权限是4种角色组合：借书证管理、图书管理、借阅管理、系统管理；系统管理员负责全部管理员用户及其权限管理，借书证管理员负责读者管理（即借书证管理）。
管理员是读者，但读者不一定是管理员；读者和管理员间存在(1对0..1)联络。
读者信息+=密码。
管理员信息=用户号、用户名、密码、管理角色
管理角色设计：可采取4位二进制，借书证管理(0001)2=1、图书管理(0010)2=2、借阅管理(0100)2=4、系统管理(1000)2=8。如表示图书管理和借阅管理权限：2+4=6；判定7是否含有图书管理权限：7位和2，即(0111)2位和(0010)2=(0010)2，表示有此权限。
分析：将管理员信息合并到读者中，可简化概念，此时，非管理员管理角色(0000)2=0。好处：简化用户登录用例；坏处：概念不够清楚，给用户管理带来不便。第1个迭代周期采取简化概念设计。另外也可用4个逻辑数据项分别表示4个管理角色。
读者信息+=密码、管理角色。需修改用例办理借书证（自己完成）。
1. 用户登录
用例名称：用户登录
参 和 者：读者或管理员
前置条件：无
过程描述：
1. 输入用户号（即借书证号）、密码；密码采取掩码“*”号显示。
2. 点击“登录”。
3. 系统依据借书证号获取读者对象。
3a. 未获取读者对象时，显示无此用户，转入1；
3b. 密码未匹配时，显示密码错误，并清空密码，转入1；
4. 进入系统主程序界面。
后置条件：依据登录用户权限显示或隐藏对应系统功效（菜单等）。
待处理问题：
1. 挂失或注销借书证者不能登录。
注 释：该登录用户（读者）对象应为全局可见
系统功效和用户角色之间关系参见“表1 系统功效和用户角色关系表”。
2. 密码修改
用例名称：修改密码
参 和 者：用户
综 述：用户登录后修改自己登录密码。
..（略）
3. 用户管理*
用例名称：用户管理
参 和 者：系统管理员、图书馆工作人员
综 述：系统管理员对图书馆工作人员进行权限管理。
前置条件：登录用户为系统管理员，图书馆工作人员需先办理借书证
过程描述：
1. 输入借书证号，或输入读者类别、单位、姓名。
2. 点击“查询”。
3. 系统查询，并显示读者信息。
4. 找到借书证后，设置该读者管理角色。
5. 确定完成。
后置条件：修改读者管理员角色，系统统计读者信息。
注 释： 管理角色有4种：借书证管理、图书管理、借阅管理、系统管理
5.5 读者查询和预约借书*
读者（非管理员用户）功效需求，包含用例：未归还图书查询和续借*（含超期、立即到期查询操作）、预约借书*（含在馆图书查询操作）等。
该类读者所使用功效最好是采取web程序实现，Web程序功效可包含：读者登录、密码修改、未归还图书查询和续借*、预约借书*等。
用例名称：未归还图书查询和续借（略，思索：和续借用例有不一样吗？）
用例名称：预约借书（略，思索：对借书用例有何影响？可在迭代2完善借书用例）
5.6 统计和报表*
包含：馆藏图书统计、借阅情况统计、借阅时段统计等等。
馆藏图书统计可按图书类别、入馆时间统计图书数量、金额等，可得图书分布情况；
借阅情况统计可按单位（含专业、年级）、图书类别、借阅时间（年、学期、月份）等统计借阅次数和天数，统计结果可作为订购新书参考依据；
借阅时段统计按工作日（星期一、二、、、）和时段（8:00-8:30、8:30-9:00、、、）统计借还书次数，可得各时段借阅工作量，并可依此安排借阅管理人员。
注：包含OLAP（联机分析处理）技术，开发者需了解“多维数据模型”及相关概念。
用例（略）
5.7 数据备份*
用户备份是对SQL Server数据库进行备份，由系统管理员操作。
5.8 系统功效和用户角色
表1 系统功效和用户角色关系表
序号
系统功效
借书证管理
图书管理
借阅管理
系统管理
读者
1
读者管理
√

（√）

2
图书管理

√

3
借阅管理

√

4
用户登录
√
√
√
√
√
5
密码修改
√
√
√
√
√
6
用户管理

√

7
读者预约
√
√
√
√
√
8
统计和报表
√
√
√

√
9
数据备份

√

10

5.9 领域模型
领域概念小结
读者=读者号（借书证号）、姓名、性别、所在单位、电话、邮箱地址、办证日期、照片、借书证状态、已借书数量、密码、管理角色。（借书证状态：有效、挂失、注销）
读者类别=读者类别号、读者类别名称、可借书数量、可借书天数、可续借次数，罚款率，证件使用期。
图书=书号、书名、作者、出版社、出版日期、ISBN、分类号、语言、页数、单价、内容介绍、图书封面、图书状态。（图书状态包含：在馆、借出、遗失、销毁、卖出）
借阅信息=借书次序号、读者号、书号、借书操作员、借书日期、应还日期、续借次数、还书操作员、还书日期，超期天数、应罚款金额、实际罚款金额。
领域模型

图1 图书管理系统概念模型(V1)

关键提醒：在领域模型建立后、和数据库设计完成后，均应检验全部用例文档（检验关键：事件流、前置条件和后置条件），检验二者一致性，发觉缺漏点及矛盾之处，并进行修正。

6.系统设计和实现
6.1 数据库设计和实现
1. 读者类别表(TB_ReaderType)
序号
字段名
数据类型
说明
1
rdType
SmallInt
读者类别【主键】
2
rdTypeName
Nvarchar(20)
读者类别名称【唯一、非空】
3
CanLendQty
Int
可借书数量
4
CanLendDay
Int
可借书天数
5
CanContinueTimes
Int
可续借次数
6
PunishRate
Float
罚款率（元/天）
7
DateValid
SmallInt
证书使用期（年）【非空，0表示永久有效】
2. 读者信息表(TB_Reader)
序号
字段名
数据类型
说明
1
rdID
Int
读者编号/借书证号【主键】
2
rdName
nvarchar(20)
读者姓名
3
rdSex
nchar(1)
性别，男/女
4
rdType
SmallInt
读者类别【外键TB_ReaderType】【非空】
5
rdDept
nvarchar (20)
单位代码/单位名称
6
rdPhone
nvarchar(25)
电话号码
7
rdEmail
nvarchar(25)
电子邮箱
8
rdDateReg
datetime
读者登记日期/办证日期
9
rdPhoto
读者照片
10
rdStatus
nchar(2)
证件状态，3个：有效、挂失、注销
11
rdBorrowQty
Int
已借书数量(缺省值0)
12
rdPwd
nvarchar (20)
读者密码(初值123)，可加密存放
13
rdAdminRoles
SmallInt
管理角色，0-读者、1-借书证管理、2-图书管理、4-借阅管理、8-系统管理，可组合
分析提醒：（1）可将管理员另外建表，和读者信息分开单独进行设计。（2）单位rdType能够采取名称，若采取代码则需另建一张表：单位代码和名称对照表，这么便于按单位统计。（3）管理角色(rdAdminRoles)也可设计为4个bit类型字段。
3. 图书信息表(TB_Book)
序号
字段名
数据类型
说明
1
bkID
Int
图书序号【标识列，主键】
2
bkCode
Nvarchar (20)
图书编号或条码号（前文中书号）
3
bkName
Nvarchar(50)
书名
4
bkAuthor
Nvarchar(30)
作者
5
bkPress
Nvarchar(50)
出版社
6
bkDatePress
datetime
出版日期
7
bkISBN
Nvarchar (15)
ISBN书号
8
bkCatalog
Nvarchar(30)
分类号（如：TP316-21/123）
9
bkLanguage
SmallInt
语言，0-汉字，1-英文，2-日文，3-俄文，
4-德文，5-法文
10
bkPages
Int
页数
11
bkPrice
Money
价格
12
bkDateIn
DateTime
入馆日期
13
bkBrief
Text
内容介绍
14
bkCover
图书封面照片
15
bkStatus
NChar(2)
图书状态，在馆、借出、遗失、变卖、销毁
说明：bkCode为前文中书号，这里没有设计为关键字，而增加bkID字段作为表关键字，其原因为：预防新书入库时起始书号输入错误时，因关键字而不易修改。
4. 借阅信息表(TB_Borrow)
序号
字段名
数据类型
说明
1
BorrowID
Numeric(12,0)
借书次序号【主键】
2
rdID
Int
读者序号【外键TB_Reader】
3
bkID
Int
图书序号【外键TB_Book】
4
ldContinueTimes
Int
续借次数（第一次借时，记为0）
5
ldDateOut
DateTime
借书日期
6
ldDateRetPlan
DateTime
应还日期
7
ldDateRetAct
DateTime
实际还书日期
8
ldOverDay
Int
超期天数
9
ldOverMoney
Money
超期金额（应罚款金额）
10
ldPunishMoney
Money
罚款金额
11
lsHasReturn
Bit
是否已经还书，缺省为0-未还
12
OperatorLend
Nvarchar(20)
借书操作员
13
OperatorRet
Nvarchar(20)
还书操作员
分析提醒：借阅信息即用于图书借还管理，同时又是统计分析关键信息起源，故要求保持其历史信息。设计时不能以（读者序号+图书序号）为关键字，不然读者不能第二次借阅同一本书了。
5. 数据库实现
内容：
(1) 创建数据库：Library；
(2) 创建登录名：LibAdmin，密码：123；并设置为数据库Librarydbo；
(3) 创建上述4张数据表及约束；
实现方法：
(1) 采取SQL Server企业管理器手工操作方法完成创建工作；(自己完成)
(2) 编写SQL脚本文件，并在查询窗口工具中运行并创建；如创建TB_ReaderType表：
CREATE TABLE [dbo].[TB_ReaderType](
[rdType] smallint NOT NULL,
[rdTypeName] nvarchar(20) NOT NULL,
[CanLendQty] int NULL,
[CanLendDay] int NULL,
[CanContinueTimes] int NULL,
[PunishRate] float NULL,
[DateValid] smallint NULL DEFAULT ((0)),
PRIMARY KEY ([rdType]),
UNIQUE ([rdTypeName])
)
GO
insert into [TB_ReaderType] values(10,'老师',12,60,2,0.05,0);
insert into [TB_ReaderType] values(20,'本科生',8,30,1,0.05,4);
insert into [TB_ReaderType] values(21,'专科生',8,30,1,0.05,3);
insert into [TB_ReaderType] values(30,'硕士硕士',8,30,1,0.05,3);
insert into [TB_ReaderType] values(31,'博士硕士',8,30,1,0.05,4);
GO
6.2 三层架构介绍
采取三层体系结构，即表示层、业务逻辑层和数据访问层，图2所表示，图中箭头表示调用和依靠关系。

图2 三层架构示意图
表示层（USL）：也称UI，提供交互式界面，形式：WinForm或HTML Web界面。
业务逻辑层（BLL）：实现业务功效，为表示层提供服务，形式：类库。
数据访问层（DAL）：实现数据访问功效（如数据库、文件等数据读取、保留和更新），为业务逻辑层提供服务，形式：类库。微软公布SQLHelper类提供了对SQL Server数据库通常访问方法（JAVA有类似类或组件）。
实体类(Model)：描述一个业务实体类，也即应用系统所包含业务对象。对数据库来讲，每个数据表对应于一个实体类，数据表每个字段对应于类一个属性。
表示层、业务逻辑层、数据访问层全部依靠于业务实体。各层之间数据传输关键是实体对象，业务信息封装在实体对象中。
6.3 搭建三层架构处理方案
创建C#应用程序处理方案，包含4个项目：BookManage（Windows窗口应用程序）、BookManage.Model（类库）、BookManage.DAL（类库）、BookManage.BLL（类库）。
1. 新建项目BookManage（开启项目）
MS VS菜单：“文件”->“新建”->“项目”，在新建项目窗口中，选择“C#”->“Windows”->“Windows窗口应用程序”，选择项目文件存放位置，并输入项目名称:BookManage，图3。
项目BookManage即为UI层，该项目在VS .NET编译后产生BookManage.exe文件。

图3 新建项目BookManage
2. 添加新项目BookManage.Model
MS VS菜单：“文件”->“添加”->“新建项目”,选择“类库”，输入项目名称，图4。VS .NET编译后产生BookManage.Model.dll文件（.DLL后缀文件称为动态链接库）。

图4 添加新建项目BookManage.Model
3. 添加新项目BookManage.DAL
操作和BookManage.Model类似，项目名称设置为：BookManage.DAL。VS .NET编译后产生BookManage.DAL.dll文件。
4. 添加新项目BookManage.BLL
操作和BookManage.Model类似，项目名称设置为：BookManage.BLL。VS .NET编译后产生BookManage.BLL.dll文件。至此，处理方案参见图5。

图5 图书管理项目处理方案
5. 设置开启项目和项目引用关系
在处理方案中设置BookManage为开启项目（“BookManage”右键菜单“设为开启项目”）。
项目引用关系如表2所表示。如BookManage.BLL项目引用DAL和Model，其设置方法：处理方案中项目“BookManage.BLL”右键菜单“添加引用”，并按图6进行设置。
表2 项目引用关系。

BookManage
BookManage.BLL
BookManage.DAL
BookManage.Model
BookManage
－
√
×
√
BookManage.BLL

－
√
√
BookManage.DAL

－
√
BookManage.Model

－

图6 给BookManage.BLL项目添加引用
6.4 类总体设计（迭代1）
实体类、数据访问层类、业务逻辑层类、表示层窗口类初步设计如表3。
表3 实体类、数据访问层、业务逻辑层类设计
层
类名
说明
实体类模块
（Model）
ReaderType
读者类型实体类
Reader
读者实体类
Book
图书实体类
Borrow
借阅统计实体类
数据访问层
（DAL）
ReaderTypeDAL
读者类型数据表访问类（插、删、改、查、存放过程等）
ReaderDAL
读者数据表访问类（插、删、改、查、存放过程等）
BookDAL
图书数据表访问类（插、删、改、查、存放过程等）
BorrowDAL
借阅数据表访问类（插、删、改、查、存放过程等）
SQLHelper
微软提供对SQL Server数据库进行访问通用类
业务逻辑层
（BLL）
ReaderTypeAdmin
读者类型管理类，实现插、删、改、查等信息维护操作。
ReaderAdmin
读者管理类，实现借书证办理、变更、补办、挂失、解除挂失、注
