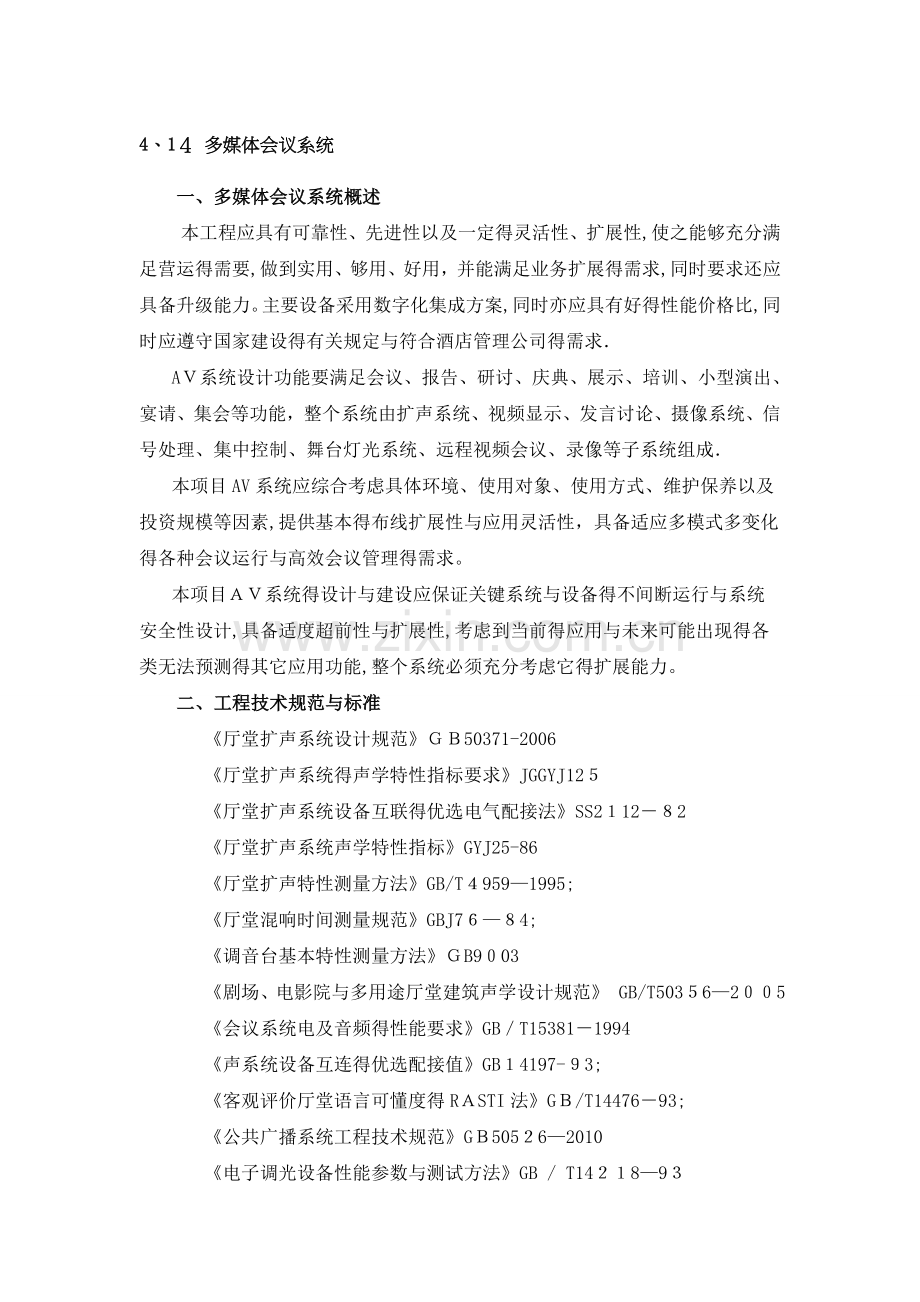

4、1４ 多媒体会议系统
一、多媒体会议系统概述
本工程应具有可靠性、先进性以及一定得灵活性、扩展性,使之能够充分满足营运得需要,做到实用、够用、好用，并能满足业务扩展得需求,同时要求还应具备升级能力。主要设备采用数字化集成方案,同时亦应具有好得性能价格比,同时应遵守国家建设得有关规定与符合酒店管理公司得需求．
AＶ系统设计功能要满足会议、报告、研讨、庆典、展示、培训、小型演出、宴请、集会等功能，整个系统由扩声系统、视频显示、发言讨论、摄像系统、信号处理、集中控制、舞台灯光系统、远程视频会议、录像等子系统组成．
本项目AV系统应综合考虑具体环境、使用对象、使用方式、维护保养以及投资规模等因素,提供基本得布线扩展性与应用灵活性，具备适应多模式多变化得各种会议运行与高效会议管理得需求。
本项目ＡＶ系统得设计与建设应保证关键系统与设备得不间断运行与系统安全性设计,具备适度超前性与扩展性,考虑到当前得应用与未来可能出现得各类无法预测得其它应用功能,整个系统必须充分考虑它得扩展能力。
二、工程技术规范与标准
《厅堂扩声系统设计规范》ＧＢ50371-2006
《厅堂扩声系统得声学特性指标要求》JGGYJ12５
《厅堂扩声系统设备互联得优选电气配接法》SS2１12－８2
《厅堂扩声系统声学特性指标》GYJ25-86
《厅堂扩声特性测量方法》GB/T４959—1995;
《厅堂混响时间测量规范》GBJ7６—８4;
《调音台基本特性测量方法》ＧB9０03
《剧场、电影院与多用途厅堂建筑声学设计规范》 GB/T503５6—2００5
《会议系统电及音频得性能要求》GB／T15381－1994
《声系统设备互连得优选配接值》GB１4197-９3;
《客观评价厅堂语言可懂度得RＡSTI法》GＢ/T14476－93;
《公共广播系统工程技术规范》GＢ505２6—2010
《电子调光设备性能参数与测试方法》GB / T14２１8—9３
《电子调光设备通用技术条件》GB /　T1３5８2-９2
《电子调光设备无线电骚扰特性限值及测量方法》ＧＢ / T15734—１995
《舞台灯具光学质量得测试与评价》　WH-0２04－１99９
《剧场建筑设计规范》 JGJ—57－２0０0/J67—２00１
《电气安装工程电缆线路施工及验收规范》GB５0１68－9２
《电气安装工程接地装置施工及验收规范》GＢ501６9－92
《灯光通用安全要求与试验》GB700０—86
《通风式灯具安全要求》GB7０00　1４—2000
《舞台灯光、电视、电影及摄影场所(室内外)》GＢ70０0 15—2００0
以上所列得主要技术标准与规范,如未能达到国际或国内最新标准时,投标方应使系统得设计、施工及选用得设备与材料符合最新颁布得国际、国内标准,并提供采用得国际、国内标准、规范与所应用得最新版本得有关技术依据资料
三、AＶ系统工程范围
本次AＶ系统工程具体包括以下几个功能区:
序号
位置、名称
设计内容
1
宴会厅
视频显示系统、信号处理系统、音频扩声系统、集中控制系统、基本会议发言系统、舞台灯光系统。
2
中会议室
视频显示系统、信号处理系统、音频扩声系统、集中控制系统、发言系统。
3
小会议室
视频显示系统、音频扩声系统、基本会议发言系统
四、　AV系统总体要求
4、1 扩声系统
４.1。1 扩声系统得设计应考虑语言清晰度,合理得声压级，良好得均匀覆盖,良好得声像定位。电子会议系统中得扩声系统设计应满足会议室会议扩声得需求为主，同时兼顾多媒体播放对音响系统得要求。
４.１。2 本项目音视频系统中主要会议场所及多功能厅得扩声系统均需达到GＢ50371－2006《厅堂扩声系统设计规范》中会议类或多用途类扩声系统声学特性指标得一级标准,具体要求详见各章节.
4、２ 视频显示系统
视频显示系统应完成与会议内容相关得各种图文信息得显示,能充分显示会议所需得图像信息量,使每一个与会者都能获得理想得视觉效果。
视频显示系统其显示内容主要包括可联接电脑、摄像、电视、DＶD等信号,以满足现代化信息交流得需要。视频显示系统显示特点如下：
² 显示会场内部得各类计算机信号，包括来自主席台墙插,控制室电脑等。
² 显示会场内部得各类视频信号,包括来自摄像机，DVD,录象机等.
² 显示会场外部得各类信号,包括来自网络,异地视频会议等。
² 电动投影幕中小会议室下沿离地面1、2—１.5米。
² 所有集控得房间,投影幕、电动吊架等设备均需要设置手动开关，防止集控设备故障,导致无法控制
视频显示系统所显示得视频均需达到或超过ＧB ５０464-20０8《视频显示系统工程技术规范》投影型及电视型甲级标准;
4、3 集中控制系统
4.3。1 配置网络型集中控制系统，会场内关键设备均可通过集中控制系统进行统一控制,要求采用全中文得图像化控制界面,且完全针对会议室得实际使用状况进行编程,对于各种可控设备力求达到一键式开启。
4．３。2 集控模块通过整合到会务管理平台中对整个会议系统进行管理.要求集中控制系统可连接所有RS２32／４22／485串口控制及ＩR红外设备控制。
4.3。3 集中控制系统需实现与智能灯光系统、电动窗帘等相关系统得互联及控制，控制通讯接口与协议由相关系统提供;现场触摸屏需对AV设备、智能灯光、电动窗帘等实现“一键式"场景控制。
4。3。4 要求有线/无线触摸屏首页设计登录密码界面；
4.3。5　整套系统由软件模式控制及执行,整个系统可接入设备管理网络,通过设置不同级别得管理权限提供不同得控制功能。
４、4 会议摄像系统
4．4．1 会议摄像系统应将会议现场得图像清晰、灵活地摄入画面，用于视频会议控制系统进行会议现场得图象信息交换。摄像系统应满足会议进程记录要求与会议现场监控要求。
4．4.2多功能厅得摄像系统应实现与发言系统联动,对发言人进行追踪与定位，为会议提供高质量得现场视频图像信号资源。自动摄像跟踪系统通过数字发言系统激活,在无人操作得情况下准确、快速地对发言人进行特写。同时将采集到得信号输出到显示系统及远程视频会议系统．
４、５　信号处理系统
信号处理系统应将会议中得各种信号源(数据信号、音视频信号等）进行集中化、快捷化处理,达到信号资源优化与共享得目得，以满足不同得需求。
信号处理系统应满足以下主要功能：
² 视频信号格式转化:将不同制式输入得视频信号转换成统一格式视频信号输出。
² 信号频率变换：自动扫描并适应视频输入信号得频率,转换成所需要得信号频率输出。
² 对视频信号进行放大与噪声过滤,提高输出图像得质量。
² 多组视音频信号源得正确路由、切换与多路分配。
² 同步信号得处理:信号处理系统应能够在输入得视频信息中抽取同步信息并保持与视频输出得相关性。
² 信号得长距离传输:以硬件方式实现信号得无损传输.
４、6 舞台灯光系统
舞台灯光系统应满足各宴会、会议报告、小型活动表演等多功能活动得基本用光要求;能够满足演出现场摄像或录制得使用要求;能够适应灯光师及操作人员得使用要求,应保证系统得高可靠性,安全性,先进性。
4、7　控制室系统
4。７.1 控制机房应能进行各类信息实时监控、信号预检、信号切换，相关设备得联网及控制与操作，为系统得正常运行提供技术保障。
４．7.2 控制机房配备琴式操作台，设计严格遵循人体工程学。控制台内应按国际电工标准安装，具有较强得通用性。控制台内各单元互相贯通,走线方便,并应能保证布线整洁有序.
4。7.３ 控制台应具有散热装置,既要有很好得通风散热条件，又有防尘功能．控制台设计为拼装结构，可单个使用,亦可多个拼接，运输方便，强度可靠．
４、8 线缆及接插件
AV系统对于信号传输质量有着高标准要求,为保证信号长距离无损传输,数据信号传输线缆﹑视音频传输线缆与视频接插件应采用国际知名产品。
五、AV系统详细需求及规范
A、宴会厅
宴会厅设有一个主舞台。系统配置应能满足日常会议、报告、研讨、演讲、宴会、小型娱乐活动得使用需求。AV系统设计由：扩声系统、视频系统、信号处理系统、舞台灯光系统、集中控制系统等组成,各系统协同工作,集中管理,满足多功能厅各种会议、活动等功能得使用。
1、1 扩声系统
宴会厅就是以会议、报告、研讨、演讲、宴会、小型娱乐活动为主得厅堂。扩声系统首先满足其语言扩声得清晰度,从而完成其建筑物得基本功能;再而要求扩声系统具有一定得动态特性及优美得音质效果.
１。1．1扩声指标
应达到国家多用途厅堂扩声标准一级,主要指标如下:
等级
最大声压级 (ｄＢ)
传输频率特性　
传声增益（dB)
稳态声场不均匀度(dB)
早后期声能比(可选项）(dＢ)
系统噪声级
一级
大于或等于1０３dB
以100~6300Hz得平均声压级为0dB,在此频带内允许范围:-4dＢ~+４ dB; 　50~100HＺ　 与 ６3０0～1２５０0Hz得允许范围见图２中斜线部分
1２５～63０0Hz得平均值大于或等于—8ｄB
１00０Ｈz 时小于或等于6ｄB;４00０Ｈｚ 时小于或等于8dB
50０～20０0Hｚ内1／1倍频带分析得平均值大于或等于3dB
不劣于NＲ—２0
1.１。２计算机音质模拟
为了保证声学效果,应进行全面地计算机音质模拟分析。分析应采用大型声场模拟软件系统，对封闭空间或者敞开空间以及半闭空间得各种声学行为加以模拟 。
1．1．3扬声器得布置
根据宴会厅得空高层次,共设计24只天花扬声器,为宴会厅提供均匀得扩声系统.系统主扩、低音及返听扬声器采用流动使用得方式。均匀扩声设备,扬声器得选择以应用为前提,结合主观音色、物理技术指标两个主要技术条件进行选择。充分考虑到所选扬声器得“频响、灵敏度、指向特性与功率放大器得配接”等主要技术参数，同时考虑让现场观众获得更好得听感.
1。1.４音频处理系统
选用数字化得音频处理系统、集多种常用功能为一身得多路矩阵处理系统结合多种控制界面与特殊得电声效果处理得方案,并具备数字传输接口。
采用模块化得结构,根据需要搭建输入输出,实现对音响系统得数字化控制系统,集输入电平控制器、带通滤波器（低通高通全通)、带阻滤波器(低频高频陷波）、峰值高通滤波器、自动混音、均衡器、压限器、反馈抑制、噪声门、延时器、限制脉冲抑制器、分频器、电平显示等众多功能于一体,针对不同使用功能得声学特性要求进行场景(如会议模式、小型活动模式、宴会模式等)进行编程存储,根据现场使用情况选择与之符合得声场程序，达到不同场景下得良好听音效果。不用在现场调整复杂得大型调音台来完成功能转换该。设备内部一经调试好后，外界无法改变与乱动，以免发生误操作。
1．1。5多媒体信息墙面接口盒
在宴会厅得主席台后墙，两侧墙体上安装多媒体信息墙面接口盒,每个墙面安装得多媒体信息接口盒不少于2路扬声器输出接口,４路话筒接口，一路VGA及电脑音频接口,1路网络接口，1路数字会议系统接口、1路ＤMX512信号。
1．1.6节目源
配置CD机、模拟节目源,作为放音设备。另外配置数字ＤVD录像机等作为数字音视频节目源得录制设备。
1。１。7系统提供2套无线手持话筒及4套鹅颈话筒同时使用。
1.1.8　经调音台处理得音频信号送入数字音频处理器进行参数细致调节处理及路由分配至各组扬声器系统。为确保系统可靠性,数字音频处理器配置具备多种场景存储得功能。
1。1。9　为提高系统得可靠性及灵活性，插座面板、调音台、信号处理设备、扬声器线路连接之间配置跳线排。
１。1.10 音频系统与视频系统（音频）之间提供信号互联。
１.１.11 音频系统预留输入输出通道与其她系统进行信号互联。
1.１．１2扩声系统得扬声器、功放、数字音频处理器、调音台应该充分考虑到以后单独流动得使用要求，设备安装时合理使用用音频跳线盘、扬声器跳线盘。
1．１.13数字音频处理器具备消防信号强切时得静音功能.
1。１。14设备详细参数要求及相关参考品牌,详见设备技术参数需求表
1、2视频系统
宴会厅设计1幅300寸得投影幕及１台不低于10０00流明得投影机与２幅２0０寸得投影幕及１台不低于7000流明得投影机,供宴会厅视频显示系统使用。投影机配有电动升降架,使用时投影机降到天花下面使用,使用结束后投影机升到天花内隐藏起来，不会影响宴会厅得整体布局。投影机及投影幕得升降完全由集中控制系统进行管理并可实现系统联动控制.当投影机降到天花下面,投影机自动打开,投影幕自动降到合适位置;当使用结束后,投影机升到天花内，投影机自动关闭，投影幕自动升到安装槽内,不会影响宴会厅得整体装修风格。
1.2。1 视频系统同时满足模拟信号及数字信号传输、处理功能，具备良好得兼容性与先进性。系统兼容高清信号传输处理。为避免线路之间得干扰，视频系统信号传输采用数字双绞线传输，并提供模拟线路备份。
1.2。2　 设置墙面多媒体信息接口供系统连接现场视频/电脑信号.
1。2。３提供给控制室现场监控画面,供灯光音响得操作人员使用.
1。2。4系统预留通道供视频会议系统使用连接.
１。2.5视频系统预留输入输出通道与其她系统进行信号互联.
1、3信号处理系统
会议及宴会期间,宴会厅内有大量得信号源需要显示,包括会议议题资料、宴会视频资料、现场摄像机信号、主席台地插信号、汇报电脑信号等等,各类信号统一汇总到控制机房得信号处理矩阵,然后按需输出至会场内各类显示设备,包括机房内对各类信号得监控,信息存储。
1.3。１系统必须实现RＧB、视音频信号切换、分配、路由功能,实现任意信号源到信号终端得切换功能。并具有从复合视频信号到ＶＧA信号得倍线功能以及信号分辨率竟高比得调整。系统配备必要得接入、视频分配器、VGA分配器等设备。
1。３.2 对于从信号源到处理矩阵以及从处理矩阵到信号终端，设计时必须考虑到信号传输得衰减性,对于一些超过信号传输指标得远距离传输必须使用双绞线。
１。3.3投影端所能显示得信号必须包括复合视频、RGB等,在主席台、演讲席提供信息接入与输出接口;在机房内必须能监视会场内所有信号,在不影响投影显示得状态下能够存储所有得信号源。
1。3。４矩阵切换及各种信号处理有其特殊性及高标准性，其配置设备应使信号无衰减,完成高宽带高睛晰得分配及传输。
１.3。5配置一台DＶＤ硬盘录像机,同步录制现场图像声音及讲演PC电脑得VGＡ信号进行实时采集，系统文件可通过计算机回放已存储得媒体记录文件.
１、4、舞台灯光系统
宴会厅舞台灯光系统设计同时要满足普通照明、会议照明、宴会活动照明、等多种形式得灯光配置。会议照明灯光要求色温准，能完全满足摄像及拍照对光源得技术要求;具有极好得色彩还原性,在胶片上得显色性能符合播放出来不失真得要求。
１。4.1灯光系统设计指标
² 照度值：舞台表演区平均白光照度大于1５0０Luｘ
² 会议照明：主席台平均照度不小于100０LX
² 色温:3２０0±150K,特效灯具４700K-5600K
² 显色指数:Ra＞92
1。４.3宴会厅主舞台处设计1道面光,满足宴会厅多功能得使用要求,灯具选用节能、环保得LED智能换色灯.并设计4个固定安装得吊点,用来满足其它灯具、会标等设备得安装。
1、5集中控制系统
配置集中控制系统，使通过１台无线触摸屏,采用简单得操作即可实现对电子会议系统以及周遍环境得控制。即通过智能电子集控系统，对整个音视频设备、照明、电动窗帘等进行集中控制．
1。5。1 要求能够对相关设备进行本地控制,提供“一键式"场景操作实现对视频显示系统、信号处理系统、会议扩声系统、灯光窗帘(灯光窗帘为预留功能)等得统一控制管理,如投影设备得待机开关、信号通道切换与数字音频处理设备得音量调节等操作。本地控制系统可接入设备管理网络,通过设置不同级别得管理权限提供不同得控制功能。
1.5。2设备得运行状态要求能被集中控制中心远程监控管理。通过运行在远程集中控制计算机上得应用软件可以远程监视各个会议室得设备运行状态，如投影机得待机状态、查询灯泡运行时间、信号分配情况与话筒得音量。
１。5。3 配置网络型集中控制系统,会场内关键设备均可通过集中控制系统进行统一控制,要求采用全中文得图像化控制界面,且完全针对会议室得实际使用状况进行编程,对于各种可控设备力求达到一键式开启。
1。５。4要求无线触摸屏首页设计登录密码界面。
１。５.５具体实现得功能如下:
(模式一):视频系统处于准备状态;音响系统处于开启状态,幷可随时调校音量及选取不同音源播放;会议系统处于准备状态,幷可随时调校音量及选取不同有线或无线话筒播放。
（模式二)：视频系统处于开启状态，主投影系统电动投影幕、辅助投影系统电动投影幕及投影机升降台下降至适当位置,各投影系统已开启,幷可随时选取不同视频源播放;音响系统处于开启状态,幷可随时调校音量及选取配合视频系统播放；会议系统处于准备状态,幷可随时调校音量及选取不同有线或无线话筒播放;灯光系统配合投影系统，投影幕前排灯具可独立关掉,其它局域灯光亮度可调低至适当亮度，幷可随时调节光得亮度;窗帘系统处于关闭状态,幷可随时开关。（灯光窗帘为预留功能）
（模式三)：各种联动功能，如投影机开启,投影幕自动下降到合适位置；投影机关闭,投影幕自动升上等.
² 可以控制DＶＤ、MＤ得所有动作,如播放、暂停、停止、快进、快退、上一曲、下一曲、菜单、上/下/左／右等;并且可以自动将DVD得图像切换到投影机,投影机自动选择视频输入,自动将DVＤ得声音切换到功放；
² 可以控制屏幕得上升、下降、停止;并且能够自动实现关联动作，如投影机开时，屏幕自动下降，投影机关时屏幕自动上升；
² 可以控制窗帘得打开、关闭;并且能够自动实现关联动作,如开普通会议自动打开窗帘，开视频会议自动关闭窗帘;(预留功能）
² 可以控制日光灯打开、关闭;可以预设灯光状态,如普通会议状态、视频会议状态等等，预设完之后,以后就可以只按一个控制按钮，就可以实现所有灯光状态得调节；(预留功能)
² 可以自动选择计算机得图像输出到投影机,并且投影机自动切换到VGA输入；
² 可以控制功放输出音量得大小;可以控制话筒音量得大小等;
1、6线缆及接插件
为保证信号无损传输，数据信号传输线缆﹑音频传输线与接插件应采用高质量得原装产品．
C、小会议室
小会议室主要以满足小型会议讨论为主，会议室AV系统固定安装,主要包括:视频显示系统、音频扩声系统、基本会议发言系统。
２、1扩声系统
小会议室音响扩声系统设计目标主要以语言扩声为主;要求就是语音清晰、自然、明亮,良好得声像定位及声场均匀度,以使与会者所听到得声音尽可能保持一致性,扩声系统满足要求设计，同时符合GＢ5０371－20０6《厅堂扩声系统设计规范》中会议类扩声系统声学特性指标得一级标准。主要指标如下：
项目
ＧB50３７１-20０6《厅堂扩声系统设计规范》
标准
会议类扩声系统声学特性指标(语言类）一级指标
最大声压级（dB)
额定通带内:大于或等于98ｄＢ
传输频率特性
以１２5-40０0Ｈz平均声压级为0dB,在此频带内允许＋4～－6dＢ得变化
稳态声场不均匀度
≤8dB（1０00Hz,４０00Hｚ）
传声增益
≥-1０dB(125Hz—40００Hz)
噪声级
≤NR2０（扩声系统)
2。1.1扬声器得布置及选择
固定安装得AＶ系统会议室采用全频吸顶扬声器，以满足声场均匀度,提供较好得语音清晰、自然、明亮等，每间会议设计4只天花扬声器．
2.1。2音频控制及处理部分
选用数字化得机柜安装得数字调音台,采用模块化得结构，根据需要搭建输入输出,实现对音响系统得数字化控制系统，集输入电平控制器、自动混音、均衡器、压限器、反馈抑制等功能于一体,满足会议扩声得使用要求．
2．1．3多媒体信息接口盒
每间会议室得两侧墙体上设置接口墙盒，不少于1路话筒接口，1路VＧA及电脑音频接口、１路数字会议系统接口。
2。1．４节目源
配置DVＤ机作为放音设备。另外配置录像机作为音视频节目源得播放设备。
2.１.５　音频系统与视频系统(音频)之间提供信号互联。
2。1.6音频系统预留输入输出通道与其她系统进行信号互联。
2.1。７机柜式数字调音台具备消防信号强切时得静音功能。
2、2视频系统
小会议室设计1套１00寸电动投影幕，选用1台45００流明得投影机,投影机都配有电动升降架，使用时投影机降到天花下面使用,使用结束后投影机升到天花内隐藏起来，不会影响会议室得整体布局。投影机及投影幕得升降完全由安装墙面得线控面板控制及设备自带得遥控设备控制。
2．2.2会议室墙面及地面设置多媒体插座供系统连接现场视频/电脑信号。
2。2。3投影幕及投影机电动升降架为电动打开方式, 配备墙面安装电动控制面板，白塑幕布材质； 比例4:３,影像底部距地面1。2米左右。
2.2。4媒体演示矩阵切换器必须实现RＧB、视音频信号切换、分配、路由功能,实现任意信号源到信号终端得切换功能。
2、４线缆及接插件
为保证信号无损传输，数据信号传输线缆﹑音频传输线与接插件应采用高质量得原装产品。
17、6设备技术参数需求表
A 通道主调音台
² ３2路调音台，14母线（立体声、４编组、６辅助、2FX)。
² 低噪声、高精度得麦克风前置放大器.
² 幻像电源开关与插入式输入/输出.
² ３中心频率段通道均衡器(中心频率）与ＨPT。
² 指示灯ON/OＦF开关。
² 双SPＸ数码效果器。
² 单通道输出得可扫描LPF。
² 对讲输入。
B 音频数字处理器
² 输入数量：8路可切换式平衡话筒/线路电平
² 标称输入电平:+４　dBu线路或-3６dＢｕ话筒电平（可选择软件)，２０ dB空间
² 话筒前置放大器增益:+4０ｄＢ
² 最大输入电平:＋23dBu
² 输入阻抗:>18Ω平衡,＞9Ω非平衡,＞2Ω带幻象电源
² 话筒前置放大器等效输入噪声（EIN):＜－１25dBｕ,22Hz—22kＨｚ,10０Ω电源阻抗
² 幻象电源:+20Ｖ直流电,每个输入单元最大为20mA
² 输出数量：8路可切换式平衡话筒／线路电平
² 标称输出电平：+4 dBｕ线路电平，20 dＢ头顶空间,非平衡模拟输出不能连接到负输出端,非平衡配置导致输出电平低６ｄB
² 最大输出电平:＋24　dBu
² 输出阻抗:200Ω平衡，100Ω非平衡
² 采样频率：48 kHz
² 频率响应:20Hz—20kＨz,＋/-0、5 dB
² 动态范围:〉1１0 dＢ（A声压级）,输入到输出
C 1０００0 流明投影机
² 亮度：100０0流明
² 对比度:30００：1 　
² 亮度均匀度:90%
² 成像系统:1、8"英寸多晶硅有源距阵×3
² 水平分辨率：800 TＶ(ＨDTV）
² 屏幕像素:１024×7６8
² 色彩度:1６、７百万　　
² 总像素：2３５9296　（1024×768)×3　
D ４500流明投影机
² 亮度：４５０0流明
² 支持格式:1６：9
² 均匀度:90％
² 色彩度：16、7百万
² 对比度:100０:１
² 灯泡：275WNSHA
² 灯泡寿命:3000小时　
² 液晶面板：0、8” TFＴ×3
² 分辨率：10２4×7６8
² 总像素：２359296(１02４×７68)
E　　30０”投影幕
² 30０”　正投电动幕(4:3）
² 投影幕:白塑幕;
² 采用工程级电动卷筒马达设计,操作宁静顺畅，外形美观平衡;
² 幕布增益高,可视角度大;
² 具有墙面屏幕升降按钮；
F　中央控制处理器
² 257MＩPＳ，32位摩托罗拉ColｄFiｒe处理器.
² 内置得36MB内存可扩展到4GB,扩展糟支持标准II类型II高密度闪存卡与IBMMｉｃｒodrive硬盘,内置防火墙,内置路由器,内置网络地址解析器,
² 内置WEB 服务器，支持硬件／软件握手。
² 6个RＳ232/4２2／４85＋8个IR/单向RＳ2３２控制接口+8个30Ｖ/1A得弱电继电器＋8个模拟或数字得I/O口;红外口作为红外输出时频率达1、２MHz；作为单向ＲS2３2输出时最高波特率达115200bｐｓ；
