一、 冷却塔基本工作原理
1.1 冷却塔中得散热关系
在湿式冷却塔中,热水得温度高,流过水表面得空气得温度低,水将热量传给空气,由空气带走,散到大气中去,水向空气散热有三种形式①接触散热、②蒸发散热、③辐射散热。冷却塔主要靠前两种散热,辐射散热量很小,可勿略不计。

1.2 蒸发散热原理
蒸发散热通过物质交换,
即通过水分子不断扩散到空
气中来完成。水分子有着不
同得能量,平均能量有水温
决定,在水表面附近一部分
动能大得水分子克服邻近水
P〃v —水面薄饱与层得蒸汽压力 Pa
Pv —湿空气中得水蒸汽分压力 Pa

分子得吸引力逃出水面而成
为水蒸气,由于能量大得水
分子逃离,水面附近得水体
能量变小,因此,水温降低,这就就是蒸发散热,一般认为蒸发得水分子首先在水表面形成一层薄得饱与空气层,其温度与水面温度相同,然后水蒸气从饱与层向大气中扩散得快慢取决于饱与层得水蒸气压力与大气得水蒸气压力差,即道尔顿(Dolton)定律,可用图1表示此过程。

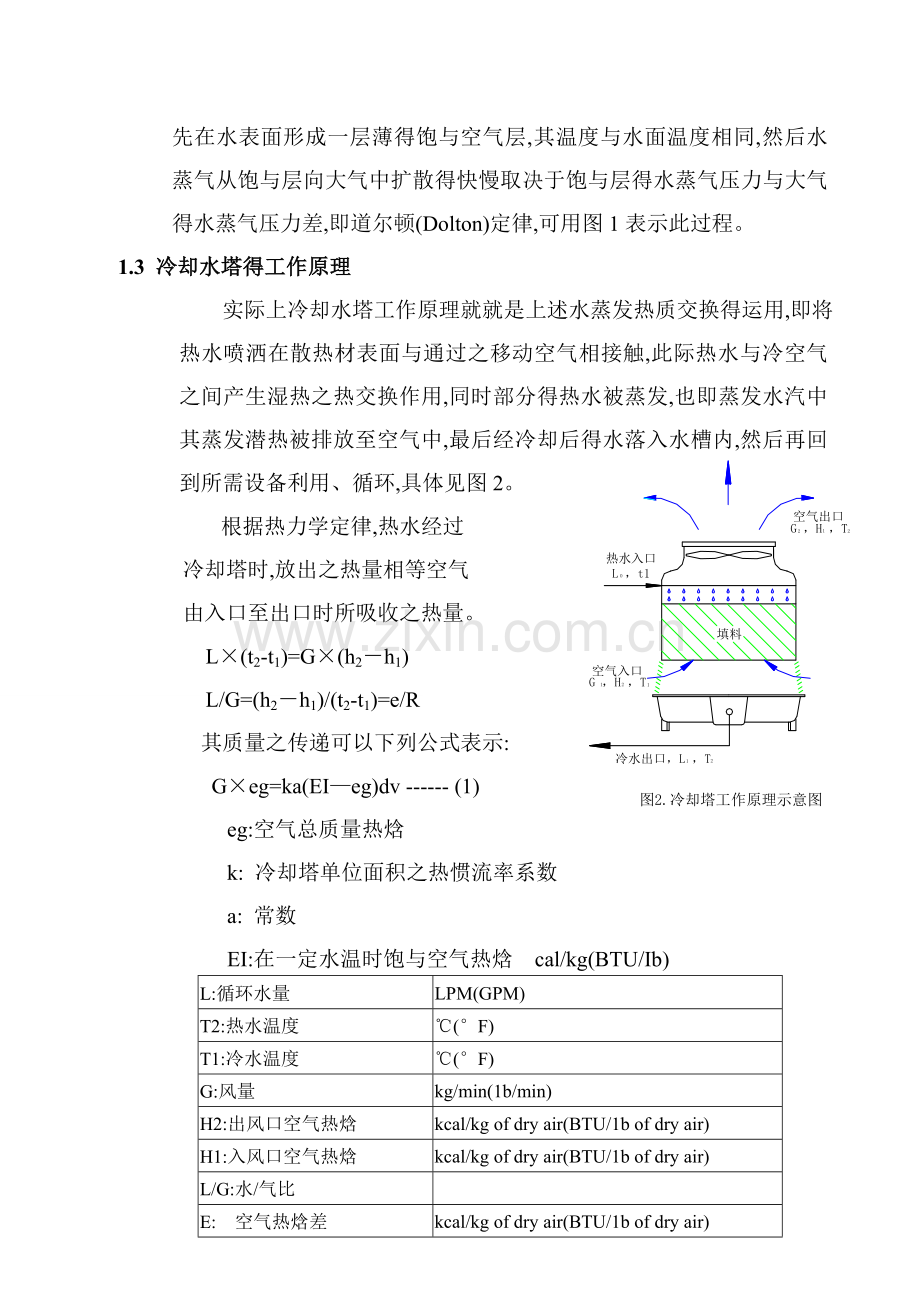

1.3 冷却水塔得工作原理
实际上冷却水塔工作原理就就是上述水蒸发热质交换得运用,即将热水喷洒在散热材表面与通过之移动空气相接触,此际热水与冷空气之间产生湿热之热交换作用,同时部分得热水被蒸发,也即蒸发水汽中其蒸发潜热被排放至空气中,最后经冷却后得水落入水槽内,然后再回到所需设备利用、循环,具体见图2。

根据热力学定律,热水经过
冷却塔时,放出之热量相等空气
由入口至出口时所吸收之热量。
L×(t2-t1)=G×(h2－h1)
L/G=(h2－h1)/(t2-t1)=e/R
其质量之传递可以下列公式表示:
G×eg=ka(EI—eg)dv ------ (1)
eg:空气总质量热焓
k: 冷却塔单位面积之热惯流率系数
a: 常数
EI:在一定水温时饱与空气热焓 cal/kg(BTU/Ib)
L:循环水量
LPM(GPM)
T2:热水温度
℃(°F)
T1:冷水温度
℃(°F)
G:风量
kg/min(1b/min)
H2:出风口空气热焓
kcal/kg of dry air(BTU/1b of dry air)
H1:入风口空气热焓
kcal/kg of dry air(BTU/1b of dry air)
L/G:水/气比

E: 空气热焓差
kcal/kg of dry air(BTU/1b of dry air)
R: 水温度差
℃(°F)
1.4 冷却塔有效容积(m3、ft3)
图3为冷却塔冷却过程曲线图,上端之曲线为水得运转线,起始热水温度A点至冷水温度B点为止;下端以斜线C-D为空气运转线,C点位置在相当于入风口湿球温度之热焓处,水与空气比(L/G)等于空气运转线C-D之斜率,D点表示出风口空气温度,斜率C-D之投影长度为冷却温度差,F点表示出风口空气之湿球温度。
积分值
为冷却过程中产生之热传递单位数,

其值等于图3中之ABCD四点构成面积,此值等于冷却塔之特性值,其值随水与空气之比率而变化。
kaV/L=(L/G)n×C
kaV/L:冷却塔特性质
L/G:水/空气比
C:试验常数
N:试验常数
Ka:填料容积
散质系数
V:填料体积
图3:冷却塔曲线图

二、 冷却塔性能参数
2.1 冷却效能
部分人有一个错误得概念,就就是以冷幅作为冷却水塔效能得标准,并以着来选择合适得散热量,其实冷幅就是冷却水塔运作得反映与效能就是没有直接之关系。
热量就是循环系统内所产生得负荷,它得单位为千卡/小时(Kcal/HR)计算公式如下:
热量=循环水流量×冷幅×比热系数
热量负荷与冷却水塔得效能就是没有直接关系,所以无论冷却水塔得体积大小,当热量负荷与循环水流量不变而运作下,在理论上冷幅都就是固定得。
若一座冷却水塔能适合以下之条件而运作:
i)出水温度为32℃及37℃
ii)循环水流量为 200L/S
iii)环境湿球温度为 27℃
iv)逼近=32-27=5℃
v)冷幅=37-32=5℃
计算其热量应为3600000Kcal/HR
此冷却水塔也能适合以下之条件有效地运作:
i)出水温度为33℃及43℃
ii)循环水流量为 200L/S
iii)环境湿球温度为 23℃
iv)逼近=33-23=10℃
v)冷幅=43-33=10℃
计算其热量应为7200000Kcal/HR
从上述举例可显示出相同冷却水塔可在不同热量下运作,而热量得差别示极大,所以不能单靠冷幅来衡量冷却水塔得效能。
前文提及冷却水塔得散热量直接受环境湿球温度影响,而以上两列因环境湿球温度有差别,导致逼近不同,所以同一冷却水塔能在以上两条件下运作如常,证明冷却水塔得效能就是直接与逼近有密切关系而不能单以冷幅计算。
2.2 蒸发耗损量
当冷却回水与空气接触而产生作用,把其水温降时,部分水蒸发会引起冷却回水之损耗,而其损耗量与入塔空气得湿球温度及流量有关,以数学表达式作如下说明:
令:进水温度为 T1℃,出水温度为T2℃,湿球温度为Tw,则
*:R=T1-T2 (℃)------------(1)
式中:R:冷却水得温度差,对单位水量即就是冷却得热负荷或制冷量Kcal/h
对式(1)可推论出水蒸发量得估算公式
*:E=(R/600)×100% ------------ (2)
式中:E----当温度下降R℃时得蒸发量,以总循环水量得百分比表示%,600-----考虑了各种散热因素之后确定之常数。
如:R=37-32=5℃
则E=｛(5×100)/600｝=0、83%总水量
或e=0、167%/1℃,即温差为1℃时得水蒸发量
*:A=T2-T1 ℃ ---------- (3)
式中:A-----逼近度,即出水温度(T2)逼近湿球温度得程度℃,按热交换器设计时冷端温度差取值得惯例,宜取A≥3℃(CTI推进A≥5 oF即2、78℃)A<不就是做不到,而就是不合理与不经济。
2.3 漂水耗损量
漂水耗损量得大小就是与冷却水塔(就是否取用隔水设施),风扇性能(包括风量、风机及风扇叶角度得调整以及它们之间得配合等),水泵得匹配以及水塔得安装质量等因素有关,通常它得耗损量就是很少得,大约在冷却器水总流量得0、2%以下。
2.4 放空耗损量
由于冷却回水不断得蒸发而令其变化(使水质凝结)这凝结了得冷却回水能使整个循环系统内产生腐蚀作用及导致藻类生长,所以部分得冷却回水要定期排出,以便补充更新,而这排出得冷却回水量,就称为〖放空量〗。
通常此放空量控制在冷却回水总量得0、3%或由其所需要水质得优劣而定。
放空量B=E/(N-1)-C
B ----- 放空量(%,L/min)
E ----- 蒸发量(%,L/min)
N ----- 凝结量
C ----- 漂水量(%,L/min)
2.5 补充量
上述提及得冷却塔回水耗损量要不断补充,而补充量得计算如下:
M=E+C+B
M ------- 补充量
E ------- 蒸发耗损量
C ------- 漂水耗损量
B ------ 放空量
假设:蒸发耗损量=0、83%
漂水耗损量=0、1%
放空耗损量=0、25%
补充量=0、83+0、1+0、25=1、18%
三、冷却水塔特性
★ 优良冷却能力 ★ 低噪音设计
塔体特殊设计提供较大得散水面 采用高效超静宽叶轴流风机,设计
积,均匀得水流分布,合理水气 配较慢得运转速度或另加装“超
分配,冷却性能大大提高。 低噪音围板”,以降低噪音污染。
★ 高经济效益得运转成本 ★ 耐腐蚀、寿命长
轴流式得排风设计,较一般离心 冷却塔外壳采用玻璃钢机构、钢
式得风量大,风扇叶采用铝合金 结构全部经热浸镀锌处理(HOT
制成,质轻平稳配合高效率得减 DIP GALVANIZATION),绝无腐蚀。
速机需要马力较一般小,传动配 ★ 用途广泛
件中,传动配件中V型带或齿轮 可应用于冷冻、空调、食品、轻纺
均自国外进口,使用寿命长。 化工、电力、旅业等行业。
以上为本公司得标准设计,但由于种种原因,用户提出得要求就是难以现有产品系列完全满足得,非标准设计就是经常发生得,本公司可根据客户要求设计非标准得各种塔,并保证快捷、合理、经济。
 --------------------重要配件--------------------
3、2 电机及风扇效能

风机:本公司水塔所用得标准型、低
噪型、超低噪型风机就是由浙江上风冷却塔
有限公司专门设计,均按宽叶大弦长、扭
曲形叶设计。重量轻、风量大
能耗低、噪音低流线型高强度风筒保证风

机入口、出口气流均匀减小风机马力。并
可改变叶片安装角度,满足不同工艺要求
与提高装置效率,可根据用户需要配备风
机振动保护装置。
电机:采用全封闭式冷却应用电机,
防护等级P55,380V/3φ/50Hz,并可根
据用户要求配备国产或进口马达及相匹配得变频器。
3、 3 壳体得性能
塔得壳体(包括低盆)就是采用高强度
“FRP”复合材料制成,表面耐腐蚀、耐侯
胶衣层采用进口材料制造,其色种内含抗紫
外线稳定剂,具有品质好、外观美、难褪色
、抗老化等特点。
3、 4 填料得性能
本公司填料采用亲水性材料,水能在填料表面形成水膜,缓慢流下,水有充分得散热时间,所以其之散热效率高。
普通胶片PVC………最高工作温度可达54、5℃
高温胶片UPVC…… 最高工作温度可达70℃

3、 5 转头及喷头
转头:就是本公司自行设计制造得(高温型
塔采用铜合金材料)。有两种:小塔采用ABS
材料,中小型以上塔采用铜合金材料,经长年
运转表明,转头经久耐用,不会像铝制转头一
样因久用而转不动。
喷头:采用专用喷头,具有喷头水压
低、喷洒均匀且不会堵塞、耐温、耐腐蚀等特点。
