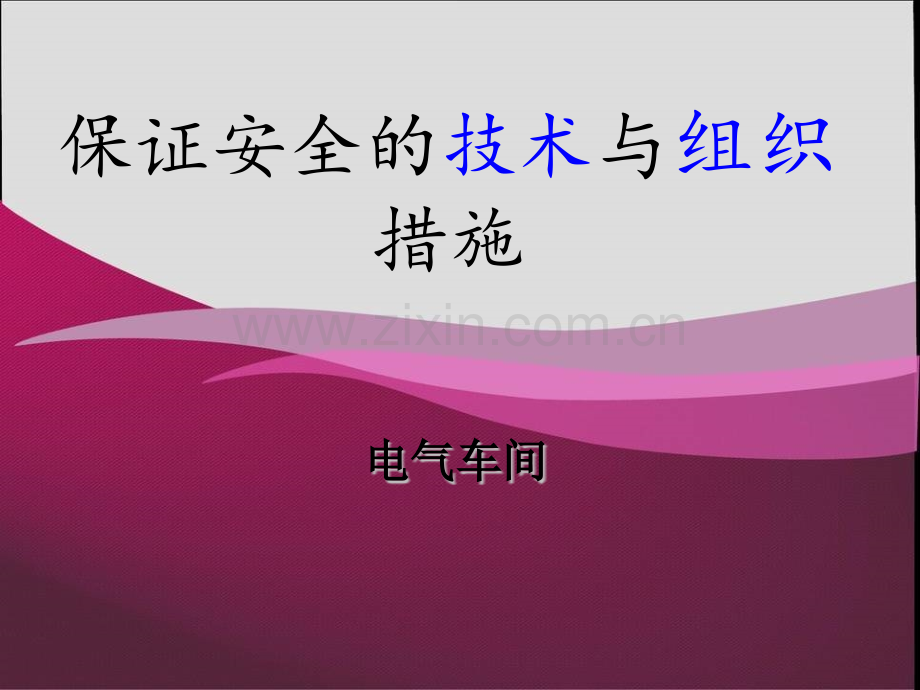

保证安全的技术与组织措施电气车间电气车间 安全生产，人人有责！特别是电气维修安全生产，人人有责！特别是电气维修的从业人员，更应该时时讲安全，处处讲安的从业人员，更应该时时讲安全，处处讲安全！必须具备全！必须具备“我会安全我会安全”的技术和能力。的技术和能力。安全生产是我们基本应该具有的职业道德之安全生产是我们基本应该具有的职业道德之一。安全生产就是我们的生命。我们应该象一。安全生产就是我们的生命。我们应该象爱护我们生命一样重视安全生产。一点小小爱护我们生命一样重视安全生产。一点小小的病痛或许都会对我们的健康带来危害，同的病痛或许都会对我们的健康带来危害，同样一点小小的故障、操作上的失误或许会对样一点小小的故障、操作上的失误或许会对安全生产带来巨大的损失。安全生产人人有安全生产带来巨大的损失。安全生产人人有责。甜蜜的家盼着你平安归来。责。甜蜜的家盼着你平安归来。保证安全的技术措施：保证安全的技术措施：停电；验电；装设地线；悬挂标示牌和装设遮栏。是前人在长期的工作实践中总结出来的可靠的安全技术措施。是我们必须掌握的。保证安全的技术措施 停电；验电；装设接地线；悬挂标示牌和装设遮栏。1、停电进行线路作业前，应作好下列停电措施进行线路作业前，应作好下列停电措施：a.断开发电厂、变电所(包括用户)线路断路器(开关)和隔离开关(刀闸)；b.断开需要工作班操作的线路各端断路器(开关)、隔离开关(刀闸)和熔断器(保险)；c.断开危及该线路停电作业，且不能采取安全措施的交叉跨越、平行和同杆线路的断路器(开关)和隔离开关(刀闸)；d.断开有可能返回低压电源的断路器(开关)和隔离开关(刀闸)。应检查断开后的断路器(开关)、隔离开关(刀闸)是否在断开位置；断路器(开关)、隔离开关(刀闸)的操作机构应加锁；跌落式熔断器(保险)的熔断管应摘下；并应在断路器(开关)或隔离开关(刀闸)操作机构上悬挂“禁止合闸，线路有人工作禁止合闸，线路有人工作”的标示牌。停电操作的主要技术原则：停电操作的主要技术原则：停电操作必须按照切开开关（断路器）拉开负荷侧刀闸（隔离开关）拉开母线侧刀闸（隔离开关）的顺序进行，送电与此相反。严禁带负荷操作刀闸（隔离开关）。操作刀闸前，必须确认相关的开关（断路器）在切开位置；必须确认刀闸的两侧及线路侧无接地线（地刀已拉开）接地刀闸。2、验电 在停电线路工作地段装接地线前，要先验电，验明线路确无电压。验电要用合格的相应电压等级的专用验电器。验电时，绝缘棒的验电部分应逐渐接近导线，听其有无放电声。确定线路是否无电压。验电时，应戴绝缘手套，并有专人监护。操作的主要技术原则：操作的主要技术原则：验电前，必须确认验电器：合格（有定期试验标志、手动试验反应正常）；电压等级一致；试验反应正常。验明无电压后，应立即在验电处装设接地线（或合地刀）；如果因故不能立即接地时，则必须重新验电（确认无电压后）再接地线。3、装设接地线 必须在工作前确认接地线完好线路经过验明确实无电压后，应立即在工作地段两端挂接地线。凡有可能送电到停电线路的分支线也要挂接地线。若有感应电压反映在停电线路上时，应加挂接地线。同时，要注意在拆除接地线时，防止感应电触电。挂接地线时，应先接接地端，后接导线端，接地线连接要可靠，不准缠绕。拆除接地线时的顺序与此相反。装、拆接地线时，工作人员应使用绝缘棒或戴绝缘手套，人体不得碰触接地线和导线。接地线应有接地和短路导线构成的成套接地线。成套接地线必须用多股软铜线组成，其截面不得小于25mm2。4、悬挂标示牌和装设遮栏 在一经合闸就有可能送电到工作地点（线路、设备）的开关（或隔离刀闸）的操作把手上悬挂“禁禁止止合合闸闸，有有人人工工作作”或“禁禁止止合合闸闸，线线路路有有人工作人工作”标示牌；在工作地点（线路、设备）的四周装设遮栏（围栏），在遮栏（围栏）悬挂“止止步步，高高压压危危险险”标示牌；在施工地点的临近带电设备的遮栏上；室外工作地点的遮栏上；禁止通行的过道上；高压试验地点；室外构架上应悬挂“止步，高压危险止步，高压危险”标示牌；在工作地点（线路、设备）悬挂“在此工作！”标示牌；在工作人员上下的铁架、梯子上悬挂“从此上下！”标示牌；在工作人员上下的铁架、梯子临近可能上下的另外铁架上，运行中变压器的梯子上悬挂“禁止攀登，高压危险！”标示牌。小结:以上我们学习了保证安全的技术措施：停电；验电；装设地线；悬挂标示牌和装设遮栏。以及这些技术措施在实际应用中的安全操作要求。还要做到“五防”：(1)防止误拉、误合开关（断路器）；(2)防止带负荷拉、合隔离开关；(3)防止带电挂接地线或合接地隔离开关；(4)防止带接地线或接地隔离开关合闸；(5)防止误入带电间隔。1、为保证安全操作隔离开关，必须做到:A：严禁带负荷拉、合隔离开关。B：送电操作时，先合电源侧隔离开关，再合负荷侧隔离开关，最后合断路器。C：停电操作时，先拉断路器，再拉负荷侧隔离开关，最后电源侧隔离开关。D：操作隔离开关应迅速、果断，不得用力过猛。2、操作隔离开关一旦发生误拉，误合时，应作如下处理:A：当发生带负荷错拉隔离开关，而刀片刚离刀闸口有弧光出现时，应立即将隔离开关合上，如已拉开，不准再合上。B：当发生带负荷错合隔离开关时，无论是否造成事故，都不准将错合的隔离开关再拉开。C：单级隔离开关操作一相后，发现错拉或错合时，另外两相不得继续操作。保证安全的组织措施保证安全的组织措施:为了确保在高压设备上工作时的人身安全，为了确保在高压设备上工作时的人身安全，在高压设备上工作必须遵守下列各项：在高压设备上工作必须遵守下列各项：（1 1）、填写工作票或口头命令；）、填写工作票或口头命令；（2 2）、至少应有两人在一起工作；）、至少应有两人在一起工作；（3 3）、完成保证人员安全的组织措施和技）、完成保证人员安全的组织措施和技术措施。术措施。二、保证安全的组织措施二、保证安全的组织措施 组织措施是指在进行电气检修、试验、组织措施是指在进行电气检修、试验、施工工作时，将检修、试验、运行等有关部门组施工工作时，将检修、试验、运行等有关部门组织起来，统一指挥、明确分工、密切配合，共同织起来，统一指挥、明确分工、密切配合，共同保证施工安全所制订的各项制度。包括：保证施工安全所制订的各项制度。包括：工作票制度，工作票制度，工作许可制度，工作许可制度，工作监护制度，工作监护制度，工作间断、转移和终结制度。工作间断、转移和终结制度。1 1、工作票制度、工作票制度、定义：电气、线路工作票是允许在电气设备、定义：电气、线路工作票是允许在电气设备、电力线路上进行工作的书面命令，也是明确安全电力线路上进行工作的书面命令，也是明确安全职责，向工作人员进行安全交底，实施安全措施，职责，向工作人员进行安全交底，实施安全措施，履行工作许可与监护、工作间断，转移和终结手履行工作许可与监护、工作间断，转移和终结手续的书面依据。在电气设备上或电力线路上进行续的书面依据。在电气设备上或电力线路上进行工作，必须执行工作票制度。工作票制度是保证工作，必须执行工作票制度。工作票制度是保证安全工作的一项组织措施。安全工作的一项组织措施。、分类：根据工作性质和范围不同，有第一种、分类：根据工作性质和范围不同，有第一种工作票和第二种工作票之分。工作票和第二种工作票之分。、第一种工作票适用范围、第一种工作票适用范围、高压设备上工作需要全部停电或部分停电者。、高压设备上工作需要全部停电或部分停电者。、二次系统和照明等回路上的工作，需要将高、二次系统和照明等回路上的工作，需要将高压设备停电者或做安全措施者。压设备停电者或做安全措施者。、凡是在高压设备上或其他电气回路上工作，、凡是在高压设备上或其他电气回路上工作，需要将高压设备停电或装设工作范围遮拦的。需要将高压设备停电或装设工作范围遮拦的。、第二种工作票适用范围、第二种工作票适用范围、不需要将高压设备停电，带电作业或在带电、不需要将高压设备停电，带电作业或在带电设备外壳上、二次回路上工作无需将高压设备停设备外壳上、二次回路上工作无需将高压设备停电的工作。电的工作。非当值值班人员用绝缘棒和电压互感器定相或钳非当值值班人员用绝缘棒和电压互感器定相或钳形电流表测量高压回路电流的工作也填用第二种形电流表测量高压回路电流的工作也填用第二种工作票。工作票。、工作票的签发、工作票的签发:工作票由工作票签发人填写，一式两份，工作票由工作票签发人填写，一式两份，应正确清楚，不得涂改。两份工作票中的应正确清楚，不得涂改。两份工作票中的一份必须保存在工作地点，有工作负责人一份必须保存在工作地点，有工作负责人收执收执按值移交。值班员应将工作任务、按值移交。值班员应将工作任务、工作票编号、许可开始时间及完工时间记工作票编号、许可开始时间及完工时间记入操作记录簿中。在无人值班的设备上工入操作记录簿中。在无人值班的设备上工作时，第二份工作票由工作许可人收执。作时，第二份工作票由工作许可人收执。工作票中所列的安全措施，应在开工前一工作票中所列的安全措施，应在开工前一次完成。次完成。2 2、工作许可制度、工作许可制度 工作许可人（值班员）在完成施工现工作许可人（值班员）在完成施工现场的安全措施后，应会同工作负责人到现场的安全措施后，应会同工作负责人到现场再次检查所作的安全措施，以手触试，场再次检查所作的安全措施，以手触试，证明检修设备上确无电压，并对工作负责证明检修设备上确无电压，并对工作负责人指明带电设备的位置和注意事项。工作人指明带电设备的位置和注意事项。工作负责人对安全措施无异意，双方在工作票负责人对安全措施无异意，双方在工作票上分别签名。完成上述工作许可手续后，上分别签名。完成上述工作许可手续后，工作组方可开始工作。工作组方可开始工作。3 3、工作监护制度、工作监护制度 完成工作许可手续后，工作负责人（监护人）完成工作许可手续后，工作负责人（监护人）应向工作人员交待现场安全措施、带电部位和其应向工作人员交待现场安全措施、带电部位和其他注意事项。工作负责人必须始终在工作现场，他注意事项。工作负责人必须始终在工作现场，对工作班成员的安全认真监护，除灾全部停电工对工作班成员的安全认真监护，除灾全部停电工作时，可参加班组工作外，专责监护人不得兼做作时，可参加班组工作外，专责监护人不得兼做其他工作。工作期间工作负责人因故需离开工作其他工作。工作期间工作负责人因故需离开工作地点时，应指定能胜任的人员代替，并告知工作地点时，应指定能胜任的人员代替，并告知工作人员。如工作负责人需长时间离开现场，应有原人员。如工作负责人需长时间离开现场，应有原工作票签发人变更工作负责人，在工作票工作票签发人变更工作负责人，在工作票7 7项中填项中填写清楚并签名。写清楚并签名。4 4、工作间断、转移和终结制度、工作间断、转移和终结制度 工作间断时，工作班人员应从工作现场撤出，工作间断时，工作班人员应从工作现场撤出，所有安全措施保持不动，工作票仍由工作负责人所有安全措施保持不动，工作票仍由工作负责人执存，间断后继续工作，无需通过工作许可人。执存，间断后继续工作，无需通过工作许可人。每日收工，应清扫工作地点，开放已封闭的通路，每日收工，应清扫工作地点，开放已封闭的通路，并将工作票交回运行人员。次日复工时，应得到并将工作票交回运行人员。次日复工时，应得到工作许可人的许可，取回工作票，工作负责人应工作许可人的许可，取回工作票，工作负责人应重新认真检查安全措施是否符合工作票的要求，重新认真检查安全措施是否符合工作票的要求，并召开现场站班会后，方可工作。若无工作负责并召开现场站班会后，方可工作。若无工作负责人或专责监护人带领，工作人员不得进人工作地人或专责监护人带领，工作人员不得进人工作地点。点。全部工作完毕后，工作班应清扫、整理现场。工全部工作完毕后，工作班应清扫、整理现场。工作负责人应先周密地检查，待全体工作人员撤离作负责人应先周密地检查，待全体工作人员撤离工作地点后，再向运行人员交待所修项目、发现工作地点后，再向运行人员交待所修项目、发现的问题、试验结果和存在问题等，并与运行人员的问题、试验结果和存在问题等，并与运行人员共同检查设备状况、状态，有无遗留物件，是否共同检查设备状况、状态，有无遗留物件，是否清洁等，然后在工作票上填明工作结束时间。经清洁等，然后在工作票上填明工作结束时间。经双方签名后，表示工作终结。双方签名后，表示工作终结。在未办理工作票终结手续以前，任何人员不准将在未办理工作票终结手续以前，任何人员不准将停电设备合闸送电，严禁约时送电停电设备合闸送电，严禁约时送电。待工作票上待工作票上的临时遮栏已拆除，标示牌已取下，已恢复常设的临时遮栏已拆除，标示牌已取下，已恢复常设遮栏，未拉开的接地线、接地刀闸已汇报调度，遮栏，未拉开的接地线、接地刀闸已汇报调度，工作票方告终结。工作票方告终结。已终结的工作票、事故应急抢修单应保存一年。已终结的工作票、事故应急抢修单应保存一年。小结：倒闸操作的基本步骤：(1)发布和接受操作任务；(2)填写操作票；(3)审查与核对操作票；(4)操作执行命令的发布和接受。倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。违章操作，有人竟然如此测电流！某厂新装一振动筛电机是3kw的，安装是厂家直接上门，装好后启动正常。要求实测一下电流。安装电工二话没说拿着数字万用表调好档位后直接把两个表笔插入柜内空开上端两个孔内，只听一声巨响，蓝光过后，那个安装电工已躺在地上脸和手臂被严重烧伤，眼睛看啥都有蜘蛛网。数字表表笔只剩下了半截，柜内一排8个施奈德空开全部报废。总结：做什么事都要细心，电工这个行业尤其如此。有些错误仅仅损坏测试仪器，有些错仅仅损坏设备，有些错误却会留下终生的遗憾，甚至要了我们的命，这些错误连让我们后悔的机会都没有。所以电工在工作时一定要作好防护措施。如果测3kw以上电机的电流，串万用表是比较危险的，要求用钳型表，特别是带电作业一定要保护好自己和周围的人。设备坏了可以换新的。但是生命对于任何人只有一次。为了自己和家人也要把防护作好。接地保护线烧伤人 事故经过：1994年4月6日下午3时许，某厂671变电站运行值班员接班后，312油开关大修负责人提出申请要结束检修工作，而值班长临时提出要试合一下312油开关上方的3121隔离刀闸，检查该刀闸贴合情况。于是，值班长在没有拆开312油开关与3121隔离刀闸之间的接地保护线的情况下，擅自摘下了3121隔离刀闸操作把柄上的“已接地”警告牌和挂锁，进行合闸操作。突然“轰”的一声巨响，强烈的弧光迎面扑向蹲在312油开关前的大修负责人和实习值班员，2人被弧光严重灼伤。原因分析：两根接地线烧坏时产生电弧光。两根接地线是裸露铜丝绞合线，操作员用卡钳卡住连接在设备上时，致使一股线接触不良，另一股绞合线还断了几根铜丝。所以，当违章操作时，强大的电流造成短路，不但烧坏了3121隔离刀闸，而且其中一股接地线接触不良，震动脱落发生强烈电弧光，另一股绞合线铜丝断开处发生强烈电弧光，两股接地线瞬间弧光特别强烈，严重烧伤近处的2人。造成这起事故的主要原因是临时增加工作内容并擅自操作，违反基本操作规程。接地保护线的作用就在于，当发生触电事故时起到接地短路作用，从而保障人不受到伤害。所以，接地线质量要好，容量要够，连接要牢靠。电工违反操作规程 某厂一水泵与控制的地方有200米远，总控与照明同柜，水泵轴承坏了，电工在控制柜门上挂了警告牌(有人在工作、禁止合闸)就去修电机了，为了安全这个电工把电机的三根线并在电机的一个线柱上就开始拆电机了，哪知道问题也随之而来了，车间要开工照明没有电，去找另在车间里一电工，该电工去了控制柜那里把空气开关(200A)往上一推.一团蓝光啪的一声巨响，造成该电工脸部和手臂被严重烧伤。总结：安全生产，安全操作，严格遵守安全操作程！谁挂牌停电，谁摘牌送电，这是基本操作常识。中华人民共和国行业标准第四章 保证安全的技术措施1、停电2、验电3、装设接地线4、悬挂标示牌和装设遮拦。装设接地线：当验明设备确无电压后，应立即将检修设备接地并三相短路。这是保护工作人员在工作地点防止突然来电的可靠安全措施，同时设备断开部分的剩余电荷，亦可因接地而放掉。检修电动机和启动装置时，需做好下列安全措施：1）断开电源开关或刀闸，取下可熔保险器，启动装置和操作开关放“切”的位置；2）在电源开关（或刀闸）和操作开关把手上悬挂“禁止合闸，有人工作”！标示牌；3）拆开后的电源线必须三相短路接地；4）做好防止机械引起的电动机转动的措施。祝学习快乐祝学习快乐 培训考试题姓名：分数：判断题每题3分，选择题14多选题每题5分，520单选题每题3分，卷面2分。判断题：判断题每题3分，选择题14多选题每题5分，520单选题每题3分.1、验电时，必须使用电压等级合适的验电器。（）2、倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。（）3、验电时，绝缘棒的验电部分应逐渐接近导线，听其有无放电声。确定线路是否无电压。（）4、凡有可能送电到停电线路的分支线也要挂接地线。（）5、接地线只要是铜线，其截面不小于25mm2就行。（）6、工作票制度是保证安全工作的一项组织措施。（）7、工作许可人在完成施工现场的安全措施后，应会同工作负责人到现场再次检查所作的安全措施，以手触试，证明检修设备上确无电压，并对工作负责人指明带电设备的位置和注意事项。（）8、保护接地适用于三相三线中性点不直接接地的电力系统，以及三相三线中性点直接接地的原有公用系统中。保护接地的接地电阻值，一般不应大于4。（）9、保护接零的方式适用于三相四线中性点直接接地的电力系统中。（）10、在同一低压供电系统中，保护接地、保护接零可同时使用。（）选择题：1、为保证安全操作隔离开关，必须做到（A、B、C、D）A：严禁带负荷拉、合隔离开关。B：送电操作时，先合电源侧隔离开关，再合负荷侧隔离开关，最后合断路器。C：停电操作时，先拉断路器，再拉负荷侧隔离开关，最后电源侧隔离开关。D：操作隔离开关应迅速、果断，不得用力过猛。2、操作隔离开关一旦发生误拉，误合时，应作如下处理(A、B、C、)A：当发生带负荷错拉隔离开关，而刀片刚离刀闸口有弧光出现时，应立即将隔离开关合上，如已拉开，不准再合上。B：当发生带负荷错合隔离开关时，无论是否造成事故，都不准将错合的隔离开关再拉开。C：单级隔离开关操作一相后，发现错拉或错合时，另外两相不得继续操作。D：发现错拉或错合时，拉开的再合上，错合的再拉开。3、断路器停电操作后应检查哪些项目（A、C、D）A：红灯应熄灭，绿灯应亮；B：绿灯应熄灭，红灯应亮；C：操动机构的分、合指示应在分闸位置；D：电流表应指示为零。4、如何装设和拆除接地线(A、B、C)A：装设和拆除接地线时，必须两人进行。当验明设备确无电压后，应立即将检修设备接地，并将三相短路。B：装设和拆除接地线均应使用绝缘棒并戴绝缘手套。C：装设接地线必须先接接地端，后接导体端，必须接触牢固。拆除接地线的顺序与装设接地线相反。5、倒闸操作的基本步骤（A）A：(1)发布和接受操作任务；(2)填写操作票；(3)审查与核对操作票；(4)操作执行命令的发布和接受。B：(1)接受操作任务；(2)审查与核对操作票；(3)操作执行命令；(4)操作完报告调度。C：(1)填写操作票；(2)操作执行命令；(3)操作完报告调度。6、操作票应根据值班调度员或(C)下达的操作计划和操作综合命令填写。A、上级领导 B、监护人 C、值班长 D、操作人.7、操作票由(D)填写.A、监护人 B、值班长 C、主任 D、操作人8、操作转换开关用术语是(D)。A、投入；退出 B、拉开；合上 C、取下；装上 D、切至9、进行倒闸操作时；监护人宣读操作项目；操作人复诵，监护人确认无误；发出(B)执行命令后；操作人方可操作。A、干 B、对！可以操作 C、注意点 D、对！看着点10、操作票要妥善保管留存,保存期不少于(C)；以便备查。A、三个月 B、半年 C、一年 D、两年11、线路停电时,必须按照(A)的顺序操作,送电时相反。A、断路器；负荷侧隔离开关；母线侧隔离开关。B、断路器；母线侧隔离开关；负荷侧隔离开关。C、负荷侧隔离开关；母线侧隔离开关；断路器。D、母线侧隔离开关；负荷侧隔离开关；断路器。12、运行中电压互感器二次侧不允许短路,电流互感器二次侧不允许(B)。A、短路 B、开路 C、短接 D、串联13、在二次接线回路上工作,无需将高压设备停电时,应用(C)A、倒闸操作票 B、第一种工作票 C、第二种工作票14、钳形电流表使用时应先用较大量程,然后再视被测电流的大小变换量程.切换量程时应(B)。A、直接转动量程开关 B、先将钳口打开；再转动量程开关15、要测量 380V 交流电动机绝缘电阻，应选用额定电压为(B)的绝缘电阻表。A、250V B、500V C、1000V 16、万用表使用完毕后应将旋钮置于(B)档。A、电阻档 B、交流电压最高档 C、电流档17、电器设备未经验电，一律视为(A)A、有电；不准用手触及 B、无电,可以用手触及 C、无危险电压18、发现断路器严重漏油时；应(C)。A、立即将重合闸停用 B、立即断开断路器 C、采取禁止跳闸的措施 D、不用采取措施 19、对36V电压线路的绝缘电阻,要求不小于(C)。A、0.036 B、0.22 C、0.5 20、电动机若采用Y起动时,其起动电流为全压起动的(B)。A、1/倍 B、1/3倍 C、3倍
