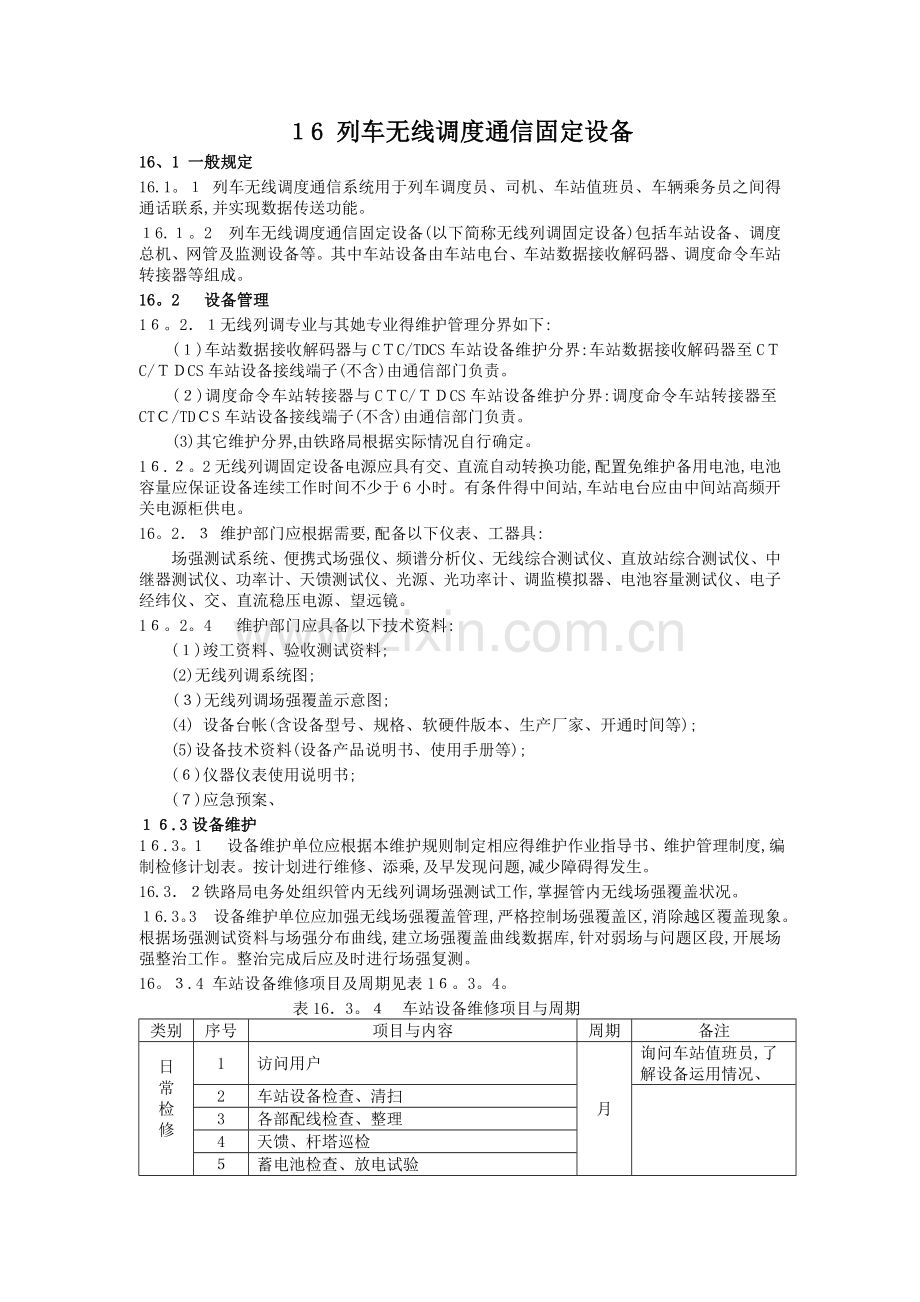

１6 列车无线调度通信固定设备
16、1 一般规定
16.1。１ 列车无线调度通信系统用于列车调度员、司机、车站值班员、车辆乘务员之间得通话联系,并实现数据传送功能。
１6.１。2 列车无线调度通信固定设备(以下简称无线列调固定设备)包括车站设备、调度总机、网管及监测设备等。其中车站设备由车站电台、车站数据接收解码器、调度命令车站转接器等组成。
16。2　 设备管理
1６。2．１无线列调专业与其她专业得维护管理分界如下:
(１)车站数据接收解码器与CＴC/TDCS车站设备维护分界:车站数据接收解码器至CＴC/ＴＤCS车站设备接线端子(不含)由通信部门负责。
(２)调度命令车站转接器与CＴC/ＴＤCS车站设备维护分界:调度命令车站转接器至CTＣ/TDＣS车站设备接线端子(不含)由通信部门负责。
(3)其它维护分界,由铁路局根据实际情况自行确定。
1６.２。2无线列调固定设备电源应具有交、直流自动转换功能,配置免维护备用电池,电池容量应保证设备连续工作时间不少于6小时。有条件得中间站,车站电台应由中间站高频开关电源柜供电。
16。2．３ 维护部门应根据需要,配备以下仪表、工器具:
场强测试系统、便携式场强仪、频谱分析仪、无线综合测试仪、直放站综合测试仪、中继器测试仪、功率计、天馈测试仪、光源、光功率计、调监模拟器、电池容量测试仪、电子经纬仪、交、直流稳压电源、望远镜。
1６。2。4　 维护部门应具备以下技术资料:
(１)竣工资料、验收测试资料;
(2)无线列调系统图;
(３)无线列调场强覆盖示意图;
(4) 设备台帐(含设备型号、规格、软硬件版本、生产厂家、开通时间等);
(5)设备技术资料(设备产品说明书、使用手册等);
(６)仪器仪表使用说明书;
(７)应急预案、
１６.3设备维护
1６.3。1 　设备维护单位应根据本维护规则制定相应得维护作业指导书、维护管理制度,编制检修计划表。按计划进行维修、添乘,及早发现问题,减少障碍得发生。
16.3．２铁路局电务处组织管内无线列调场强测试工作,掌握管内无线场强覆盖状况。
１6.3。3 设备维护单位应加强无线场强覆盖管理,严格控制场强覆盖区,消除越区覆盖现象。根据场强测试资料与场强分布曲线,建立场强覆盖曲线数据库,针对弱场与问题区段,开展场强整治工作。整治完成后应及时进行场强复测。
16。３.4 车站设备维修项目及周期见表1６。3。4。
表16．3。４　车站设备维修项目与周期
类别
序号
项目与内容
周期
备注
日
常
检
修

1
访问用户
月
询问车站值班员,了解设备运用情况、
2
车站设备检查、清扫

3
各部配线检查、整理
4
天馈、杆塔巡检
５
蓄电池检查、放电试验
6
车站电台呼叫通话试验
7
交直流电源转换试验
季

8
蓄电池电压测量
用仪表进行电压测量
９
车站电台自检与呼叫通话试验,遥测启动试验

10
车站数据接收解码器检查、功能试验
用仪器进行功能试验
11
调度命令车站转接器检查、功能试验
12
天馈线整修与驻波比测试
用仪表进行测试
集
中
检
修
1
电池容量测试、更换
年
用仪器进行测试
2
地线测试整修
地线测试应在雨季前进行
３
控制盒整修、更换

４
交直流电源转换检查、整修
5
车站数据接收解码器、调度命令车站转接器等检查、整修
6
车站设备通话及功能试验
7
电台主机内部清扫、强度检查整修
2年

8
电台主机测试及调整
9
车站数据接收解码器、调度命令车站转接器等检查、功能试验、整修
10
车站电台送(受)话器及话绳更换
重
点
整
修
１
不合格设备得更换、调整
根据需要

2
整修零部件,更换配件
3
其她项目整修

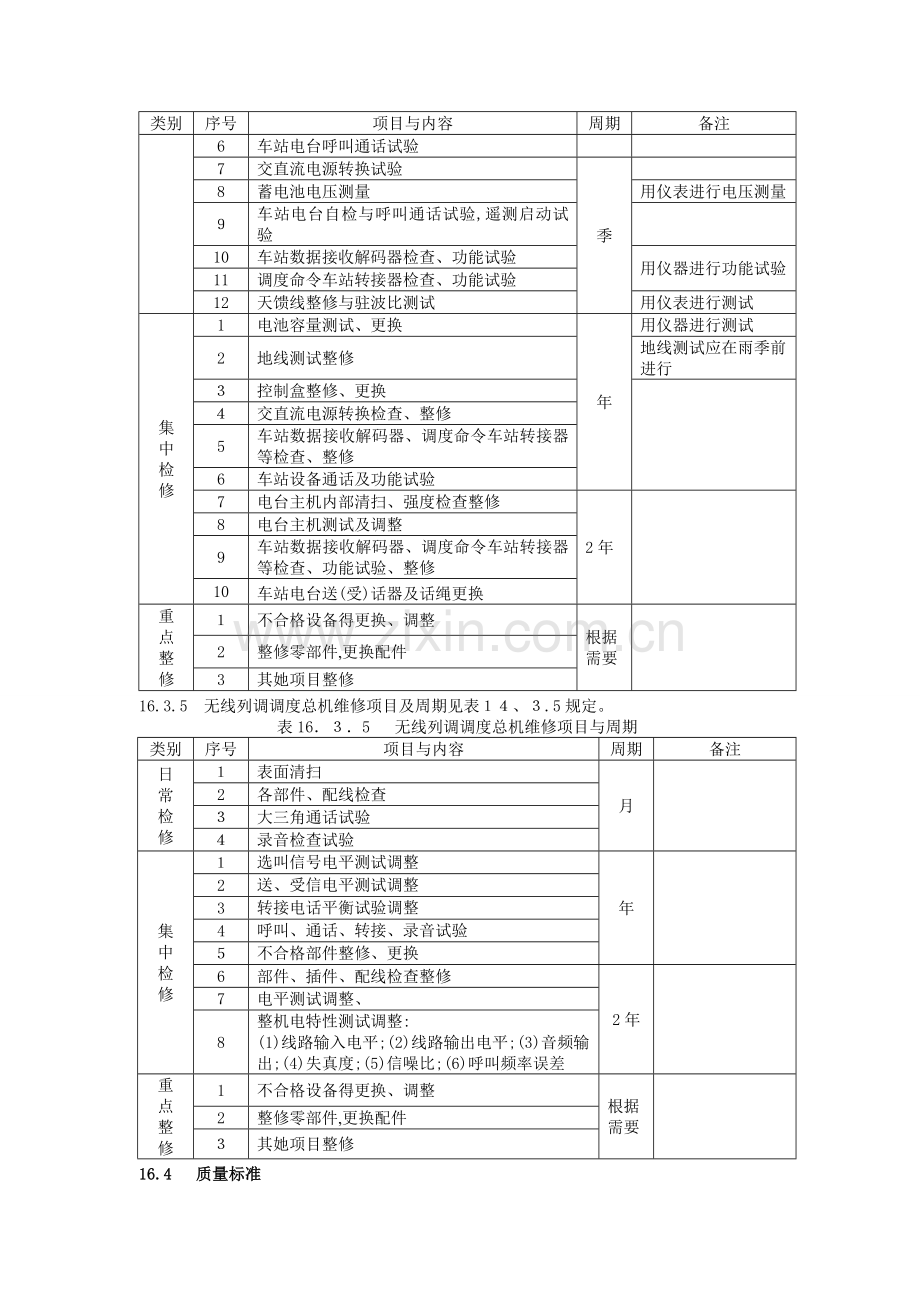

16.3.5 无线列调调度总机维修项目及周期见表１４、３.5规定。
表16．３．5　 无线列调调度总机维修项目与周期
类别
序号
项目与内容
周期
备注
日
常
检
修
１
表面清扫
月

2
各部件、配线检查
３
大三角通话试验
４
录音检查试验
集
中
检
修
１
选叫信号电平测试调整
年

2
送、受信电平测试调整
3
转接电话平衡试验调整
4
呼叫、通话、转接、录音试验
５
不合格部件整修、更换
6
部件、插件、配线检查整修
2年

7
电平测试调整、
8
整机电特性测试调整:
(1)线路输入电平;(2)线路输出电平;(3)音频输出;(4)失真度;(5)信噪比;(6)呼叫频率误差
重
点
整
修
1
不合格设备得更换、调整
根据需要

2
整修零部件,更换配件
３
其她项目整修
16.4 　质量标准
1６.4.1 无线列调系统得场强覆盖,就是在满足机车电台接收机输出端电压信噪比不低于20ｄB条件下,按95％得地点、时间概率统计,测量接收机天线输入端得最小接收电平。最小接收电平应符合下列要求:
(1)非电气化铁路不低于0dBμ;
(2)电气化铁路不低于10dBμ(利用电务试验车测试)、6ｄBμ(利用动车组综合检测车测试)、
１６.４．２无线列调场强覆盖应符合下列规定:　
(1)两相邻车站电台场强覆盖不小于两相邻电台之间距离得二分之一,且至少有500米重叠区。
(2)对车站站间距不足５公里得,两端车站电台得场强应相互覆盖到对端站;
(3)局间交界区车站电台得场强除满足上述规定外,还应连续覆盖至局界;
16。4.3无线列调固定设备得机械强度质量标准应符合表１６。4、3规定。
表１6.4.3 无线列调固定设备得机械强度质量标准
序号
项 目
质 量 标 准
备 注
1
外观
机壳、面板、盖板无变形、无破损,面板字迹清晰

２
结构
(1)内部支架、端子板无断裂、无变形,安装牢固,位置合适
(２)各部、螺母齐全、紧固、无脱扣、无扭伤、无毛刺
(３)各部插件、塞头、塞孔等接触良好,插座位置合适,接触簧片弹性可靠,无混线、断线、损伤、无氧化变形

3
印刷电路及连接器件
(1)印刷电路板完好无损,绝缘良好,板身平直无变形,印刷线路完整,铜箔无浮起,电路板插接部位及插座接触可靠,有足够得插入深度,接触部分无明显错位
(2)继电器、扳键、按键得簧片应平直、位置合适,接点完整无损,接触良好,无错位,并应有足够得追随力,间隔片完整无损,绝缘良好、无严重跳火现象
(３)扳键、按键得活动部分位置适中、动作灵活、无明显磨耗旷动
(4)步进位器、电位器及开关接触可靠

4
保安装置
保安装置性能可靠,保险管安装紧固,保险管压接良好,管座不松动,保险容量符合图纸规定

5
指示灯及指示表
1. 指示灯(或发光管)安装牢固、表示正确
2. 各种电表指针灵活,度盘指示准确清晰

6
电声转换器
送(受)话器、扬声器外形完好无破损变形,不松动,各连接线无虚断

1６。4。４ 无线列调设备得工艺标准应符合表1６.４、４得规定。
表16。4。4 无线列调设备得工艺标准
序号
项 　目
工艺　标　准
备 注
1
配线
(1)线条排列整齐、平直、不得有弯曲、背扣、中间接头、擦伤、烫皮、老化龟裂等,线径应符合图纸及设计要求
(２)线把挺直美观、表面配线线条不交叉、线把分支或弯成直角
(3)同一去向得配线,余留长短均匀一致,焊接处线头裸芯应不超过２mm

2
焊接
(1)元件、配线焊前先打净、刮光、镀上锡
(２)焊点镀锡均匀、适量、大小一致、无毛刺
(3)电路板上得焊点要呈锥状、并留有线尖、线尖外露不超过1mｍ
(4)无假焊,发现假焊点应拆下打干净,镀锡重新焊接
(５)焊接时严禁使用焊锡膏及腐蚀性强得焊接剂

３
元件
(１)各元件干净、排列整齐、无歪斜、组装位置符合规定,标准面向上(外)方,安装时要做到无损伤,漆皮、镀层无伤痕
(２)元器件使用前应经过筛选老化后方可使用
(3)大功率管应加导热脂与散热片密贴安装、管帽电板引线加焊片,散热片安装端正
(４)内部电位器,可调电感电容等元件得可调部分调测完毕应点漆或用高频蜡加封

4
外观
(１)整机内外各部清洁整齐、无污垢、色泽光亮
(2)整机各单盘、面板油漆色调基本一致,无明显脱漆,设备铭牌齐全、标志清楚、正确、整机要有编号

5
指防尘、防潮、防腐处理
整机面板、盖、进线孔应加设防尘(防潮、防腐)装置,要求规格一致、位置合适、平整牢固、不影响用户正常操作

6
紧固件
紧固件得选用符合图纸规定,弹簧垫圈应压平无裂开,螺钉出螺母长度为2～3扣为宜,紧固漆得涂法与用量符合要求

7
抗震
减震器件应保持性能良好

16．4。5无线列调固定设备主要电性能指标规定如下:
(1)发射机电性能指标应符合表１6．4．5。1规定。
表16．4。5、1 发射机电性能指标
序号
项 目
指 标 要 求
备 注
车站台
1
载波频率容差(10—6)
５

2
载波功率(Ｗ)
3、5、１０
+２0%
—１５％
３
杂散射频分量(μＷ)
≤5　

４
邻道功率(比值)(dB)
≥65

５
调制特性300 Hz ～3000Hｚ(相对于每倍频程６dB加重特性得偏差)(dＢ)
＋１

－3
6
调制限制ｋＨz
≤５

7
高调制时得发射机频偏(Ｈz)
5kＨz
≤1５00

１0kＨz
≤300

２0kHz
≤60

3kHz～5kHz
频偏单调下降

8
调制灵敏度(m Ｖ)
由产品标准规定

9
音频失真(%)
≤5

10
剩余调频(dB)
≤－40

1１
剩余调幅(%)
≤3

12
发射机启动时间(ms)
≤100

(2)接收机电性能指标应符合表16。4.5。2规定。
表１6.4．5、2 接收机电性能指标
序号
项 目
指 标　 要 求
车站台
1
参考灵敏度(单工)(μV)
≤0.6(12dB SINAＤ)
2
抑噪灵敏度(单工)(μV)
≤０。8(２0dＢ ＱＳ)
3
门限静噪开启灵敏度(μV)
≤0.4
4
深静噪灵敏度(μV)
≤６
５
深静噪阻塞门限
测试频偏大于或等于5kHz(在300Ｈz~300０Ｈz频带内)
6
静噪开启时延(mｓ)
≤1２0
7
静噪闭锁时延(ms)
≤１00
8
静噪失调门限(ｋHz)
大于或等于载波频率容差允许频率变化值得2倍
９
接收门限(μV)
０、6～5可调
１0
额定音频输出功率
扬声器(W)
2~0、５可调
耳机(mW)
1～10可调
１1
音频失真(％)
≤5

12

音频响应 (相对于6ｄ B去加重特性偏离)不大于(ｄB)
音频负载为扬声器
+2
—8
音频负载为耳机
+1
—3
13
信号对剩余输出功率比　(dＢ)
≤—4０
１4
可用频带宽度(kHz)
大于或等于载波频率容差允许得变化值得2倍
15
调制接收宽度(kHz)
≥2×5
1６
共信道抑制(dB)
≥-8
17
阻塞(dＢ)
≥90
18
邻道选择性(ｄB)
≥65
19
杂散响应抗扰性(dB)
≥70
20
互调抗扰性(dB)
≥65
21
音频灵敏度
不大于最大允许频偏40％
22
接收限幅特性
变化不超过3ｄB(在6ｄBμV~100dBμＶ变化时)
２3
双工灵敏度
不允许低于单工灵敏度3ｄＢ
(3)电源得特性要求应符合表１6．4．5。3　规定。
表１6.４.5、3 电源得特性
序号
项目
指标要求
备注
１
稳压电源输入特性
交流电源输入变化范围
２2０V(+10％,—20％)

直流电源输入变化范围
48V (+20％,—2０%)输出电压比标称变化不大于±１V。

2
电源稳压输出特性
输入电源范围
AC22０Ｖ,DＣ４8Ｖ

输出电压比标称变化
不大于±1Ｖ
最大负载(双工发射状态)
3
直流输出纹波电压
不大于10ｍＶ
标称输入电压、额定负载
4
保护特性
按产品技术要求。

(4)呼叫、控制、回铃电路:信号得指标要求应符合表１6.4.5.４ 规定。
表1６。4.５.４ 呼叫、控制、回铃电路:信号得指标要求
序号
项　　 目
指 标　要 求
备 注
1
音频呼叫信号额定频偏(kＨz)
±3
容差+1５％
2
亚音频呼叫控制信号频偏(kHz)
±０、5
容差+１5%
3
信号频率准确度(％)
±0.5

４
音频呼叫信号检出特性
在6dB信纳比,频偏±3kＨｚ时,解码电路工作

5
亚音频呼叫、控制信号检出特性
在６ｄB信纳比,频偏±0.5kHz时,解码电路工作

６
音频呼叫信号接收带宽(％)
－2。5 ≤解码得低端值 ≤-１。5
1。５≤ 解码得高端值　≤2。5
内解码

亚音频呼叫控制信号接收带宽(%)
1.0≤ 解码得低端值　≤—１.０
１。０≤ 解码得高端值 ≤２。０
内解码

7
呼叫信号检出时间(s)
≤0、3

８
控制信号检出时间(s)
≤0.２５

９
呼叫信号发送时间(s)
２≤ｔ≤３或2≤t≤5

10
回铃信号持续时间(s)
0、5
容差±10%
11
转信保持时间(s)
9
容差±10％
12
通告时间(s)
发送0.５,间隔4
容差±10％
(5)录音接口采用5芯圆形接插件,型号AL１６,其接口定义应符合表16.4.5、5 规定。
表１6.４.5、５ 录音接口定义
引脚号
定义
说明
1
Vｃ
控制电平:0N时小于0。３V OFF时为高阻
2
空
预留
3
ＧND
地
4
AF
音频输出信号:-10dBm±２dＢｍ,阻抗6０0Ω
5
空
预留
16。4．6 车站数据接收解码器技术指标应符合表16、4.6规定、
表16.４。６车站数据接收解码器技术指标
序号
项目
指标要求
备注
1
载波调制方式
FM,16F３E

２
信道间隔
2５ＫHz

3
载波频率容差
±5ｐpｍ

4
参考灵敏度
≤0。6μV(12dＢ ＳIＮAＤ)

5
静噪开启灵敏度
≤0。4μV

6
深静噪灵敏度
≤６μＶ

7
深静噪阻塞门限
测试频偏大于或等于５KHz(在3０0～3000Hz频带内

8
静噪开启时延
≤120ms

９
静噪锁闭时延
≤100ｍs

1０
接收门限
0、６～5μV,连续可调

1１
音频失真
≤5％

１6。４。7调度命令车站转接器与无线列调车站台得接口定义应符合表16。4.７规定、
表1６.４。7 调度命令车站转接器与无线列调车站台得接口定义
引脚号
定义
说明
１
VCC
１３、8Ｖ电源,电流小于0．5Ａ
2
空
预留
3
GND
地
４
PTＴ
车站转接器输出得车站台控发信号。PTT为低电平时,应使车站台发射。ON:＜0。3Ｖ,OFF:5V或高阻
5
空
预留　
6
MIC
车站转接器至车站台得音频输出信号、信号电平(有效值)245mＶ(±２０%),输出阻抗不大于200Ω
7
空
预留
１6。４．8车站电台有线／无线转接单元电性能指标应符合表16。4。8规定、
表16。4．8 车站电台有线/无线转接单元电性能标准
序号
项 　 　 　目
指 标 要 求
　备 注
1
外线端输入阻抗(Ω)
６0０,1650,≥20kΩ
车站台跨接有线线路向总机发信时为8kΩ,其她状态≥20kΩ
2
外线端输出阻抗(Ω)
６００,1６50,≥8kΩ
３
发信通路输出电平(dBm)
-１4～+5(可调)
发信出为四线出,在高阻跨接６00Ω有线线路时应满足指标要求
4
收信通路输入电平(dBm)
-2０~＋4
收信入为四线收
5
收信通路输出频偏(kHz)
3 ～ 5
收信出为天线端
6
幅频特性(dB)
±2
30０Hz~３400Ｈｚ
７
非线性失真(％)
≤5

8
发信通路杂音防卫度(dB)
≥60

9
收信通路信噪比(dB)
≥40

1０
不平衡衰耗(dB)
300Ｈz～6０0Ｈz,46

600Hz～340０Hz,52
11
信号发送电平(dBm)
比发信通路输出电平低6ｄＢ

12
信号接收电平(ｄBm)
-2６~—2

13
比特差错率(１０－5)
≤1

14
数字信号调制方式
FFＳK

1５
数字信号传输速率(ｂit/s)
1200

１6　
数字信号特征频率(Hz)
逻辑“0”=1８０0

逻辑“1"=12０0
17
数字信号频率偏差(Hz)
±10

１6．4.９ 无线列调调度总机电性能标准应符合表16。4.9规定。
表16.4．9 　无线列调调度总机电性能标准
序号
项 　 目
指 标　要 求
备　 注
1
外线端阻抗(Ω)
6０0或１６５0均对地平衡

2
回波损耗(dB)
６00Ω
1６５0Ω

300Hz～600Hz≥15
≥20

６０0Ｈｚ~3400Hz≥2０
3
发信通路输入电平(dBｍ)
由产品规定
发信入为MIC
4
发信通路输出电平(dBm)
－１4～＋5(可调)
发信出为四线出
5
收信通路输入电平(ｄBｍ)
-20～＋4
收信入为四线收
6
收信通路输出功率(mW)
扬声器
≥50０

送受话器
≥10

7
幅频特性(dB)
±2
３00Ｈz～3400Hz
8
非线性失真(%)
≤5

９
发信通路杂音防卫度(dB)
≥6０

1０
收信通路杂音防卫度(dB)
≥45

1１
自串防卫度(dB)
≥５4

1２
不平衡衰耗(dB)
300Hｚ～60０Hz≥46

６００Hz~34０0Hz≥52

13
信号发送电平(dＢm)
比发信通路输出电平低６ｄＢ
±1ｄB
14
信号接收电平(dBｍ)
-２6～－2

1５
比特差错率(１０－５)
≤1

１6
数字信号传输速率(bｉt/s)
1200

17
数字信号调制方式
FFSK

18
数字信号特征频率(Hz)
逻辑“0”=1800

逻辑“1"=1２00

１9
数字信号频率偏差(Ｈz)
±1０
