福建某住宅小区临时用电施工方案(0002).pdf

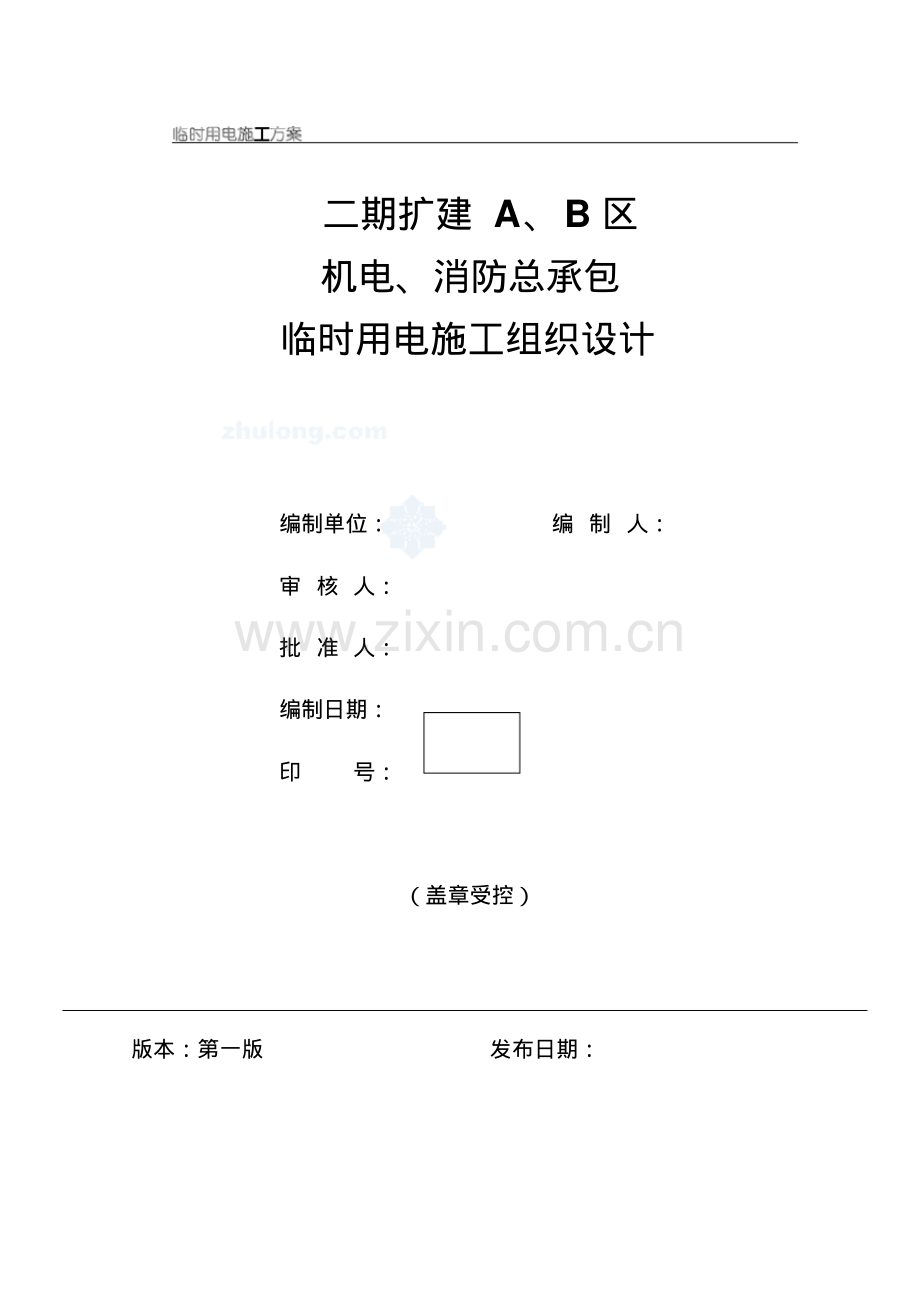

二期扩建 A、B 区机电、消防总承包临时用电施工组织设计编制单位：编 制 人：审 核 人：批 准 人：编制日期：印号：（盖章受控）版本：第一版发布日期：目录第一章工程概述.3第二章 临时用电供配电系统设计和保护系统设计.3第三章 用电负荷计算及电缆选型.4第四章临时用电技术交底.8第五章现场临时用电设备管理.10第六章配电线路设计.12第七章 配电箱与开关箱设计.13第八章接地装置设计.14第九章安全用电技术措施和电器防火措施.15第十章施工现场临时用电布置图.14 第十一章应急用电预案,20 第一章 工程概述*山庄二期机电、消防工程位于福建省*山庄内，项目总用地面积约 10 万平方米，A、B区总建筑面积约6.5 万平方米，其中A区约35000平方米，B区约 30000平方米。计划工期为150 天，2010 年 8 月22 日完成机电项目施工。施工场地主要用电设备为电焊机、切割机、一条风管自动生产线、小型电动工具等。第二章 临时用电供配电系统设计和保护系统设计指导思想：为保证施工现场用电安全，现场供配电采用“TN-S”系统（三相五线制）进行供配电，主供电线路选用四芯电缆在每个主配电箱旁做保护接地，临时用电设计从现场实际出发，尽量满足相间负荷平衡，并使供配电系统尽量接近负荷中心，各用电工区的施用电分布均匀。临时用电由专业队伍组织施工，保证供电质量，满足施工用电及安全要求。技术要求：现场临时用电按工业与民用供电系统设计规范和施工现场临时用电安全技术规范设计并组织施工。现场供配电采用T-NS 接零保护系统，并按照“三级配电两级保护”和“一机一闸一漏电保护”原则进行设计施工，PE线与 N线严格分开使用。现场总配电箱保护接地接地电阻不大于4 欧姆，施工现场所有防雷装置冲击接地电阻不大于30 欧姆。所有用于临时用电设施的材料及元器件必须为合格品，出厂证件齐全，并经过国家劳动检测部门检测合格。配电箱要求：现场内配电总箱、配电分箱及开关箱均为标准铁制配电箱（配电箱可按要求购置或按标准自制）。箱内隔离开关、漏电保护器要与负荷功率、容量相匹配（一般为用电电流的1.5 倍），使用专用保险。分配电箱及开关箱内设置漏电保护器。（漏电保护器额定漏电动作电流不大于 30 毫安，额定漏电动作时间不大于0.1 秒，上一级保护动作值较下一级动作值略大一些,设定为 50mA）。箱内开关间距100A以下不小于 3cm，150A以上不小于 5cm.分配电箱设在负荷中心区域，回路数量按设备开关箱数量而定，一个用电分区一般设置一台分电箱，对于大中型设备要求设独立开关箱（开关箱距设备在 3m以内）。移动式配电箱箱底距地应在400cm以上，端子距地面不小于600cm。现场敷设电缆采用YJV及 VV电缆，根据现场实际，采用树干式与放射式相结合的配电方式。按规范要求进行埋地及架空敷设。第三章用电负荷计算用电负荷计算根据施工现场实际情况，现场所需用电设备明细如下：序号机具名称功率(kW)单位数量总用电量(kW)备注1 直流电焊机9 台30 270 2 焊条烘干箱2.5 台1 2.5 3 砂轮切割机1.75 台12 21 序号机具名称功率(kW)单位数量总用电量(kW)备注4 砂轮切割机2 台5 10 5 角向磨光机0.5 台32 16 6 台钻1.5 台7 11.5 7 电锤0.5 台20 10 8 冲击钻1.1 台10 11 9 手电钻0.3 台30 9 10 液压弯管机1.1 台2 2.2 11 管道压槽机1 台2 2 12 液压压线钳1 台4 4 13 液压开孔器1 台4 4 14 电动试压泵3 台5 15 15 单平咬口机1.5 台2 3 16 联合咬口机1.5 台2 3 17 液压铆接机1.5 台2 3 18 电动联合角合缝机1.0 台2 2 19 弯头联合角咬口机4 台1 4 20 电动剪刀1.5 台2 3 21 电动套丝机0.75 台10 7.5 22 阀门试压机2.2 台2 4.4 23 风管自动生产线22.5 台1 22.5 序号机具名称功率(kW)单位数量总用电量(kW)备注小计455.5 1、根据工程实际情况各用电机具分布及用电量计算如下：（1）风管制作间放置风管自动生产线一台，角向磨光机10台，单平咬口机 1 台，联合咬口机1 台、电动联合角合缝机1台、弯头联合角合缝机1 台、电动剪刀 2 台、手动钻 10 台、台钻 3 台、直流电焊机 6 台、液压铆接机 2 台。用电量 P=0.85(K2P2/COS+K1P1+K3 P3)P1-电动机额定功率(KW)P2-电焊机额定功率(KVA)P3-照明容量(KW)P-供电总需要容量(KVA)COS=0.75 K1=0.5 K2=0.5 K3=0.8 交流电焊机：P2=69=54KW 电动机：P1=22.51+0.510+1.5+1.5+2+4+1.5 2+0.310+1.53+1.52=50KW 照明:P3=10006=6KW P=0.85(0.5 54/0.75+0.5 50+0.86)=56KW 考虑制作间预留部分用电余量，B区不再设制作间。I=160A 选择电缆为:ZR-YJV-4*25+1*16（2）B区负一层用电。负一层配电箱处至少需电焊机 10 台，角向磨光机 15 台，电动套丝机 8 台，砂轮切割机 12 台、手动钻 10 台、台钻 4 台、电锤 10台。P=0.85(K2P2/COS+K1P1+K3 P3)COS=0.75 K1=0.5 K2=0.5 K3=0.8 交流电焊机：P2=109=90KW 电 动机：P1=10 0.5+0.75 8+1.75 12+100.3+4 1.5+10 0.5=52KW 照明:P3=10006=6KW P=0.85(0.5 90/0.75+0.5 52+0.86)=102.8KW 考虑风管制作间电源从 B区负一层引出。选择电缆为:ZR-YJV-4*50+1*25（3）三层、五层及 A 区一、三、五层配电箱处，每处至少需电焊机4 台，角向磨光机 4 台，电动套丝机 2 台，砂轮切割机 2 台、手动钻4 台、台钻 1 台、电锤 6 台。P=0.85(K2P2/COS+K1P1+K3 P3)COS=0.75 K1=0.5 K2=0.5 K3=0.8 交流电焊机：P2=49=36KW 电动机：P1=40.5+0.5 4+20.5+0.75 2+22+0.3 4+1.5 1+0.56=16.2KW 照明:P3=10006=6KW P=0.85(0.5 36/0.75+0.5 16.2+0.8 6)=36.9KW 考虑每层电源由上层引来。选择电缆为:ZR-YJV-4*25+1*16(4)总配电箱负荷计算P=0.7(0.5*9*30/0.75+0.5*183+0.8*42)=213.57KW 考虑A、B区用电各由一个变压器引出，B区用电负荷较大，B区主电源线采用一条 ZR-YJV-4*70+1*35 电缆，A区主电源线采用一条ZR-YJV-4*50+1*25 电缆。根据各专业施工机电设备计划提供的用电设备功率（容量），分阶段计算负荷。根据用电计算（见附表）及实际情况，电缆敷设时，不应有过度弯曲，并不应有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。电缆埋地敷设。电缆沟深400mm，宽 300mm，底部铺沙层 60100mm，将电缆埋入沙层后红砖砌沟盖，土方回填即可，进入楼层架空并沿电井上下敷设。末端开关箱电源线及二级分配电箱电源线根据容量选用 ZR 型五芯橡套软电缆，一级分配电箱选用电力电缆。第四章临时用电技术交底临时用电施工前，必须熟悉临电施工方案，了解临时用电设计方案。施工前应按施工方案要求备料及组装配电设备，所有采用材料必须符合规范要求，有合格证.现场内严格采用 TN S系统配电。具体做法如下：由变压器至现场总箱，采用“三相五线制”380/220V电源线路配电，根据现场实际沿现场四周架空敷设。在总箱处做重复接地装置（R4）接于箱内保护接地专用端子排上，同时保证保护接零端子与工作接地端子处于连接状态。由总箱至分配箱及分配电箱至开关箱保护接地线（PE）与工作接地线（N）严格分开使用，从而保证场内按“三相五线制”T-NS系统供配电。施工时一定要注意PE线和 N线的安装质量，并在运行中要做到定期测试。PE线和 N线不允许装设开关或熔断器，为确保安全可靠性，进行必要的重复接地。接地电阻不大于5 欧姆。总配电箱所配置的电器应具备总电源引入与隔离功能，正常接通与分断负载电路功能，短路、过载、漏电保护功能，配电分路功能、内设电压表，总电流表，总电度表及其它仪表。分配电箱内装设总分离开关和分路隔离开关以及总自动开关和分路自动开关。总开关电器的额定值、动作整定值应与分 路开关的对应值匹配。总配电箱、分配电箱及开关箱应设在干燥、通风的场所，周围应有足够二人同时工作的空间和通道。室外配电箱放置要牢固，且有防雨设施，安装高度底边距地0.6 1.2 米，有门有锁，箱内无杂物。并设明显警示标志。多股线采用接线端子压接时，大于 2.5 平方米线必须搪锡。电缆端要用铜压线鼻压接搪锡，进出电箱采用下进下出式，回路编号一致。临时电缆埋地敷设过车道人行道等要加金属保护套管埋设；引出（入）地面及穿墙要加保护套管。严格执行一机一闸一漏电保护，严禁一闸多机和无漏电保护设备使用。外线电缆施工完应用500V摇表检测，其绝缘电阻不小于0.5 兆欧方可送电。电缆送电前，先将配电设备断电，安全检查后逐级送电，严禁带电续接电缆。进入施工现场检测、维修线路时要持证上岗，带安全帽，穿胶鞋。发现问题及时修复，对于乱接线，错接线问题应立即制止。如有重大问题发生，要及时查出事故原因，作好记录，以书面形式上报经理部。修复线路时，电箱要设标志牌或专人看护，以防误合闸而酿成安全事故。导线连接要牢固，包扎严密，绝缘良好且不伤线芯。配电箱回路开关电缆应有铭牌标记，标明回路去向及施工单位名称，以方便检查。第五章现场临时机电设施管理一.管理方案根据本工程的特点和烟台市的具体情况制定下列管理方案：1.强化临时机电设施管理，配合工程正常进行；临时用电及大型机械安装有专业设计及技术交底，并由自己的专业队伍负责实施。临时机电管理人员要有相应的资质和经验。2.机电设备的布置选型原则上按照甲方的方案执行，部分变化根据实际情况进行调整。3.工作质量标准：根据ISO9001 系列要求，建立起组织、职责、程序、过程和资源五位一体的质量保证体系。4.质量保证体系示意图临时用电施工方案5.执行规范及标准要求除遵照甲方、上级指令外，还必须遵守国家、地方政府的下列规范和质安工程师电气工程师其他施工队电气施工队大型设备安装维修队中小型设备维修组线路维护电工设备维修电工安装维修电工电气维护组项目指挥部技术负责人项目部临时用电施工方案标准：施工现场临时用电安全技术规范、建筑机械使用安全技术规范、建筑机械技术试验规程等。6.管理制度（1）专业施工制度：针对临时用电设施的特殊性，组建专职安装维修队和专业电气组，建立一套完整的工作体系，以确保工作的质量和安全。（2）施工交底制度：所有临时用电及机械拆装施工均编制施工方案和作业指导书，采用层层审批和层层交底，落实好责任，保证质量。（3）安全责任制度：安全工作实行层层责任制，并定期和不定期进行安全技术培训、检查，所有作业中都有明确的安全责任人。（4）持证上岗制度：特殊作业特殊工种通过培训考核全部持有政府部门颁发的“特殊作业上岗证书”，杜绝无证上岗。（5）验收检查制度：对于重要设施的实施过程采用三方验收制度，责任到人，资料齐全。（6）维修保养制度：定期和不定期对所有设备、安全用电进行维修、保养、检验。分别为日检、周检、月检、季检、年检，并有书面记录和责任人签名。第六章配电线路设计本配电线路系指现场施工需要敷设的配电线路，专为现场施工的临时用电设备的输送和分配电能。本工程室外线路主要为绝缘电缆埋地和架空敷设，室内线路用绝缘导线或电缆架空明敷设。埋地和架空电缆线路尽量选择最短路径，并考虑已有和拟建建筑物位临时用电施工方案置，不易受周围环境和各种机械损伤及腐蚀，且要便于施工和维修。进出地面须设防护套管，电缆截面满足载流量要求，同时满足线路未端电压偏移要求。第七章 配电箱与开关箱设计配电箱与开关箱设计依据JGJ46-88 施工现场临时用电安全技术规范电气安全技术标准。箱体材料采用铁板，厚度在1.52.0MM.箱体结构上应附加配置电器安装板和箱门。电气安装板用铁板或绝缘板制作，箱门应能关闭严密并配锁。箱体的进出线孔为圆孔，并设底座，尺寸保证电器的安装、接线、维修、操作方便和电气安全距离。每个电闸箱内均有漏电保护器且做成一机一闸，而且接线时应从电源漏电电保护开关机械。配电箱外形尺寸如下：1）电焊机配电箱设计：临时用电施工方案2.）开关箱外形尺寸400中建安装340 50外插式防水插座400 中建安装500700临时用电施工方案第八章接地装置设计本工程利用建筑物基础中的自然接地体自然接地线作为接地装置，同时注意如下事项：接地体与接地线连接采用焊接。接地线连接处应焊接，当采用搭接焊接时，对于扁钢其搭接长度为宽度的2 倍，焊点必须进行防腐处理。接地装置各部分之间均保证电气连接，位于潮湿和有腐蚀介质场所的部分应采取可靠的防潮、防腐措施。接地装置应满足短路情况下热稳定要求。第九章安全用电技术措施和电器防火措施安全用电措施：电气设备的设置、安装、防护、使用与维修及电气设备的操作必须符合 JGJ46-88施工现场临时用电安全技术规范。建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。建立安全技术交底制度。建立安全检测制度。建立电气维修制度。建立安全检查和评估制度。建立安全用电责任制，对临时用电工程各部位的操作，监护和维修，分片、分批落实到人，并辅助必要的奖惩制度。临时用电施工方案建立安全教育培训制度。建立安全用电领导体制，改善电气技术联合会素质。电气防火措施：合理配置、整理、更换各种保护器，对电路和设备的过载、短路故障进行可靠的保护。电气装置和线路周围不得堆放易燃、易爆、强腐蚀介质，并建立易燃、易爆等危险品的管理制度。电气装置相对集中的场所应配置灭火器材，并禁止烟火。加强电气设备相间、相地绝缘，防止闪烁。建立电气防火教育制度，经常进行电气防火知识培训。建立电气防火检查制度，发现问题，及时解决。强化电气防火领导体制，建立电气防火制度。第十章施工现场临时用电布置图。1、概 述现场临时供电按工业与民用供电系统设计规范和施工现场临时用电安全技术规范设计并组织施工，供配电采用TNS 接零保护系统，按三级配电两级保护设计施工，PE线与 N 线严格分开使用。接地电阻不大于 4 欧姆，施工现场所有防雷装置冲击接地电阻不大于30 欧姆。开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。临时用电施工方案供电系统严格执行TNS接零保护系统，系统图如下：供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下：A B C N P用电机具工作接地TN S系统示意图三级配电示意图二一级分配电箱二级分配电箱开关箱三级分配电箱临时用电施工方案配电箱宽度 500mm，支架由 404 角钢制作，箱体由2mm 厚钢板制作，内设绝缘配电盘。2、供电方案考虑施工现场实际情况及用电需求决定设置一级分配电箱位置，二级分配电箱摆放在施工层上，其电源线引自一级分配电箱。中建安装340 400中建安装600600750#号临时用电施工方案示意图如下：供电系统严格执行T-NS接零保护系统，系统图如下：3、末端开关箱设计方案1.开关箱断路器、插座容量选择施工层主要用电机具为：电焊机 9KW/台风管自动生产线机 22.5KW/台总电源一级分配电箱二级分配电箱开关箱用电机具总配电箱LL2 L3 N P用电机具工作接地TNS系统示意图临时用电施工方案根据以上计算，末端开关箱应为如下设计方案：开关箱总断路器容量为 90 安培，漏电断路器容量为 90 安培，外插式插座断路器容量为 25 安培，外插式插座为25 安培。系统图如下：4、二级分配电箱设计方案二级分配电箱总空气开关为200 A，三条 100 A 回路。系统图如下：DZ47-90 DZ47-25 DZ47-25 DZ47-25 W DZLE-200 临时用电施工方案二级分配电箱外形尺寸如下：600600700 2*号DZLE-100DZLE-100 DZLE-100 临时用电施工方案5、一级分配电箱设计方案一级分配电箱根据现场用电情况总空气开关为300A,一条 200A回路，一条100A回路。系统图一级分配电箱外形尺寸如图：600600750 1*号DZLE-300 DZLE-200 DZLE-100 临时用电施工方案6、电缆线路敷设电缆敷设时，不应有过度弯曲，并不应有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。电缆选用YJV或VV电力电缆。7、用电安全管理规定本工程施工临时用电采用T-NS系统，电缆采用五芯电缆，整个供电系统遵循“三级配电、两级保护”。现场用电执行施工现场临时用电安全技术规范（JGJ4688）规定，并满足建筑施工安全检查标准（JGJ5999）要求。供电线路应由专业电工定期巡视检查。配电箱由专人负责管理及维修。现场施工机具要做到“一机、一闸、一漏、一箱”，非专业施工人员不准随便触摸施工用电机具。8、临时用电平面布置图见附图第十一章应急用电方案在施工现场预备一台250KW 的柴油发电机，以备施工高峰期临时用电的应急之用。施工现场从业主指定地点引入的动力电源采用五芯电缆接入总配电箱、分配电箱、现场开关箱，再接至生产、生活场地酒店次入口后勤人员出入口地 下 车 库 出 入 口酒店主入口后勤人员出入口餐饮、娱乐入口地 下 车 库 出 入 口地下车库出入口会议中心入口
