新疆某水库工程建设监理工作报告.doc

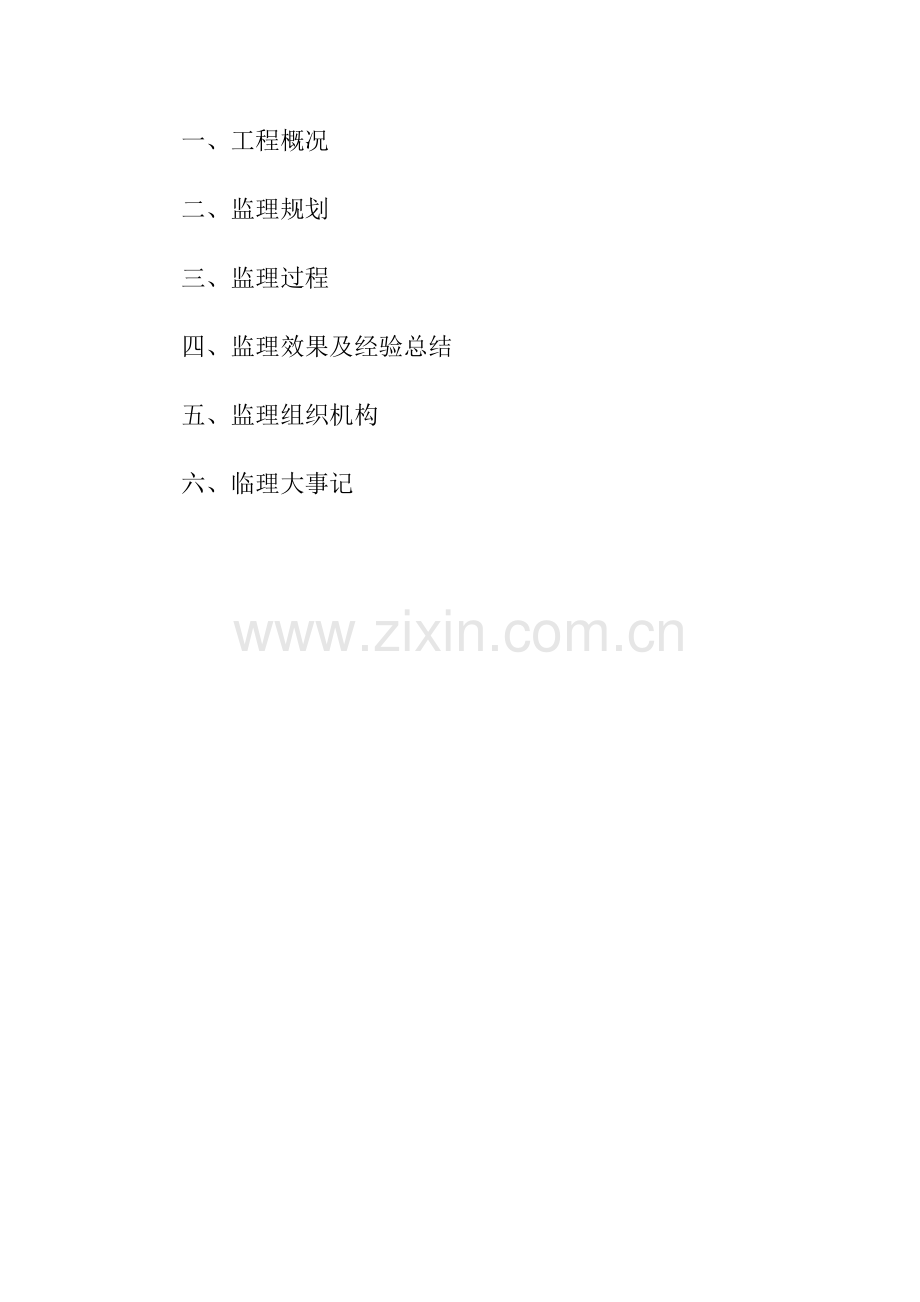

一、工程概况二、监理规划三、监理过程四、监理效果及经验总结五、监理组织机构六、临理大事记一、工程概况*水库位于新疆*地区*县城以西30Km的*河上，该水库为山区拦河式水库，灌溉面积0.6万亩，设计库容为68104m3，死库容为2.5104m3工程规模为小型工程，该水库以拦蓄浪古特河的冬闲水和春季洪水，调该河水量在时空上分布不均等问题，解决下游灌区的人、畜用水。根据水库的设计结构及其用途，划分为三个单位工程：土工膜心墙堆石坝、导流放水涵洞及溢洪道。土膜斜墙石坝总长93.6m，最大坝高24.3m，坝顶宽6m，基础处理为原设计倒挂井，施工过程中变更为大开挖。等水平左右岸坡及左坝肩至溢洪道段为两排固结关灌浆深度5m，一排帷幕灌浆深度10m，其中在F2断层两边各20m范围内，深度为15m。上游侧0.25m宽“L”型钢筋砼1.04m高防浪墙顶高程1586.64m，下游侧设0.3m宽浆砌路沿石，坝顶高程为1585.6m，顶部为0.2m厚砂砾泥结石路面，除险加固后上游坝由原1：0.3放缓为1：1.5采用0.2m厚的C20F200砼面板护坡，下游坝坡由原1：0.87放缓为1：1.4采用C20浆砌预制六角块砼护坡，防渗体为复合土工膜，与基础基岩槽采用嵌入式连接方法，即嵌入基槽砼内，与防浪墙连接待土工膜铺筑至坝顶时，预留钢筋，在防浪墙底极预埋8mm厚A3钢板，膜的上、下层用厚10mm，宽150mm的条形橡胶垫片，再用8mm厚A3钢板压紧，锁紧螺帽，上游坝坡与防浪墙接触处用聚胺指填塞。放水涵洞设计位于大坝0+196.7m处。本放水涵洞是在原放水涵洞的基础上进行加固翻新处理，由进口段、洞身段、管理房段、消力池段组成，全长90m，洞身为400钢 管，出口处采用蝶阀控制，重建后的放水涵洞不参予进洪。溢洪道设置在大坝北侧80m处的天然山哑口，全长117.9m，宽为15m，为开敞式正槽溢洪道，由进水渠段、控制段、进槽段、跌坎、弯道组成，堰顶高程为正常蓄水位1583.36m，出口高程为1574.4m，位置在大坝左岸山体冲沟内。二、监理规划我部自2003年5月20日进驻现场，根据该工程的特点及现场实际情况，对原提交的监理规划大纲进行了修改和完善，同时编制了实施细则，其主要内容包括：项目组织、监理部组织机构、监理工作范围和目标。建设单位的责权、监理的主要职责和权限、质量控制、进度控制、投资控制、合同管理、信息管理、项目协调等。监理组和机构的设置是根据*县*水库建设管理处（业主方）的委托而成立，负责该工程施工阶段的全过程监理工作，组织协调工程出现的相关问题，本工程建设总监理工程师1人，分配及安排监理工程师的具体事宜，监理工程师3人，其根据工程需要配置相关专业的监理人员。本工程检测过程，由业主方指定具有水利检测资质的检测单位（地区水利研究所），进行本工程中间产品检测，按水利规范所确定的检测形式采取抽样检测。检测形式采取抽样检测，按水利规范要求确定的检测频率进行分批抽测（检测送样填写建筑材料取样送样签证单），全部复检材料均由监理方、施工方共同进行取样。现场采用的检测设备有水准仪、测量定位仪器、密实度测量器材、颗分用器具、砼强度检测回弹仪、钢尺等。针对本工程建设的特殊情况，受业主方委托我部对工程实施施工阶段的全过程监理，监理部进驻工地之后配合施工方解决施工中存在的疑难问题，提高了工程质量，在项目部全体员工的共同努力和积极配合下，按业主方要求完成了工程任务。根据设计图纸的说明，深入了解设计意图，对设计图中存在的问题提出了监理部的意见，努力学习水利工程施工规范、水利工程质量等级评定标准和施工质量评定规程等指导性规范和规程。对工程进行了项目划分，共划分三个单位工程。即：土工膜心墙堆石坝、导流放水涵洞、溢洪道。同时划细了分部工程和单元工程，并在此基础上编写了监理实施细则。使监理工程师在施工质量控制和质量评定方面具有可操作性，使质量控制和工程质量评定系统化、标准化、规范化。根据施工合同和监理合同的条款，监理部对工程项目的总目标、投资金额，分阶段对进度目标和质量控制目标进行分项、分阶段控制。1. 监理组织机构和监理人员根据本工程特点和施工阶段的监理任务，本工程项目施行总监理工程师负责制，总监理工程师对业主负责，并领导监理工作，并按照总监理工程师、监理工程师、监理员逐级负责的原则设置监理机构。依据本工程的特点和施工现场施工强度，为满足监理工作的需要，配备监理人员总数24人，即总监理工程师1名，各专业监理工程师3名，详见水库参建监理人员名单。*县水库监理部主要工作人员表（略）2、监理职责、工作内容、程序和方法 2.1总监理工程师职责：按监理合同授权范围全面领导监理工作，对项目法人负责，其职责为： 2.1.1协助项目法人进行工程招标和签订工程建设合同，就承包人选择的分包单位资格进行审批。 2.1.2负责向承包商发布开工令。 2.1.3对整个工程各承包合同进行监督和管理，承包商对监理工程师的书面指示有质疑时，报告总监理工程师，总监理工程师对质疑的内容进行确认，否认或更改。 2.1.4对整个工程的进度、质量及安全、投资进行控制。 2.1.5审定承包商提出的重大工程项目的实施方案，决定施工中重大的技术问题，以及同项目法人共同商定的重大工程设计变更。 2.1.6签署发送承包商的重要信函。 2.1.7签署承包商的月进度付款凭证。 2.1.8审核合同变更与附加工程项目，并提出建议，由项目法人批准实施。 2.1.9受法人委托处理索赔、违约和特殊风险，并向项目法人提出提取物。 2.1.10审核工程延期和延期补救措施，并经项目法人同意后实施。 2.1.11审定工程缺陷补救措施，并报项目法人同意后实施。 2.1.12主持监理合同授权范围内工程建设各方的协调工作，并落实编制施工协调会议纪要。2.1.13组织监理人员协助项目法人按国家规定不定期进行工程各阶段验收。2.1.14签署颁发工程缺陷责任凭证。2.1.15汇总工程的月进度报告，组织编写季度、年度工程年度报告。3、监理工程师职责，由总监理工程师授权，对总监理工程师负责。3.1作为总监理工程师代表协助项目法人进行投标和签订工程建设合同，参与审核承包商选择的分包商。3.2对授权的工程承包合同进行全面的监督与管理，当出现危及生命财产和工程安全的紧急事件，不受承包合同的限制，向承包商下达指令，以尽快解除不安全因素和减少损失，如果上述情况不应由承包商负责时，同时提出对承包商补偿建议，并及时报告总监理工程师。3.3组织设计单位对承包商进行技术交底，审核施工图纸，审查设计修改通知书，报总监理工程师签发。3.4依照合同文件，组织审查承包商提出的施工组织设计或施工措施计划，设备材料和资金计划，提出特殊技术处理措施及特殊施工工艺的处理意见，报总监理工程师签发。3.5监督承包商按合同文件及有关技术规范、技术标准和设计图纸进行施工，监督施工程序和施工进度。3.6组织审查承包商使用的材料和工艺试验报告，并进行合格签证，施工过程中，组织监督承包商的检验测试和工程监测工作，按照合同和技术规范、标准、指示承包商进行取样抽检，必要时随时进行抽查。3.7审批承包商的月进度报告，包括完成的工程项目、工程量、工程形象、设备使用量、材料消耗、劳力使用量、管理人员出勤情况等，并向总监理工程师提交月进度报告。3.8组织审查承包商的月进度支付申请，包括完成工程量和附加工程费用计算，补偿与索赔费用计算等，并草拟月进度付款凭证与各工程项目的质量评价，报总监理工程师签发，办理支付。3.9审批承包商发来的信函，对于重大问题，应提出处理意见，并草拟签复的信函，报总监理工程师审查签发。3.10签发分管工程项目的工地指令，涉及改变工期与费用时，应事先与项目法人协商。3.11根据总监理工程师的授权组织索赔调查报告。3.12根据总监理工程师的授权组织调查违约和特殊风险事件，并与承包商协商后提出处理报告，呈总监理工程师签署意见，报项目法人批准后实施。3.13组织调进工程延期责任和补救措施，工程缺陷责任和补救措施，并与承包商协商后提出处理报告，经总监理工程师签署意见，报项目法人批准后实施。3.14主持生产协调会，联系协调有关的各种关系和事项，参加承包商有关的生产和安全会议。3.15签署各单项工程的开工通知，停工或复工令。3.16指导和安排监理员工作。3.17收集并保管合同范围内的各项记录资料，并做好汇总分析工作。3.18编写单项工程批复，年度工作计划和总结报告。3.19协助项目法人按规定不定期进行工程各阶段验收及竣工验收，审查设计单位和施工单位编制的竣工图和资料。3.20组织编写本项目的施工大事记。4、监理员，由监理工程师授权，对监理工程师负责，其职责为：4.1在授权分管的工程部位监督、检查承包商的各项施工活动（包括计日工），检查和控制该工程部位的施工程序、施工进度，及时向监理工程师报告，编写施工日志。4.2参加审查承包商的施工组织设计或施工措施设计，以及物资、设备的资金计划。4.3按照合同文件及有关设计图纸、修改通知，技术规范和技术标准检查和控制各工程部位的工程量，及时进行工序质检、单位工程质量评定签证。4.4参加审查承包商的材料和工艺试验报告。4.5核对承包商的进度支付申请，包括完成工程量收方和计算，计日工计算和附加工程中完成量收方和计算，并提出分管的工程部位质量评定。4.6参加索赔调查，提供证明材料，并提出建议和意见。4.7参加监理工程师主持的生产协调会和承包商召开的有关生产与安全会议。4.8做好分管工程项目和工程部位的技术资料收集，管理工作。参加编写单项技术与管理总结。5、熟悉施工图纸5.1项目监理部总监理工程师组织监理工程师熟悉施工图纸，了解工程特点，以及质量要求。5.2熟悉施工图纸时核查的主要内容。5.2.1施工图纸审批签定手续是否齐全，是否符合现行有关规定。5.2.2设计文件是否完善，是否与图纸目录相符。5.2.3地基与基础的设计是否符合工程地质、水文地质勘察报告。5.2.4施工图纸中所用材料、构件、设备是否符合现行规范、规程的要求。5.2.5施工图纸与说明文件中指定使用的规程、标准图册、规范等是否现行有效。5.2.6施工图纸规定的施工工艺是否符合现行规范、规程的规定。5.2.7施工图纸中有无遗漏、差错或相互矛盾之处（如各部位尺寸、标高、位置、各专业之间等）。5.3将发现的施工图纸中的问题汇总，通过建设单位书面提交建设单位。5.4施工图纸审核确认后加盖监理单位公章。5.5分析监理合同及建设工程施工合同。三、监理过程本工程于2003年5月20日开工，因地质构造复杂及与原勘察出入较大，现场取材困难，所发生的设计变更较多，造成施工难度大，工期无法控制。防渗处理地质构造为深度砂石土，开挖量增加且难度大，设计方携同地质方案亦拿出多套实施方案，业主方亦积极组织技术问题专题会议，听取各方建议，形成了初步方案，使工程得以继续进行。1、质量控制质量控制以主动控制和施工前准备工作及施工过程控制方式为主，已完成工程检查验收控制为辅，强调预防为主。我部对施工方的施工组织设计进行审查，施工过程质量是整个质量控制工作的重点，以单元工程为基础，按本水库工程工艺流程进行全过程控制，质量检测，实行施工单位的自检和监理抽检双控制度。加强中间检查，对施工过程进行跟踪检查监督，发现问题及时采取口头、书面通知，责令整改。性质严重或不及时整改问题的予以经济处罚，直至停工整改，对重点部位和关键工序进行旁站监理，如基础处理、砼浇筑、坝体填筑、土工膜的铺设等。按规定统一制定各项质量验收程序、验收表格，从施工单位初检、复检、终检到监理验收。在施工过程中要求每个单元或工序的开工，必须在施工单位“三检”合格的基础上，报监理，通过现场质量检验合格为准。不合格单元工程必须返工，修补合格后，方准予进入下一道工序。施工方在前期施工中存在“三检”不明确，自检还未合格向监理报检，甚至不报检即擅自进行下一道工序，对此我部进行了严肃处理（停工整顿，并采取经济处罚）类似情况偶有发生，主要原因在于施工难度较大，设计变更较多，施工方技术力量不足等造成不连续，经整改后均按程序施工。质量控制要点：坝基处理、砼趾板浇筑、坝体填筑复合土膜施工，护坡施工等。1.1工程质量控制的原则1.1.1以施工及规范、工程质量验收标准等为依据，督促承包单位全面实现工程项目合同约定的质量目标。1.1.2对工程项目施工全过程实施质量控制，以质量预控为重点。1.1.3对工程项目的人、机、料、法、环等因素进行全面的质量控制监督承包单位的质量保证体系落实到位。1.1.4严格要求承包单位执行有关材料试验制度和设备检验制度。1.1.5坚持不合格的材料，构配件和设备不准在工程上使用。1.1.6坚持本工序质量不合格或未进行验收不予签收，下一道不得施工。1.2工程质量控制的基本程序1.2.1 工程材料、构件和设备质量控制基本程序1.2.2 单元、分部工程签认基本程序1.3工程质量控制方法1.3.1质量控制以事前控制（预防为主）1.3.2按监理规划的要求对施工过程进行检查，及时纠正违规操作，消除质量隐患，跟踪质量问题，验证纠正效果。1.3.3采用必要的检查、测量和试验手段，以验证施工质量。1.3.4对工程的关键工序和重点部位施工过程进行旁站监理。1.3.5严格执行现场有关见证取样和送检制度。1.3.6建议撤换承包单位不称职人员及不合格分包单位。1.4工程质量的事前控制1.4.1检查承包单位的质量，保证和质量管理体系。1.4.1.1检查承包单位的机构设置、人员配备、职责与分工的落实情况。1.4.1.2督促各级专职质量检查人员的配备。1.4.1.3查验各级管理人员及专业操作人员的持证情况。1.4.1.4检查承包单位质量管理制度是否健全。1.4.2检验承包单位的测量放线。1.4.2.1检验承包单位控制网（平面和高程）1.4.2.2查验施工轴线控制桩位置。1.4.2.3查验轴线位置、高程控制标志，核查铅高度控制。1.4.2.4签认承包单位的施工测量报检单1.4.3严格检验、控制上报材料，填坝料的各项技术指标，对不符合设计要求的填筑料块不允许上坝。1.4.4认真审查砼、砌筑砂浆配合比并对现场抽搅拌设备（含计量设备）现场管理进行检查。1.4.5检查进场的主要设备。1.4.5.1承包单位主要施工设备进场并调试合格后，使用月工料机动态表报项目监理部。1.4.5.2监理工程师审查施工现场主要设备的规格、型号是否符合施工组织设计的要求。1.4.5.3对需要定检测的设备（如仪器、磅称等）承包单位有检定证明。1.4.6审查主要分部（分项）工程施工方案1.4.6.1项目监理部可规定某些主要分部（分项）工程施工前，承包单位将施工工艺，原材料使用，劳动力配置，质量保证措施等情况编写专项施工方案，填施工组织设计（施工方案）报审表。报项目监理部。1.4.6.2承包单位将季节性的施工方案（冬施、雨施）提前填施工组织设计（方案）报审表报项目监理部。1.4.6.3上述方案经监理工程师审定后，由总监理工程师签发审定结论。1.4.6.4上述方案未经审批，该分部（分项）工程不得施工。1.5施工过程中的质量控制1.5.1.1在巡视过程中发现和及时纠正施工中的不符合要求所发生的问题。1.5.1.2对施工过程中的关键工序、特殊工序、重点部位和关键部位进行旁站。1.5.1.3对所发现的问题可先口头通知承包单位纠正，然后由监理工程师签发监理通知。1.5.1.4要求承包单位将整改结果书面回复，监理工程师进行复查，1.5.2检查工程预检1.5.2.1承包单位签写工程报检单报送项目部核查。1.5.2.2监理工程师对工程报验单的内容到现场进行抽查。1.5.2.3对不合格的工序，通知承包单位整改，并跟踪复查，合格后准予进行下一工序。1.5.3验收隐蔽工程1.5.3.1承包单位按有关规定不定期对隐蔽工程进行自检，自检合格，将隐蔽工程检查记录报送项目部。1.5.3.2监理工程师对隐蔽工程检查记录的内容到现场进行检测核查。1.5.3.4对隐检不合格的工程，监理工程师签发不合格工程项目通知，由承包单位整改，合格后由监理工程师复查。1.5.4单元工程验收1.5.4.1承包单位在一个单元工程完成并自检合格后，填写单位工程质量报验认可单报项目监理部。1.5.4.2监理工程师对报验的资料进行审查，到施工现场进行抽检核查。1.5.4.3对符合要求的单元工程监理工程师签认，并确定质量等级。1.5.4.4对不符合要求的单元工程，由监理工程师签发不合格工程项目通知，由承包单位整改。1.5.4.5经过返工的单元工程按质量评定标准进行再评定和鉴定。1.5.5全部工程验收1.5.5.1承包单位在分部工程完成后，根据监理工程师签认的单元工程质量评定结果进行分部工程的质量等级汇总评定，填写分部工程质量报检认可单，并附分工程质量检验评总表报项目监理部审核。协助业主按国家验收规程进行分部工程验收，并审查图纸和资料。1.6质量问题和质量处理1.6.1监理工程师对监理中的质量问题除去在日常巡视、重点部位旁站、单元、分部工程检验过程中解决外，针对质量问题的严重程度分别处理。1.6.2对可以通过返修弥补的质量缺陷，责成承包单位先写出质量问题调查报告，提出处理方案，监理工程师审核后（经建设单位和设计单位认可）批复承包单位处理，处理结果进行的验收。1.6.3对需要返工处理或加固补验的质量问题，除责成承包单位先写出质量问题调查报告，提出处理意见外，总监理工程师应签发工程分部暂停地再与建设单位和设计单位研究，确定处理方案后批复承包单位处理，处理结果进行验收。1.6.4监理工程师将存在的质量问题处理记录归档。1.6.5施工中发现的质量事故，承包单位按有关规定上报处理。1.6.6 监理工程师对质量问题和质量事故的处理结果进行复查。2、投资进度控制：采用主动控制与被动控制相结合，事前控制与事中控制相结合的动态控制模式，我部对施工方按合同规定编制的施工总进度计划和资金使用估算月进度进行审核，对采用施工技术是否可行，经济上是否合理，工期上是否保证进行审查。要求施工单位制定年度及月计划，并由监理人员逐项审批，重点放在月完成计划的实施上。施工过程中注意施工进度计划的关键控制点，了解施工进度实施的动态，严格进行进度检查，审核施工单位提交的月进度报告及“工、料、机械动态月报、月工程进度计量申报表”，进行必要的现场跟踪检查，为进度分析提供资料，定期向业主汇报工程进展情况及存在的问题，每月核定已完成的工程量，签发工程进度支付证书。每月20日施工单位向我部申报实际完成工程量月报表，我部收到报表后，五天内完成复验工作，签发付款凭证，业主方亦按时向施工方付款。有关工程进度：施工方与业主方所签订的合同工期属非正常工期（比设计周期提前5个月）因前所述各种客观因素，造成本工程突破合同价款，工期滞后一年。3、合同、信息管理：受业主方委托对合同的实施进行监督管理。对*县*水库建设施工合同仔细阅读并理解分析，按合同和协议要求督促设计单位及时提供完整的设计文件和图纸。向施工方签发设计文件、技术规程、施工图纸和通知等。发现问题及时通过业主与设计方联系，主要问题向业主汇报，在施工每一单位工程前组织设计单位进行设计交底，并参与业主方对重大技术问题专题讨论，审批承包方提出的合理化建议，并进行研究，尽快给予答复。站在公证立场上，做好主要合同双方的协调工作，对本工程的合同资料进行管理，对相关的工程资料进行收集、整理和存档，对分部分项工程进行审核整理。协助业主方按水利规范进行阶段验收工作。对工程实施过程中的各种信息进行收集、分析、整理、传递、反馈。并向各参建方提供与本工程相关的建设工程信息。项目协调：我部在与第三方交往中始终注意维护业主方合法利益，同时在本部权限范围内公正地维护施工方的利益。本工程因施工难度较大，同时建设各方之间关系协调难度亦随之增加，我部协助业主方经常组织召开定期或不定期的工程例会、设计交底会、专题研讨会、情况报告会、工程分析会，并协助业主方做好工程建设各方之间的关系协调和处理。导流放水涵洞于2003年6月5日开始施工，2003年9月21日完成，复合土工膜心墙堆石坝于2003年6月5日开工，2003年11月17日完工，溢洪道于2004年4月29日开工，于2004年8月25日完工。单位工程各分部及关键工序完成情况： 1、导流放水涵洞基础开挖与清理2003年6月5日2003年6月25日进口段砼浇筑2003年7月13日2003年7月15日管身段砼浇筑及导流消力池2003年7月20日2003年7月23日钢管、蝶阀等金属结构安装2003年7月20日2003年7月23日 2、复合土工膜心墙堆石坝基础开挖与清理2003年6月9日2003年6月30日趾板砼浇筑2003年7月13日2003年7月17日固结灌浆2004年8月8日2004年9月25日帷幕灌浆2004年8月5日2004年10月1日坝体填筑2003年7月21日2003年9月5日坝顶2003年10月2日2003年10月26日 3、溢洪道石方开挖2003年5月12日2004年5月24日消能防冲段2004年6月16日四. 监理工作成效1. 工程建设质量评价本工程因为前期地质工作所做的深度不足，导致施工中设计变更较多，投资突破较大，工期拖延时间较长，各方关系协调难度增加，致使监理工作的正常开展难度加大，通过二个年度的施工，在业主、设计、施工单位的共同努力下，已全部完工，工程质量合格，在施工过程中，亦未发生重大质量事故及安全事故。1、 工程质量评价从检测资料看：见附表12、 附表1：导流涵洞砼抗压试验报告统计表施工单位：*总公司 分部工程名称：坝前工程1、n7R标20MPaRn22.992、Sn2MPaRn0.7Sn22.990.7221.59R标Rn1.6Sn22.991.6219.80.83R标0.8322.9919MPaC0.063、结论：经分析该分部工程砼强度质量合格。 附表2：导流涵洞工程砼试压强度报告统计表施工单位：*总公司 分部工程名称：坝后工程1、n=7R标20MpaRn24.41MPa2、Sn2MPaRn0.7Sn24.410.7223.01R标Rn1.6Sn24.411.6221.21MPa0.832016.6Cr0.0853、结论：经分析该单位工程砼质量合格导流洞砂浆强度报计算表1、n1fn标M10fn13.62、0.75fn13.60.7510.2f标3、结论：经分析该部位（闸井室）砂浆质量合格 附表3导流涵洞工程堆石坝水泥统计分析一、统计表1、出厂试验报告分析表（28d）2、复检报告分析二、结论：从分析表可见，所使用水泥符合要求，质量合格。 附表4：导流涵洞钢材力学试验报告分析表 （使用部位填墩、截流环）结论：从检验结果看：各组试件均分别符合有关规定，此批钢材质量合格。附表5：导流涵洞工程及堆石坝砂石骨料统计分析表一、砂检测结果统计表1、统计表2、统计分析表 3、结论：从分析表可见导流洞及堆石坝砼、砂浆所有砂符合要求，质量合格。二、骨料统计分析1、统计表2、分析成果表3、结论：从以上分析表可见导流洞及堆石坝所用石料均符合要求，质量合格。 附表6：复合土工膜心墙堆石坝砼试块强度统计表施工单位：*总公司 分部工程名称：上游1、n=1R标= 20MPaR小21.3MPa Sn2MPaRn24.82MPa2、Rn0.7Sn=24.820.7223.42R标 Rn1.6Sn24.821.6221.620.83标16.63、结论：经分析该分部工程砼强度合格。 附表7：坝后护坡砼抗压强度统计表施工单位：*总公司分部工程名称：坝后工程1、n3R标=15MPa2、Rn=18.53MPaSn=2.32MPa Rn0.7Sn18.530.72.3216.91R标15MPa Rn1.6Sn18.531.62.3214.82MPa0.831512.45Cr0.125结论：经分析该分部工程砼强度质量合格 附表8：大坝砂浆垫层抗压强度统计表施工单位：*总公司 分部工程名称：上游1、n2f标10MPafn16.55Mpa2、0.75fn16.550.7512.41f标10MPa3、结论：经分析该分部砂浆垫层强度质量合格。 附表9：大坝防浪墙、溢洪道（跃坎）钢材力学试验分析报告表结论：从检验结果看，各组试件均分别符合有关规定，此批钢材质量合格。附表10 溢洪道工程水泥统计分析（与灌浆用水泥同）一、统计表1、出厂试验报告分析表 2、复检报告分析二、结论从以上分析可见溢洪道使用的水泥符合要求，质量合格。附表11 溢洪道工程砼抗压强度报告统计表施工单位：*总公司1、n29R标10Mpa2、Rn27.97MPaSn2MPaC0.072Rn0.7Sn27.970.7226.57R标20MPaRn1.6Sn27.971.6224.77MPa0.83R标0.832016.63、结论：经分析该部位砼强度质量合格附表12溢洪道砂、石骨为统计分析表一、砂检测结果统计表1、统计表2、统计分析表3、结论：从分析可见溢洪道砼用砂符合要求，质量合格。二、工程质量检查验收情况如下：（1）导流放水涵质量评定结果放水涵共包括5个分部工程，均为合格，放水涵单位工程评定等级为合格。（2）、复合土工膜心墙堆石坝质量评定结果复合土工膜堆石坝共包括6个分部，全部为合格，复合土工膜心墙堆石坝工程评定等级为合格（3）、溢洪道质量评定结果溢洪道共包括4个分部，均为合格，溢洪道单位工程评定等级为合格 坝体填筑所用材料为现场暴破石渣，根据设计要求的技术指标以及施工方现场碾压设备的功能，在现场进行了碾压试验，确定了铺土厚度以及最佳碾压遍数和干密度控制指标（因业主方委托*地区水利局试验室做二检，具体分析见该单位的二检报告）。作为本工程基础以及岸坡灌浆处理，其施工期滞后（由各参建方研究确定），施工期是在坝体施工完毕后开始。在施工中该分项是作为大坝单位工程中的一个分部进行验收评定，施工过程以及施工质量评价如下：一、基础灌浆大坝157057m（帷幕孔底即死水位以下10m）以上基岩灌浆包括左坝肩，右坝肩，溢洪道，溢洪道右岸。一排帷幕孔，分二序施工。孔深除F2断层左右各20m范围内为15m外，其它均为10m深。左右坝肩因在大坝砼面板斜坡上施工，地势很陡，搭设平台施工时，每个平台只有两个灌浆孔，固结孔从上游往下依次设在帷幕孔两侧即A、B两排孔，深度均为5m，帷幕孔和固结孔孔间距均为2米、排距为1.5米，按铅垂方向钻孔、灌浆。在左坝肩0+000-0-010处有一宽35m向下呈北南状斜向透水断层及左右坝脚等处岩石较破碎，在灌浆过程中，吃浆量较大，灌浆处理时间较长。单元项目划分见及工程完成情况如下： *水库除险加固工程灌浆分部工程单元划分一览表工程部位单元编号固结孔帷幕孔先导孔孔数（个）检查孔溢洪道LGT-01-1EWI-1EWII-88J9LGT-01-2EA-1EA-7EB-1EB-714J10、J11LGT-01-3EWI-9EWII-1810J23、J26LGT-01-4EA-8EA-17EB-8EB-1720J22、J24J25、J27左坝肩F断层LGT-01-5FWI-1FWII-1010J21、J16LGT-01-6FA-1FA-10FB-1FB-1020J17、J19、J18左坝肩LGT-01-7FWI-11FWI-13ZWI-1ZWII-6ZWI-710J5LGT-01-8FA-11FA-13ZA-1ZA-7FB-11FB-12ZB-1ZB-820J6、J20、J13LGT-01-9ZWII-8ZWI-710J7LGT-01-10ZA-8ZA-17、ZB-9ZB-1719J12、J8右坝肩LGT-01-11YWI-7YWI-137J3LGT-01-12YA-7YA-13YB-7YB-1314J4、J15LGT-01-13YWII-6YWI-1YWI-36J1LGT-01-14YA-1YA-6YB-1EB-612J14、J2合计共14个单元11959218027 完成工程量一览表 内容 工程量分项非灌浆进尺（m）固结灌浆 进尺（m）帷幕灌进尺（m）钻取岩芯进尺（m） 压水试验（段）备 注溢洪道2917018052固结孔34个，帷幕孔18个左、右坝肩131130030088固结孔60个，帷幕孔28个左坝肩、F2断层22412519538固结孔25个，帷幕孔3个先导孔40408左右坝肩各一先导孔，共2孔检查孔2879010510539没8个灌浆孔设一个检查孔共27个合 计2112685820145225共207个孔，其中：固结孔119个，帷幕孔61个，检查孔27个 二、灌浆施工1、按照施工顺序，先固结灌浆，再帷幕灌浆，固结分上下游即A、B两排，帷幕为一排分I、II序施工。2、按要求进行布孔、钻孔、侧斜、冲洗。裂隙冲洗、灌浆严格执行灌浆压力、浆液变换标准及灌浆结束标准，并作好灌浆原始记录和整理。灌浆压力由03Mpa逐级变为08Pma，浆液配比用5：1，3：1，2：1，1：1，08：1，06：1，05：1等7个比级进行配浆拌制。三、灌浆工程质量情况1、本次灌浆共布置灌浆孔180个，检查孔27个，总注入水泥量426吨，平均单位注灰量3281Kgm。 2、灌浆分序统计分析（1）帷幕灌浆 水泥注入量统计（见灌浆孔分序统计表及各次序孔灌孔成果表）I序：单位注灰量3088Kgm；II序：单位注灰量2009Kgm；单位注灰量反映按序逐渐递减的规律（见单位注灰量频率曲线图），II序明显小于I序，见灌浆孔分序统计表。灌浆总段数143段，其中单注30 Kgm，共有28段占20%，说明灌前岩石中存在的裂隙较少。 灌前压水试验统计分析I序孔共32个，压水试验段数共38段，压水试验段透水率最大吕荣值q=332Lu（YWI-3孔），压水试验段最小吕荣值q=07Lu。II序孔共29个，压水试验段数共29段，压水试验段透水率最大吕荣值q=147Lu（YWI-2孔），压水试验段透水率最小吕荣值q=135Lu。从压水试验段透水率统计情况看：III序的透水率呈递减的规律（见A、B排透水率频率曲线图），A排孔I序孔压水试验总段数32段，其中透水率大于5Lu的段数为27段，占844%，说明岩石较破碎，裂隙发育，这与岩石的吸浆量和可灌性是相吻合的。 孔段压水试验透水率及灌浆单位统计分析从各序孔灌浆成果表可看出：单位注浆量大于150 Kgm的段数呈逐渐减少的规律，其出现的频率也逐渐减少的规律。透水率大于3Lu的段数和频率也呈逐渐减少的规律。说明灌浆后的地层透水率较灌浆前有明显减少。从单位注灰量频率曲线图也可以看出：单位大于45Kgm时，I、II序也呈递减的规律，说明随着灌浆孔的加密，地层的可灌性减小，裂隙通道也逐渐减少。其中，I、II序孔的单位注灰量频率曲线很直观的反映出：III序呈递减规律。说明坝基岩石随着灌浆次序的加密，基岩裂隙逐渐被泥水充堵密实，堵漏效果明显。从灌浆综合剖面图中可以看出，岩石注灰量较大的孔段在FWII-10ZWI-3孔段，这与该地段坝基地质情况相符合，这处有断层经过，岩石裂隙较为发育，虽有断层泥充填，灌前存在较大的裂隙通道，通过断层处的注灰量可以得到证实，灌浆效果明显。（2）固结灌浆水泥注入量统计（见灌浆孔分序统计表及各次序孔灌孔成果表）A排：I序：单位注灰量4218Kgm； II序：单位注灰量3393Kgm；B排：I序：单位注灰量3638Kgm； II序：单位注灰量2841Kgm；单位注灰量反映按序逐渐递减的规律（见单位注灰量频率曲线图），II序明显小于I序，见灌浆孔分序统计表。后排的B排孔单位注灰量也小于先灌的A排孔，说明通过固结灌浆，岩石的紧密度有明显的提高。灌前压水试验统计分析A排：I序孔共32个，压水试验段数共32段，压水试验段透水率最大吕荣值q=2226Lu（EA-5孔），压水试验段透水率最小吕荣值q=38Lu。II序孔共28个，压水试验段数共28段，压水试验段透水率最大吕荣值q=2562Lu（EA-6孔），压水试验段
