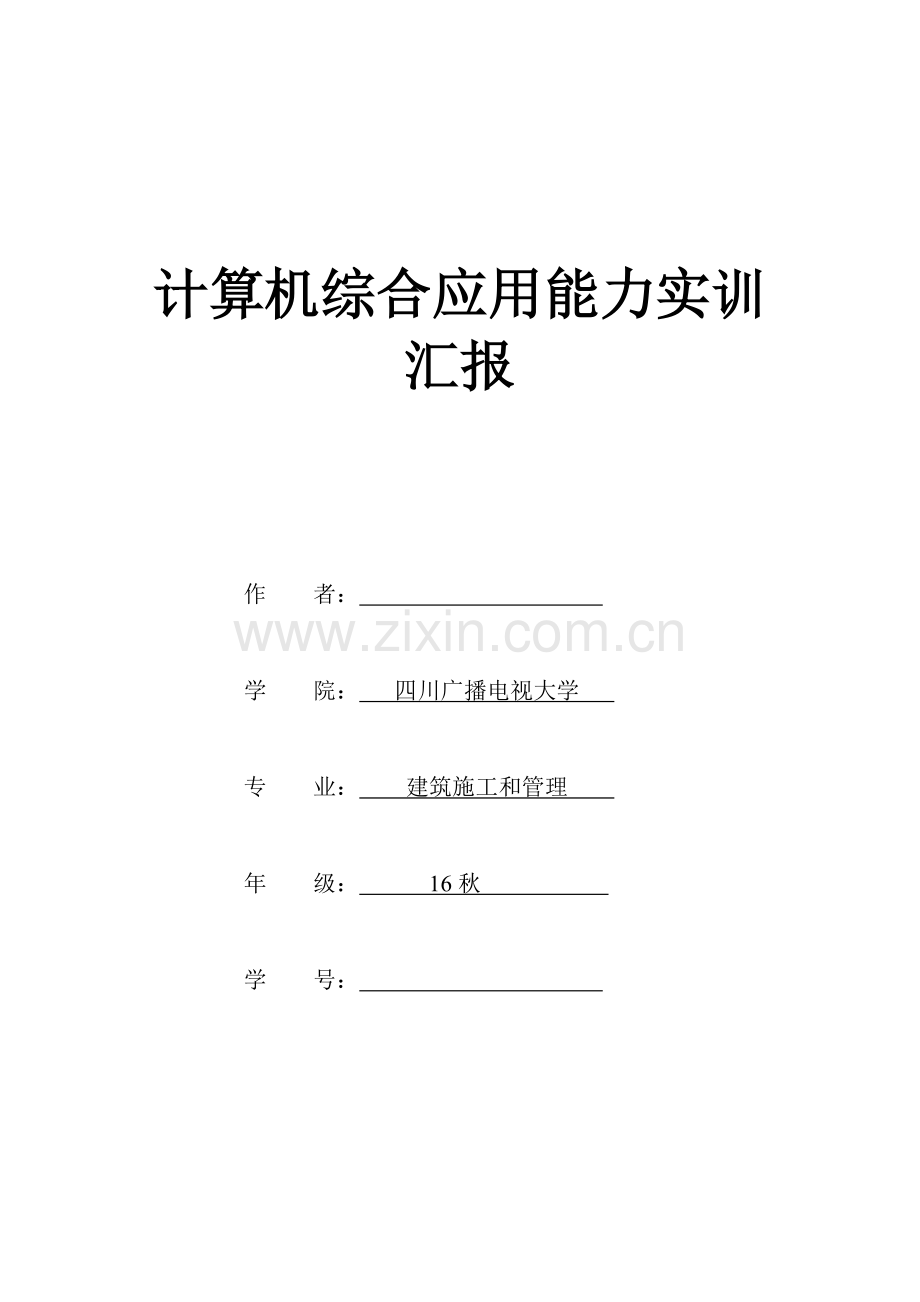

计算机综合应用能力实训汇报

作 者：

学 院： 四川广播电视大学

专 业： 建筑施工和管理

年 级： 16秋

学 号：

课程设计实训目标和任务：
1、 掌握正投影法基础原理及其应用和齿轮啮合画法
2、 绘制和阅读简单建筑图样基础能力
3、培养三维形状和相关位置空间逻辑思维能力
4、了解和学习AutoCAD新功效并熟悉掌握AutoCAD二维绘图功效
本周我们迎来建筑CAD实训,经过为期三周实训,我CAD技能得到了很大提升,下面我来谈谈我在这次实训中所碰到问题和得到经验及收获
第一天,我们学习了用天正画建筑平面图,在以前教学周时,我们接触是CAD,现在天我们学习了一个愈加快捷制图工具----天正CAD.你无须一根一根画定位轴线,只需在＂绘制轴网＂中输入轴间距就会自动生成轴网,而且标注尺寸也很方便,你不用设置多线一段一段画墙体,只需设置内墙外墙墙厚将墙体选中就会自动生成墙体．总而言之，以前要用半天才能画完平面图一节课就能画完了。
　　　经过今天学习我总结了在画平面图步骤是：
１. 绘制轴网，两点轴标。
２. 修剪轴网，单线变墙。
３. 插入门窗，门窗标注。
４. 插入楼梯、坡道。
５. 绘制阳台、台阶、散水，标注细部尺寸和标高。
６. 插入剖切符号、索引符号，附上文字。
７. 插入图框，指北针，在标题栏中写入文字。
８. 检验后保留，打印电子稿。
　　　在画过程中我也碰到了很多问题，比如：在绘图中，在画散水之前把墙体炸开，结果只有部分墙体有散水．画门窗时，不注意编号，结果门窗插不上等。
　　　在画图过程中我也得到很多经验，画一个图方法不是一成不变，你能够用多个方法达成目标，比如一些内门尺寸，假如用门窗标注，数字和尺寸线位置可能不好，你能够用逐点标注来画或将正交打开，将其移动。下面是我画平面图：

　　　第二天，我门学习了画立面图。首先，我要提到平面图，因为在天正ＣＡＤ中，平面图是立面图基础，经过实训，我也总结了它画法：
１. 分别画底层、标准层、顶层三副平面图，保留。
２. 打开文件布图中工程管理，新建一个。
３. 写层号１，然后点文件，选中底层平面图，选对齐点。
４. 写层号２-＊，然后点文件，选中标准层平面图，选对齐点（注意：要和上一个对齐点位置相对应）。
５. 写顶层层号＊，然后点文件，选中顶层平面图，选对齐点（同上）。
６. 然后点建筑立面，选中轴线，输入Ｆ生成正立面，输入Ｂ生成背立面。
７. 修改尺寸，标高。
８. 插入图框，保留，打印电子稿。
在画立面图时，必需要注意是对齐点要一致，不然画出来图会出现错层现象。
在画三个平面图是你能够采取复制方法，仅将楼梯、门窗改动就可，节省时间。下面是我画立面图：
第三天，我门学习了剖面图，剖面图画法和立面图画法很类似,操作步骤基础上一样,只需在平面图上需要剖切位置上加上剖切符号,在最终点击“建筑剖面”后要注意:必需选中剖切符号和最外侧墙体定位轴线,对其点也要一致。
生成剖面后,你会发觉生成剖面图只是一个大约草图,,有很多地方需要修改。拿我图为例吧!生成剖面图没有平台梁,没有楼板,没有楼梯扶手,这些全部需要你自己去加。以下我们全部能够用以前学习CAD知识来画,下面是我心得:
１. 画楼梯扶手你能够选择系统立面里成品,也能够才用偏移,修剪方法,假如你CAD很熟练话,手工画楼梯扶手一也是很快。
２. 在填充剖面时你能够采取多个方法结合,你能够先用“剖面填充”,系统会自动将一部分墙体填充,没有被填充部分假如是矩形,量出宽度,捕捉中点,采取多线填充,也能够按“图案填充”来填充,不规则图形通常见“图案填充”来填充。
３. 剖切原图部分标高可能并不需要,而有些标高却并没给出,你能够依据需要添加或删除。
４. 下面是我剖面图。.

5.图纸打印。
打印即使不是CAD里内容,但以后施工人员总不能全部带着电脑施工,图纸还是要打印出来,打印需要注意以下几点:
首先,选中打印设备,设置文件名和储存路径。
其次,要对打印设置进行修改,选择图纸尺寸(通常见ISO型),打印区域选择“范围”,打印百分比通常按图纸空间百分比缩放。
最终,先看打印预览,满意话再进行打印。
CAD是我们建筑工程专业必备技能之一,学好它有着很关键意义,它在以后工作中也会饰演关键角色。经过这次实训,我认为,只靠老师上课讲是远远不够,只有你在不停实际操作中碰到问题,处理问题才能真正掌握它.这项技能还是要重在练习.在平时绘图过程中,还要灵活利用老师传授知识和自己悟出窍门,用最快速度达成目标。
很快,这次我们CAD实训结束了,即使天天在机房时间有六个小时,有时感觉很疲惫,但学会这项技能后,心里还是很快乐.在学习过程中也培养了自己想措施处理问题能力，相信我在以后工作中会受益匪浅。

汇报人：

日 期：.8.18
