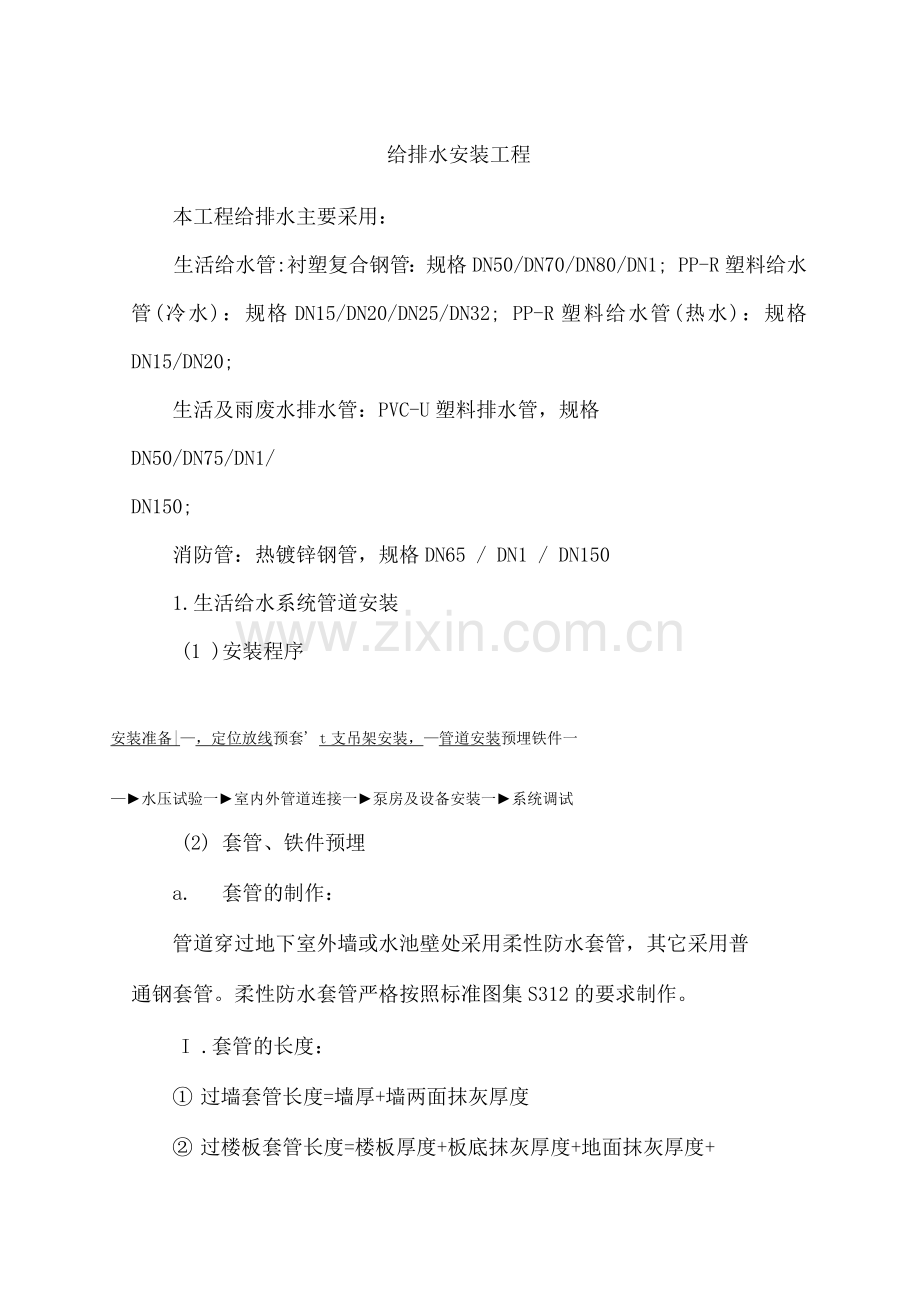

给排水安装工程
本工程给排水主要采用：
生活给水管:衬塑复合钢管：规格DN50/DN70/DN80/DN1; PP-R塑料给水管(冷水)：规格DN15/DN20/DN25/DN32; PP-R塑料给水管(热水)：规格 DN15/DN20;
生活及雨废水排水管：PVC-U塑料排水管，规格
DN50/DN75/DN1/
DN150;
消防管：热镀锌钢管，规格DN65 / DN1 / DN150
1.生活给水系统管道安装
(1 )安装程序
安装准备|—，定位放线预套' t支吊架安装，—管道安装预埋铁件一
—►水压试验一►室内外管道连接一►泵房及设备安装一►系统调试
(2) 套管、铁件预埋
a. 套管的制作：
管道穿过地下室外墙或水池壁处采用柔性防水套管，其它采用普
通钢套管。柔性防水套管严格按照标准图集S312的要求制作。
I .套管的长度：
① 过墙套管长度=墙厚+墙两面抹灰厚度
② 过楼板套管长度=楼板厚度+板底抹灰厚度+地面抹灰厚度+
2 0mm（卫生间加30mm）
II.套管的外形尺寸应规整，两端平齐。
b. 套管安装
套管安装时，将预制好的套管在浇注混凝土前按设计要求部位穿好，核对坐标、标高，预埋上下层套管时，中心线要竖直重合，避免错位，核查合格后进行固定。
c. 预埋件安装
将制作好的预埋铁件用焊接的方法固定在周围钢筋上固定，在浇注混凝土时安排专人看守校对，以免铁件移位。
(3) 管道预制加工
a. 管子调直
管子若产生弯曲，必须进行调直，钢管调直的方法一般采用氧一乙炔焰加热矫正的方法，UPVC管调直的方法是把弯曲的管子放在平整的平台上，在管内通入蒸汽，使管子变软，以其本身自重调直。
b. 管子的切割
I. 钢管采用砂轮切割机切割，切割时，砂轮片和钢管保持垂直，被切管子要夹紧，用力不能过猛，以免砂轮片碎裂飞出伤人。
II. UPVC、PP-R管一般用钢锯或木工锯人工直接切断。
(4) 支吊架安装
a.支吊架的制作
I.管道支吊架材料一般采用Q235普通碳钢制作。
I.支吊架制作应遵守以下规定：
① 型式、材质、加工尺寸、精度及焊接应符合设计要求。
② 支吊架的工作面应平整。
③ 支吊架的焊缝应进行外观检查，不得有漏焊、裂纹、咬边等缺陷。
b.支吊架的安装
管支吊架间距的确定，根据下表合理选择。
水平管支吊架间距表
管径(mm)
15
20
25
32
40
50
70
80
1
12
5
150
支吊架最大间距(m)
保温
1.5
2
2
2.
5
3
3
3.
5
4
4.
5
5
6
不保温
2
2.
5
3
3.
5
4
4.
5
5
5.
5
6
6.
5
7
管径(mm)
15
20
25
32
40
50
70
80
1
12
5
150
支吊架最大间距(m)
保温
1.5
2
2
2.
5
3
3
3.
5
4
4.
5
5
6
不保温
2
2.
5
3
3.
5
4
4.
5
5
5.
5
6
6.
5
7
2.排水系统管道安装

本工程生活排水采用upvc管粘接，排水出户管为承插粘接。
(1) 排水管道的横管与横管、横管与干管的连接应采用45°斜三通和90°斜三通，以及45。斜四通和90°斜四通。主管与排出干管端部连接应采用两个45°弯头或者弯曲半径不小于4倍管外径的90°弯头，以保证排水畅通，埋地排水管安装完毕后，应进行灌水试验，待确定不渗漏后再进行回填。
(2 )排水管和卫生设备安装应特别注意与土建工程施工配合，
做好管道穿墙壁和穿楼板予留孔洞工作，予留孔洞尺寸比管外径大
50mm，管道井内的部分砼应根据安装工种需要，待管道安装后浇板，砼板内的钢筋不能切断。
（3）UPVC管材或管件在粘合前应用棉纱或干布将承内侧和插外侧擦试干净，使被粘接表面保持清洁、无尘砂与水迹。配管时，应先将管材与管件承试插一次，在其表面划出标记，管端插入的深度不得小于下表中的规定。
UPVC管材插入管件承深度（mm）
序号
管子外径
管端插入承深度
序号
管子外径
管端插入承深度
1
40
25
4
110
50
2
50
25
5
160
60
3
75
40

用油刷蘸胶粘剂涂刷被粘接插外侧及粘接承内侧时，应轴向涂刷，动作迅速涂抹均匀，涂刷的胶粘剂应适量，不得漏涂或涂抹过厚，并且应先涂承，后涂插，涂胶粘剂后，立即找正方向将管子插入承，使其准直，再加以挤压，应使管端插入深度符合计划标记，并保证承插接的直度和接的位置正确，还应静置2~3min，防止接滑脱，承插接插接完毕后，应将挤出的胶粘剂用纱布或干布蘸清洁剂擦试干净，
（4）排水的排水坡度应按设计要求进行。
排水管的坡度表
排水管径DN（mm）
50
75
110
160
2
坡度（i）
0.035
0.03
0.02
0.015
0.01
（5）排水主管必须按设计要求设置检查，横管必须按设计要求设置清扫，主干管和横管应按设计要求设置伸缩节和固定支架。排水主管和横管支吊架应固定在承重墙上，间距应符合下表规定：
UPVC排水管支架设置最大间距表
UPVC 管径（mm）
50
75
110
160
横管间距(m)
0.95
1.10
1.35
1.55
应控制在20~50mm之间，干管应按设计要求设置伸缩节，当层高<4m时，主管应每层设一个伸缩节，当层高h>4m时，按设计图要求施工。
主干管上的伸缩节的位置一般应靠近水流汇合处配件。当主管穿楼板处为固定支撑时，伸缩节不得固定；伸缩节为固定支承时，主管穿楼板处不得固定。
横管上设置伸缩节根据设计图纸确定，当横支管上合流处配件至主管的直线段超过2m时，也应设伸缩节，但伸缩节的最大间距不得超过4m，横管上的伸缩节应设在水流汇合处配件的上游端，伸缩节承应逆水方向安装，以增加牢固性。
安装主管时，应将管端吊正，再将管子插平直插入伸缩节承橡胶圈中，避免胶圈歪斜，防止渗漏。
3. 给排水管道系统的试验、冲洗
(1) 管道安装完毕后，给水管应进行水压强度试验和严密性试验，排水管应进行通水试漏试验。
(2) 生活给水系统、消火栓系统强度试验压力为工作压力的1.5倍，在试验压力下10min内压力降小于0.05Mpa。且无渗漏、无变形为合格，强度试验合格后，可进行严密性试验(用水)，试验前对管网冲洗合格、严密性试验压力为设计压力，以无渗漏为合格。
(3) 管网冲洗水流速度不小于3M/S，冲洗应连续进行，当冲洗
排出的颜色与入处的颜色目测基本一致时，视为冲洗合格。
(4) 排水系统安装完毕后，应进行通水试验，通水试验应无堵塞，无渗漏，排水通畅视为合格。
(5) 卫生器具安装完毕后，应作存水试验，实验时应满水，以各连接处严密不漏，水面不下降为合格。
4. 卫生器具安装
卫生器具安装应在给、排水管安装完成，给水管水压试验合格，排水管通球、灌水试验合格后进行。卫生器具安装前应检查其质量，卫生器具应坚固，具有不透水性，耐浸蚀和表面光滑。并应检查卫生器具给水管及排水管的甩位置，其坐标及标高应符合设计要求或卫生器具产品样本的要求。卫生器具的铜活安装不得使用管钳，而应使用活扳手。成排安装的卫生器具应整齐美观，坐标及标高的偏差应控制在5mm内。卫生器具安装应牢固可靠，安装完成后应做满水及通水试验。满水后卫生器具及其各连接件应不渗不漏，通水试验应排水通畅。
