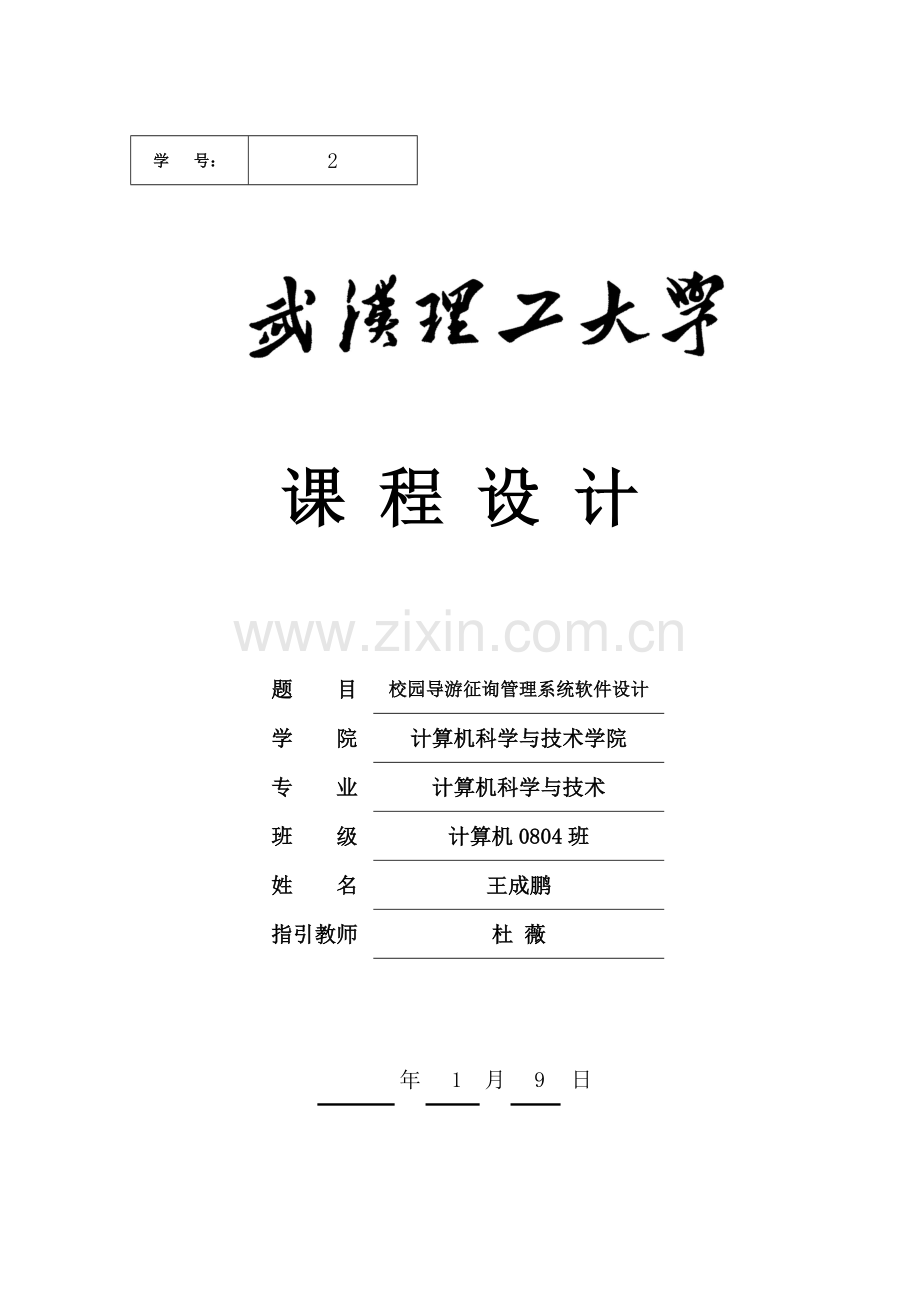

学 号：
2

课 程 设 计

题 目
校园导游征询管理系统软件设计
学 院
计算机科学与技术学院
专 业
计算机科学与技术
班 级
计算机0804班
姓 名
王成鹏
指引教师
杜 薇

年
1
月
9
日

课程设计任务书
学生姓名： 王 成 鹏 专业班级： 计算机0804
指引教师： 杜 薇 工作单位： 计算机学院
题目：校园导游征询管理系统软件设计
初始条件：
1．预备内容：数据构造（图），软件工程，面向对象程序设计，数据库技术，编译原理，可视化编程
2．实践准备：掌握一种计算机高档语言等有关使用。
规定完毕重要任务：
基本功能规定：
（1）设计你所在学校校园平面图，所含景点不少于10个。将校内各景点数据（景点名称、代号、简介等信息）和图片以图构造表达并保存于数据库。
（2）为来访客人提供任意景点有关信息查询。
（3）为来访客人提供任意景点问路查询。
（4）测试数据：自定。
（5）涉及技术工具：软件工程技术、数据库技术、UML工具、Java语言或C#语言等
设计报告内容应阐明：
1. 课程设计目与功能；
2. 需求分析，数据构造或模块阐明(功能与框图)；
3. 源程序重要某些；
4. 运营成果与运营状况分析；
5. 自我评价与总结
时间安排：
本学期第17-19周：
1. 查阅、消化资料，系统调查 2天
2. 系统分析(采用UML工具) 3天
3. 总体设计，实行筹划(采用UML工具) 3天
4. 系统开发与实现(用指定语言工具) 5天
5. 撰写报告 2天
指引教师签名： 12月25日
系主任（或责任教师）签名： 年 月 日
校园导游征询管理系统
1. 课程设计目与功能
1）设计目：
为游客设计一种校园导游征询管理系统软件，协助游客较好地理解校园景点位置，为观光带来以便。作为导游就是批示景点之间距离和方向，让游客很清晰所处位置，并且可以不久地找到方向与目地。软件是为了简朴、易用而设计。
2）基本功能规定：
1.设计你所在学校校园平面图，所含景点不少于10个。将校内各景点数据（景点名称、代号、简介等信息）和图片以图构造表达并保存于数据库。
2.为来访客人提供任意景点有关信息查询。
3.为来访客人提供任意景点问路查询。
4.测试数据：自定。
5.涉及技术工具：软件工程技术、数据库技术、UML工具、Java语言或C#语言等
3）初始条件：
1．预备内容：数据构造（图），软件工程，面向对象程序设计，数据库技术，编译原理，可视化编程
2．实践准备：掌握一种计算机高档语言等有关使用。
2. 需求分析，数据构造或模块阐明(功能与框图)
1） 拟定问题
设计一种学校校园平面图，所含景点不少于10个。将校内各景点数据（景点名称、代号、简介等信息）和图片以图构造表达并保存于数据库中。为来访客人提供任意景点有关信息查询。为来访客人提供任意景点问路查询。
一种学校中景点不少于10个，每个景点均有某些有关信息，还要有图片来形象地表达景点。给出一种平面图，表达各个景点位置和景点之间距离。并且把景点以及跟景点有关信息保存于数据库中。
运用这个软件，游客可以查看到校园平面图以及所有景点。从平面图中可以看出景点位置、景点名称和景点之间距离、方向等信息。还附于所有景点名称和代码。
运用这个软件，游客可以查找每个景点有关信息，如：填入景点代码或名称，显示景点图片和信息等。
运用这个软件，游客可以查找景点和景点间最短距离和途径。如：输入起点（景点代号或名称）和终点（景点代号或名称），显示两景点图片和景点间最短距离和途径。
2） 需求分析
对于需求分析：
从导游（管理员）角度出发，重要可以涉及几种子功能：校园平面图显示及所有景点、景点查询、途径查询、添加景点、删除景点、修改景点信息等。
从来访客人角度出发，重要可以涉及子功能有：校园平面图显示及所有景点、景点查询、途径查询等。
如下为子功能用例图，并对它们进行详细分析：
l 校园平面图显示级所有景点：对导游和来访客人都可见，如：校园平面图、所有景点代号和名称。

显示拓补图

导游或来访客人

l 景点查询：导游和来访客人都可以输入景点代号或名称进行查询景点有关信息（图片、简介等）。

景点查询

导游或来访客人

l 途径查询：导游和来访客人输入起点（景点代号或名称）和终点（景点代号或名称），查询最短距离和途径。

路经查询

导游或来访客人

l 添加景点：只有管理员可以操作，为校园添加新景点信息到数据库中。

添加景点

管理员

l 删除景点：只有管理员可以操作，从数据库中删除旧景点信息。

删除景点

管理员

l 修改景点信息：只有管理员可以操作，在数据库中修改原有景点信息。

修改景点信息

管理员

3） 数据构造
本实验中用到数据构造：图
ADT Graph {
数据对象 V：景点顶点集
数据关系R：
R = {VR}
VR = {<v,w>| v,w∈V 且 P（v,w）,<v,w>表达从v到w弧，
谓词P（v，w）定义了弧<v,w>意义或信息}
基本操作 P：
CreateGraph(&G,V,VR)；
初始条件：V是图顶点集，VR是图中弧集合。
操作成果：按V和VR定义构造图G。
DestroyGraph(&G)；
初始条件：图G存在。
操作成果：销毁图G。
ShortestPath（&G，v1，v2）；
初始条件：图G存在，给定起点v1和终点v2。
操作成果：返回起点v1和终点v2最短距离和途径。
}
4） 框图设计

导游顾客框图设计：

主界面

退出
修改景点信息
删除景点
添加景点
路经查询
景点查询
拓补图

修改
删除
添加
查询
查询

返回
返回
返回
返回
返回

来访客人框架设计：（添加景点、删除景点和修改景点信息这三项禁用）
主界面

退出
景点查询
拓补图
路经查询

查询
查询

返回
返回

5） 模块阐明
运营环境阐明：PC，java sdk，SQL Server ，eclipse
分块阐明（某些）：
public class ViewDB{
定义驱动；
定义数据库；
定义顾客名、密码；
加载驱动；
链接数据库；
释放资源、关闭链接；
}
public class SerFrame{
创立控件；
对控件添加监听设立；
控件放入容器；
窗口加载容器；
监听函数实现；
}
public class ViewQuery{
创立控件；
对控件添加监听设立；
控件放入容器；
窗口加载容器；
监听函数实现；
调用class ViewDB ，实现链接数据库，进行数据库操作。
}
数据库模块阐明：

3. 源程序重要某些
ViewDB.java
package v_sql;

import java.sql.*;

public class ViewDB {
//定义驱动、数据库名、顾客名、密码
public static final String driver=
"com.microsoft.sqlserver.jdbc.SQLServerDriver";
public static final String url=
"jdbc:sqlserver://localhost:1433;Databasename=view";
public static final String user="sa";
public static final String password="12345";
public static Connection con = null;
public static ResultSet rs = null;
public static Statement st = null;
public void initDB(){
try{
Class.forName(driver);
}catch(java.lang.ClassNotFoundException e){
System.out.println("Can't load Driver");
}
try{
con=DriverManager.getConnection(url,user,password);
st=con.createStatement();
}catch(SQLException ex){
System.out.print("Query is wrong"+ex.getMessage());
}
}

public static void main(String[] args){
ViewDB vdb = new ViewDB();
vdb.initDB();
String sql = "select v_name from tb_view";
try{
rs=st.executeQuery(sql);
if(rs!=null)
{
ResultSetMetaData rsmd = rs.getMetaData();
int countCols = rsmd.getColumnCount();
for(int i=1;i<=countCols;i++)
{
if(i>1) System.out.print("；");
System.out.print(rsmd.getColumnLabel(i));
}
System.out.print("");
while(rs.next())
{
System.out.print(rs.getString("v_name"));
}
}
}catch(SQLException ex){
System.out.print("Query is wrong"+ex.getMessage());
}
finally{
try{
if(rs!=null) rs.close();
if(st!=null) st.close();
if(con!=null) con.close();
}catch(SQLException error){
error.printStackTrace();
}
}
}
}
RoadQuery.java
package v_Frame;

import java.awt.*;
import java.awt.event.*;
import javax.swing.*;
import .URL;
import java.sql.ResultSetMetaData;
import java.sql.SQLException;
import java.sql.*;

import v_sql.ViewDB;

public class RoadQuery extends JFrame implements ActionListener{
……
……
……
加载容器与监听

public void actionPerformed(ActionEvent e){
if(e.getActionCommand().equals("查询")){
vdb = new ViewDB();
vdb.initDB();
String sql_pic1 = "select v_name,v_picture from tb_view where v_id='"+rq_text1.getText()
+"' or v_name='"+rq_text1.getText()+"'";
String sql_pic2 = "select v_name,v_picture from tb_view where v_id='"+rq_text2.getText()
+"' or v_name='"+rq_text2.getText()+"'";
String origin = new String();
String destination = new String();
int ori=0;
int des=0;
try{
vdb.rs = vdb.st.executeQuery(sql_pic1);
if(vdb.rs!=null)
{
while(vdb.rs.next())
{
sql_pic1=vdb.rs.getString("v_picture");
origin = vdb.rs.getString("v_name");
}
}
}catch(SQLException ex){
System.out.print("Query is wrong"+ex.getMessage());
}
try{
vdb.rs = vdb.st.executeQuery(sql_pic2);
if(vdb.rs!=null)
{
while(vdb.rs.next())
{
sql_pic2=vdb.rs.getString("v_picture");
destination = vdb.rs.getString("v_name");
}
}
}catch(SQLException ex){
System.out.print("Query is wrong"+ex.getMessage());
}
imgUrl = RoadQuery.class.getResource(sql_pic1);// 获取图片资源途径
img = Toolkit.getDefaultToolkit().getImage(imgUrl)；// 获取图像资源
imagePanel1 = new DrawImagePanel()； // 创立图像面板对象
imagePanel1.setBounds(40，100，150，150);
content.add(imagePanel1);
imgUrl = RoadQuery.class.getResource(sql_pic2);// 获取图片资源途径
img = Toolkit.getDefaultToolkit().getImage(imgUrl)；// 获取图像资源
imagePanel2 = new DrawImagePanel()； // 创立图像面板对象
imagePanel2.setBounds(300，100，150，150);
content.add(imagePanel2);
repaint();

String sql = "select v_name from tb_view order by v_id";
String str[] = new String[14];//{"","","","","","","","","","","","","",""};
int s = 0;
try{
vdb.rs = vdb.st.executeQuery(sql);
if(vdb.rs!=null)
{
while(vdb.rs.next())
{
sql=vdb.rs.getString("v_name");
str[s++]=sql;
}
}
}catch(SQLException ex){
System.out.print("Query is wrong"+ex.getMessage());
}
int path[][]= new int [s][s];
for(int i=0;i<s;i++)
{
for(int j=0;j<s;j++)
{
path[i][j]=-1;
}
if(origin.equals(str[i])) ori=i;
if(destination.equals(str[i])) des=i;
}
sql = "select w_name1,w_name2,w_length from tb_way";
try{
vdb.rs = vdb.st.executeQuery(sql);
if(vdb.rs!=null)
{
int i=0,j=0;
String name1 = new String();
String name2 = new String();
while(vdb.rs.next())
{
name1 = vdb.rs.getString("w_name1");
name2 = vdb.rs.getString("w_name2");
for(int k=0;k<s;k++)
{
if(str[k].equals(name1)) i=k;
if(str[k].equals(name2)) j=k;
}
path[i][j]=Integer.parseInt(vdb.rs.getString("w_length"));
path[j][i]=path[i][j];
}
}
}catch(SQLException ex){
System.out.print("Query is wrong"+ex.getMessage());
}
int shortestPaht[] = ShortestPath.getShortPath(path,ori,des)；
for (int i = 0；i < shortestPaht.length；i++) {
System.out.print("节点 "+(ori+1)+" 到节点 " + (i + 1) + " 最短距离是"
+ shortestPaht[i] + "\t")；
System.out.println("途径为：" + ShortestPath.getSPath(i));
if (ShortestPath.getKeepPath().equals(ShortestPath.getSPath(i)))
rq_showroad.setText("节点"+(ori+1)+"到节点"+(des+1)+"最短距离是"
+ shortestPaht[i] + "\n途径为："+ShortestPath.getKeepPath());
}
System.out.println(ShortestPath.getKeepPath());

}
else if (e.getActionCommand().equals("返回")){
this.setVisible(false);
}
}
}
ShortestPath.java
package v_Frame;

import java.util.LinkedList；
import java.util.List；

/**
* 单源最短途径问题
*
* @author Sailor
*
*/
class ShortestPath {

private static String showPath[] = {"","","","","","","","","","","","","",""}；
private static String keeppath = "";
// 返回图最短途径
public static int[] getShortPath(int path[][],int origin,int destination) {
LinkedList<Integer> savePath = new LinkedList<Integer>();// 用于保存已添加进来节点
int mark = 1；
int shortestPath[] = new int[path.length]；
for (int i = 0；i < shortestPath.length；i++) {
shortestPath[i] = -1；
}
savePath.add(getsPath(origin));
//savePath.add(new Integer(0))； //拟定源点
if (savePath.size() == 1) {
int num = savePath.getLast().intValue()；
int minIndex = 0；
for (int j = 0；j < shortestPath.length；j++) {
shortestPath[j] = path[num][j]；
if (shortestPath[j] >= 0) {
showPath[j] = (origin+1) + "-->" + (j + 1);
if(destination==j) keeppath = showPath[j];
} else {
showPath[j] = "无通路";
if(destination==j) keeppath = showPath[j];
}
}
minIndex = getAddIndex(savePath，shortestPath)；
savePath.add(minIndex)；
}

if (savePath.size() > 1) {
while (mark < shortestPath.length+1) {
// savePath.size()<lenth+1 当有不可到达点是将要浮现死循环
int num = savePath.getLast().intValue()；
int minIndex = 0；
for (int j = 0；j < path.length；j++) {
if (path[num][j] >= 0) {
if (shortestPath[j] < 0) {
shortestPath[j] = path[num][j] + shortestPath[num]；
showPath[j] = showPath[num] + "-->" + (j + 1);
if(destination==j) keeppath = showPath[j];
} else {
if (shortestPath[num] + path[num][j] < shortestPath[j]) {
shortestPath[j] = shortestPath[num]
+ path[num][j]；
showPath[j] = showPath[num] + "-->" + (j + 1);
if(destination==j) keeppath = showPath[j];
}
}
}
}
minIndex = getAddIndex(savePath，shortestPath)；
if (minIndex > 0)
savePath.add(minIndex)；
mark++;
}
}
return shortestPath；
}

// 获得加入到保存途径节点
public static int getAddIndex(List list，int num[]) {
int index = 0；
for (int i = 0；i < num.length；i++) {
if (!list.contains(new Integer(i))) {
if (num[i] > 0 && index == 0) {
index = i；
}
if (num[i] > 0 && index > 0) {
if (num[i] < num[index])
index = i；
}
}
}
return index；
}
public static String getSPath(int i){
return showPath[i];
}
public static String getKeepPath(){
return keeppath;
}
public static Integer getsPath(int i){
return new Integer(i);
}
}

4. 运营成果与运营状况分析
1) 主窗口
对于主窗口显示格局符合规定，如下：

2) 拓补图
显示了校园拓补图和景点代号和名称。如下：

3) 景点查询
输入景点代号或名称，显示景点图片和简介。如下：

4) 路经查询
输入起点和终点，显示起点和终点景点图片，尚有起点到终点最短距离和途径。如下：

5. 自我评价与总结
通过本次软件综合课程设计，我顺便把原有基本温故了下，并且向新只是扩展了下。学到东西诸多，并且很有用。本次设计用到了，java、数据构造、软件工程、UML设计、数据库等知识。一方面运用java可视化创立窗口框架，保证界面看起来简洁并且易操作。再创立数据库和表，优化表体现形式，易于操作，进行有关查询等。从数据库中提取数据存入暂时数据构造中，进行无向图最短途径操作。本次课设都是个人完毕，觉得受益匪浅。
遗憾是想在其基本上扩展下有关功能，如：运用TCP/IP合同实现服务器端和客户端链接，进行多线程操作，查询等可以同步进行，管理员可以对数据库进行添加景点、删除景点和修改景点信息等操作。但由于时间关系，没有对这些任务进行扩展。

本科生课程设计成绩评估表
班级：计算机0804班 姓名：王成鹏 学号：2
序号
评分项目
满分
实得分
1
学习态度认真、遵守纪律
10

2
设计分析合理性
10

3
设计方案对的性、可行性、创造性
20

4
设计成果对的性
40

5
设计报告规范性
10

6
设计验收
10

总得分/级别

评语：

注：最后成绩以五级分制记。优（90-100分）、良（80-89分）、中（70-79分）、
及格（60-69分）、60分如下为不及格

　　　　　　　　　　　　　　　　　　　　　　指引教师签名：
　　　　　　　　　　　　　　　　　　200 年　月　日
